无论是Dubbo还是Dubbox，包括在之前《为何选择Dubbo》中介绍的其他框架，其本质都是远程调用框架，而对于远程调用如果没有分布式的需求，其实是不需要用这么重的框架，只有在分布式的时候，才有Dubbo这样的分布式服务框架的需求，说白了就是个远程服务调用的分布式框架，其重点在于分布式的治理。

那Dubbox这样的框架在分布式治理方面带来了哪些核心功能呢？

1 Dubbo核心功能

1. Remoting:远程通讯，提供对多种NIO框架抽象封装，包括“同步转异步”和“请求-响应”模式的信息交换方式。
2. Cluster: 服务框架，提供基于接口方法的透明远程过程调用，包括多协议支持，以及软负载均衡，失败容错，地址路由，动态配置等集群支持。
3. Registry: 服务注册中心，基于注册中心目录服务，使服务消费方能动态的查找服务提供方，使地址透明，使服务提供方可以平滑增加或减少机器。

对于以上的3个核心功能，Dubbo有涉及到哪些组件角色，来协作完成分布式治理的呢？

2 Dubbo组件角色

组件角色	说明
Provider	暴露服务的服务提供方
Consumer	调用远程服务的服务消费方
Registry	服务注册与发现的注册中心
Monitor	统计服务的调用次调和调用时间的监控中心
Container	服务运行容器

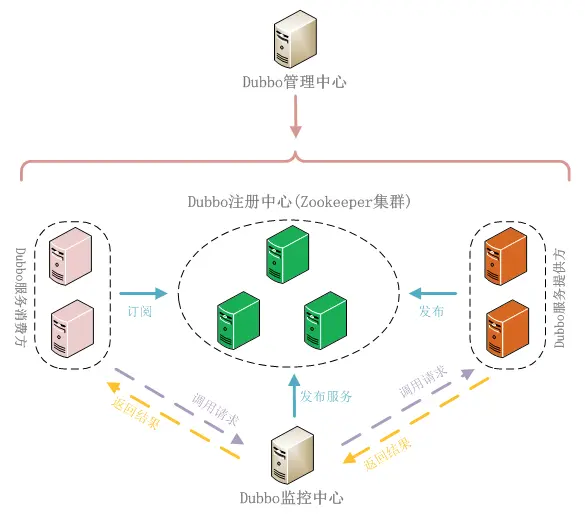

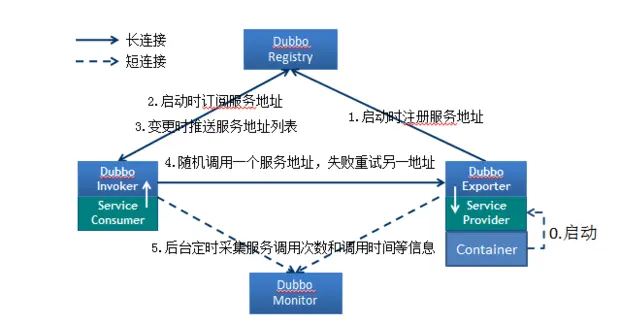

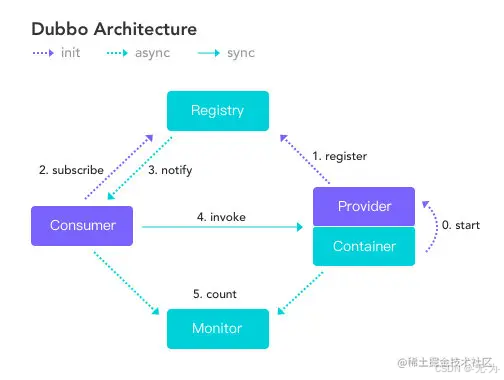

调用关系说明：

1. 服务容器Container负责启动，加载，运行服务提供者。
2. 服务提供者Provider在启动时，向注册中心注册自己提供的服务。
3. 服务消费者Consumer在启动时，向注册中心订阅自己所需的服务。
4. 注册中心Registry返回服务提供者地址列表给消费者，如果有变更，注册中心将基于长连接推送变更数据给消费者。
5. 服务消费者Consumer，从提供者地址列表中，基于软负载均衡算法，选一台提供者进行调用，如果调用失败，再选另一台调用。
6. 服务消费者Consumer和提供者Provider，在内存中累计调用次数和调用时间，定时每分钟发送一次统计数据到监控中心Monitor。

首先服务提供者 Provider 启动然后向注册中心注册自己所能提供的服务。

服务消费者 Consumer 启动向注册中心订阅自己所需的服务。然后注册中心将提供者元信息通知给 Consumer， 之后 Consumer 因为已经从注册中心获取提供者的地址，因此可以通过负载均衡选择一个 Provider 直接调用 。

之后服务提供方元数据变更的话注册中心会把变更推送给服务消费者。

服务提供者和消费者都会在内存中记录着调用的次数和时间，然后定时的发送统计数据到监控中心。

一些注意点

首先注册中心和监控中心是可选的，你可以不要监控，也不要注册中心，直接在配置文件里面写然后提供方和消费方直连。

然后注册中心、提供方和消费方之间都是长连接，和监控方不是长连接，并且消费方是直接调用提供方，不经过注册中心。

就算注册中心和监控中心宕机了也不会影响到已经正常运行的提供者和消费者，因为消费者有本地缓存提供者的信息。

3 Dubbo总体架构

上面介绍给出的都是抽象层面的组件关系，可以说是纵向的以服务模型的组件分析，其实Dubbo最大的特点是按照分层的方式来架构，使用这种方式可以使各个层之间解耦合（或者最大限度地松耦合）。所以，我们横向以分层的方式来看下Dubbo的架构，如图所示：

大的三层分别为 Business（业务层）、RPC 层、Remoting，并且还分为 API 层和 SPI 层。

分为大三层其实就是和我们知道的网络分层一样的意思，只有层次分明，职责边界清晰才能更好的扩展。

而分 API 层和 SPI 层这是 Dubbo 成功的一点，采用微内核设计+SPI扩展，使得有特殊需求的接入方可以自定义扩展，做定制的二次开发。

接下来咱们再来看看每一层都是干嘛的。

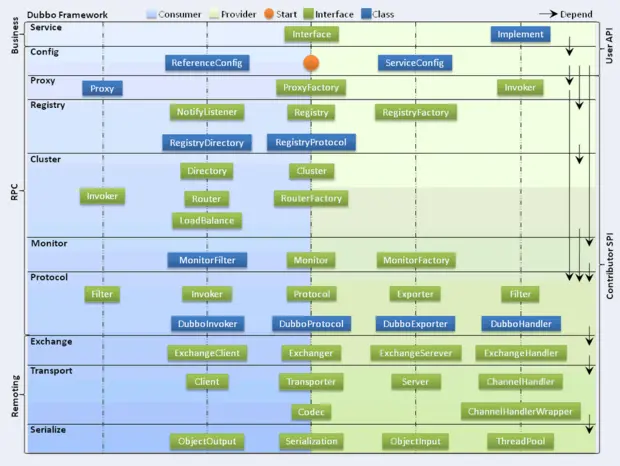

Dubbo框架设计一共划分了10个层，而最上面的Service层是留给实际想要使用Dubbo开发分布式服务的开发者实现业务逻辑的接口层。图中左边淡蓝背景的为服务消费方使用的接口，右边淡绿色背景的为服务提供方使用的接口， 位于中轴线上的为双方都用到的接口。

下面，结合Dubbo官方文档，我们分别理解一下框架分层架构中，各个层次的设计要点：

1. 服务接口层（Service）：与实际业务逻辑相关的，根据服务提供方和服务消费方的业务设计对应的接口和实现。
2. 配置层（Config）：对外配置接口，以ServiceConfig和ReferenceConfig为中心，可以直接new配置类，也可以通过Spring解析配置生成配置类。
3. 服务代理层（Proxy）：服务接口透明代理，生成服务的客户端Stub和服务器端Skeleton，以ServiceProxy为中心，扩展接口为ProxyFactory。
4. 服务注册层（Registry）：封装服务地址的注册与发现，以服务URL为中心，扩展接口为RegistryFactory、Registry和RegistryService。可能没有服务注册中心，此时服务提供方直接暴露服务。
5. 集群层（Cluster）：封装多个提供者的路由及负载均衡，并桥接注册中心，以Invoker为中心，扩展接口为Cluster、Directory、Router和LoadBalance。将多个服务提供方组合为一个服务提供方，实现对服务消费方来透明，只需要与一个服务提供方进行交互。
6. 监控层（Monitor）：RPC调用次数和调用时间监控，以Statistics为中心，扩展接口为MonitorFactory、Monitor和MonitorService。
7. 远程调用层（Protocol）：封将RPC调用，以Invocation和Result为中心，扩展接口为Protocol、Invoker和Exporter。Protocol是服务域，它是Invoker暴露和引用的主功能入口，它负责Invoker的生命周期管理。Invoker是实体域，它是Dubbo的核心模型，其它模型都向它靠扰，或转换成它，它代表一个可执行体，可向它发起invoke调用，它有可能是一个本地的实现，也可能是一个远程的实现，也可能一个集群实现。
8. 信息交换层（Exchange）：封装请求响应模式，同步转异步，以Request和Response为中心，扩展接口为Exchanger、ExchangeChannel、ExchangeClient和ExchangeServer。
9. 网络传输层（Transport）：抽象mina和netty为统一接口，以Message为中心，扩展接口为Channel、Transporter、Client、Server和Codec。
10. 数据序列化层（Serialize）：可复用的一些工具，扩展接口为Serialization、 ObjectInput、ObjectOutput和ThreadPool。

从上图可以看出，Dubbo对于服务提供方和服务消费方，从框架的10层中分别提供了各自需要关心和扩展的接口，构建整个服务生态系统（服务提供方和服务消费方本身就是一个以服务为中心的）。

根据官方提供的，对于上述各层之间关系的描述，如下所示：

1. 在RPC中，Protocol是核心层，也就是只要有Protocol + Invoker + Exporter就可以完成非透明的RPC调用，然后在Invoker的主过程上Filter拦截点。
2. 图中的Consumer和Provider是抽象概念，只是想让看图者更直观的了解哪些类分属于客户端与服务器端，不用Client和Server的原因是Dubbo在很多场景下都使用Provider、Consumer、Registry、Monitor划分逻辑拓普节点，保持统一概念。
3. 而Cluster是外围概念，所以Cluster的目的是将多个Invoker伪装成一个Invoker，这样其它人只要关注Protocol层Invoker即可，加上Cluster或者去掉Cluster对其它层都不会造成影响，因为只有一个提供者时，是不需要Cluster的。
4. Proxy层封装了所有接口的透明化代理，而在其它层都以Invoker为中心，只有到了暴露给用户使用时，才用Proxy将Invoker转成接口，或将接口实现转成Invoker，也就是去掉Proxy层RPC是可以Run的，只是不那么透明，不那么看起来像调本地服务一样调远程服务。
5. 而Remoting实现是Dubbo协议的实现，如果你选择RMI协议，整个Remoting都不会用上，Remoting内部再划为Transport传输层和Exchange信息交换层，Transport层只负责单向消息传输，是对Mina、Netty、Grizzly的抽象，它也可以扩展UDP传输，而Exchange层是在传输层之上封装了Request-Response语义。
6. Registry和Monitor实际上不算一层，而是一个独立的节点，只是为了全局概览，用层的方式画在一起。

SPI

我再稍微提一下 SPI（Service Provider Interface），是 JDK 内置的一个服务发现机制，它使得接口和具体实现完全解耦。我们只声明接口，具体的实现类在配置中选择。

具体的就是你定义了一个接口，然后在META-INF/services目录下放置一个与接口同名的文本文件，文件的内容为接口的实现类，多个实现类用换行符分隔。

这样就通过配置来决定具体用哪个实现！

而 Dubbo SPI 还做了一些改进，篇幅有限留在之后再谈。

4 服务调用流程

上面我已经介绍了每个层到底是干嘛的，我们现在再来串起来走一遍调用的过程，加深你对 Dubbo 的理解，让知识点串起来，由点及面来一波连连看。

我们先从服务提供者开始，看看它是如何工作的。

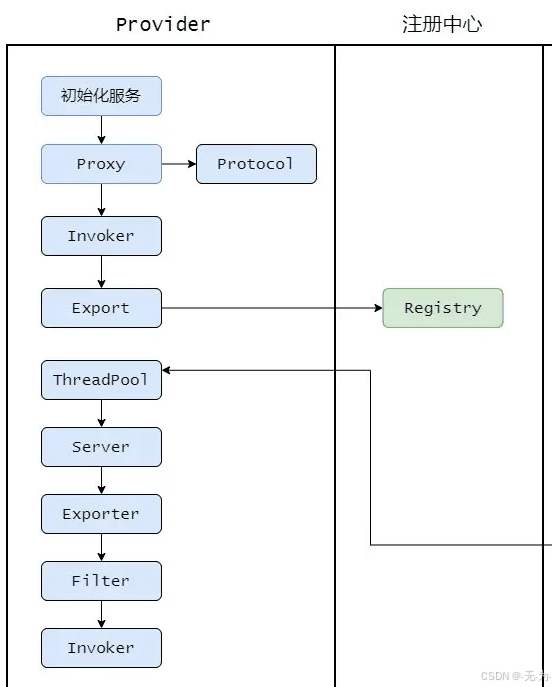

服务暴露过程

首先 Provider 启动，通过 Proxy 组件根据具体的协议 Protocol 将需要暴露出去的接口封装成 Invoker，Invoker 是 Dubbo 一个很核心的组件，代表一个可执行体。

然后再通过 Exporter 包装一下，这是为了在注册中心暴露自己套的一层，然后将 Exporter 通过 Registry 注册到注册中心。 这就是整体服务暴露过程。

消费过程

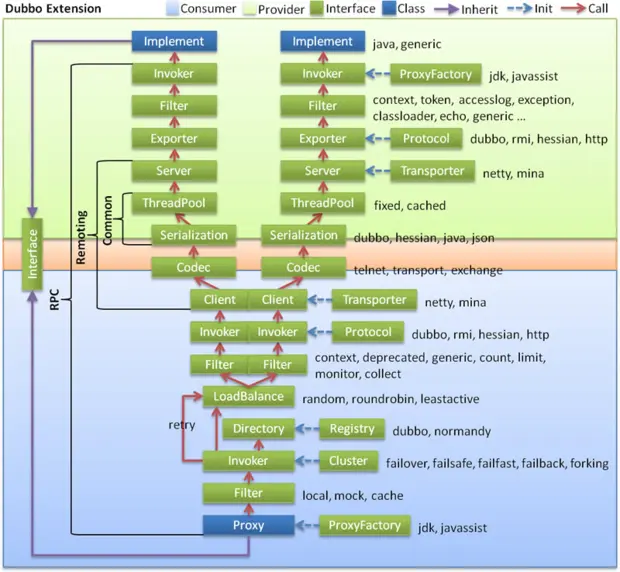

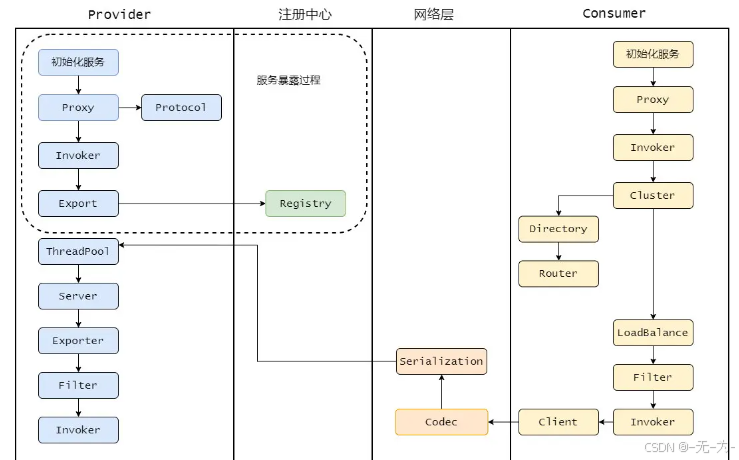

接着我们来看消费者调用流程（把服务者暴露的过程也在图里展示出来了，这个图其实算一个挺完整的流程图了）。

首先消费者启动会向注册中心拉取服务提供者的元信息，然后调用流程也是从 Proxy 开始，毕竟都需要代理才能无感知。

Proxy 持有一个 Invoker 对象，调用 invoke 之后需要通过 Cluster 先从 Directory 获取所有可调用的远程服务的 Invoker 列表，如果配置了某些路由规则，比如某个接口只能调用某个节点的那就再过滤一遍 Invoker 列表。

剩下的 Invoker 再通过 LoadBalance 做负载均衡选取一个。然后再经过 Filter 做一些统计什么的，再通过 Client 做数据传输，比如用 Netty 来传输。

传输需要经过 Codec 接口做协议构造，再序列化。最终发往对应的服务提供者。

服务提供者接收到之后也会进行 Codec 协议处理，然后反序列化后将请求扔到线程池处理。某个线程会根据请求找到对应的 Exporter ，而找到 Exporter 其实就是找到了 Invoker，但是还会有一层层 Filter，经过一层层过滤链之后最终调用实现类然后原路返回结果。

完成整个调用过程！

5 注册/注销服务

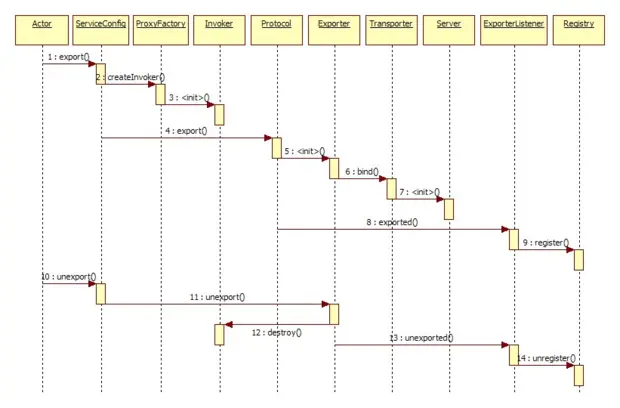

服务的注册与注销，是对服务提供方角色而言，那么注册服务与注销服务的时序图，如图所示：

6 订阅/取消服务

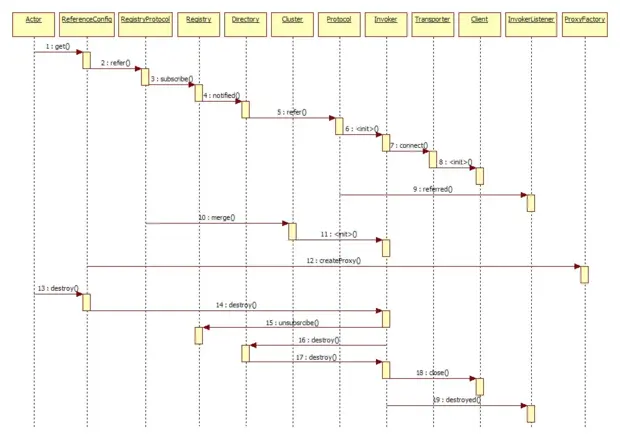

为了满足应用系统的需求，服务消费方的可能需要从服务注册中心订阅指定的有服务提供方发布的服务，在得到通知可以使用服务时，就可以直接调用服务。反过来，如果不需要某一个服务了，可以取消该服务。下面看一下对应的时序图，如图所示：
