一、开发环境搭建：

安装和配置DevEco Studio，详情请参考我的入门篇博客：下载和安装软件

这次实战使用的是DevEco Studio版本为DevEco Studio 2.1 Beta4，使用的SDK版本为API Version 5

创建一个空的工程文件：

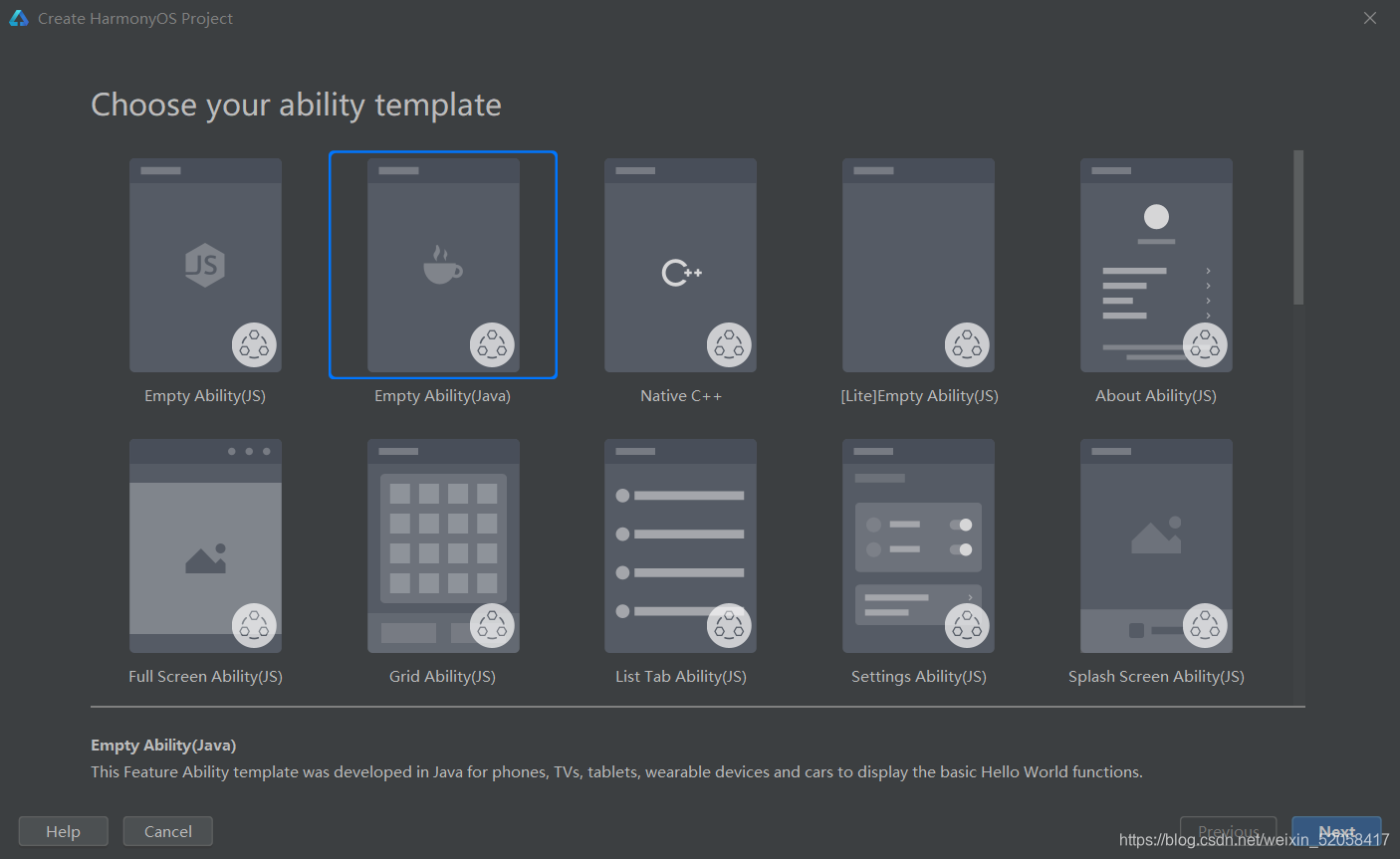

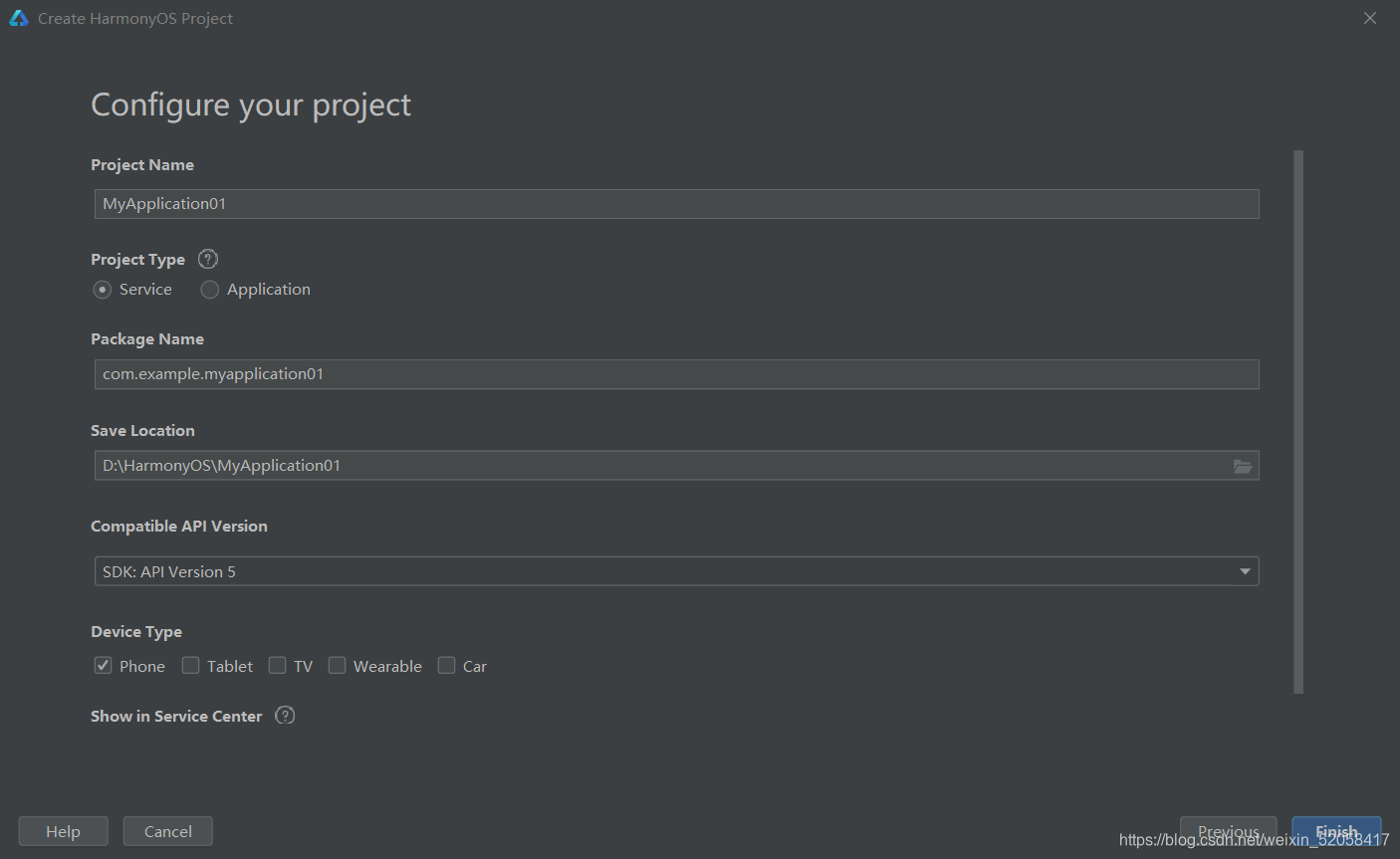

创建一个HarmonyOS的工程，然后选择模板Empty Ability（JS）或Empty Ability（Java），点击按钮Next，进入到工程配置界面：（这里，使用的是SDK版本为API Version 5）

其中，工程类型有两种：一种是”Service”，也就是原子化服务；另一种是”Application”，也就是传统的应用。此外，还可以选择”是否在服务中心进行展示”。我们将工程类型指定为”原子化服务”，并且选择”在服务中心进行展示”。按照上图进行配置之后，点击按钮Finish以创建一个工程。

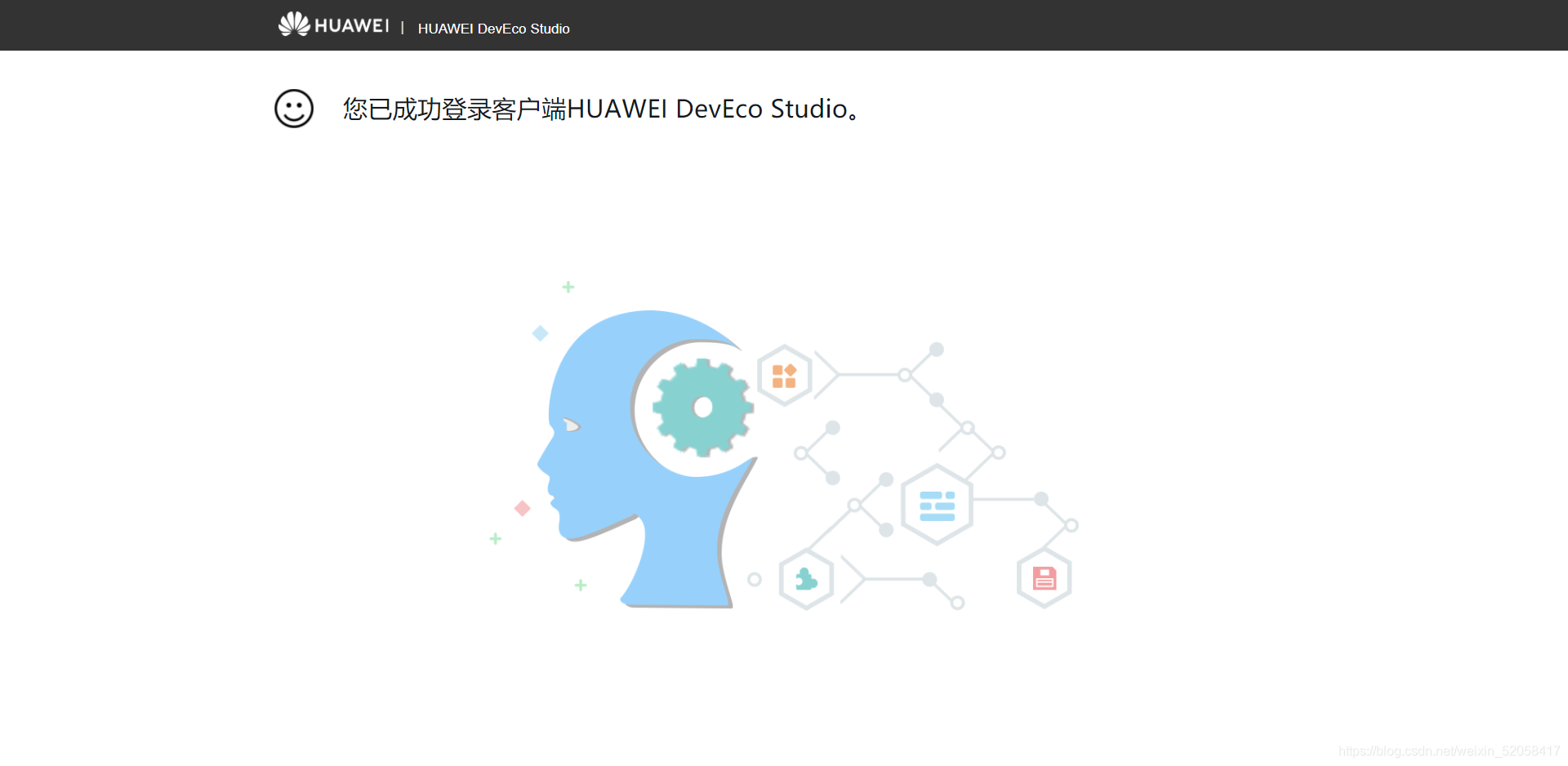

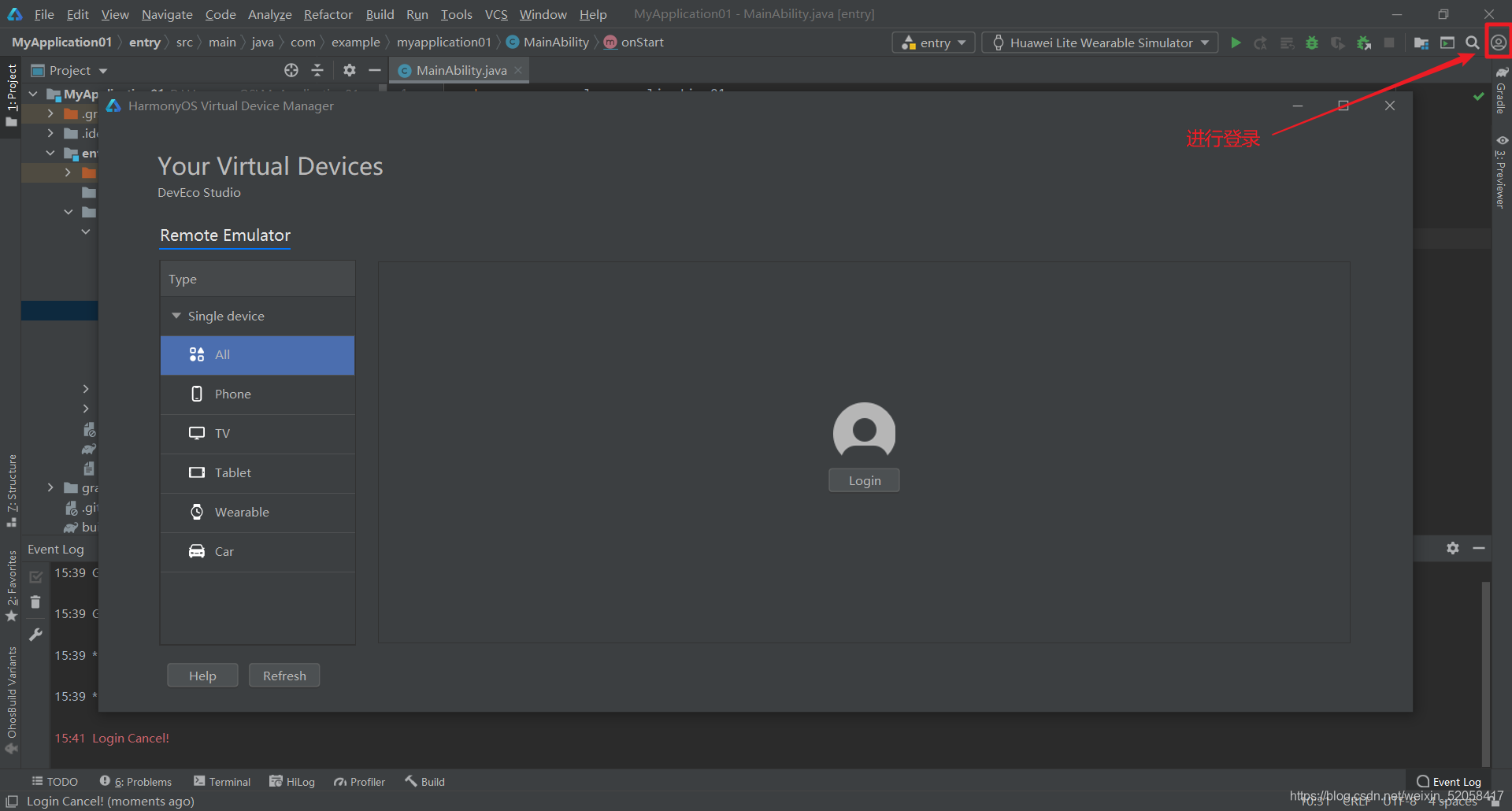

连接远程设备：

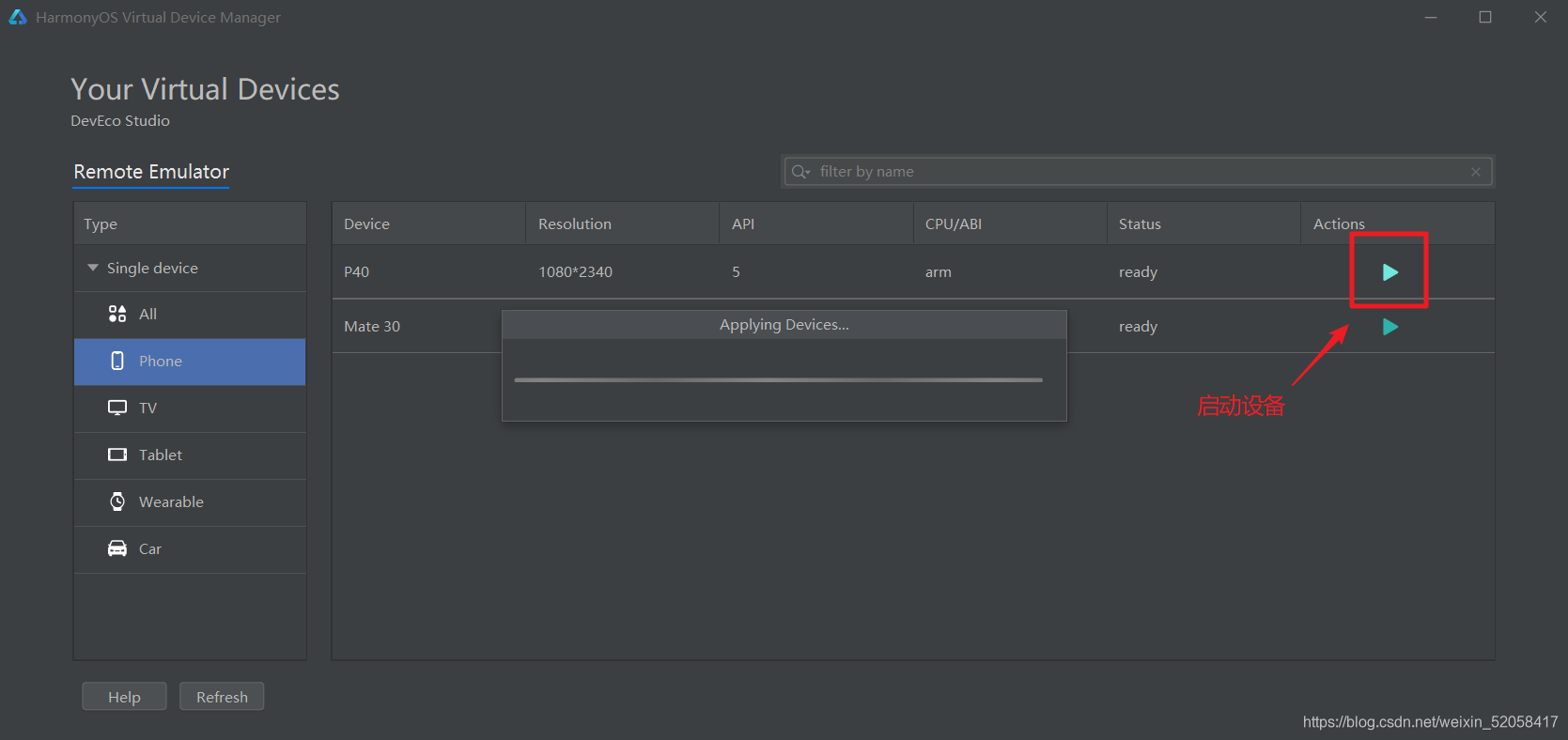

开启远程设备：

二、使用JS开发卡片：

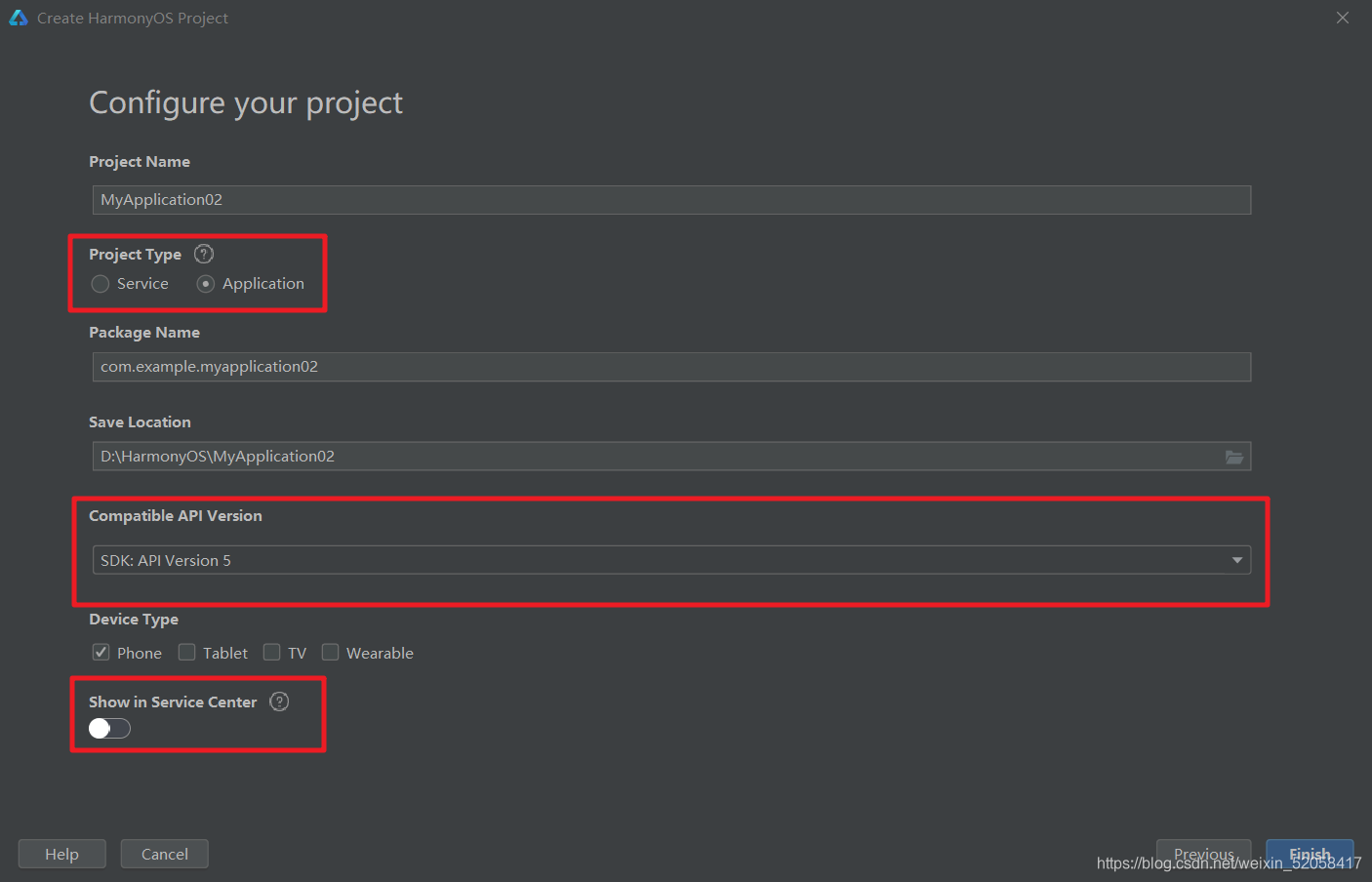

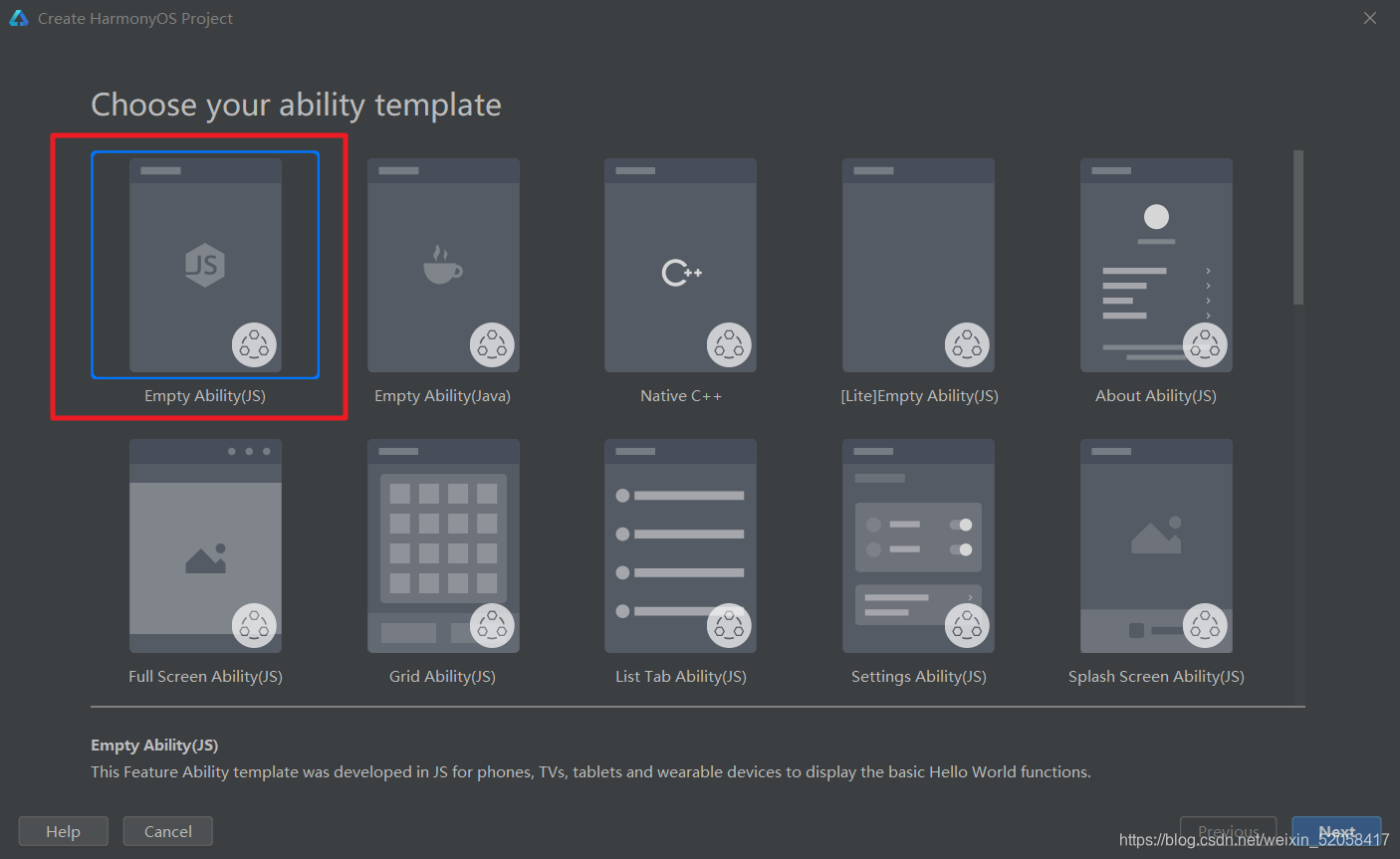

打开DevEco Studio，创建一个HarmonyOS的工程，然后选择模板Empty Ability（JS），点击按钮Next，进入到工程配置界面：

其中，将工程类型指定为传统应用，并且不选择”在服务中心进行展示”。按照上图进行配置之后，点击按钮Finish以创建一个工程。

如何在一个传统应用的工程中创建卡片呢？

在目录entry上点击右键，在弹出的菜单中选择New，然后在弹出的子菜单中点击Service Widget：

这里的Service Widget指的就是卡片。

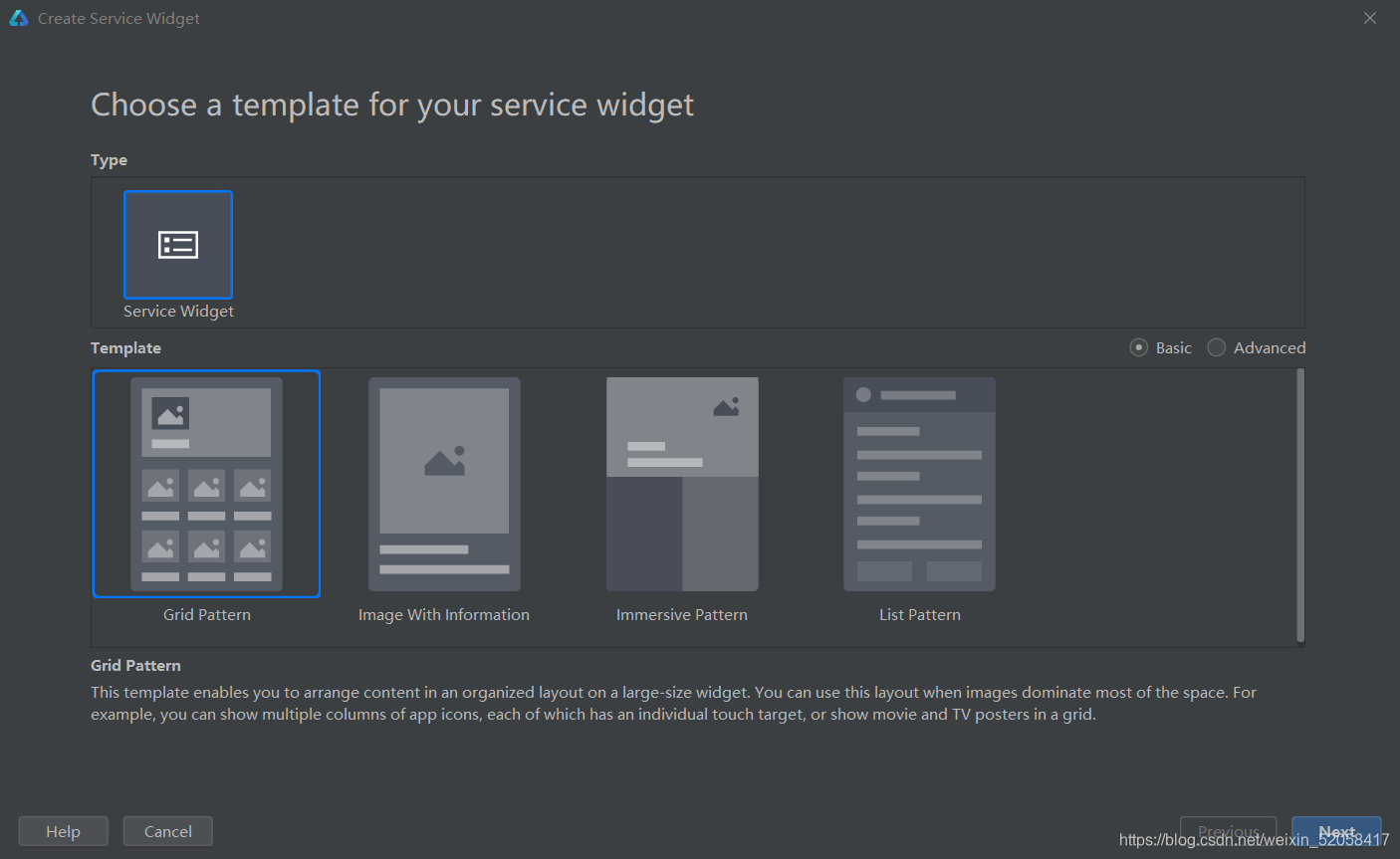

在模板选择界面，选择基本的模板Grid Pattern，点击按钮Next，进入到卡片配置界面：

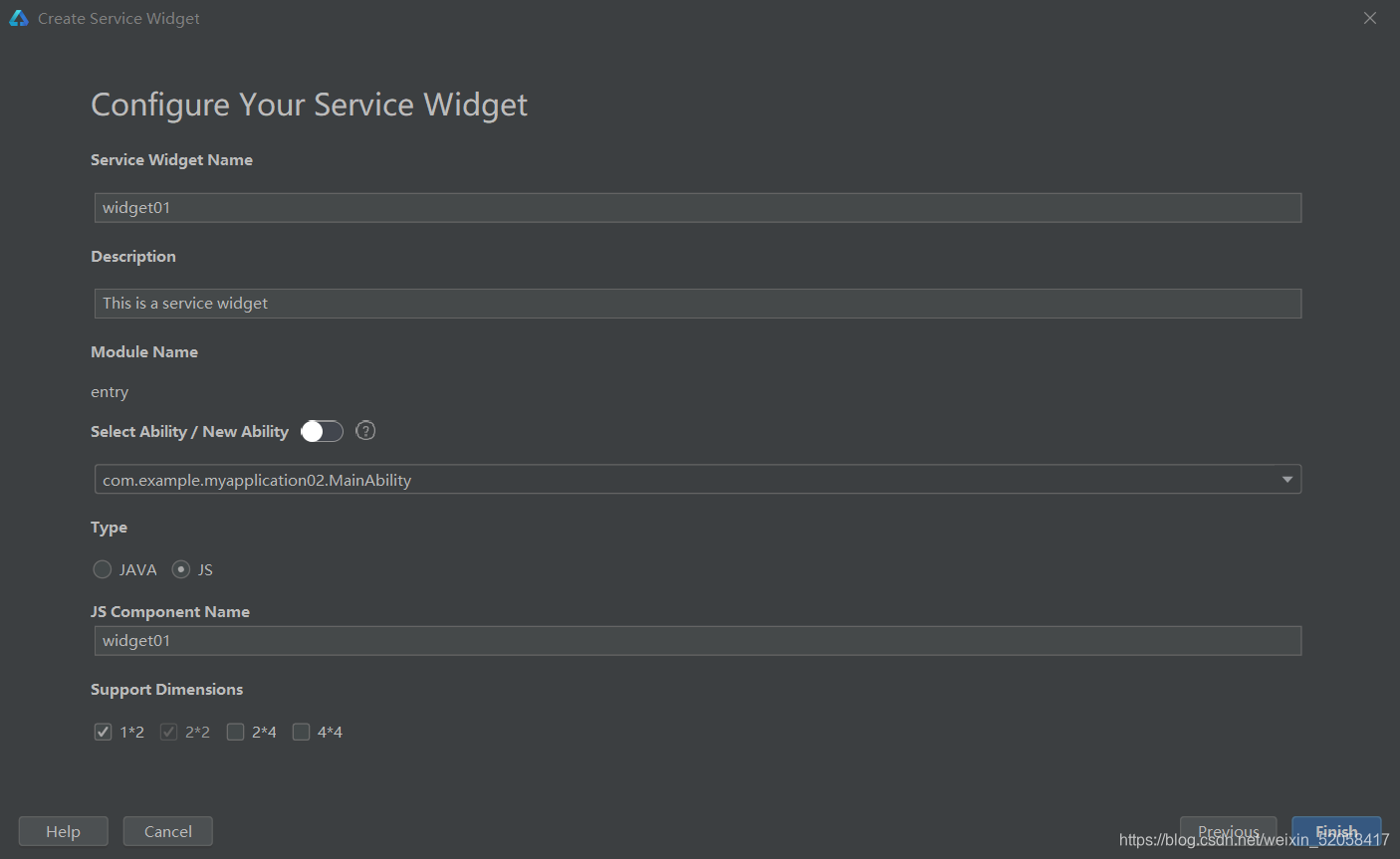

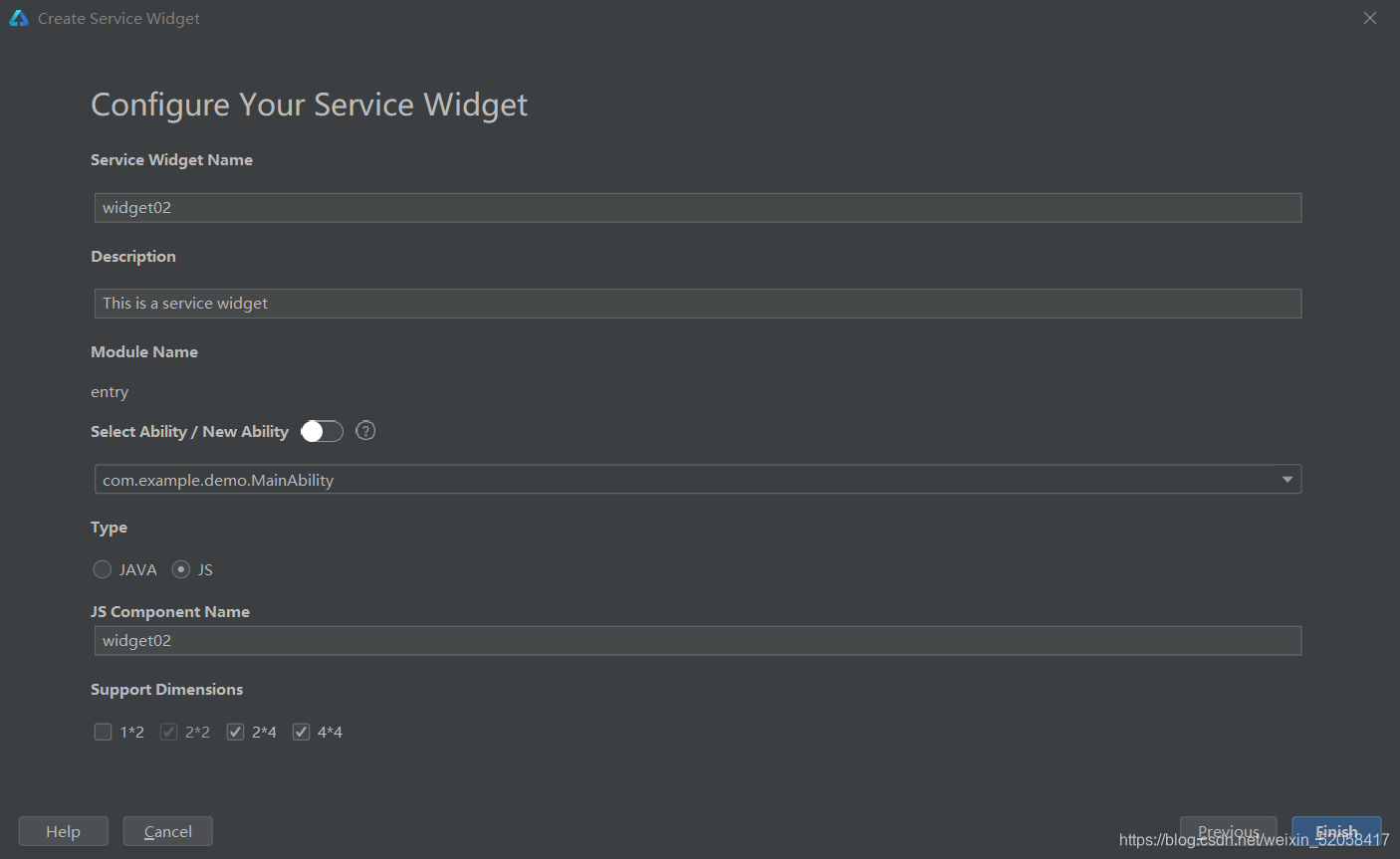

首先配置卡片的名称和描述；然后配置卡片关联的Page Ability；然后配置卡片的编程语言类型是JS；接下来配置卡片的JS组件名称；最后配置卡片支持的规格，其中，2*2的小尺寸是必须要支持的，我们再勾选一个1*2的微尺寸。点击按钮Finish以创建一个卡片。

再创建2*4的中尺寸和4*4的大尺寸：

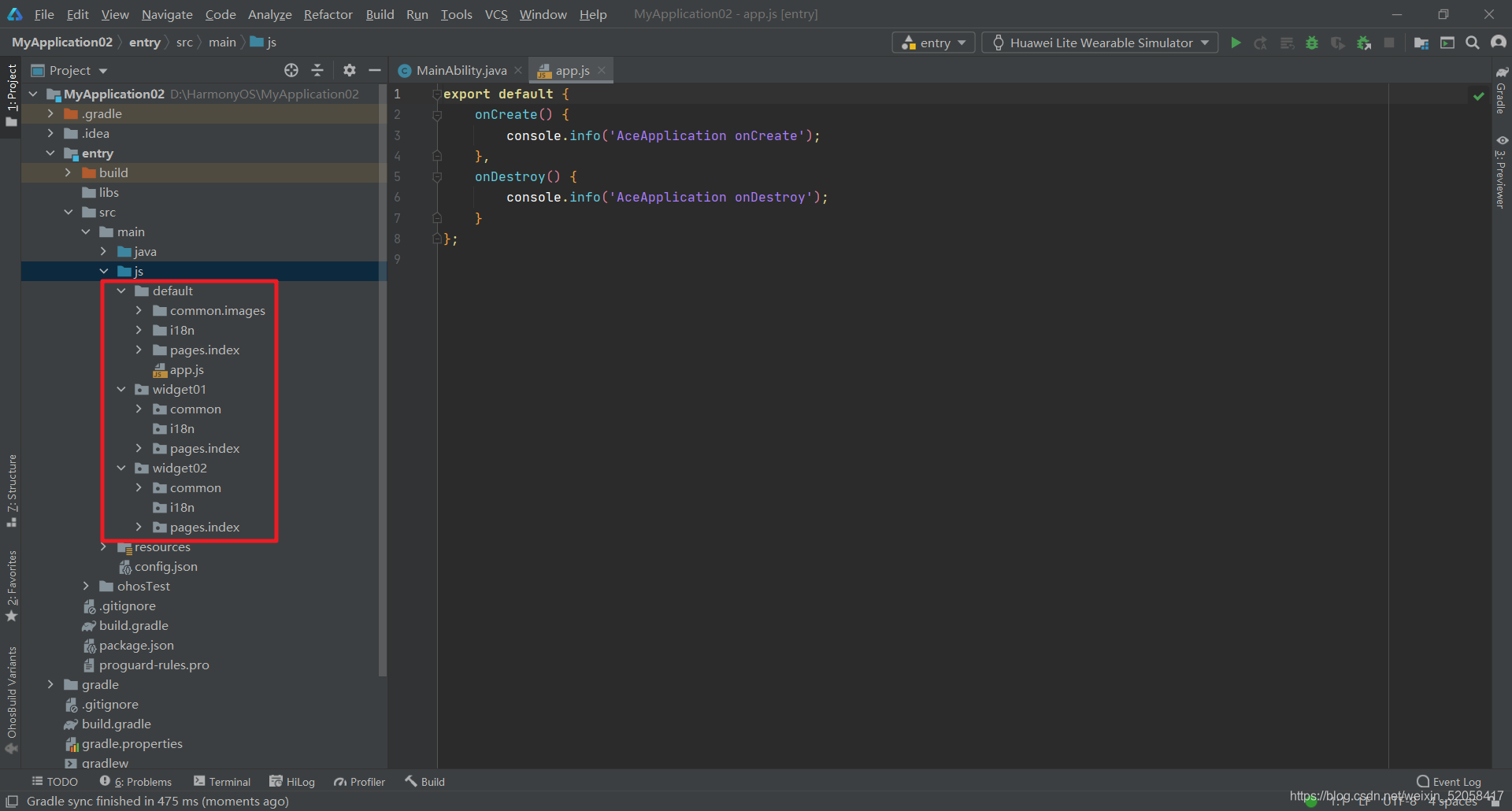

DevEco Studio会自动帮我们生成了一些目录和文件：

widget01和widget02是创建卡片时配置的JS组件名称
index.hml中定义了卡片中包含哪些UI组件；index.css中定义了卡片中的UI组件样式
index.json中定义了卡片中动态绑定的数据，此外，还可以定义click触发事件

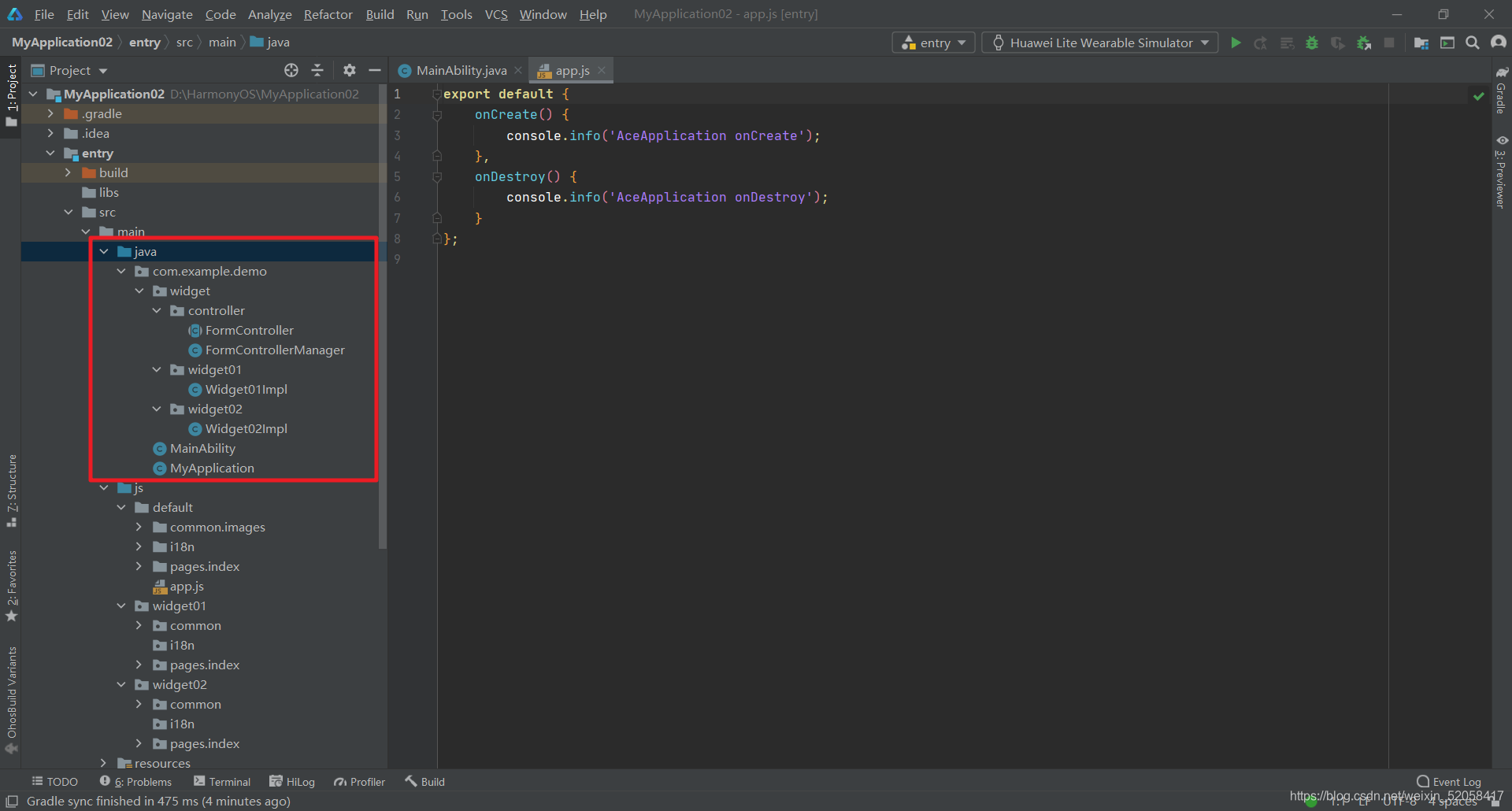

widget01和widget01是创建卡片时配置的卡片名称；在MainAbility中添加了卡片的生命周期回调方法，如：onCreateForm()、onUpdateForm()、onTriggerFormEvent()、等。还添加了FormControllerManager、FormController、以及两个以Impl结尾的实现类。

在config.json中自动添加了很多配置：

{
  "app": {
    "bundleName": "com.example.demo",
    "vendor": "example",
    "version": {
      "code": 1000000,
      "name": "1.0.0"
    }
  },
  "deviceConfig": {},
  "module": {
    "package": "com.example.demo",
    "name": ".MyApplication",
    "mainAbility": "com.example.demo.MainAbility",
    "deviceType": [
      "phone"
    ],
    "distro": {
      "deliveryWithInstall": true,
      "moduleName": "entry",
      "moduleType": "entry",
      "installationFree": true
    },
    "abilities": [
      {
        "skills": [
          {
            "entities": [
              "entity.system.home"
            ],
            "actions": [
              "action.system.home"
            ]
          }
        ],
        "name": "com.example.demo.MainAbility",
        "icon": "$media:icon",
        "description": "$string:mainability_description",
        "label": "$string:entry_MainAbility",
        "type": "page",
        "launchType": "standard",
        "formsEnabled": true,
        "forms": [
          {
            "jsComponentName": "widget01",
            "isDefault": true,
            "scheduledUpdateTime": "10:30",
            "defaultDimension": "2*2",
            "name": "widget01",
            "description": "This is a service widget",
            "colorMode": "auto",
            "type": "JS",
            "supportDimensions": [
              "1*2",
              "2*2"
            ],
            "updateEnabled": true,
            "updateDuration": 1
          },
          {
            "jsComponentName": "widget02",
            "isDefault": false,
            "scheduledUpdateTime": "10:30",
            "defaultDimension": "2*2",
            "name": "widget02",
            "description": "This is a service widget",
            "colorMode": "auto",
            "type": "JS",
            "supportDimensions": [
              "2*2",
              "2*4",
              "4*4"
            ],
            "updateEnabled": true,
            "updateDuration": 1
          }
        ]
      }
    ],
    "js": [
      {
        "pages": [
          "pages/index/index"
        ],
        "name": "default",
        "window": {
          "designWidth": 720,
          "autoDesignWidth": true
        }
      },
      {
        "pages": [
          "pages/index/index"
        ],
        "name": "widget01",
        "window": {
          "designWidth": 720,
          "autoDesignWidth": true
        },
        "type": "form"
      },
      {
        "pages": [
          "pages/index/index"
        ],
        "name": "widget02",
        "window": {
          "designWidth": 720,
          "autoDesignWidth": true
        },
        "type": "form"
      }
    ]
  }
}

MainAbility添加了标签”forms”，这里的form就是卡片的意思，和Service Widget是一回事儿。”forms”是一个数组，包含两个元素，分别表示我们创建的两个卡片。顺便提一下，在前面我们有讲到：“可以在config.json中为每个Page Ability配置0~16个卡片”，也就是说，数组”forms”中最多可以包含16个元素。上图的最下方还添加了一个标签”js”，”js”也是一个数组，包含三个元素，其中后两个元素就是两个卡片对应的js组件，”name”分别是”widget01”和”widget02”，这两个值就对应着上面的标签”forms”中”jsComponentName”的两个值。也就是说，上面的标签”forms”中卡片的js组件，是在下面的标签”js”中定义的。

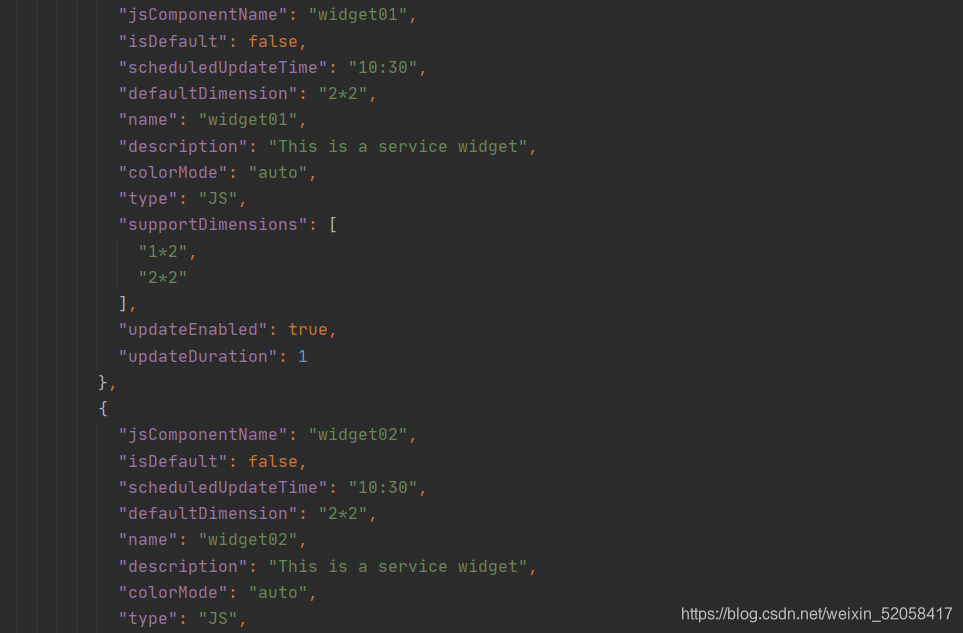

标签”forms”中卡片的配置：

“isDefault”表示该卡片是否为默认的上滑卡片，也就是用手指按下应用图标的同时往上滑时弹出的卡片。
“scheduledUpdateTime”表示卡片定点刷新的时刻，采用24小时制，精确到分钟。
“defaultDimension“表示卡片的默认尺寸规格，取值必须在下面的“supportDimensions“所配置的列表中。
“colorMode“表示卡片的主题样式，默认值是”auto”，表示自适应，还可以取值为”dark”或”light”，分别表示深色主题和浅色主题。
“supportDimensions“表示卡片支持的尺寸规格，也就是我们在创建卡片时配置的尺寸规格。
“updateEnabled”表示卡片是否支持定时刷新或定点刷新，优先选择定时刷新。
“updateDuration“表示卡片定时刷新的周期。当取值为0时，表示该参数不生效；当取值为正整数N时，表示刷新周期为30*N分钟。

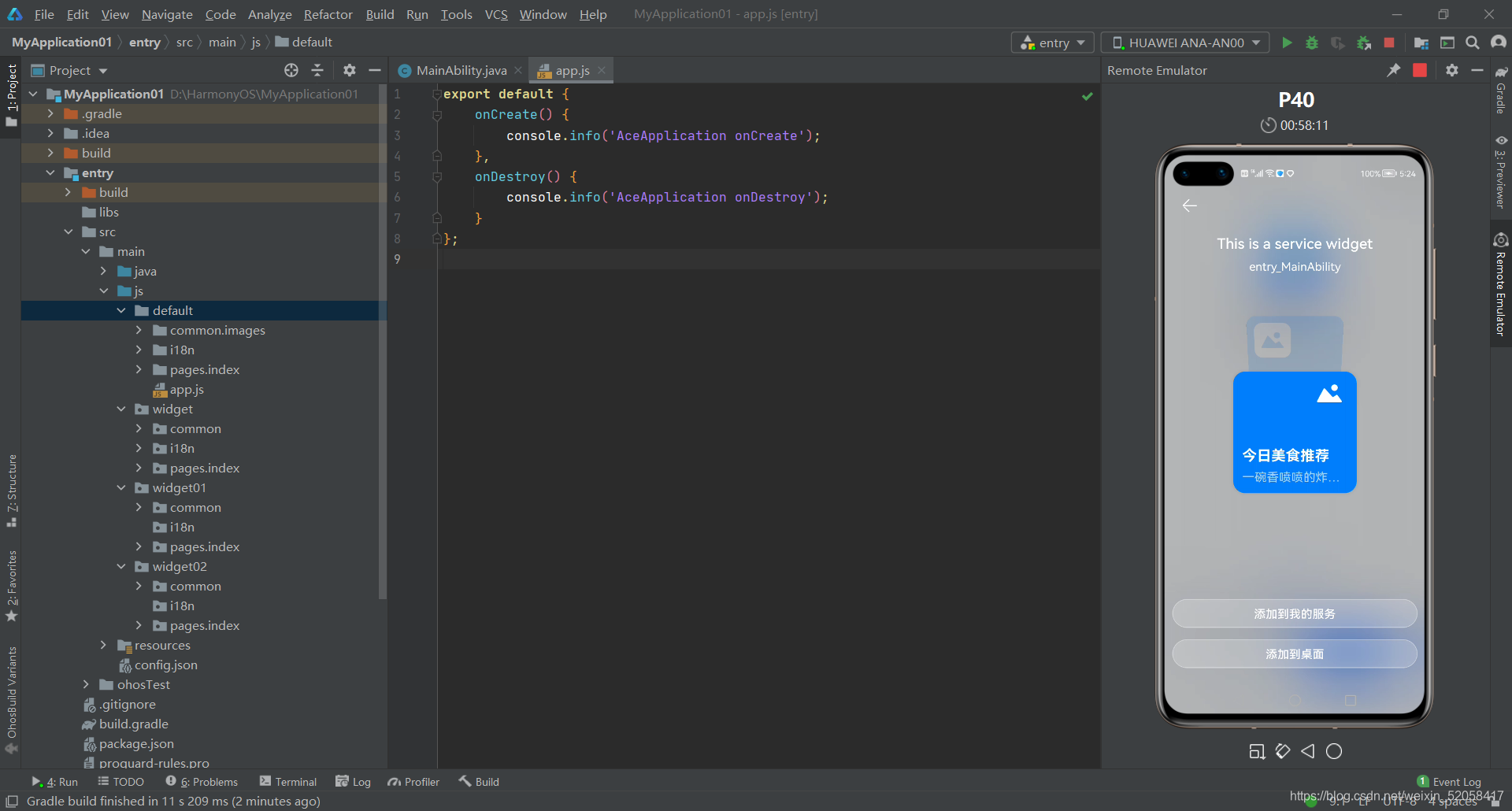

由于该工程的类型是”原子化服务”，所以在桌面上并没有相应的图标。由于在创建工程时选择了”在服务中心进行展示”，因此，打开服务中心，就看到了相应的入口卡片：

上下滑动所有卡片，总共有5个：

widget01的卡片有两个，尺寸分别是1*2和2*2
widget02的卡片有三个，尺寸分别是2*2、2*4和4*4

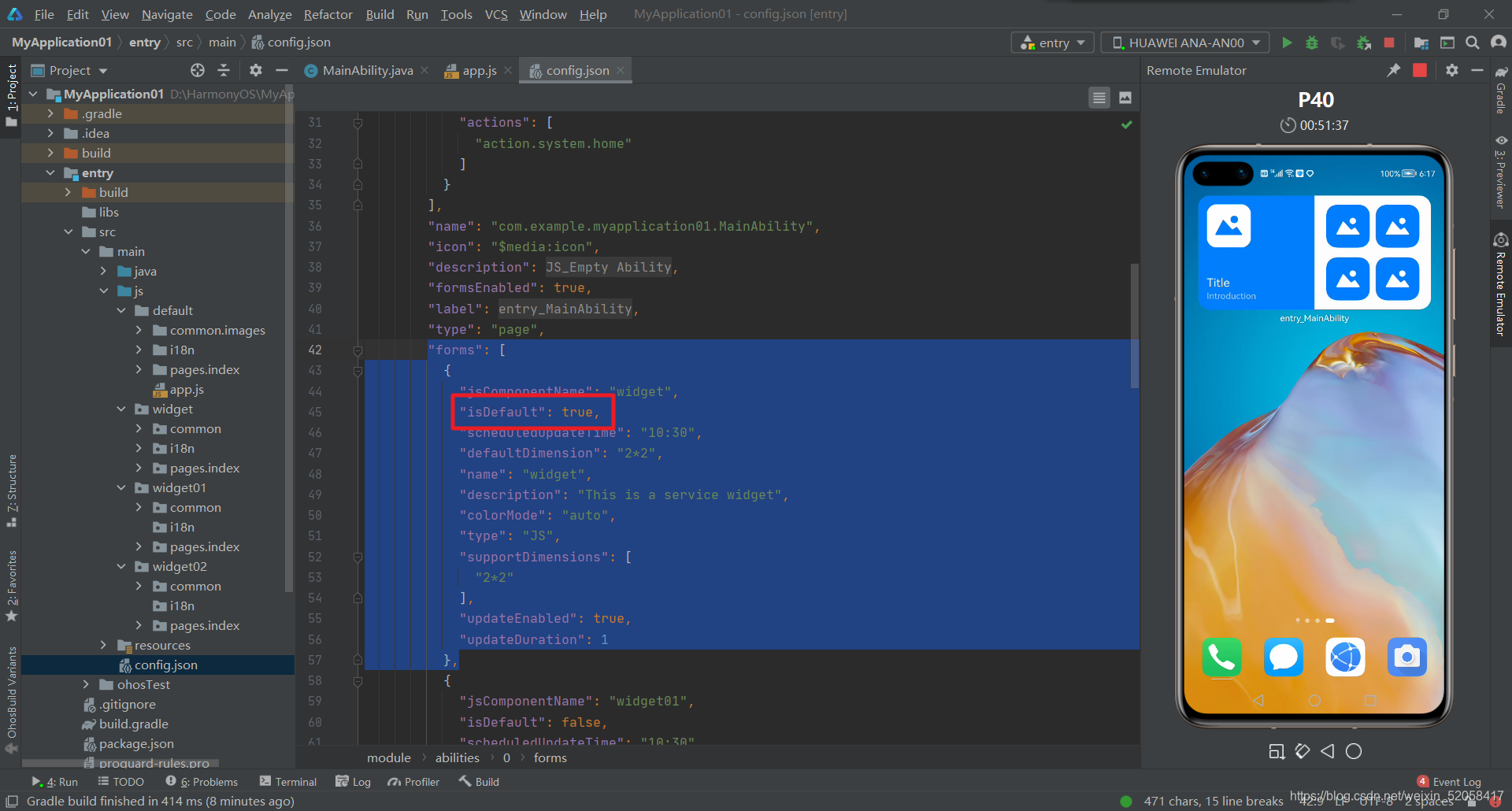

widget1的2*2的卡片被设为了上滑卡片，这是因为：在config.json中，将”isDefault”设为了”true”，并且将”defaultDimension”设为了” 2*2”：

"forms": [
          {
            "jsComponentName": "widget",
            "isDefault": true,
            "scheduledUpdateTime": "10:30",
            "defaultDimension": "2*2",
            "name": "widget",
            "description": "This is a service widget",
            "colorMode": "auto",
            "type": "JS",
            "supportDimensions": [
              "2*2"
            ],
            "updateEnabled": true,
            "updateDuration": 1
          },

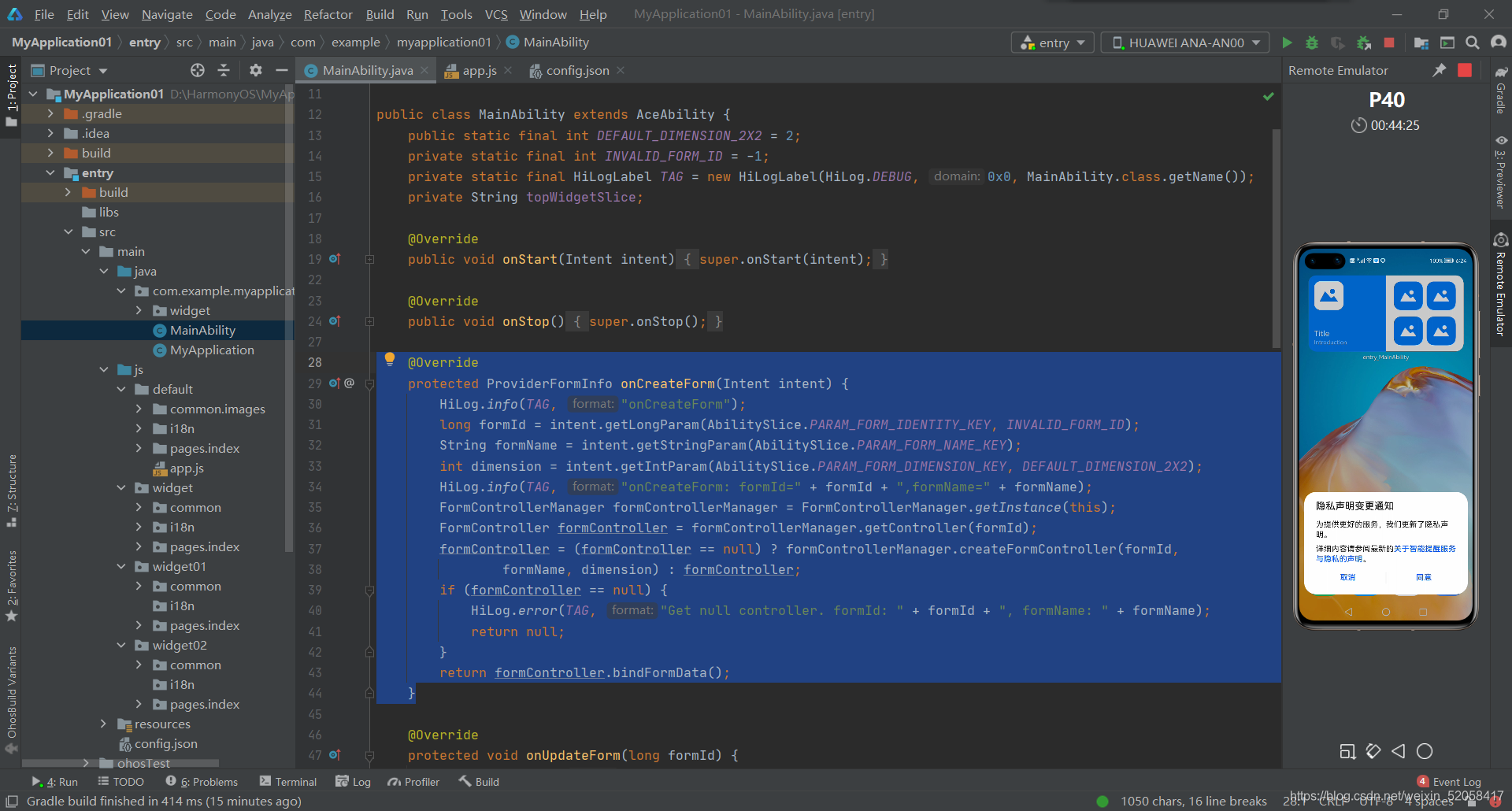

在桌面上长按应用的图标然后显示所有卡片的时候，MainAbility中卡片的生命周期方法onCreateForm()会被自动回调，方法onCreateForm()的实现：

    @Override
    protected ProviderFormInfo onCreateForm(Intent intent) {
        HiLog.info(TAG, "onCreateForm");
        long formId = intent.getLongParam(AbilitySlice.PARAM_FORM_IDENTITY_KEY, INVALID_FORM_ID);
        String formName = intent.getStringParam(AbilitySlice.PARAM_FORM_NAME_KEY);
        int dimension = intent.getIntParam(AbilitySlice.PARAM_FORM_DIMENSION_KEY, DEFAULT_DIMENSION_2X2);
        HiLog.info(TAG, "onCreateForm: formId=" + formId + ",formName=" + formName);
        FormControllerManager formControllerManager = FormControllerManager.getInstance(this);
        FormController formController = formControllerManager.getController(formId);
        formController = (formController == null) ? formControllerManager.createFormController(formId,
                formName, dimension) : formController;
        if (formController == null) {
            HiLog.error(TAG, "Get null controller. formId: " + formId + ", formName: " + formName);
            return null;
        }
        return formController.bindFormData();
    }

因为总共有5个卡片，所以方法onCreateForm()会被回调5次！！！

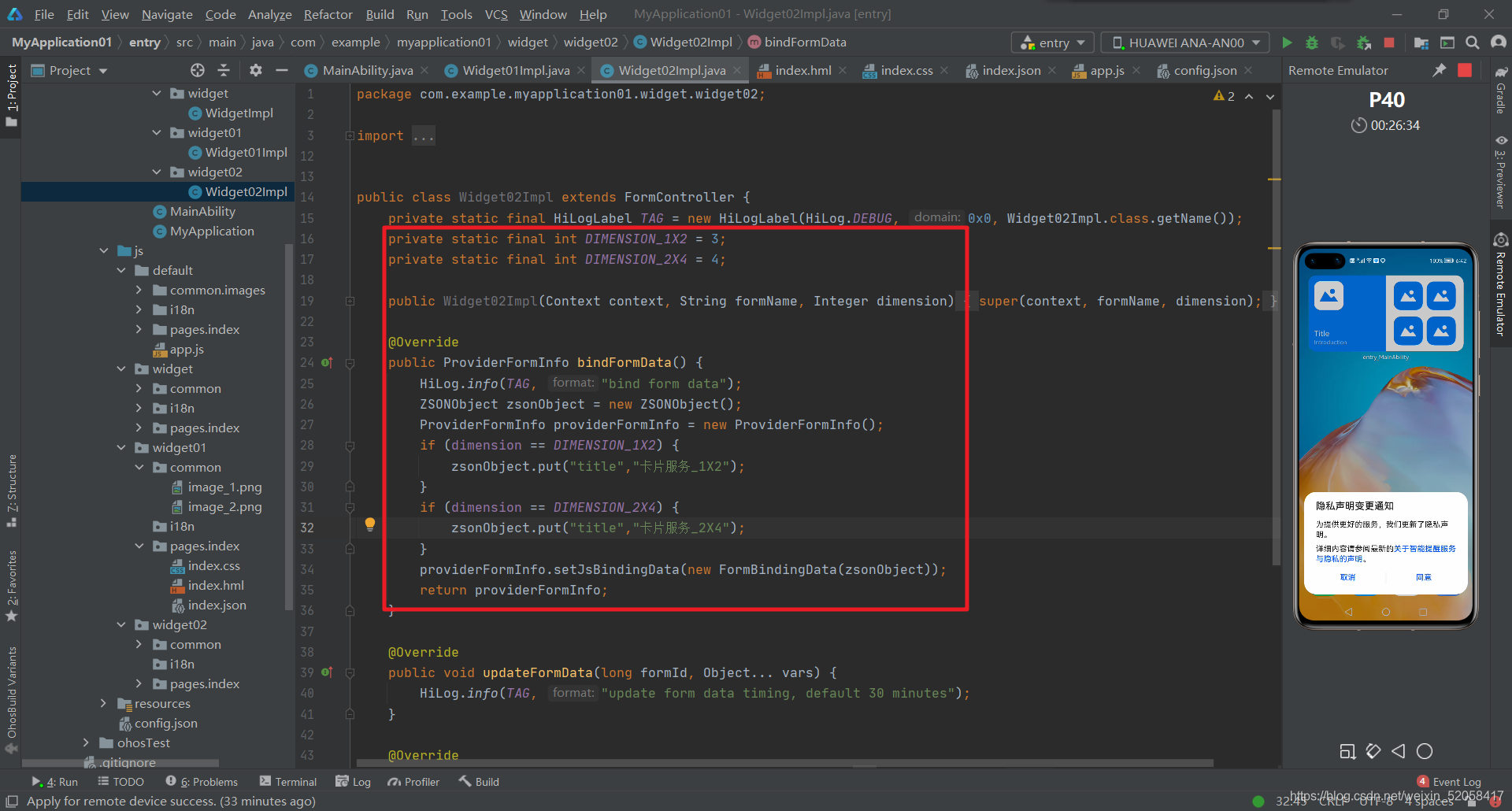

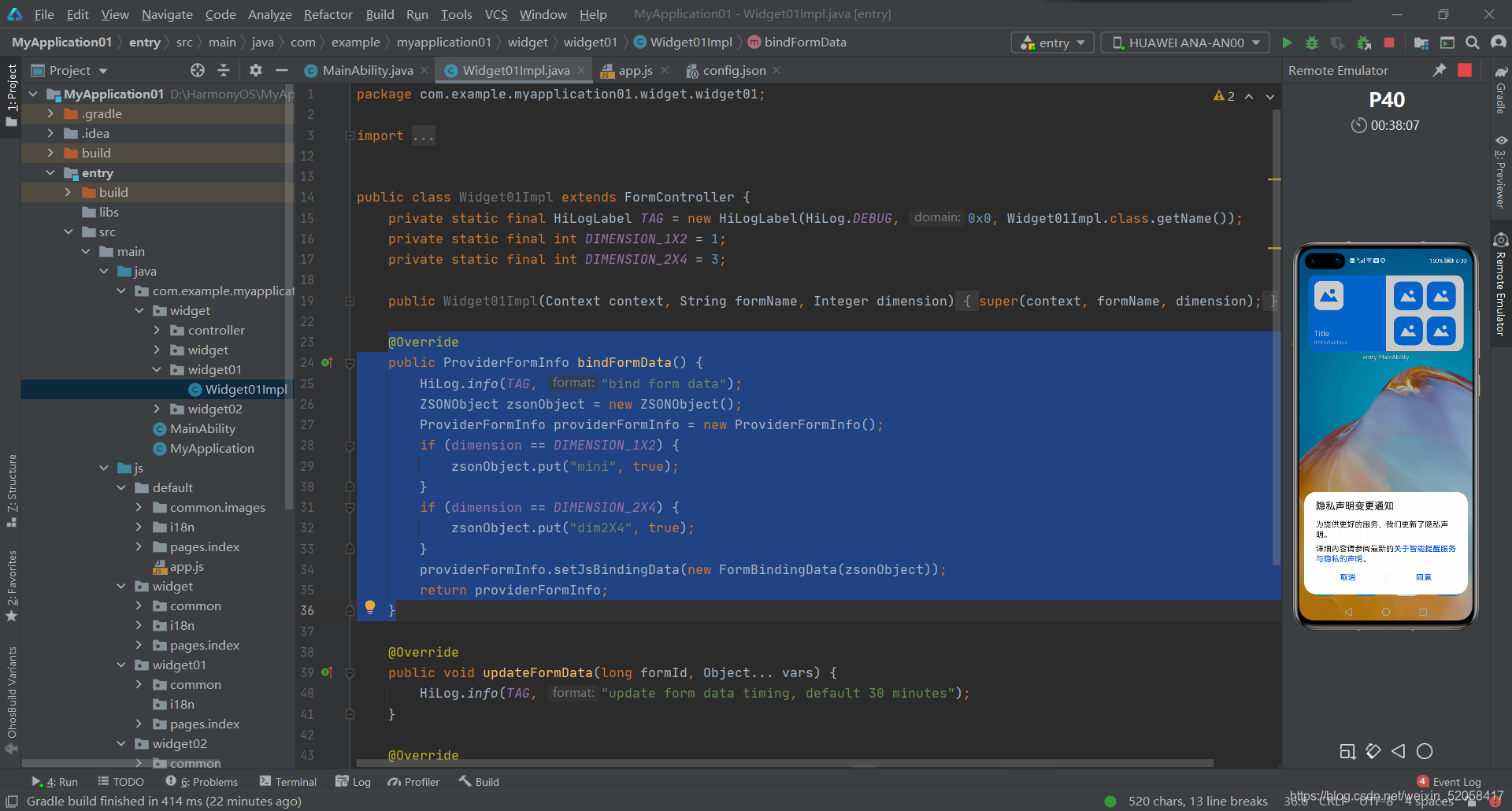

方法bindFormData()：

@Override
    public ProviderFormInfo bindFormData() {
        HiLog.info(TAG, "bind form data");
        ZSONObject zsonObject = new ZSONObject();
        ProviderFormInfo providerFormInfo = new ProviderFormInfo();
        if (dimension == DIMENSION_1X2) {
            zsonObject.put("mini", true);
        }
        if (dimension == DIMENSION_2X4) {
            zsonObject.put("dim2X4", true);
        }
        providerFormInfo.setJsBindingData(new FormBindingData(zsonObject));
        return providerFormInfo;
    }

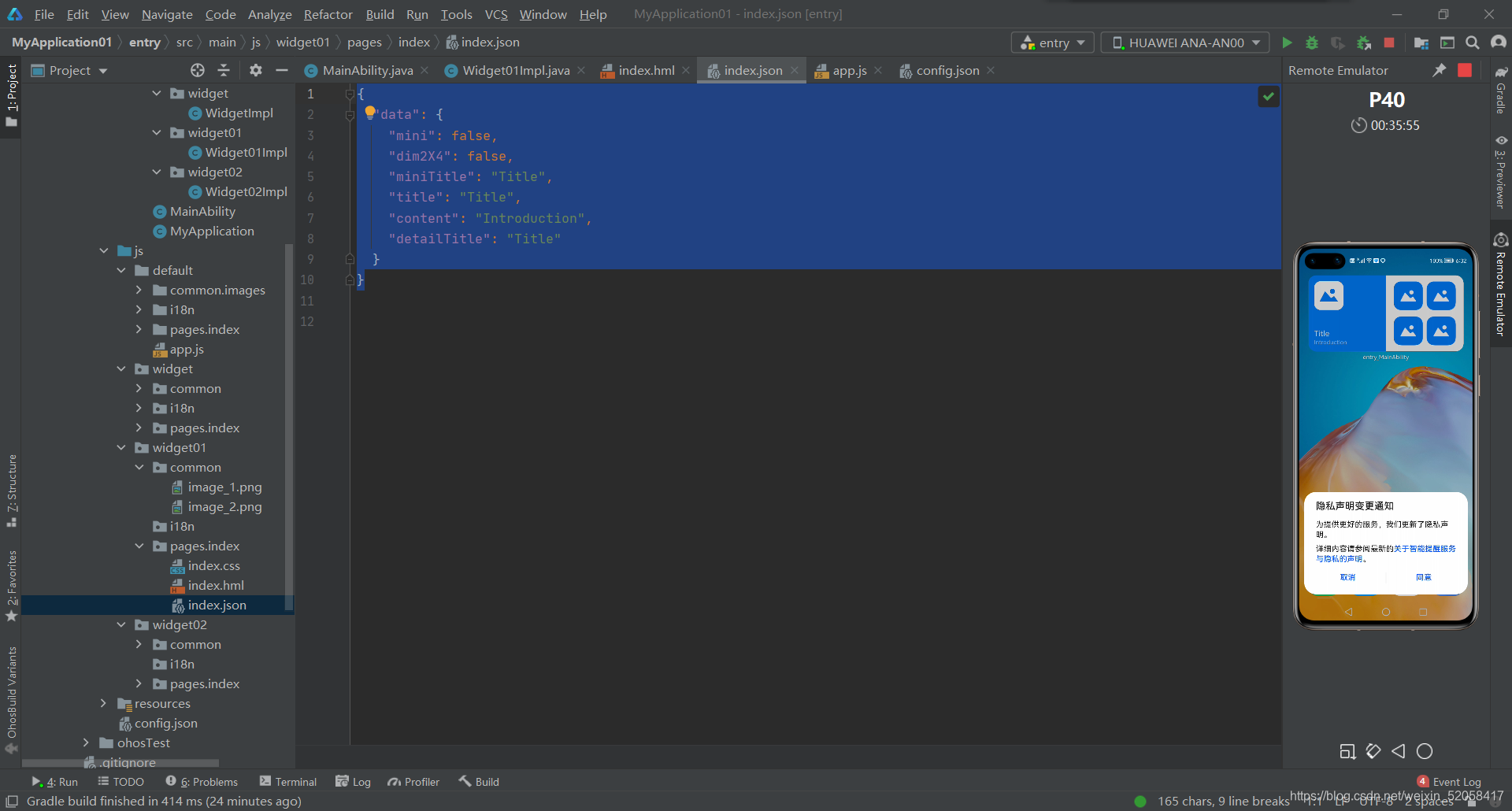

程序根据卡片的尺寸，分别设置了两个变量”mini”和”dim2X4”的值，这两个变量是子目录widget01中的index.json中的两个变量。

{
  "data": {
    "mini": false,
    "dim2X4": false,
    "miniTitle": "Title",
    "title": "Title",
    "content": "Introduction",
    "detailTitle": "Title"
  }
}

这里顺便说一下，在index.hml中，很多变量都使用两个花括号括了起来，这些变量的值是在程序的运行过程中动态确定的，这种技术称之为动态绑定。这些变量的初始值在index.json中的标签”data”中进行了定义。所以，在方法bindFormData()中，根据卡片的尺寸修改了两个动态绑定的变量的值。

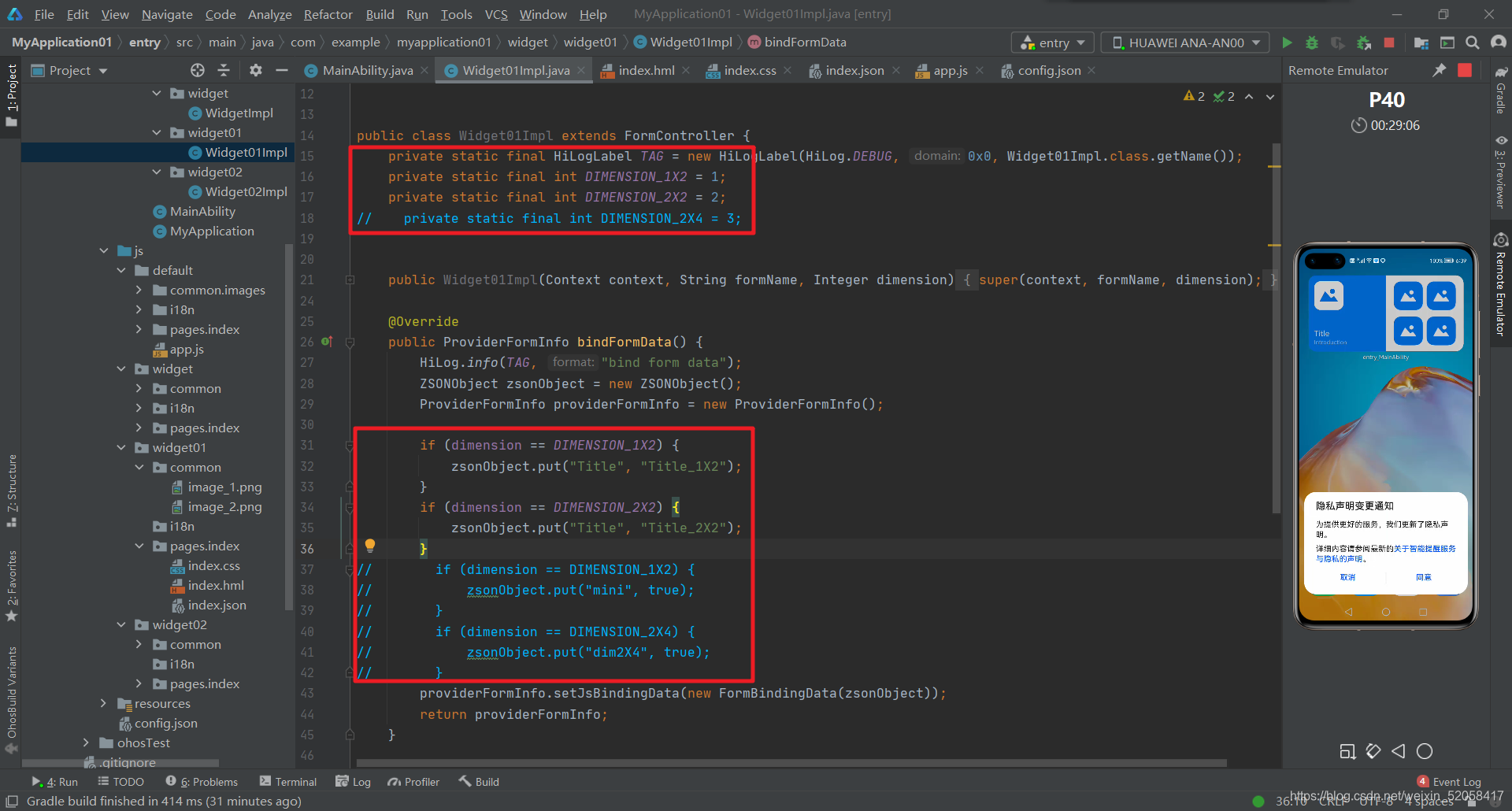

所有卡片的标题都被修改了（尺寸最小的卡片除外，因为他本来就不显示标题）。

卡片的定点/定时刷新：

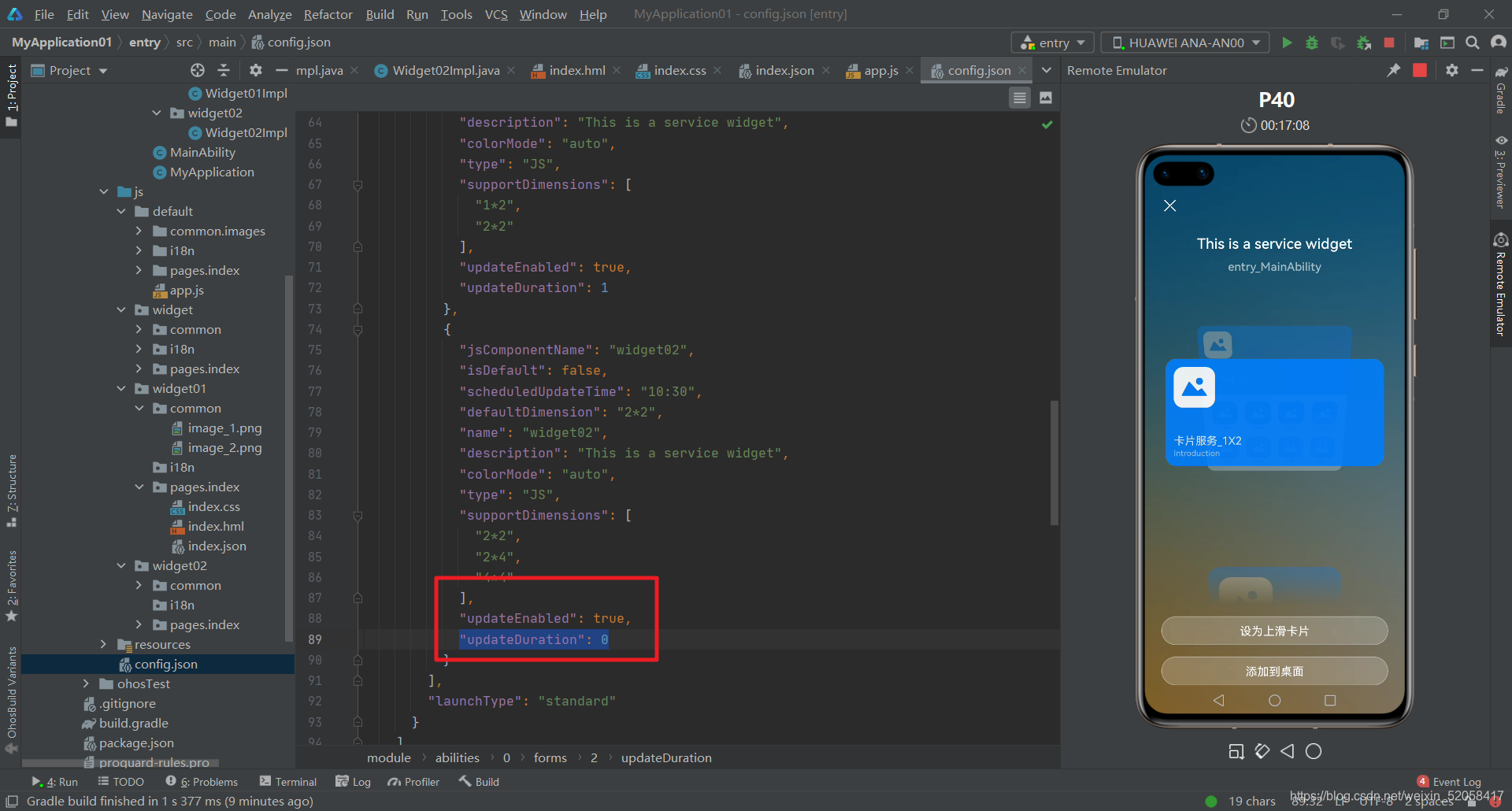

打开config.json，先将widget02对应的标签”updateDuration”修改为0，以关闭定时刷新。

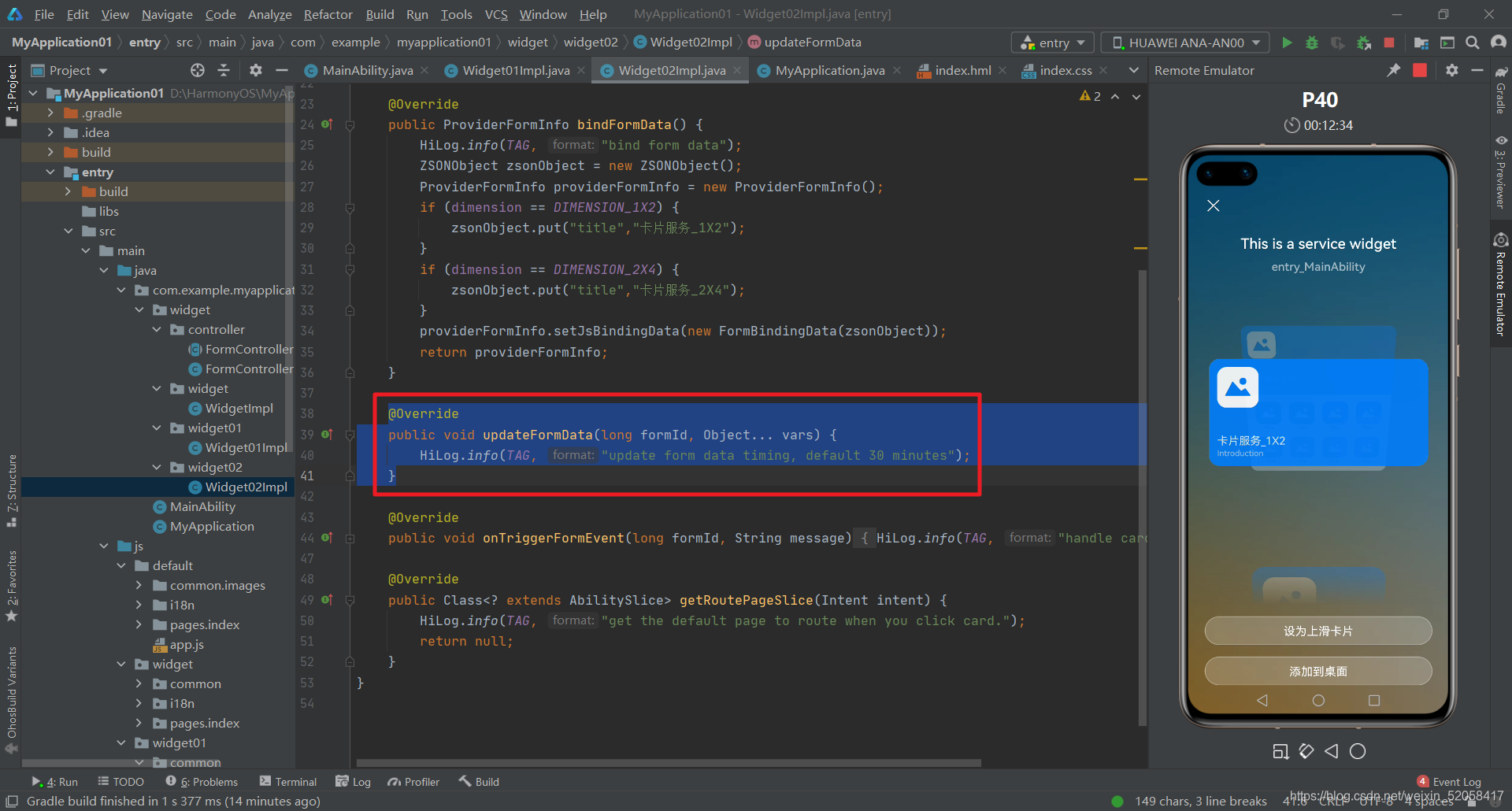

对于标签“scheduledUpdateTime”设定的时刻，当到达之后，MainAbility中卡片的回调方法onUpdateForm()就会被自动调用：

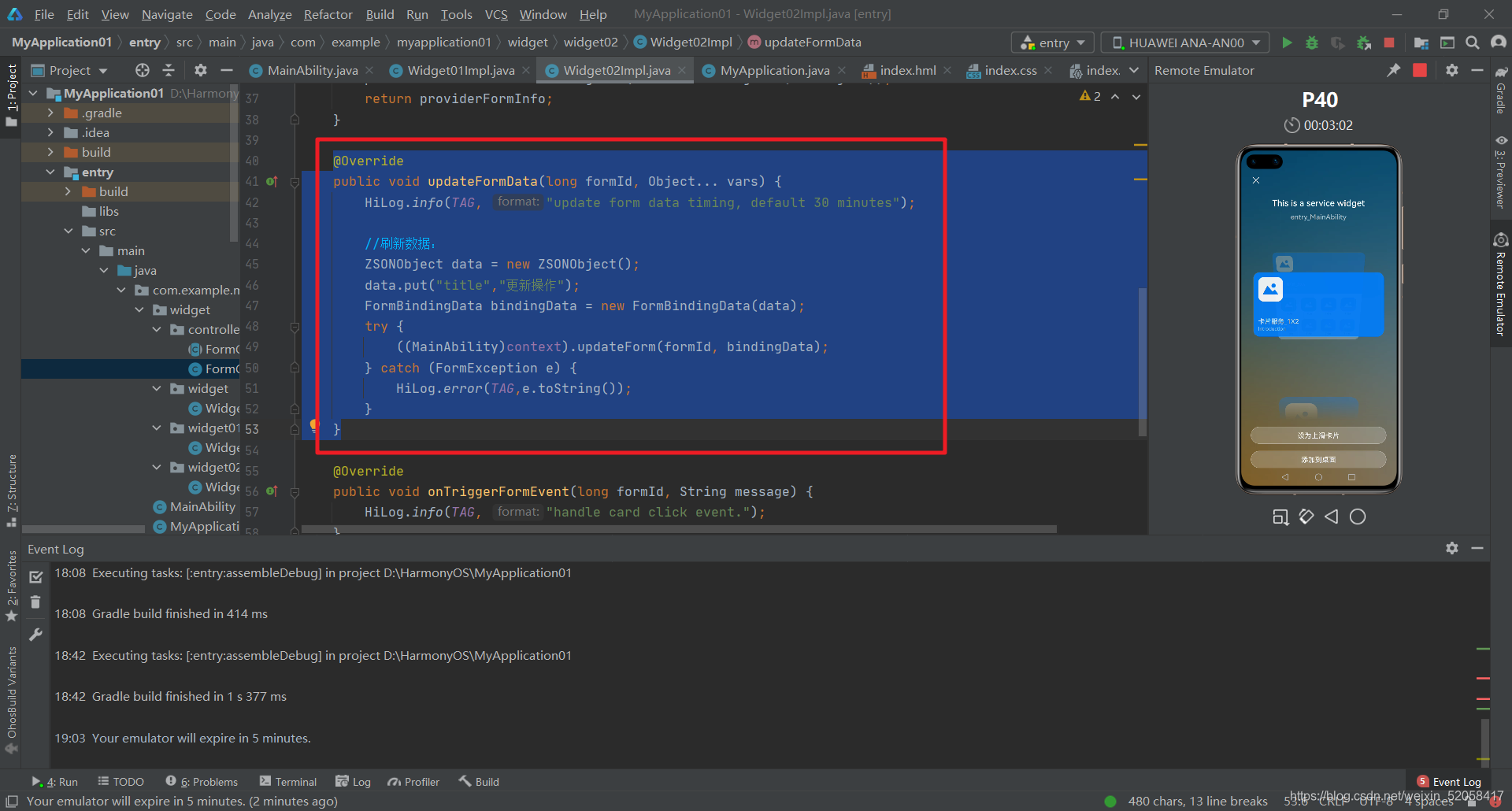

将要刷新的数据存放在一个ZSONObject实例中，然后，将其封装在一个FormBindingData的实例bindingData中，最后，调用MainAbility的方法updateForm()，并将bindingData作为第二个实参。

@Override
    public void updateFormData(long formId, Object... vars) {
        HiLog.info(TAG, "update form data timing, default 30 minutes");

        //刷新数据：
        ZSONObject data = new ZSONObject();
        data.put("title","更新操作");
        FormBindingData bindingData = new FormBindingData(data);
        try {
            ((MainAbility)context).updateForm(formId, bindingData);
        } catch (FormException e) {
            HiLog.error(TAG,e.toString());
        }
    }

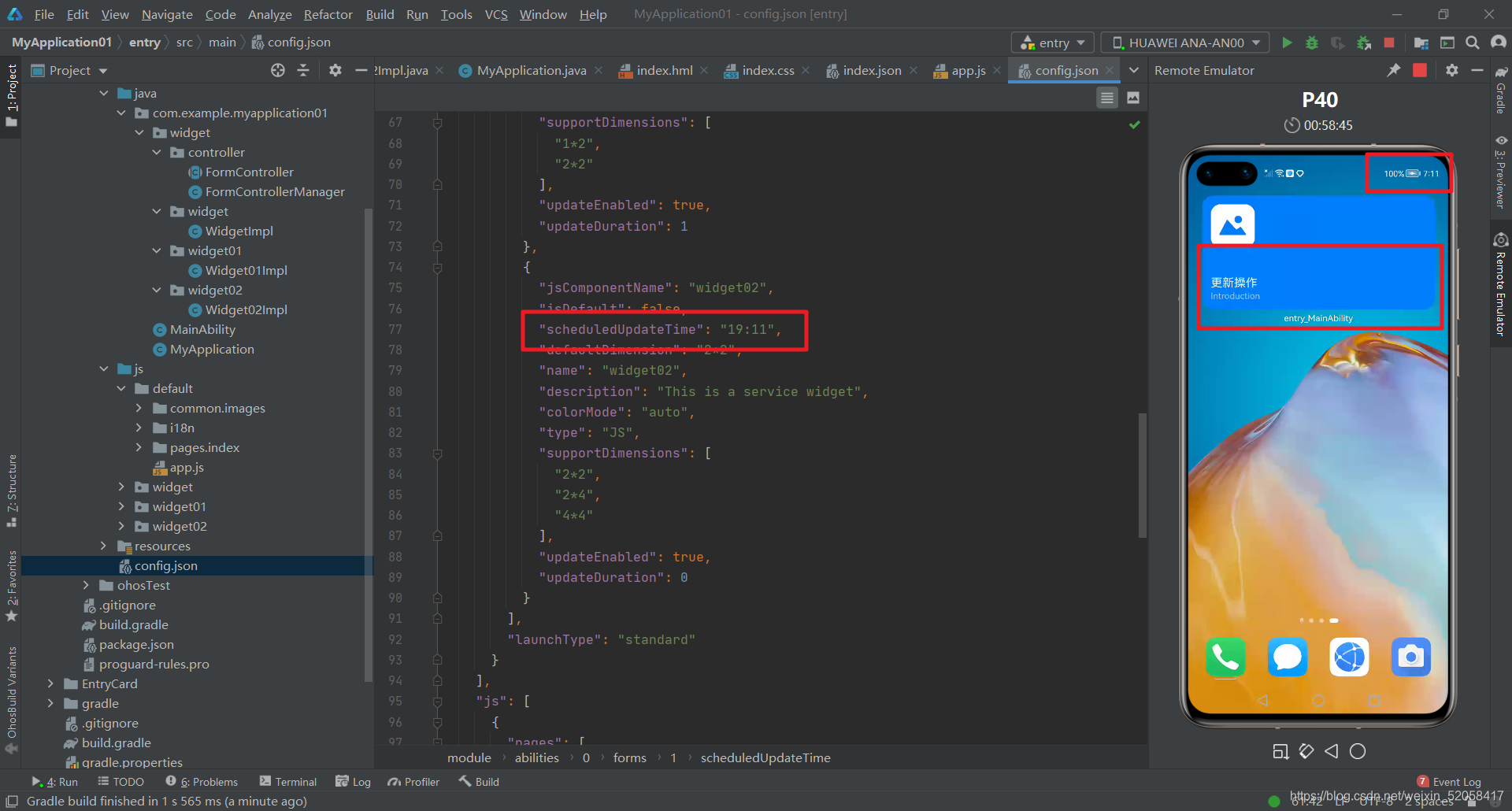

打开config.json，将标签“scheduledUpdateTime”的值修改为当前时刻的一分钟之后：

运行工程，将widget02对应的卡片都添加到桌面上，当到达设定的定点时刻之后，卡片标题都刷新了：

【本文正在参与"有奖征文|HarmoneyOS征文大赛"活动】

传送口：https://marketing.csdn.net/p/ad3879b53f4b8b31db27382b5fc65bbc
