分析Resource Leak（资源泄漏）

资源泄漏是指句柄/线程/内存等资源超过系统设定上限，部分资源甚至失去了管控能力，此时系统可能出现卡死/重启等异常情况。LeakDetector模块提供资源泄漏检测、判决、维测日志抓取、日志上报的能力，为开发者提供详细的维测日志以辅助故障定位。

本文将分别介绍资源泄漏检测能力、泄漏问题定位分析思路，以及具体的案例分析。

资源泄漏检测能力

泄漏类型

检测机制

句柄泄漏（FD_LEAK）

60s一次遍历进程，获取进程fd句柄总数，超过阈值（5000个）时抓取详细句柄信息，同步上报泄漏

线程泄漏（THREAD_LEAK）

60s一次遍历进程，获取进程的总线程数，超过阈值（700个）时抓取详细线程名信息，同步上报泄漏

内存泄漏（MEMORY_LEAK）

js泄漏（JS_LEAK）

虚拟机内部进行插桩，当heap使用量超过85% 或者 触发OOM时会抓取heapdump，同步上报该故障

native内存泄漏（PSS_MEMORY）

以应用进程平均动态峰值内存作为基线，60s一次轮询监控，当动态内存峰值超过基线值2倍，判定泄漏，同时触发管控

ashmem/ion/gpu等内存泄漏 （KERNEL_MEMORY）

基于ashmem/ion/gpu的基线值，超过基线值时会判定泄漏，同步抓取维测信息

以上使用的基线都是默认设置，如果生态在开发过程中需要自行设定基线。

日志获取和日志规格

泄漏日志获取

资源泄漏日志由LeakDetector模块进行管理，可通过以下方式获取：

  • 方式一：通过DevEco Testing进行稳定性测试获取日志

    DevEco Testing工具会收集设备/data/log/resource_leak/路径下的资源泄漏故障日志，根据进程名、故障和时间分类显示。

    泄漏类型

    日志文件名称

    句柄泄漏（FD_LEAK）

    [pid]_fd_leak.txt

    线程泄漏（THREAD_LEAK）

    [pid]_thread_leak.txt

    内存泄漏（MEMORY_LEAK）

    js泄漏（JS_LEAK）

    memleak-js-[process_name]-[pid]-[tid]-[timestamp].heapsnapshot

    native内存泄漏（PSS_MEMORY）

    memleak-native-[process_name]-[pid]-sample.txt

    memleak-native-[process_name]-[pid]-smaps.txt

    memleak-native-[process_name]-[pid]-[timestamp].txt

    ashmem/ion/gpu等内存泄漏 （KERNEL_MEMORY）

    memleak-kernel-[module]-0-sample.txt

    memleak-kernel-[module]-0-[timestamp].txt
  • 方式二：通过DevEco Studio主动采集日志

    DevEco Studio的profiler模块提供Allocation （获取native调用栈profiler）和 Snapshot（获取JS层heapdump）两种采集方式：

  • 方式三：通过hiAppEvent接口订阅

    hiAppEvent对外提供了故障订阅接口，可以订阅各类故障打点。资源泄漏故障日志存于/data/storage/el2/log/resourcelimit/路径，日志名统一为RESOURCE_OVERLIMIT_[TIMESTAMP]_[PID].log，可根据日志内容区分文件类型。

句柄泄漏日志规格

故障日志文件名：[pid]_fd_leak.txt（方式一） 或 RESOURCE_OVERLIMIT_[TIMESTAMP]_[PID].log（方式三）

日志头部信息

字段

说明

time

故障发生时间

pid

发生故障进程的pid，可以用于在流水日志中搜索相关进程信息

process

应用进程包名

leaked fd nums

判定泄漏时获取的句柄数量 （快照）


time: 2024/06/27 11:55:28
pid: 1380
process: process1
leaked fd nums: 1831

句柄类型详细信息

  • Leaked fd Top 10：按照句柄名聚类，获取泄漏句柄中最多的类型，第一列为泄漏数量，第二列为泄漏类型，如下即ashmem类型的句柄存在1337个。
    FdCount    FileDescriptor
*****************************
Leaked fd Top 10:
1337    ashmem
259    socket
119    dmabuf
48    eventfd
42    sync_file
17    eventpoll
3    /sys/kernel/debug/tracing/trace_marker
3    /dev/null
2    /dev/hvgr0
  • Dir Type Top 10：针对文件句柄类型，会单独根据文件路径聚类。如下，根据“Leaked fd Top 10”无法看出具体泄漏的类型，但是通过“Dir Type Top 10”能确定是"/data/storage/el2/database/rdb"路径下的文件句柄泄漏，且能大概感知是db泄漏。
    Dir Type Top 10:
6175 /data/storage/el2/database/rdb
5    /dev/urandom
3    /sys/kernel/debug/tracing/trace_marker
3    /dev/null
1    anon_inode:[signalfd]
1    /dev/binder
1    /proc/
1    /system/app/PhoneClone/PhoneClone.hap

特殊类型句柄维测信息

如果Leaked fd Top 10的 TOP句柄信息属于ashmem/socket/pipe/sync_file/dmabuf 这五类特殊类型，且该类型的句柄个数超过1000个，日志中会增加整机详细的维测信息，具体如下：

  • ashmem类型句柄

    ashmem（即共享内存），如下，由于TOP 1的句柄类型为ashmem，此时抓取了整机ashmem内存的详细信息，里面每一行都是一个单独的ashmem块。

    字段

    说明

    Process_name

    持有该ashmem内存块的应用进程包名

    Process_ID

    发生故障进程的pid，可以用于在流水日志中搜索相关进程信息

    Fd

    该进程持有的句柄

    Applicant_Pid

    申请该ashmem内存块的进程pid，可根据识别这个ashmem的来源

    Ashmem_name

    共享内存的名字，由用户态通过ioctl设置，用来判断存储的资源类型，指向不同的领域

    Size

    单个ashmem块的大小（单位：B）


    *****************************
LOGGER_MEMCHECK_ASHMEM_INFO
Process ashmem detail info:
---------------------------------------------------------------------------------
Process_name Process_ID Fd Cnode_idx Applicant_Pid Ashmem_name Size
process1 781 18 328233 781 dev/ashmem/PolicyVolumeMap 384
...........
...........
  • socket类型句柄

    socket通信，如下，由于TOP 1的句柄类型为socket，此时抓取了整机socket内存的详细信息。

    字段

    说明

    ProcessName

    持有该socket内存块的应用进程包名

    ProcessID

    发生故障进程的pid，可以用于在流水日志中搜索相关进程信息

    Fd

    该进程持有的句柄

    inode

    文件系统对象信息

    PeerTid

    对端tid（对于有连接的socket，无连接为0）


    Process socket info:
----------------------------------------------------
ProcessName ProcessID Fd inode PeerTid
process1   6874   3   0    0
........
.........
  • pipe类型句柄

    pipe通信，如下，由于TOP 1的句柄类型为pipe，此时以fd维度抓取了整机pipe内存的详细信息。

    字段

    说明

    ProcessName

    持有该pipe内存块的应用进程包名

    ProcessID

    发生故障进程的pid，可以用于在流水日志中搜索相关进程信息

    Fd

    该进程持有的句柄

    PipeName

    管道名

    inode

    文件系统对象信息

    MaxUsage

    最大使用量

    NumAccounted

    累计大小量

    RingSize

    RingBuf大小


    Process pipe info:
------------------------------------
ProcessName ProcessID Fd PipeName inode MaxUsage NumAccounted RingSize
process1 629 7 / 11 16 16 16
process1 629 8 / 11 16 16 16
........
  • sync_file类型句柄显存，如下，由于TOP 1的句柄类型为sync_file，此时以fd维度抓取了整机sync_file的详细信息。

    字段

    说明

    ProcessName

    持有该sync_file内存块的应用进程包名

    ProcessID

    发生故障进程的pid，可以用于在流水日志中搜索相关进程信息

    Fd

    该进程持有的句柄

    FenceName

    sync_file名字

    inode

    文件系统对象信息

    FenceNum

    fence个数

    TimelineName

    fence的Timeline名字

    DriverName

    驱动名字

    Status

    fence的状态

    Timestamp

    fence的时间戳


    Process fence info:
----------------------------------------------------
ProcessName ProcessID Fd FenceName inode FenceNum TimelineName DriverName Status Timestamp
process1 1309 25 NULL 4186 1 0:online_composer_gfx_primary ukmd_release_fence_2941430 1 91607485502500
process1 1309 26 NULL 4186 1 0:online_composer_gfx_primary ukmd_release_fence_2941430 1 91607485502500
........
  • dmabuf类型句柄dmabuf，如下，由于TOP 1的句柄类型为dmabuf，此时以fd维度抓取了整机dmabuf的详细信息，magic相同表示指向同一块buffer。

    字段

    说明

    Process name

    持有该ion内存块的应用进程包名

    Process ID

    发生故障进程的pid，可以用于在流水日志中搜索相关进程信息

    Fd

    该进程持有的句柄

    size

    buffer内存大小（单位：B）

    magic

    buffer唯一标识

    buf->pid

    申请者的pid

    buf->task_comm

    申请buffer的进程名


    Process dma_heap info:
----------------------------------------------------
    Process name       Process ID               fd             size            magic         buf->pid   buf->task_comm
    process1              971               23          3145728               36              971       process2
    process1              971               24          1048576               38              971       process2
   ........

    句柄栈信息

    当判定句柄泄漏后，会hook 该进程的pipe/open等系统调用10分钟，抓取调用栈，并基于相同调用栈聚类。如下每一行都是一个调用栈，调用顺序为从右到左，其中num后面的数字表示这个调用栈总共有多少个，bt后面为具体调用栈。具体栈信息可通过addr2line解析到对应的函数。

    *****************************
LOGGER_MEMCHECK_FD_STACK_INFO
pid: 12326
get stack time: 2024/06/17 19:16:48
==============================FdTrack Stack==============================
Generated by HiviewDFX @OpenHarmony
==============================Sorted by num==============================
num 8272 bt [/system/lib64/libfdleak_tracker.so+0x1fb58] [/system/lib/ld-musl-aarch64.so.1+0x1d3154] [/system/lib/ld-musl-aarch64.so.1+0x148940] [/system/lib64/platformsdk/libuv.so+0x1ab30] [/system/lib64/platformsdk/libuv.so+0x1cbd0] [/system/lib64/module/file/libfs.z.so+0x17109c] [/system/lib64/module/file/libfs.z.so+0x170af4] [/system/lib64/module/file/libfs.z.so+0x1701c8] [/system/lib64/platformsdk/libace_napi.z.so+0x34828]
num 3968 bt [/system/lib64/libfdleak_tracker.so+0x1fb58] [/system/lib/ld-musl-aarch64.so.1+0x1d3154] [/system/lib64/platformsdk/libipc_core.z.so+0x4ac64] [/system/lib64/platformsdk/libbackup_kit_inner.z.so+0x532d4] [/system/lib64/platformsdk/libbackup_kit_inner.z.so+0x4f8fc] [/system/lib64/platformsdk/libipc_core.z.so+0x38420] [/system/lib64/platformsdk/libipc_core.z.so+0x4e99c] [/system/lib64/platformsdk/libipc_core.z.so+0x4eb34] [/system/lib64/platformsdk/libipc_core.z.so+0x4edc8]
num 3968 bt [/system/lib64/libfdleak_tracker.so+0x1fb58] [/system/lib/ld-musl-aarch64.so.1+0x1d3154] [/system/lib64/platformsdk/libipc_core.z.so+0x4ac64] [/system/lib64/platformsdk/libbackup_kit_inner.z.so+0x532b0] [/system/lib64/platformsdk/libbackup_kit_inner.z.so+0x4f8fc] [/system/lib64/platformsdk/libipc_core.z.so+0x38420] [/system/lib64/platformsdk/libipc_core.z.so+0x4e99c] [/system/lib64/platformsdk/libipc_core.z.so+0x4eb34] [/system/lib64/platformsdk/libipc_core.z.so+0x4edc8]

    注意

    1、这里统计的是10分钟内全量申请句柄的调用栈，并没有将已经close的去掉。

    2、栈信息只有在log版本直接存在，nolog版本若未开“开发者模式”，则不抓取栈信息，如果发现不存在栈信息，可以打开开发者模式抓取。

线程泄漏日志规格

故障日志文件名：[pid]_thread_leak.txt （方式一） 或 RESOURCE_OVERLIMIT_[TIMESTAMP]_[PID].log（方式三）

日志头部信息

字段

说明

time

检测到线程泄漏的时间

pid

发生故障进程的pid，用于在流水中查询相关进程信息

vss

单个进程全部可访问的地址空间，其大小可能包括还尚未在内存中驻留的部分

rss

单个进程实际占用的内存大小，包括该进程所使用共享库全部内存大小。

process

发生故障的应用包名

summary

判定泄漏时进程线程总数


time: 2024/06/27 03:45:19
pid: 41897
vss: 12783644
rss: 2229352
process: process1
summary: 879

线程类泄漏详细信息

  • Top 10 Thread Name：按照线程名聚类，获取泄漏最多的线程，第一列为泄漏数量，第二列为线程名称（若创建线程时未指定线程名，则表现出是线程名和进程名相同）。
    Top 10 Thread Name:
913    process1
3    gpu-work-client
2    OS_Actor_402
1    IPC_11_13795
1    IPC_12_13796
1    IPC_13_13797
  • 线程启动信息：可根据线程启动时间推测。

    字段

    说明

    tid

    检测到泄漏时未释放线程的线程号

    thread_name

    未释放的线程名

    start_time(jiffies)

    线程创建时间


    ======================================================
tid    thread_name    start_time(jiffies)
221    process1    4688297
240    IPC_3_4318    3081382
...
...
  • 线程快照：抓取判定泄漏时线程的调用栈，可由此看下线程做的任务推测线程未退出的原因（如：__pthread_cond_timedwait表示线程正在等待唤醒）。
    ======================================================
Result: 0 ( no error )
Timestamp:2024-06-27 03:45:20.000
Pid:41897
Uid:1013
Process name:process1
Tid:1527, Name:xxx
#00 pc 00000000001b6464 /system/lib/ld-musl-aarch64.so.1(__timedwait_cp+192)(98dc7600a0fc62125e291b93ca336154)
#01 pc 00000000001b8468 /system/lib/ld-musl-aarch64.so.1(__pthread_cond_timedwait+188)(98dc7600a0fc62125e291b93ca336154)
#02 pc 00000000000c108c /system/lib64/libc++.so(std::__h::condition_variable::wait(std::__h::unique_lock<std::__h::mutex>&)+20)(9cbc937082b3d7412696099dd58f4f78242f9512)
#03 pc 000000000024654c /system/lib64/platformsdk/xxx.so(mindspore::Worker::WaitUntilActive()+204)(534ce78b66262dc14658c35fa018662f)
#04 pc 000000000023da14 /system/lib64/platformsdk/xxx.so(mindspore::ActorWorker::RunWithSpin()+256)(534ce78b66262dc14658c35fa018662f)
#05 pc 000000000023edb0 /system/lib64/platformsdk/xxx.so(void* std::__h::__thread_proxy[abi:v15004]<std::__h::tuple<std::__h::unique_ptr<std::__h::__thread_struct, std::__h::default_delete<std::__h::__thread_struct>>, void (mindspore::ActorWorker::*)(), mindspore::ActorWorker*>>(void*)+60)(534ce78b66262dc14658c35fa018662f)
#06 pc 00000000001baac0 /system/lib/ld-musl-aarch64.so.1(start+236)(98dc7600a0fc62125e291b93ca336154)
........

内存泄漏日志规格

JS内存泄漏

故障日志文件名：memleak-js-[process_name]-[pid]-[tid]-[timestamp].heapsnapshot（方式一） 或 RESOURCE_OVERLIMIT_[TIMESTAMP]_[PID].log（方式三）

该文件记录了对象的详细信息，可通过IDE打开展示。

native内存泄漏

故障日志文件名：泄漏日志获取中方式一和方式三文件名不同，方式三为RESOURCE_OVERLIMIT_[TIMESTAMP]_[PID].log，根据内容区分，方式一如下所示：

  • 日志文件：memleak-native-[process_name]-[pid]-sample.txt，里面展示了进程号，进程名，基线值，内存采样的情况，可以直观的观察到内存的变化情况。

    字段

    说明

    threshold

    系统设定的该进程基线（也可由应用自身通过setAppResourceLimit接口设置）

    PssMemory

    记录了realtime时刻采集的PSS值，用于和threshold比较


    pid:    2017
processName:    process1
threshold:    32808(KB)
TopPssMemory:    118643(KB)
RealPssMemory:    84014(KB)    realtime:    2024/06/26 04:42:30

index           time(s)         PssMemory(KB)   realtime
0               118264          81890           2024/06/26 04:00:39
1               118385          81970           2024/06/26 04:02:39
......
  • 日志文件：memleak-native-[process_name]-[pid]-smaps.txt

    字段

    说明

    threshold

    系统设定的该进程基线（也可由应用自身通过setAppResourceLimit接口设置）

    PssMemory

    记录了realtime时刻采集的PSS值，用于和threshold比较

    LOGGER_MEMCHECK_MEMINFO

    下方记录了整机meminfo内存信息，如MemTotal、MemFree等

    LOGGER_MEMCHECK_SMAPS_INFO

    下方记录了该进程的smaps汇总信息

    LOGGER_MEMCHECK_DETIAL_INFO

    下方记录了该进程的jemalloc快照详细信息


    Generated by HiviewDFX @OpenHarmony
LOGGER_MEMCHECK_GERNAL_INFO
    pidNumber: 2017
    processName: process1
    PidStartTime: 1602
    TopPssMemory: 83505

*****************************
LOGGER_MEMCHECK_MEMINFO
MemTotal:                             11332540 kB
MemFree:                               1686056 kB
......

LOGGER_MEMCHECK_SMAPS_INFO
-------------------------------[memory]-------------------------------
                                    Shared      Shared      Private     Private
Size        Rss         Pss         Clean       Dirty       Clean       Dirty       Swap        SwapPss     Counts                        Name
2048        0           0           0           0           0           0           0           0           1                             /dev/__parameters__/param_sec_dac
.......

*****************************
LOGGER_MEMCHECK_DETIAL_INFO
                            allocated         nmalloc   (#/sec)         ndalloc   (#/sec)       nrequests   (#/sec)           nfill   (#/sec)          nflush   (#/sec)
small:                      183785560        12591759       619        10371251       510         1289491        63         1313204        64          956094        47
large:                       31059968            3359         0            2946         0            3359         0            3359         0               0         0
total:                      214845528        12595118       619        10374197       510         1292850        63         1316563        64          956094        47
......

bins:           size ind    allocated      nmalloc (#/sec)      ndalloc (#/sec)    nrequests   (#/sec)  nshards      curregs     curslabs  nonfull_slabs regs pgs   util       nfills (#/sec)     nflushes (#/sec)       nslabs     nreslabs (#/sec)      n_lock_ops (#/sec)       n_waiting (#/sec)      n_spin_acq (#/sec)  n_owner_switch (#/sec)   total_wait_ns   (#/sec)     max_wait_ns  max_n_thds
                   8   0       198920       163820       8       138955       6       119703         5        1        24865           56             19  512   1  0.867         6526       0         4008       0           96        26995       1           10990       0               0       0               0       0            1226       0               0         0               0           0
                  16   1      1802688      1143707      56      1031039      50       221165        10        1       112668          563            309  256   1  0.781       105471       5        82548       4         1942        80503       3          191126       9               0       0              14       0            4316       0               0         0               0           0
                  32   2      9954560      1867465      91      1556385      76       267993        13        1       311080         2614            503  128   1  0.929       177825       8       136745       6         7713       176923       8          325128      15               2       0              52       0            8139       0               0         0               0           1
                  48   3     35382816      3763756     185      3026614     148       300952        14        1       737142         2953            220  256   3  0.975       371881      18       283650      13        12022        60637       2          667997      32               2       0              17       0            2725       0               0         0               0           1
......
  • 栈信息日志文件：memleak-native-[process_name]-[pid]-[timestamp].txt

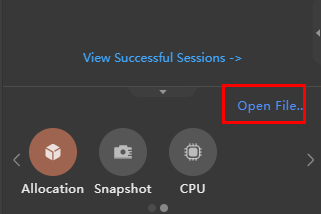

    • 检测到泄漏后抓取的15min 进程内存trace，可将日志如下图通过Open File加载到IDE profiler解析。

    • All Heap：框选后展示抓取内存的15分钟内的内存情况，记录了hook malloc等系统调用的堆栈。Native日志是以so+偏移的形式展示调用栈（每一行表示一次内存分配行为调用栈），需要结合符号表进一步分析。

      • Existing：剩余未释放的内存
      • #Existing：剩余未释放的内存的申请次数
      • Total Bytes：申请的总内存
      • #Total：申请的总内存的申请次数
      • Transient：已释放的内存
      • #Transient：已释放的内存的申请次数

      点击Call Info可以看到如下的火焰图，将类型选择为Created & Existing，图中栈调用关系为从下到上，长度越长代表在剩余内存中所占的比例越高。

      说明

      部分栈单看Existing可能感觉泄漏不大或者和检测到的内存峰值相差很多，但是栈里只是抓取的15分钟内的堆栈信息和内存申请，很多进程泄漏是以几十甚至几百小时为单位的，长时间的泄漏达到上报时的泄漏大小。

    • All Anonymous VM：框选后记录了当前hook mmap系统调用的堆栈信息。

      同样选择Created & Existing，表示在hook抓取内存申请未释放的。长度越长代表在剩余内存中占用越多，优先排查。

ashmem/gpu/ion内存泄漏

  • 日志文件：memleak-kernel-[module]-0-sample.txt（方式一） 或 RESOURCE_OVERLIMIT_[TIMESTAMP]_[PID].log（方式三）

    字段

    说明

    memoryName

    内核内存类型（ashmem/gpu/ion）

    softThreshold

    设定的软门限（超过8个采样周期，即30+分钟超过软门限后判定泄漏）

    hardThreshold

    设定的硬门限（单次超过硬门限后判定泄漏）

    topMemory

    检测到的内核内存峰值

    time(s)

    采样kernel内存的时间

    kernelMemory(KB)

    抓取的内核内存峰值

    realtime

    抓取该内存峰值的时间点


    memoryName:gpu
softThreshold:2300(MB)
hardThreshold:3450(MB)
topMemory:4876824(KB)
time(s) kernelMemory(KB)realtime
247681  4876824         2024/06/24 08:27:52
  • 日志文件：memleak-kernel-[module]-0-[timestamp].txt（方式一）

    检测到ashmem/gpu/ion内存泄漏时，会抓取整机ashmem/gpu/ion内存信息，ashmem/ion与句柄泄漏ashmem/dmabuf日志规格相同，参考ashmem/dmabuf类型句柄，gpu内存规格信息如下：

    一个ctx为一个进程，根据used summary识别哪个进程占用最大进行分析，然后进一步分析channel(按照单个对象大小排序)确定是否存在泄漏，如下4 / 160 表示有4个对象，总大小160B，即单个对象大小40B。

    LOGGER_MEMCHECK_PROC_INFO
render_service
ctx_1       1689       1455 used summary:3362426880 grow:0 driver:10432512 kmd:3260416 jit:131072
Channel: xx default device (Total memory: 730594)
  1:                    2 / 2
  6:                    4 / 160
  7:                    6 / 384
  8:                  163 / 20928
  9:                 1573 / 604160
 10:                   48 / 24576
 11:                    2 / 2048
 13:                    2 / 12800
 15:                    4 / 65536
......
ctx_3       1689       1455 used summary:3522560 grow:0 driver:3321856 kmd:3260416 jit:0
ctx_2       1689       1455 used summary:3362426880 grow:0 driver:10432512 kmd:3260416 jit:131072
process1
......
......
ctx_0       1689       1455 used summary:28672 grow:0 driver:28672 kmd:0 jit:0
process2
......

问题定位步骤与思路

句柄泄漏问题分析方法

案例一：

某应用上报句柄泄漏，/data/storage/el1/bundle/entry.hap句柄个数 5000+，推测entry.hap泄漏。

Leaked fd Top 10:
5663    /data/storage/el1/bundle/entry.hap
125    ashmem
22    eventpoll
22    eventfd
16    pipe
13    socket
Top Dir Type 10:
5711  /data/storage/el
4    /dev/urandom
3    /dev/null
2    /proc/
2    /dev/binder

分析：

1.包管理接口问题，open hap未释放句柄，但这个问题只报在应用进程内，且只有XXX应用单应用上，其他未复现，暂时排除；

2.应用自身问题，不断open 这个文件句柄未释放，传递给三方能力开发者（确认为该问题）。

案例二：

某service上报句柄泄漏，/system/lib占用的so句柄个数超过5000+

time: 2024/07/09 08:32:16
pid: 1386
process: XXX
leaked fd nums: 5022
FdCount    FileDescriptor
*****************************
Leaked fd Top 10:
179    /system/lib64/libinsightintent_common.z.so
179    /system/lib64/platformsdk/libzuri.z.so
179    /system/lib64/platformsdk/libpdfinner.z.so
179    /system/lib64/platformsdk/libwant.z.so
179    /system/lib64/platformsdk/libtokenid_sdk.z.so
179    /system/lib64/chipset-pub-sdk/libcrypto_openssl.z.so
179    /system/lib64/chipset-pub-sdk/libjsoncpp.z.so
179    /system/lib64/libai_datasync_innerapi.z.so
179    /system/lib64/libai_framework_innerapi.z.so
179    /system/lib64/libai_label_detect_innerapi.z.so
Top Dir Type 10:
5012    /system/lib
3    /dev/null
1    /dev/binder
1    /dev/kmsg
1    /dev/tty
1    /sys/kernel/debug/tracing/trace_marker
*****************************
LOGGER_MEMCHECK_FD_STACK_INFO
pid: 1386
get stack time: 2024/07/09 08:42:22
==============================FdTrack Stack==============================
Generated by HiviewDFX @OpenHarmony
==============================Sorted by num==============================
num 1134 bt [/system/lib64/libfdleak_tracker.so+0x20248] [/system/lib/ld-musl-aarch64.so.1+0x144dfc] [/system/lib/ld-musl-aarch64.so.1+0xba5b0] [/system/lib/ld-musl-aarch64.so.1+0xd1ac] [/system/lib/ld-musl-aarch64.so.1+0x7c30] [/system/lib/ld-musl-aarch64.so.1+0x48e8] [/system/lib/ld-musl-aarch64.so.1+0x62bc] [/system/lib64/platformsdk/libsamgr_common.z.so+0xdb88] [/system/lib64/platformsdk/libsamgr_common.z.so+0xde58]
num 42 bt [/system/lib64/libfdleak_tracker.so+0x20248] [/system/lib/ld-musl-aarch64.so.1+0x144dfc] [/system/lib/ld-musl-aarch64.so.1+0xba5b0] [/system/lib/ld-musl-aarch64.so.1+0xd1ac] [/system/lib/ld-musl-aarch64.so.1+0x7c30] [/system/lib/ld-musl-aarch64.so.1+0x6250] [/system/lib64/platformsdk/libsamgr_common.z.so+0xdb88] [/system/lib64/platformsdk/libsamgr_common.z.so+0xde58] [/system/lib64/platformsdk/libsystem_ability_fwk.z.so+0x127d0]
num 1 bt [/system/lib64/libfdleak_tracker.so+0x20248] [/system/lib/ld-musl-aarch64.so.1+0x144dfc] [/system/lib64/platformsdk/libfwmark_client.z.so+0x4208] [/system/lib64/chipset-pub-sdk/libhisysevent.z.so+0x13abc] [/system/lib64/chipset-pub-sdk/libhisysevent.z.so+0x13eec] [/system/lib64/chipset-pub-sdk/libhisysevent.z.so+0x7b08] [/system/lib64/platformsdk/libsamgr_common.z.so+0x26c38] [/system/lib64/platformsdk/libsamgr_common.z.so+0x26998] [/system/lib64/platformsdk/libsamgr_common.z.so+0x294ec]
END
  1. /system/lib句柄超过5000个，从Leaked fd Top 10信息可以看出都是so，推测为dlopen获取的句柄未释放。
  2. 根据“LOGGER_MEMCHECK_FD_STACK_INFO”下hook open等系统调用获取的调用栈，发现第一个栈在hook的10分钟内申请了1134次句柄，高度怀疑这个栈。
  3. 获取这些so的符号表（libfdleak_tracker.so是维测用的so，可忽略），通过addr2line获取调用栈。
  4. 对应的代码调用顺序如下：

    dlopen获取的句柄的位置如下，fd存在saProfile，需要进一步查看saProfile的释放时机。

    搜索saProfile的释放位置，发现只有在ParseUtil对象析构时才会释放fd资源。

    找到调用者的位置，发现定义了一个类内的私有变量，而这个类的对象一直没析构，导致profileParser_一直没析构，从而导致fd资源一直未释放。

线程泄漏分析方法

某应用总线程数超700，上报线程泄漏。

  1. 看线程数量发现 thread1 线程数达到677：

  2. 看这些线程的状态（如：死锁、空闲等等）

    查看线程快照发现栈顶都是__pthread_cond_timedwait，线程都处于等待唤醒，但是线程数较多，优先排查线程创建的地方，往下发现全部归属于libijkplayer.so 内部（开发者so）的线程池，怀疑线程池过大造成。

内存泄漏分析方法

JS泄漏

应用侧声明的class、struct、enum，以及通过new创建的实例对象、build中声明的组件、lambda表达式创建的匿名函数，对应在ArkTs虚拟机中都会创建对应的内存对象，虚拟机会自动在内存对象的属性中引用依赖上下文的闭包环境，从而产生隐式的一些引用关系，比较容易产生内存泄漏。

  1. 如果自动上报的只有1份heapdump，需要根据实际应用逻辑，按照Retained Size排序，看是否当前对象个数超过业务逻辑预期（比如X1000、X10000个对象的，明显是存在异常的），如果超过就根据该对象的引用关系查找泄漏点；如下案例，存在26个Note JSObject对象，与实际业务不符合，需要进一步查其引用关系判断是否泄漏：

  2. 使用IDE Snapshot能力可抓取两次heapdump，通过比较两次heapdump的对象delta进行分析：

    Statistics功能可以用来查看全量内存信息，Comparison功能可以用来对比两份内存快照。

如下：

  1. 在profiler模块，在操作前后采集两次snapshot看一下delta（按照delta排序）；
  2. 找到和业务相关的对象；
  3. 展开业务代码根节点，通过Distance观察引用路径，值越小表示离GC Root的距离越近，展开节点依次找到最小的值，看一下这些业务对象个数是否符合当前这个页面的预期，是否存在循环引用或者闭包问题导致泄漏。

    注意

    每次抓snapshot会触发1次GC，snapshot文件中展示的对象都是经过GC后因GC根可达无法释放的对象。

Native泄漏

  1. 分析采样日志

    某应用 PSS泄漏，峰值内存TopPssMemory为1.3GB左右，且内存一直增长。

  2. 分析smaps日志
    • native泄漏有多种泄漏类型，具体可根据表格定位分析是哪一块泄漏，其中总PSS内存即sample文件的采样内存（可用最后一个）。

      泄漏类型

      判定方法

      定位方法

      虚拟机对象泄漏

      搜索关键字“ArkTS”，PSS和SWAP PSS列的值加起来，如果超过总PSS内存的50%，则说明是虚拟机对象内存过大

      同JS泄漏 heapdump分析方法

      堆内存泄漏

      搜索关键字“jemalloc”，PSS和SWAP PSS列的值加起来，如果超过总PSS内存的50%，则说明是堆内存过大

      基于nmd和profiler分析

      堆内存泄漏有两种可能：

      1、调用ARKUI的接口或者开发者的so，直接malloc申请的堆内存过大

      2、虚拟机对象持有堆内存引用，对象泄漏导致native内存过大

      ashmem泄漏

      搜索关键字“/dev/ashmem”，如果超过总PSS内存的50%，则说明是ashmem内存过大

      同ashmem泄漏分析方法

      1、开发者使用image组件、pixmap组件可能未释放

      2、开发者直接通过系统调用申请

      anon类型较大

      单个anon类型占用内存较大

      怀疑mmap内存未释放，直接排查profiler栈，框选 All Anonymous VM，筛选Created & Existing，排查内存占用最多的部分

    本例当前应用 jemalloc大小 1GB左右，怀疑堆内存泄漏。

    • 基于nmd（堆内存快照，判定泄漏时，堆内存布局的快照）和profiler分析：

      nmd看堆内存总共1.3GB左右：

      native malloc detail记录抓取进程native日志时内存的快照信息，主要关注其size和allocated两列，有没有哪一块特别大，如果有，假设size为a（如64），就去调用栈中搜索size为a的内存申请，重点分析这行调用栈，极可能是泄漏点。

      size向下取整，要看一下所有size的块里面哪个比较大。

      说明

      Size：用户申请的内存经过对齐后的大小，jemalloc对齐size的分割是按照一个特定算法算的，8字节是最小单位，从第二个size开始，最小step是16，一个size到它的两倍size之间有4个分档。用户态传入的申请大小会向下对齐到离它最近的size中。

      Allocated：这个size申请的总内存

      如下图：

      单次申请80字节的堆内存有135MB左右

      单次申请128字节的堆内存有312MB左右

      优先怀疑这两个内存块。框选All Heap，解析profiler，选择Created & Existing。

      搜索80字节的，排查该堆栈：

      搜索128字节的，排查该堆栈：

      将堆栈反馈给三方能力开发者。

ashmem泄漏

图片共享内存一般有以下几种命名方式：

/dev/ashmem/PixelMap RawData, uniqueId: xxxx_xx
/dev/ashmem/JPEG RawData, uniqueId: 1845_2 (deleted)
/dev/ashmem/EXT RawData

这些内存都是由图片编解码框架提供的编解码工具申请的，申请代码如下：

// 以EXT RawData内存为例
const static string EXT_SHAREMEM_NAME = "EXT RawData";
static uint32_t ShareMemAlloc(DecodeContext &context, uint64_t count)
{
    ...
    auto fd = make_unique<int32_t>();
    *fd = AshmemCreate(EXT_SHAREMEM_NAME.c_str(), count);
    ...
}

解码框架本身没有问题，一旦完成解码，ashmem的所有权会转移给C++的PixelMap对象，如果是ashmem泄漏，基本上可以断定是C++层的PixelMap泄漏。

开发者首先排查是否存在如下可能：

  1. 开发者的应用使用了 Node-API 在native层创建并使用decode()解码获取PixelMap，但是可能存在申请未释放、把PixelMap缓存到应用生命周期的容器类中、引用计数多加等可能；
  2. 如果应用根本就没有使用 Node-API 实现C++代码，那么排查是否使用JS层的PixelMap，可能存在JS对象泄漏或者缓存太多导致PixelMap大量占用内存，可使用IDE 抓两次snapshot看一下对象的增量分析；
  3. 如果上述两种情况都不存在，那么很有可能ArkUI组件内部实现存在PixelMap泄漏。

图片文件句柄泄漏问题分析

  • 问题现象

    smaps中存在数量较多的图片文件路径为名称的内存块。

  • 分析业务

    从jsheap中可以看到，js侧ForEach数据源未发生泄漏，可以暂时排除应用业务逻辑的问题。

    分析代码后发现以下两处怀疑点：

    1.sceneSessionManager.getSessionSnapshot接口内部native实现是否可能存在泄漏；

    2.getImageInfo中实现引用了文件句柄，导致泄漏。

    通过注释代码后，可以定位到泄漏点在getImageInfo内部image.createImageSource，属于工具范围存在句柄泄漏。

  • 推荐建议（问题总结）

    应用侧对于不用的PixelMap要及时释放引用，每个未释放的PixelMap都会在底层产生一条/dev/ashmem/XXXX RawData 的共享内存占用。

ion泄漏

  1. 日志中搜索"Total dmaheap size of"查看哪个进程占用ION内存最多，如图：process6内存最多，定界到进程，找对应领域分析。

  2. 搜索magic这一列，magic相同表示属于用一块buffer，正常如下，应该是存在buffer流转，buffer被多个进程共享。
    Process name       Process ID           fd             size            magic         buf->pid   buf->task_comm
process1              965               41          1048576             6507              965       process1
process5              965               43          1048576             6507              965       process1
process6              965               44          1048576             6507              965       process1
  3. 如果存在如下的大量只存在一个进程内部的buffer，高概率怀疑存在泄漏，大概率是一个进程已经释放了，但是另一个进程未释放。
    Process name       Process ID            fd             size            magic         buf->pid   buf->task_comm
process6             39654               604          45441024             5105              1331       process1
  4. 目前因为采用了统一渲染机制，大部分ION内存都是在Render_service进程分配使用的，如果发现应用使用ION超标了，那么按照历史经验，高概率怀疑是PixelMap C++对象泄漏。
  5. 开发者首先排查是否存在如下可能：
    • 开发者的应用使用了 Node-API 在native层创建并使用decode()解码获取PixelMap，但是可能存在申请未释放、把PixelMap缓存到应用生命周期的容器类中、引用计数多加等可能；
    • 如果应用根本就没有使用 Node-API 实现C++代码，那么排查是否使用JS层的PixelMap，可能存在JS对象泄漏或者缓存太多导致PixelMap大量占用，可使用IDE 抓两次snapshot看一下对象的增量分析。

      如果上述两种情况都不存在，那么很有可能ArkUI组件内部实现存在PixelMap泄漏。

# harmonyos # java # 前端 # 华为 # android # 鸿蒙系统
Logo
HarmonyOS开发者社区

讨论HarmonyOS开发技术，专注于API与组件、DevEco Studio、测试、元服务和应用上架分发等。

更多推荐

#跟着若城学鸿蒙# HarmonyOS Next硬件虚拟化层开发与设备抽象实践?

HarmonyOS Next硬件虚拟化层开发与设备抽象实践 HarmonyOS Next硬件虚拟化层开发与设备抽象实践 随着物联网技术的快速发展，HarmonyOS Next作为下一代分布式操作系统，在硬件虚拟化和设备抽象方面展现了强大的潜力。本文将从硬件虚拟化层的架构设计、开发流程以及设备抽象的最佳实践等方面展开探讨。 一、硬件虚拟化层概述 硬件虚拟化层（Hardware Virtualiza

avatar HarmonyOS开发者社区

#跟着若城学鸿蒙# 跨端迁移场景下的UI状态保存与恢复机制?

跨端迁移场景下的UI状态保存与恢复机制 跨端迁移场景下的UI状态保存与恢复机制 在鸿蒙Next系统中，跨端迁移技术允许用户将一个任务从一个设备无缝迁移到另一个设备。例如，用户可以在手机上开始观看视频，并将其迁移到平板电脑或智慧屏上继续观看。这种场景下，UI状态的保存与恢复显得尤为重要，它直接影响用户体验的流畅性和一致性。 一、UI状态保存的基本原则 1. 数据完整性： 在迁移过程中，需要确保所有

avatar HarmonyOS开发者社区

#跟着若城学鸿蒙# 鸿蒙Next确定性时延保障：拓扑感知算法解析?

鸿蒙Next确定性时延保障：拓扑感知算法解析 鸿蒙Next确定性时延保障：拓扑感知算法解析 在现代分布式系统中，网络拓扑结构的复杂性和动态变化对系统的性能和可靠性提出了更高的要求。鸿蒙Next通过引入拓扑感知算法，实现了对网络环境的智能识别与优化，从而为关键任务提供确定性时延保障。本文将深入解析鸿蒙Next中的拓扑感知算法及其在确定性时延保障中的作用。 一、什么是拓扑感知算法？ 拓扑感知算法是一

avatar HarmonyOS开发者社区
