介绍

本示例基于C++侧录制渲染,ArkTs侧UI展示和接口功能。

  1. 预览:NDKCamera()
  2. 渲染:RenderThread()
  3. 取帧:glReadPixels()

基于OpenGL渲染实现Lut滤镜相机源码链接

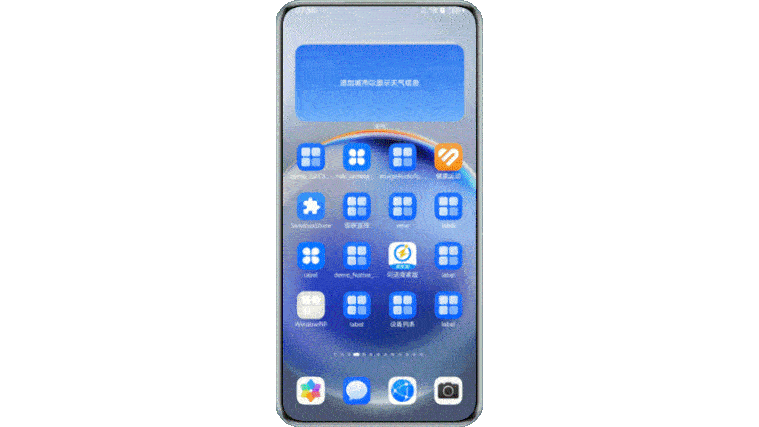

效果预览

图片名称

使用说明

  1. 预览:相机、设备、渲染器、管理器、窗口、初始化并开启
  2. 渲染:渲染线程进入渲染主循环,额外线程开启lut上传、任务信号、绑定纹理、输出滤镜
  3. 录制:渲染线程进入渲染主循环,录制线程进入录制循环
  4. 拍照:渲染线程进入渲染主循环,额外线程开启帧输出
  5. 保存:photoAccessHelper保存,SaveButton获取权限

实现思路

  1. 初始化:

    1) 获取环境XComponent对象和id,绑定nativeXComponent、render,注册回调,暴露接口

  2. 预览程序主流程:

    1) 获取render实例,渲染线程获取到nativeImageSurfaceid后,相机配置初始化并开启预览流

  3. 渲染程序主流程:

    1) 渲染线程初始化开启进入渲染主循环,初始化eglcontext、垂直同步、帧画面nativeimage生成并监听,根据条件封锁等待唤醒信号,主线程继续执行,nativexcomponent注册回调,回调自动获取window,window初始化eglsurface,eglsurface关联eglcontext,可获取eglsurfaceid,eglcontext配置egl渲染程序、矩阵

  4. 录制程序主流程:

    1) 获取render实例,配置视频格式,创建编码Surface,开始录制,进入录制主循环

  5. 获取渲染帧图像:

    1) glReadPixels获取帧数据

    2) 线程间获取图片先后顺序:渲染获取图片顺序后于执行任务顺序,导致当前任务无法获得当前渲染图,需要设置条件锁(线程和锁解决当前图片为最新获取图片)

    3) 图片数据、宽高可以获取到,但传回arkts侧一直接收不到(去除解码再编码步骤,image.createPixelMap直接把arraybufer转pixelmap解决)

    4) 图像上下颠倒、重复多次、花屏(数据上下倒转解决)

    5) 图片能正常获取到,渲染颜色混乱,滤镜之外带有额外滤镜颜色偏蓝紫(rb通道互换解决)

    6) 图片右侧部分空白,图片宽高倒转(原为屏幕宽高,录制宽高对调为录制高宽解决)
