概述

地图类应用为了提升用户的使用体验，对垂类内的核心功能进行了独特设计：

首页为了减少面板对地图的遮挡，采用手机端使用底部面板，而折叠屏展开态使用侧边面板的方式展示功能入口。
面板高度支持多档位调节，以根据用户需求展示信息。手机端及折叠屏默认中档位高度，用户在查看地图的同时可以看到常用的功能。宽屏设备屏幕空间充裕，面板可以拖拽至右侧。
用户查看地点详情时，选择地点后，地点详情信息展示在面板上。
在搜索结果页中，搜索框始终展示在面板上，避免遮挡地图视野。
在路线规划页中，用户上滑或下滑面板时，路线推荐方案布局自适应变化，以在不同大小的面板上展示相同的路线信息。
在宽屏设备上，导航页通过侧边小弹窗及侧边底部面板展示路线信息，避免遮挡地图视野。
应用提供服务卡片页，展示常用功能、常用地点或路况信息等用户关注的内容，用户可以通过卡片进入应用。
实况窗页可以在屏幕左上角实时更新定位、导航或打车的关键信息，并在通知中心中实时更新更多关键信息。

架构设计

HarmonyOS的分层架构主要包括三个层次：产品定制层、基础特性层和公共能力层，为开发者构建了一个清晰、高效、可扩展的设计架构。

页面开发

本章介绍地图导航应用中如何使用“一多”的布局能力，完成页面层级的一套页面、多端适配。下文将从不同页面展开，介绍每个页面区域使用到的具体的布局能力，帮助开发者从0到1进行地图导航应用的开发。

首页

首页通常在地图上展示当前位置信息，并且提供搜索地点、查看地点详情等功能入口，便于用户操作。观察首页在不同设备上的UX设计图，可以进行如下设计：

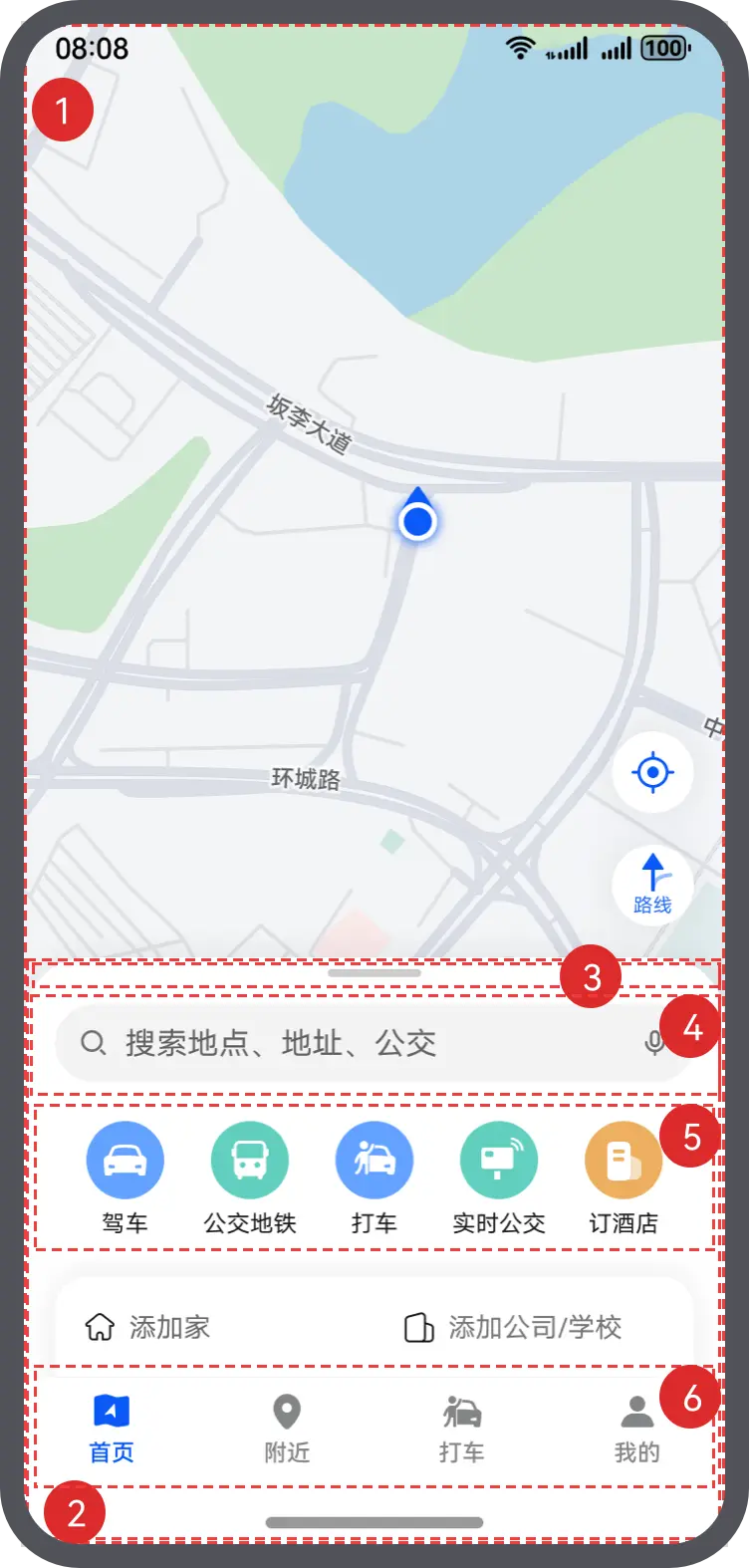

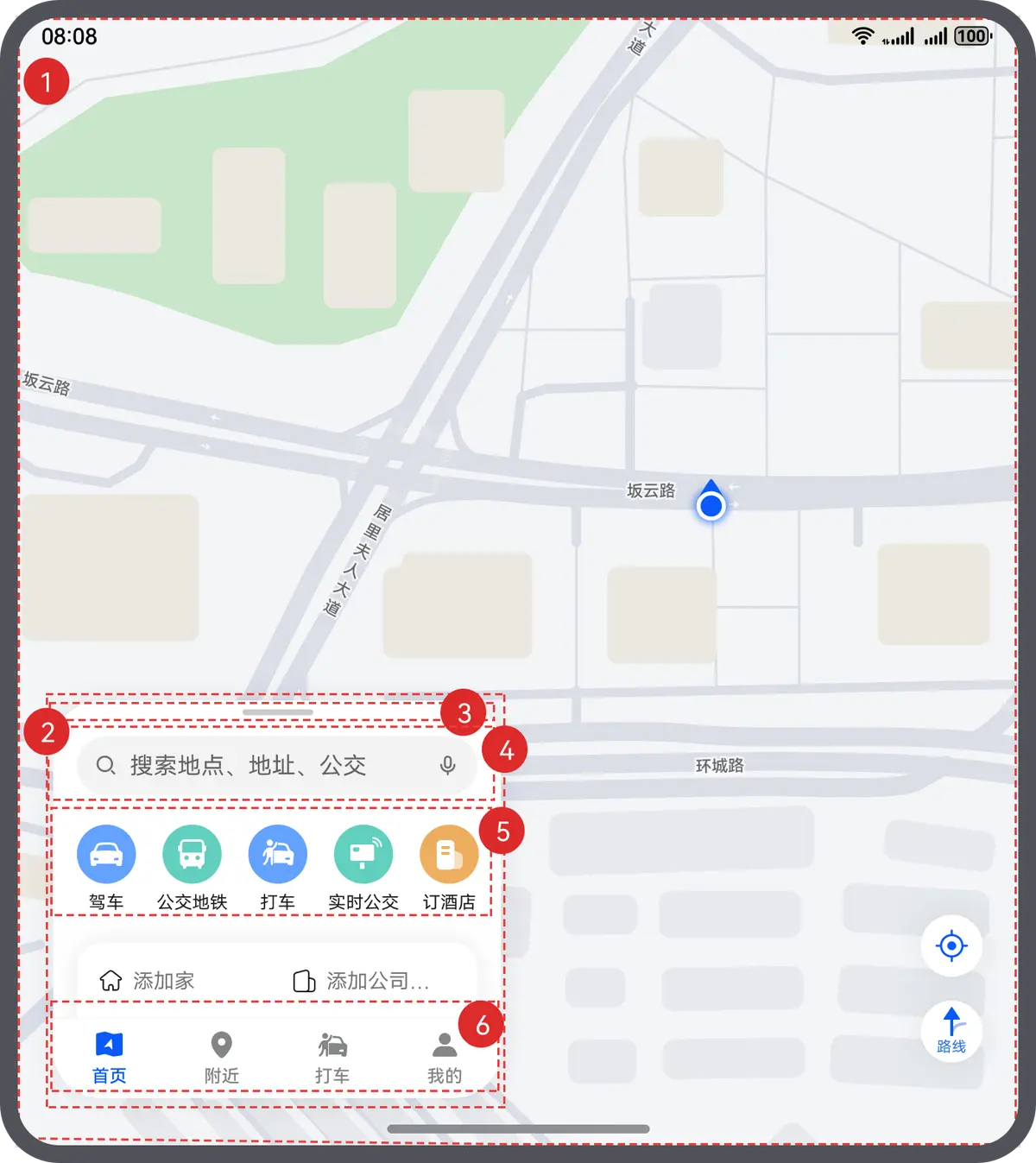

将首页分为6个区域，效果图如下：

	sm	md
效果图

对其中的各个区域分析使用的能力，实现方案如下表：

区域编号	简介	实现方案
1	地图	使用 MapComponent 组件实现地图的展示，默认占满窗口，并设置窗口的沉浸式。
2	面板	使用 Stack 组件，在地图上层嵌套 Column 组件实现面板，并借助栅格布局监听断点变化，设置在不同断点下面板的不同形态。在sm断点下面板底部展示，在md断点下悬浮展示。并通过绑定拖动手势实现在宽屏设备上的居左或居右变换。
3	拖动区域	通过绑定拖动手势实现面板高度变换，当前支持三个档位变换调节。
4	搜索框	使用 TextInput 组件实现搜索框效果，通过 onSubmit 事件实现搜索功能。
5	功能选择	使用 Grid 组件实现均分能力，并在面板高度切换时，展示不同行数的功能。
6	页签	Tabs组件实现延伸能力。

面板通过Stack组件，在MapComponent上嵌套Column实现，并通过手势的判定，实现面板多档位调节及位置改变。

// features/map/src/main/ets/view/MapView.ets
build() {
  Stack({ alignContent: Alignment.BottomStart }) {
    MapComponent({ mapOptions: this.mapOption, mapCallback: this.callback })

    Column() {
      Row() {
        // ...
      }
      .height($r('app.float.bar_height'))
      .width(Common.FULL_WIDTH)
      .justifyContent(FlexAlign.Center)
      .gesture(
        PanGesture(this.panOptionHeight)
          .onActionStart((event?: GestureEvent) => {
            Logger.info('Height change pan start.');
          })
          .onActionUpdate((event?: GestureEvent) => {
            if (event) {
              let height = this.columnHeight - event.offsetY;
              this.tempColumnHeight = height;
              if (this.tempColumnHeight < Common.HEIGHT_LOW) {
                this.tempColumnHeight = Common.HEIGHT_LOW;
              }
              if (this.tempColumnHeight > this.columnMaxHeight) {
                this.tempColumnHeight = this.columnMaxHeight;
              }
            }
          })
          .onActionEnd(() => {
            if (this.tempColumnHeight > (this.columnMaxHeight - Common.HEIGHT_MIDDLE) / 2 + Common.HEIGHT_MIDDLE) {
              this.columnHeight = this.columnMaxHeight;
              this.isShowBack = false;
            } else if (this.tempColumnHeight < (Common.HEIGHT_MIDDLE - Common.HEIGHT_LOW) / 2 + Common.HEIGHT_LOW) {
              this.columnHeight = Common.HEIGHT_LOW;
              this.isShowBack = true;
            } else {
              this.columnHeight = Common.HEIGHT_MIDDLE;
              this.isShowBack = true;
            }
            this.tempColumnHeight = this.columnHeight;
          })
      )
      // ...
    }
    // ...
    .gesture(
      PanGesture(this.panOptionPosition)
        .onActionStart((event?: GestureEvent) => {
          Logger.info('Position change pan start.');
        })
        .onActionUpdate((event?: GestureEvent) => {
          if (event) {
            let position = this.left + event.offsetX;
            this.tempLeft = position;
            if (this.tempLeft < Common.LEFT_MD) {
              this.tempLeft = Common.LEFT_MD;
            }
            if (this.tempLeft > Common.RIGHT_MD) {
              this.tempLeft = Common.RIGHT_MD;
            }
          }
        })
        .onActionEnd(() => {
          if (this.tempLeft < Common.CHANGE) {
            this.left = Common.LEFT_MD;
          } else {
            this.left = Common.RIGHT_MD;
          }
          this.tempLeft = this.left;
        })
    )
    // ...
  }
  .height(Common.FULL_HEIGHT)
  .width(Common.FULL_WIDTH)
}

地点详情页

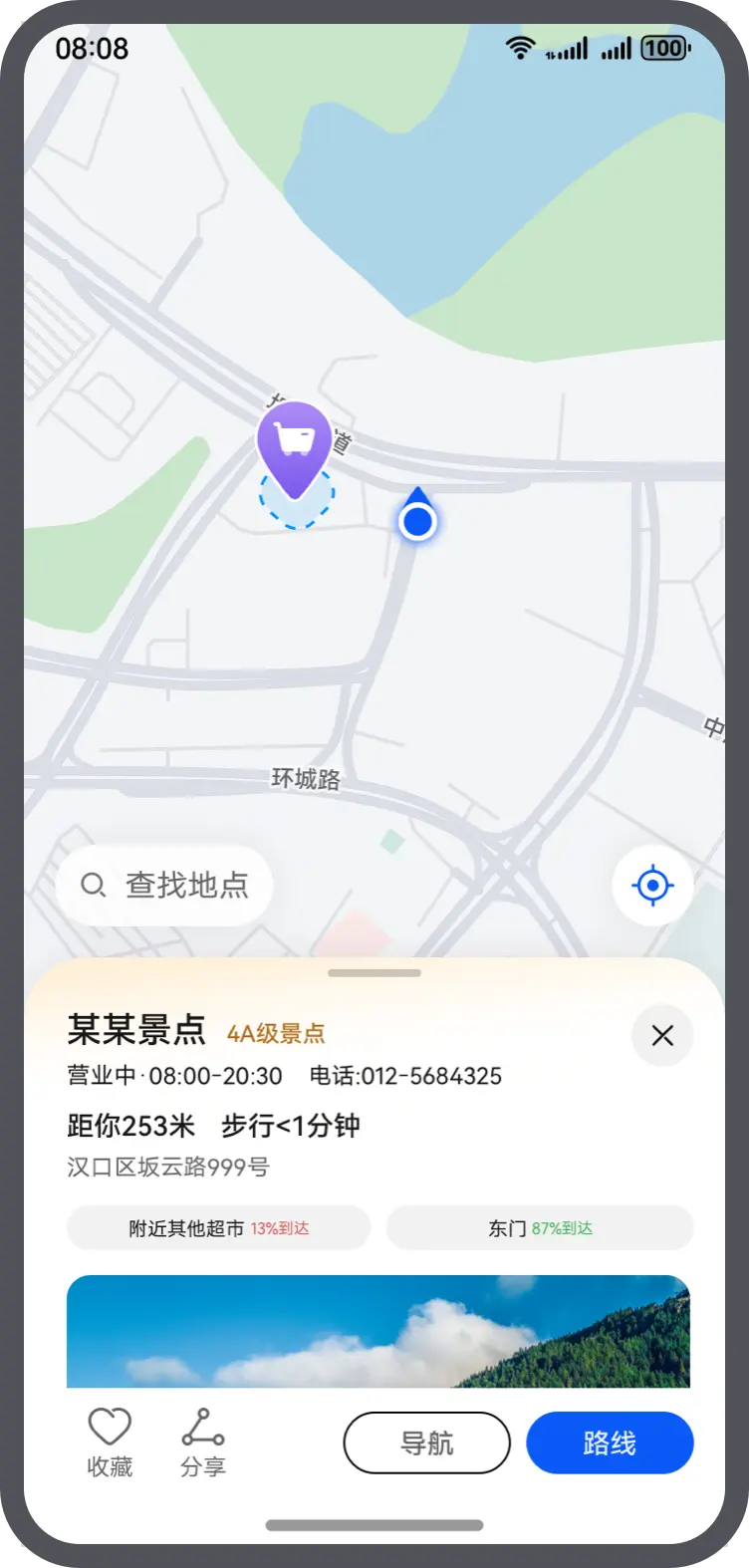

地点详情页展示用户所选地点的详细信息，并提供导航及路线规划入口。观察地点详情页在不同设备上的UX设计图，可以进行如下设计：

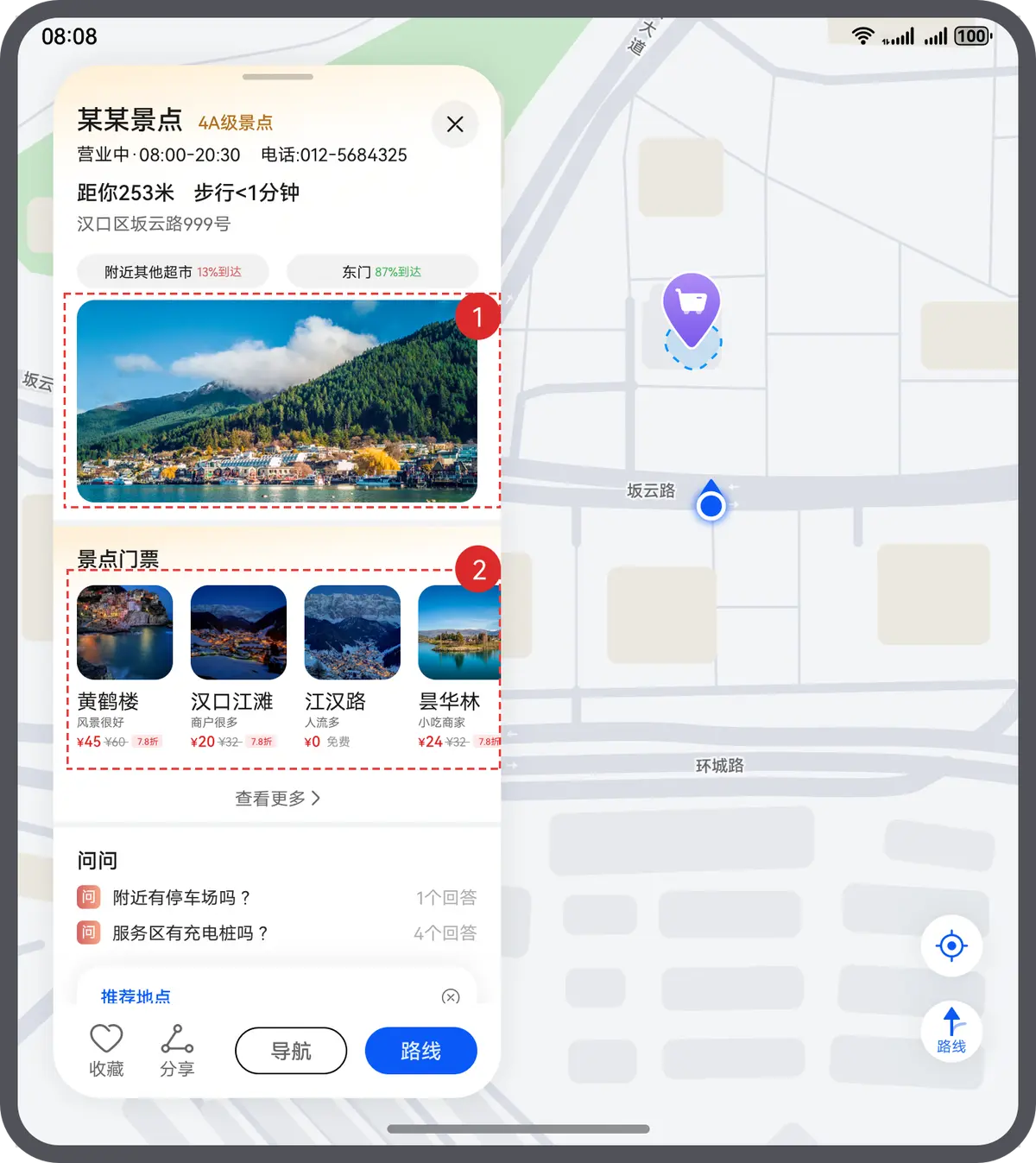

将地点详情页划分为2个区域，效果图如下：

	sm	md
效果图

对其中的各个区域分析使用的能力，实现方案如下表：

区域编号	简介	实现方案
1	图片轮播区	Swiper 实现图片轮播切换。
2	景点信息	List组件实现延伸能力。

搜索结果页

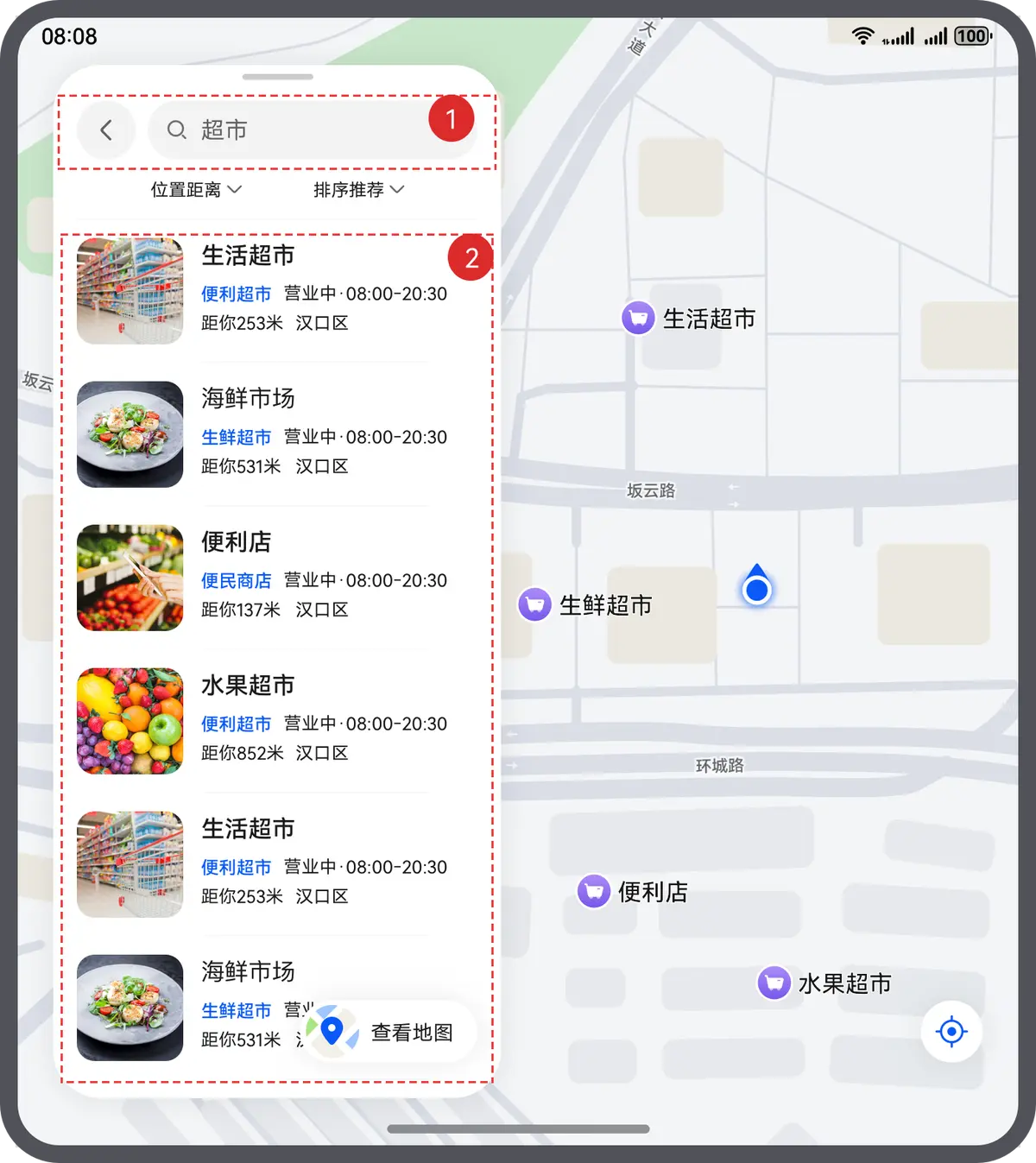

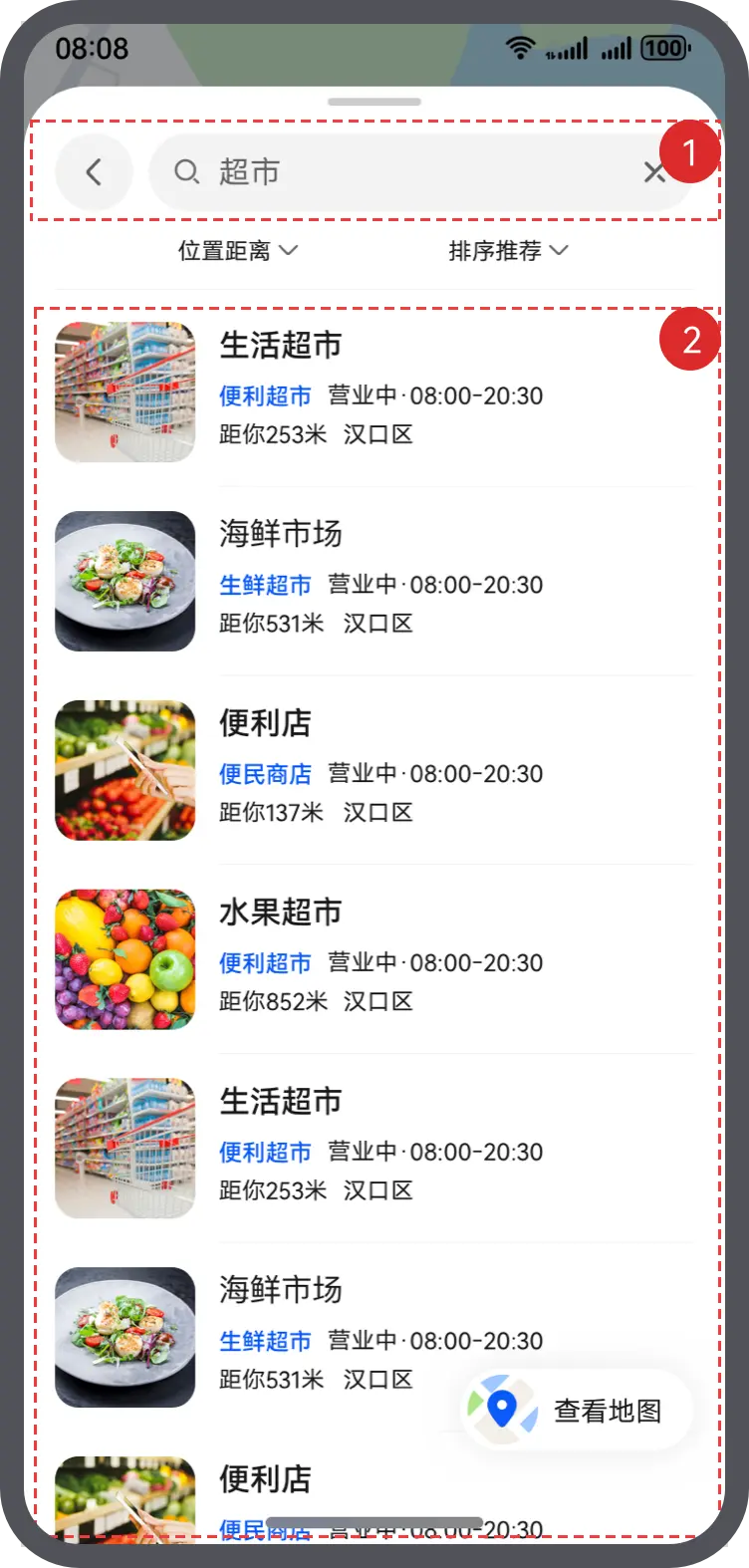

搜索结果页展示根据用户的输入内容得到的附近相关地点列表。观察搜索结果页在不同设备上的UX设计图，可以进行如下设计：

将搜索结果页划分为2个区域，效果图如下：

	sm	md

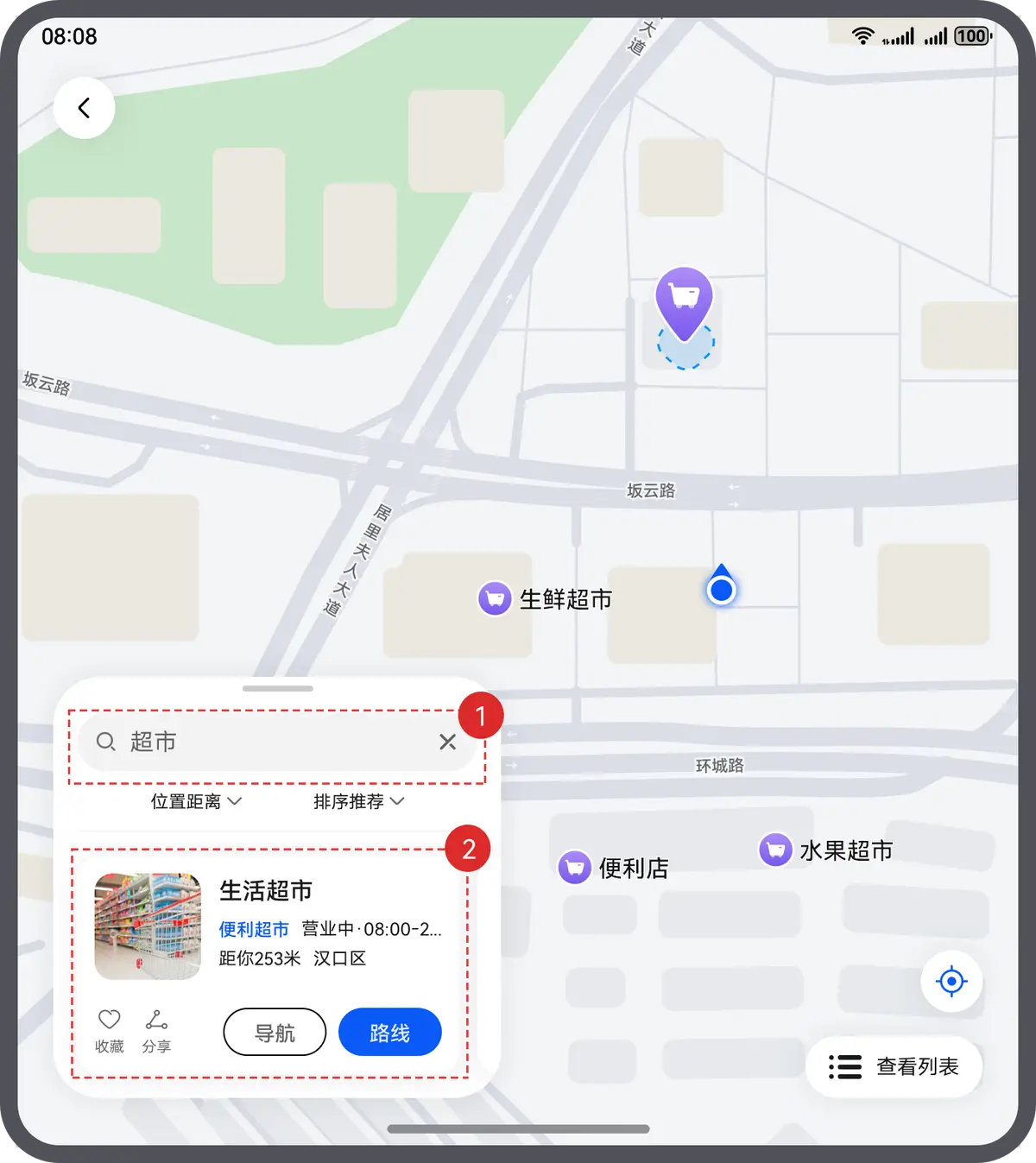

搜索结果列表-中档位面板效果
搜索结果列表-高档位面板效果

对其中的各个区域分析使用的能力，实现方案如下表：

区域编号	简介	实现方案
1	搜索框	搜索内容后右侧按钮转变为取消。
2	搜索结果列表	面板处于中档位时采用 Swiper 实现延伸能力，高档位时采用 List组件实现延伸能力。

路线规划页

路线规划页默认通过驾车路线规划最多三条路线，并展示相关信息。观察路线规划页在不同设备上的UX设计图，可以进行如下设计：

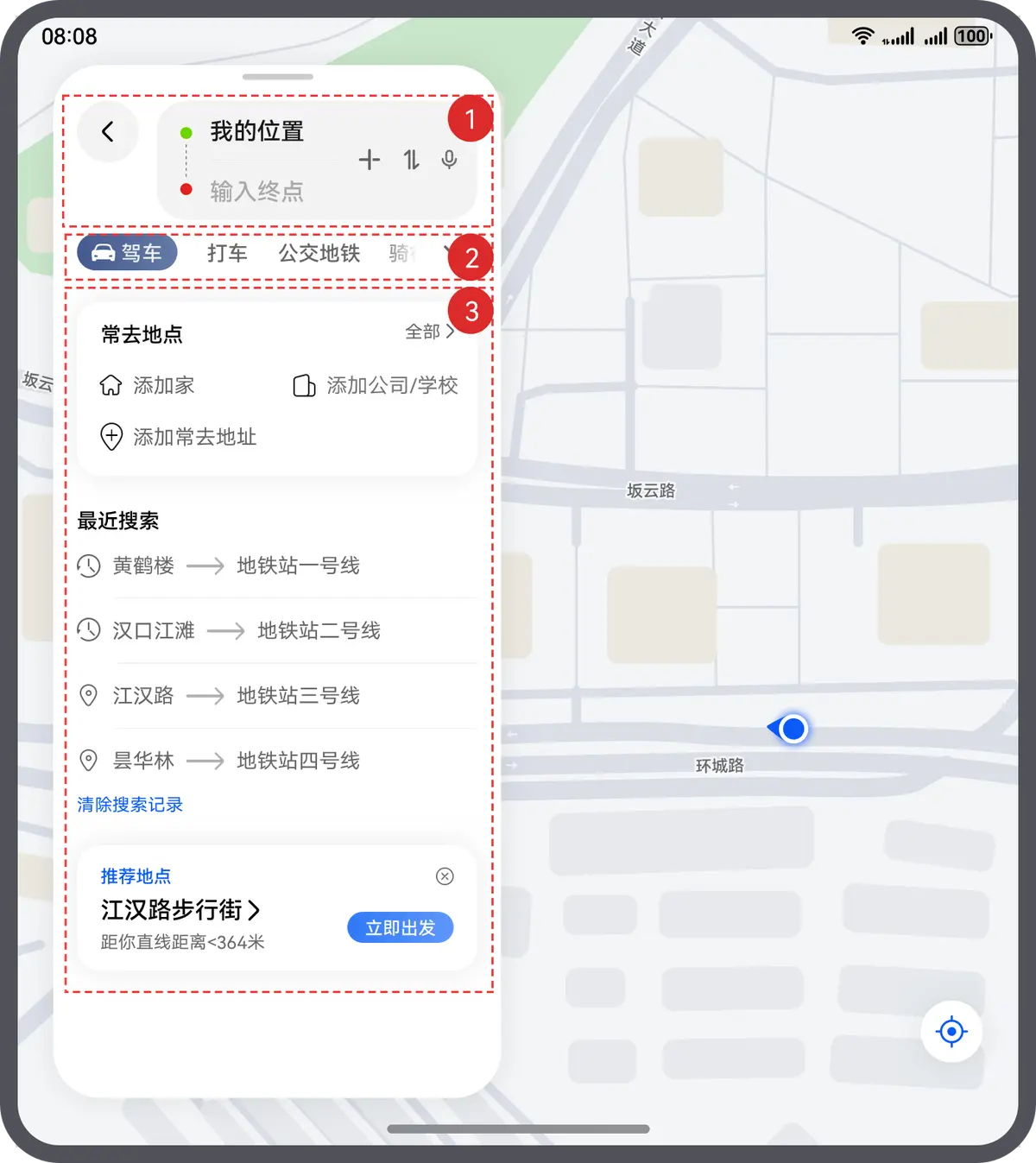

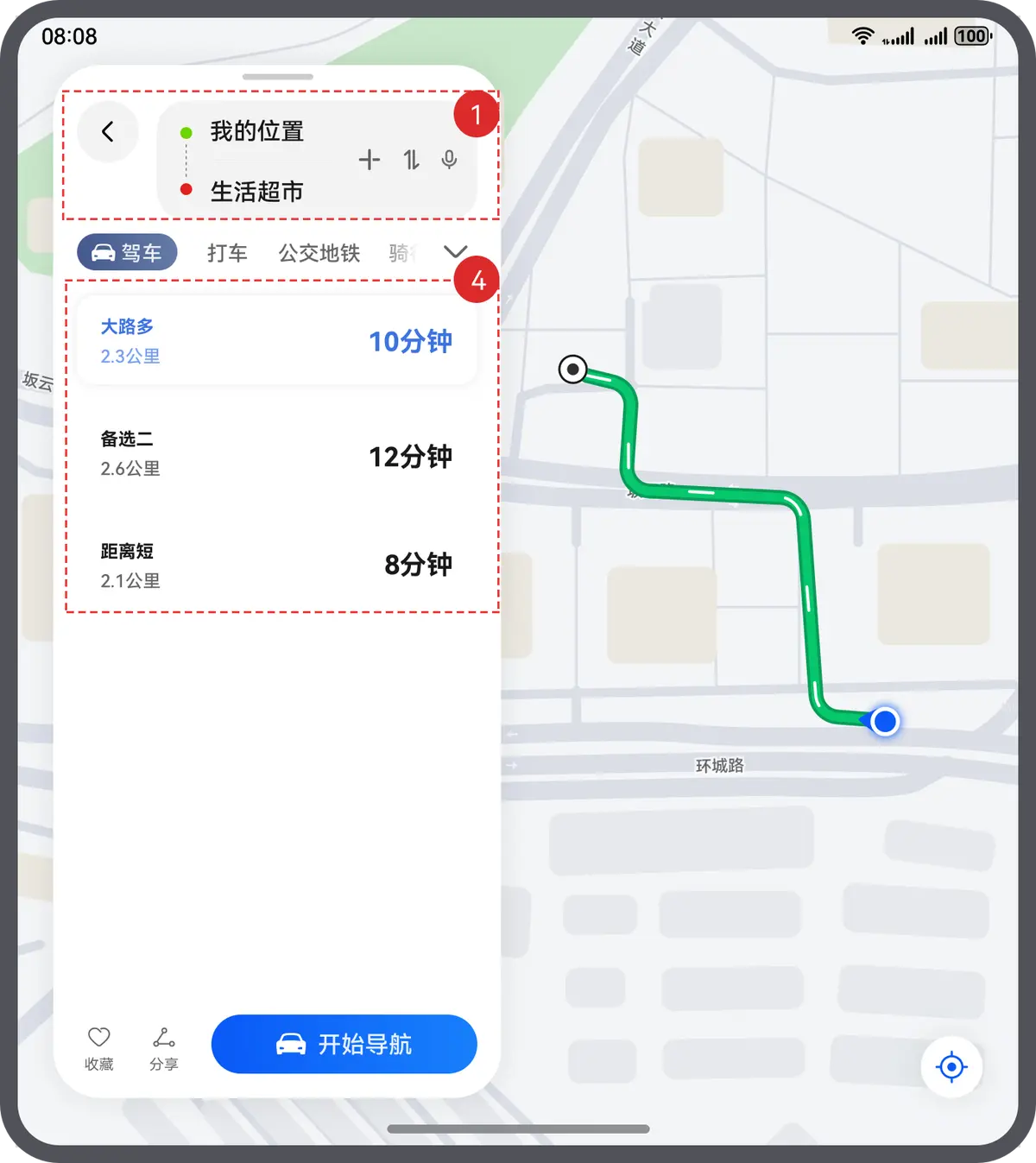

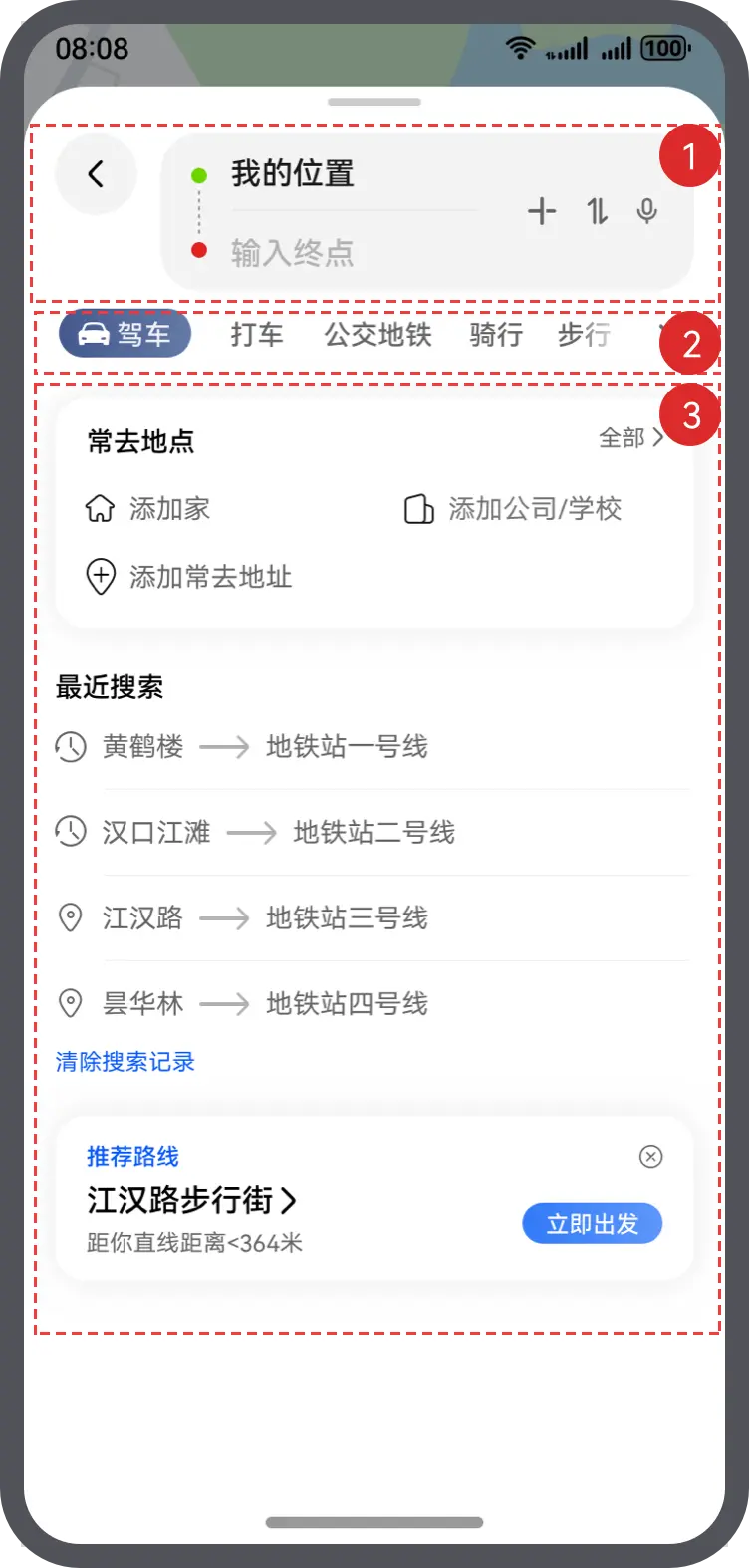

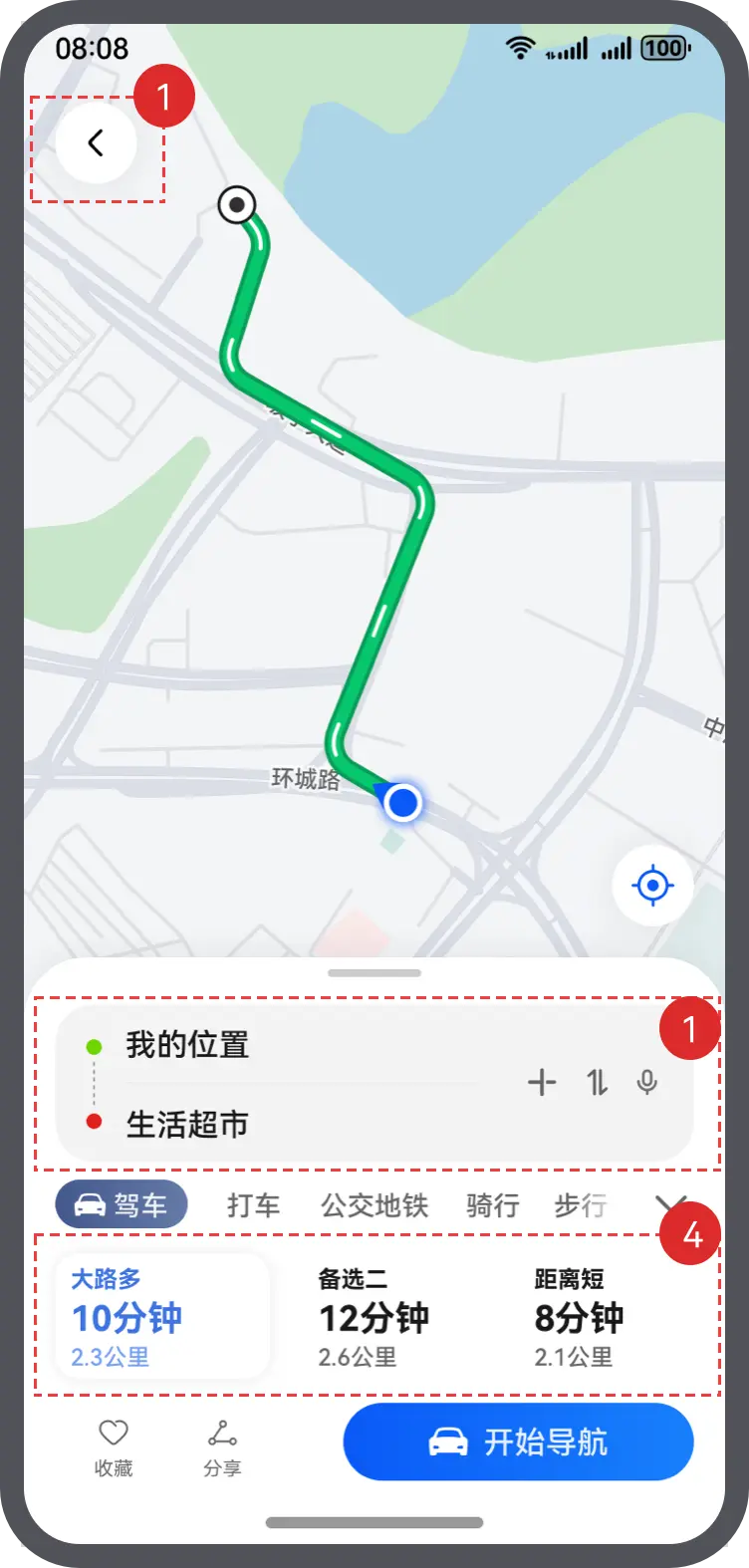

将路线规划页划分为4个区域，效果图如下：

	sm	md
路线搜索效果
路径规划结果

对其中的各个区域分析使用的能力，实现方案如下表：

区域编号	简介	实现方案
1	输入区域	通过判断当前面板高度更换按钮及输入区域布局， Row 组件配合layoutWeight实现拉伸能力
2	方案页签	Tabs 组件实现延伸能力。
3	常去地点信息	Column 组件实现延伸能力。
4	路线规划结果	List 组件实现延伸能力，并在不同面板高度时设置List的不同方向。

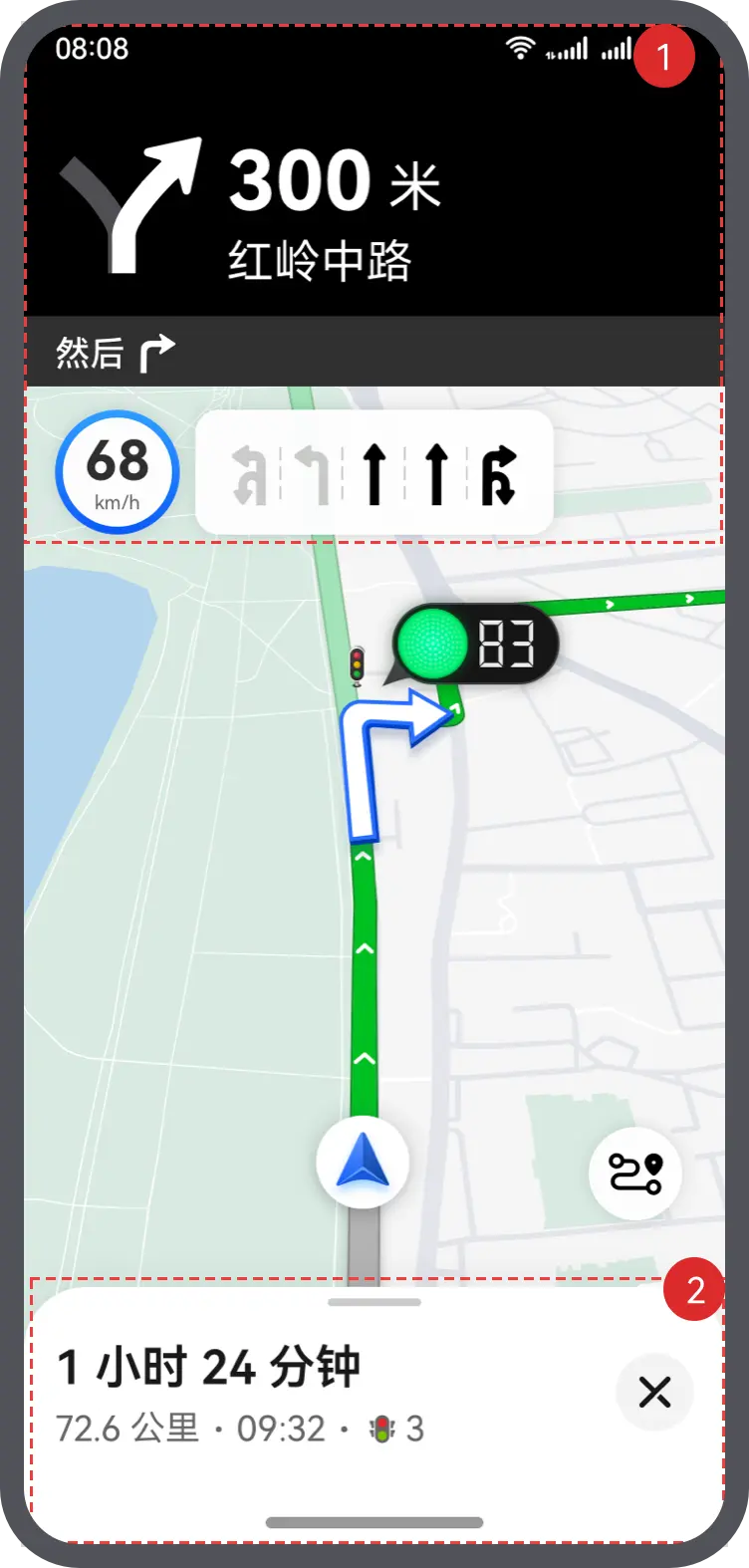

导航页

导航页提供实时导航能力，并展示路况信息及剩余路线信息。观察导航页在不同设备上的UX设计图，可以进行如下设计：

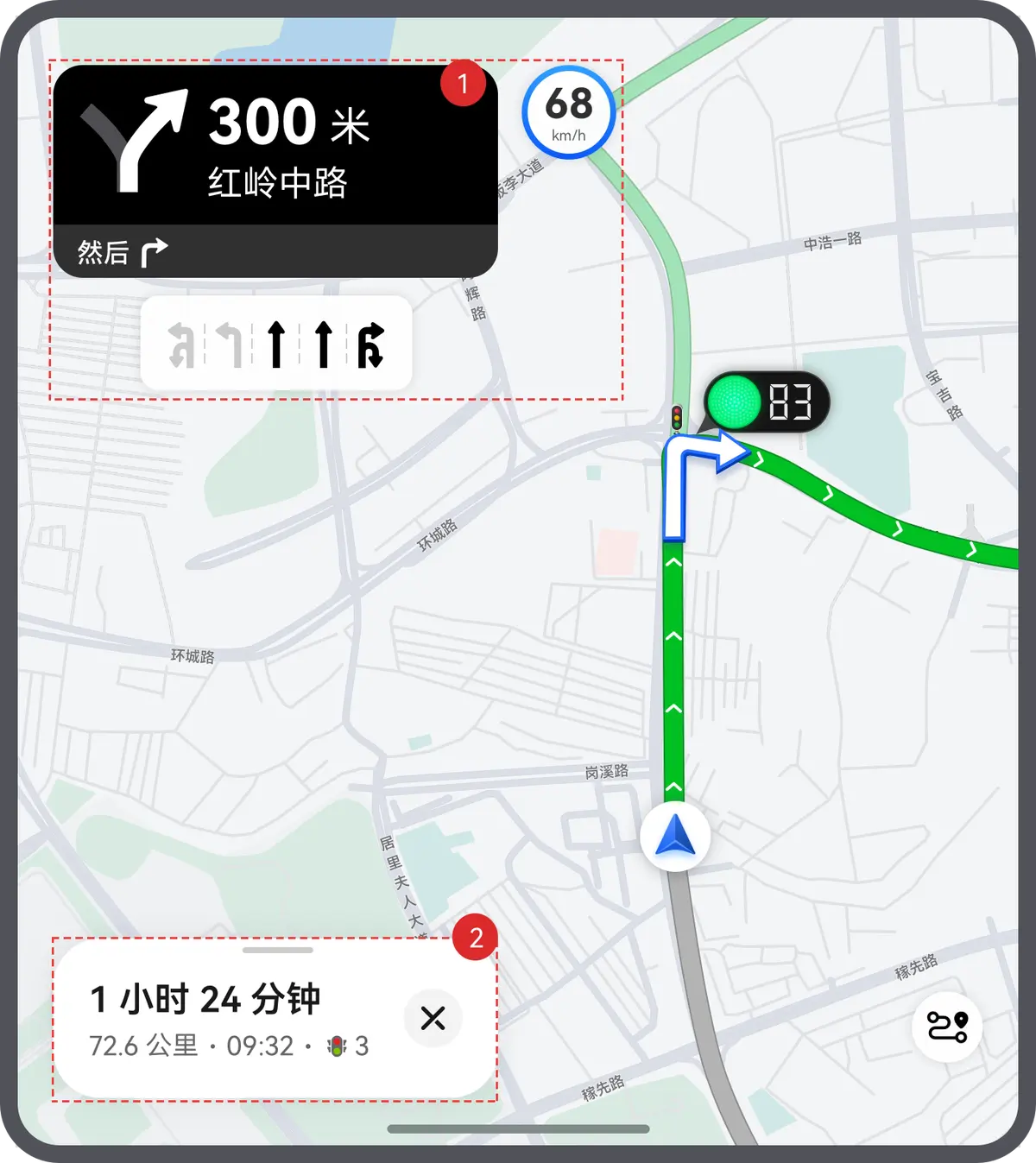

将导航页划分为2个区域，效果图如下：

	sm	md
效果图

对其中的各个区域分析使用的能力，实现方案如下表：

区域编号	简介	实现方案
1	当前路径信息	栅格布局监听断点变化实现挪移布局。
2	剩余路线信息	Row 组件设置justifyContent属性为SpaceBetween实现自适应占满。

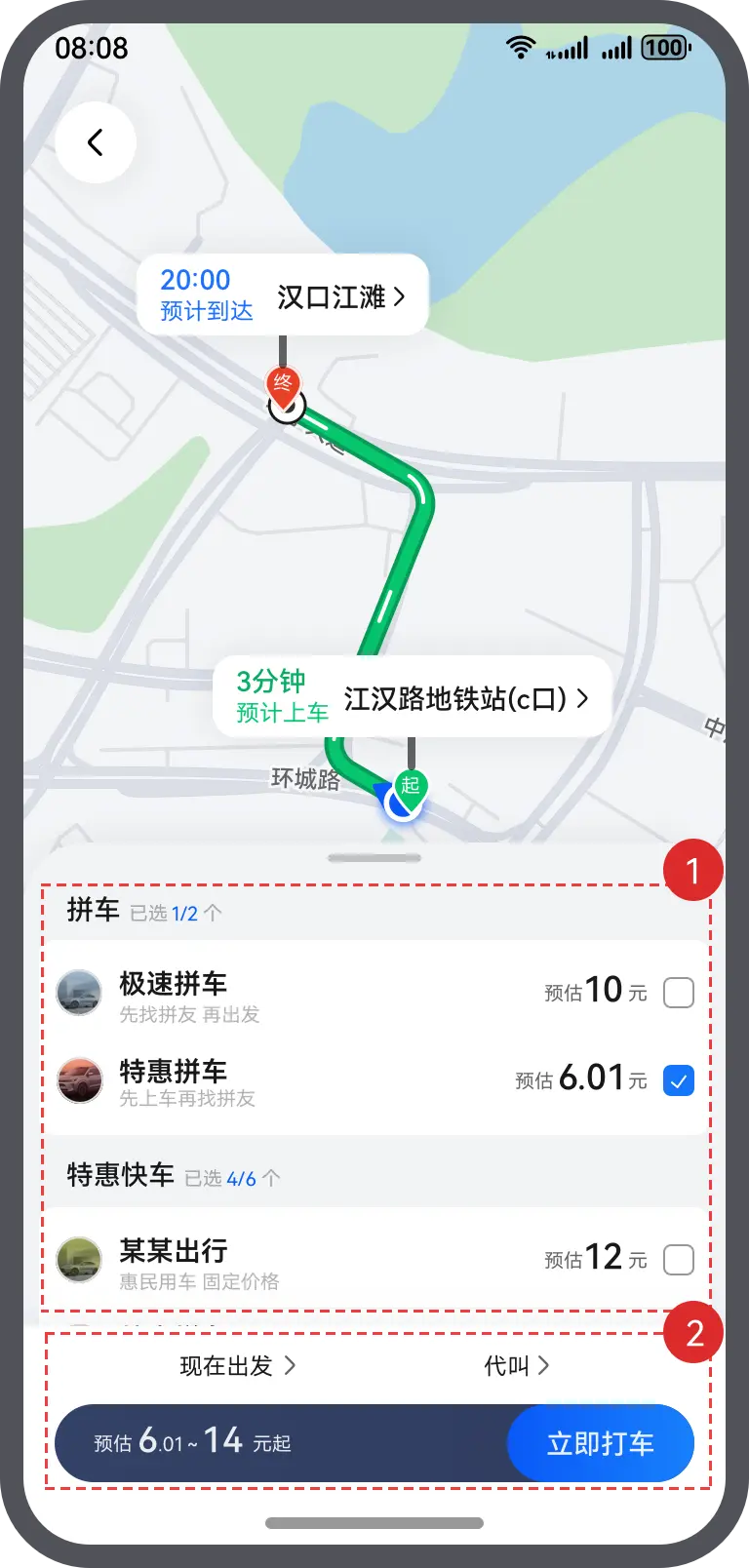

打车页

打车页展示当前可选择车辆类型及价格等信息，并提供打车能力。观察打车页在不同设备上的UX设计图，可以进行如下设计：

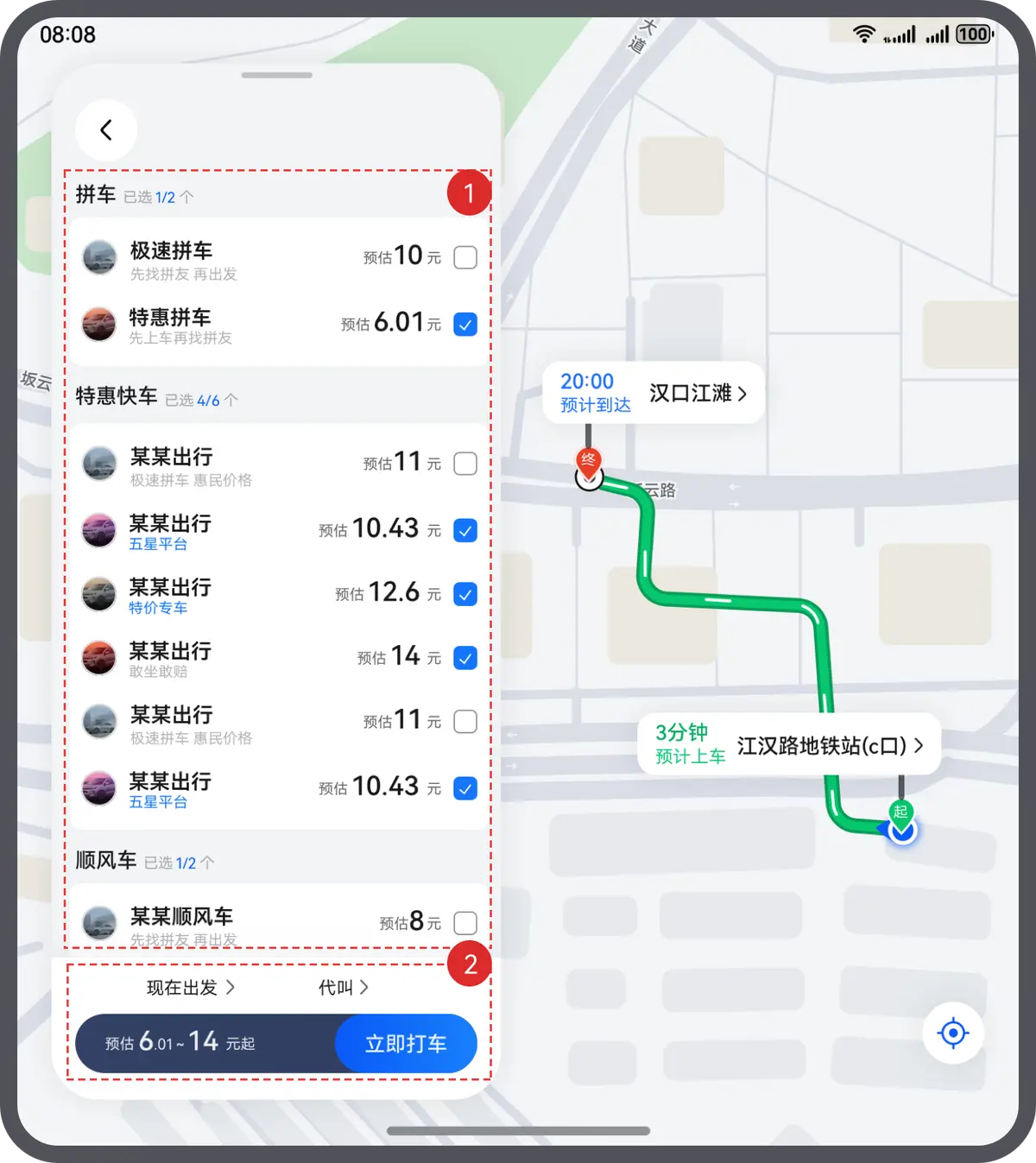

将打车页划分为2个区域，效果图如下：

	sm	md
效果图

对其中的各个区域分析使用的能力，实现方案如下表：

区域编号	简介	实现方案
1	车辆信息	List 组件实现延伸能力。
2	打车	Row 组件实现拉伸效果。

服务卡片页

服务卡片页采用静态卡片展示应用常用功能、地点及路况等信息。观察服务卡片页在不同设备上的UX设计图，可以进行如下设计：

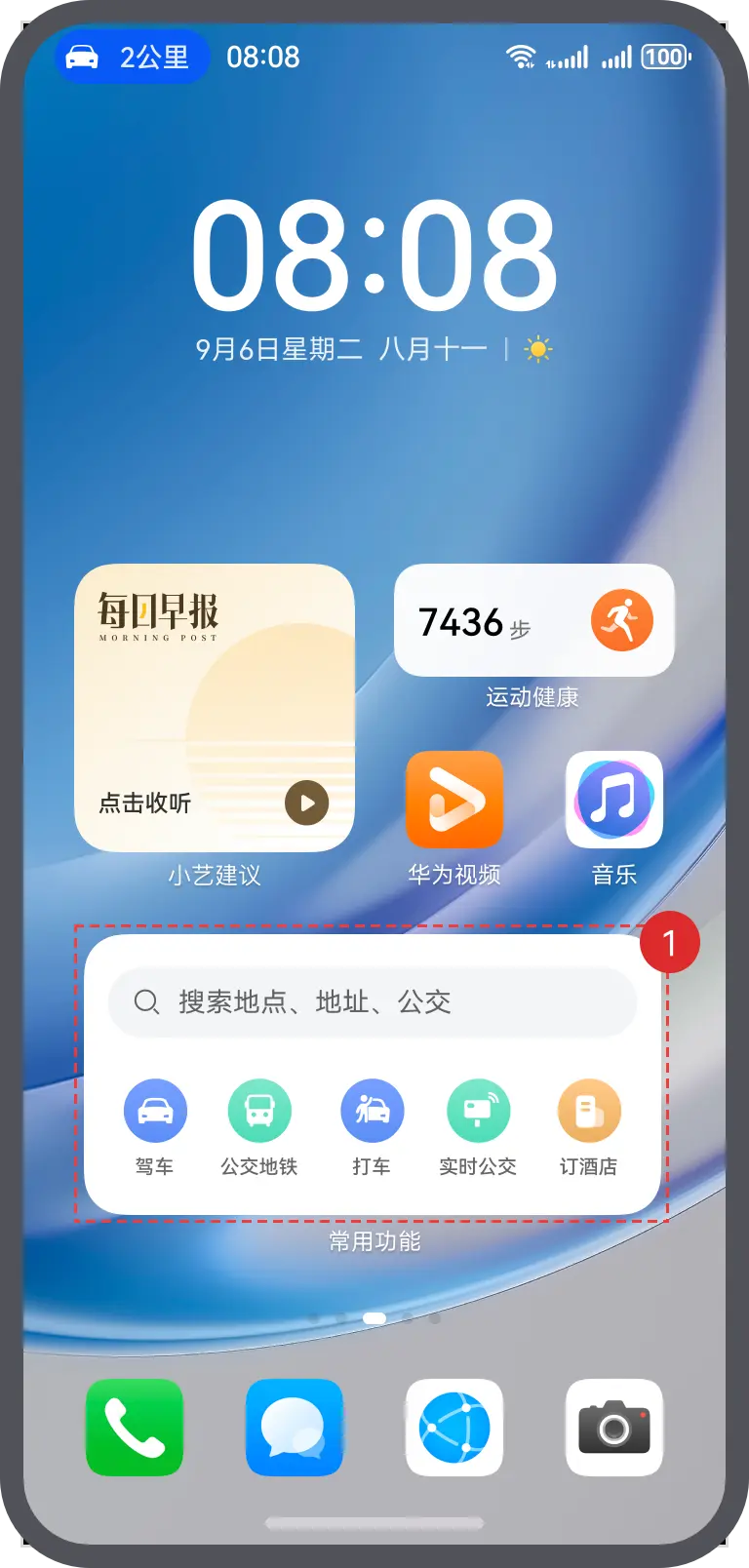

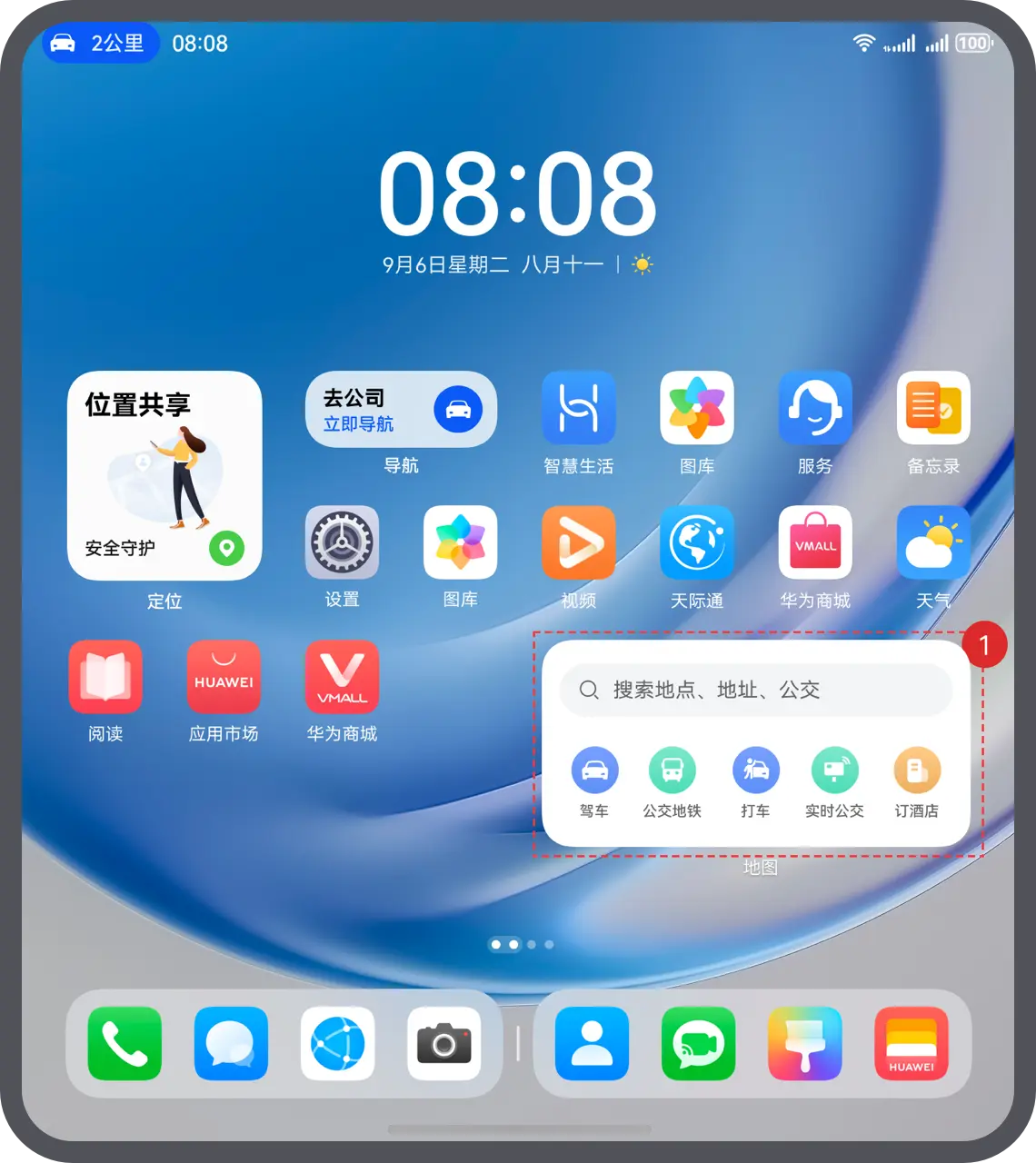

服务卡片效果图如下：

	sm	md
效果图

对其中的各个区域分析使用的能力，实现方案如下表：

区域编号	简介	实现方案
1	静态卡片	在多端均采用2*4的八宫格静态卡片。

静态卡片的实现

在入口模块创建静态卡片后，添加卡片显示内容，通过FormLink进行静态卡片内部和提供方应用间的交互。

// products/phone/src/main/ets/form/pages/FormCard.ets
Column() {
  FormLink({
    action: this.ACTION_TYPE,
    abilityName: this.ABILITY_NAME,
    params: {
      message: this.MESSAGE
    }
  }) {
    Column() {
      Image($r('app.media.search'))
        .width(FormConstants.FULL_WIDTH)
        .margin({ top: $r('app.float.search_image_margin') })

      Row() {
        ForEach(FormViewData.FUNCTIONS, (item: FunctionType) => {
          Column() {
            Image(item.icon)
              .width($r('app.float.list_image_size'))
              .height($r('app.float.list_image_size'))

            Text(item.desc)
              .fontSize($r('app.float.list_desc_font_size'))
              .padding({ top: $r('app.float.list_desc_margin') })
          }
        }, (item: FunctionType) => item.id.toString())
      }
      .justifyContent(FlexAlign.SpaceBetween)
      .height(FormConstants.LIST_HEIGHT)
      .width(FormConstants.FULL_WIDTH)
      .margin({ bottom: $r('app.float.list_margin') })
    }
    .width(FormConstants.LIST_WIDTH)
    .alignItems(HorizontalAlign.Center)
  }
}
.width(FormConstants.FULL_WIDTH)

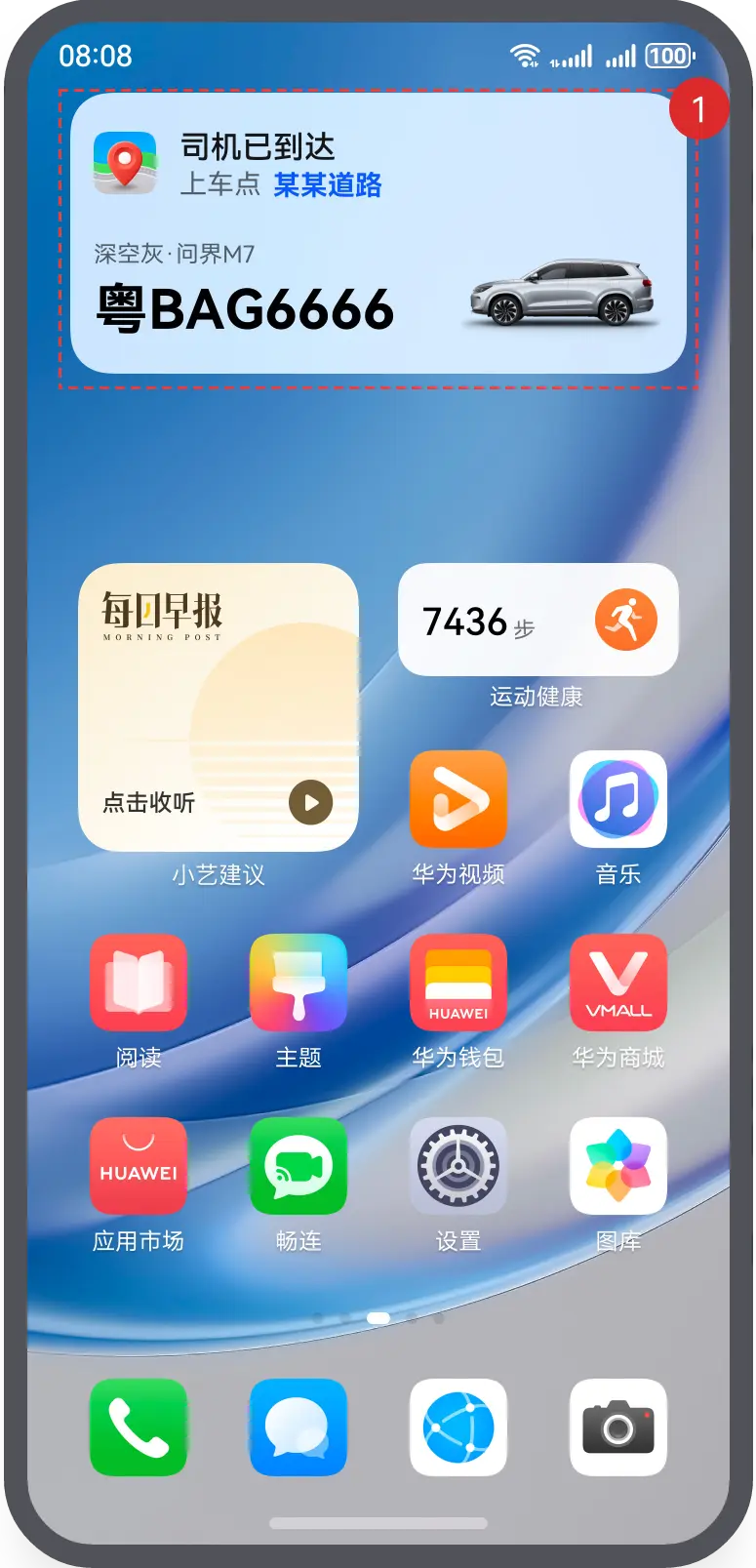

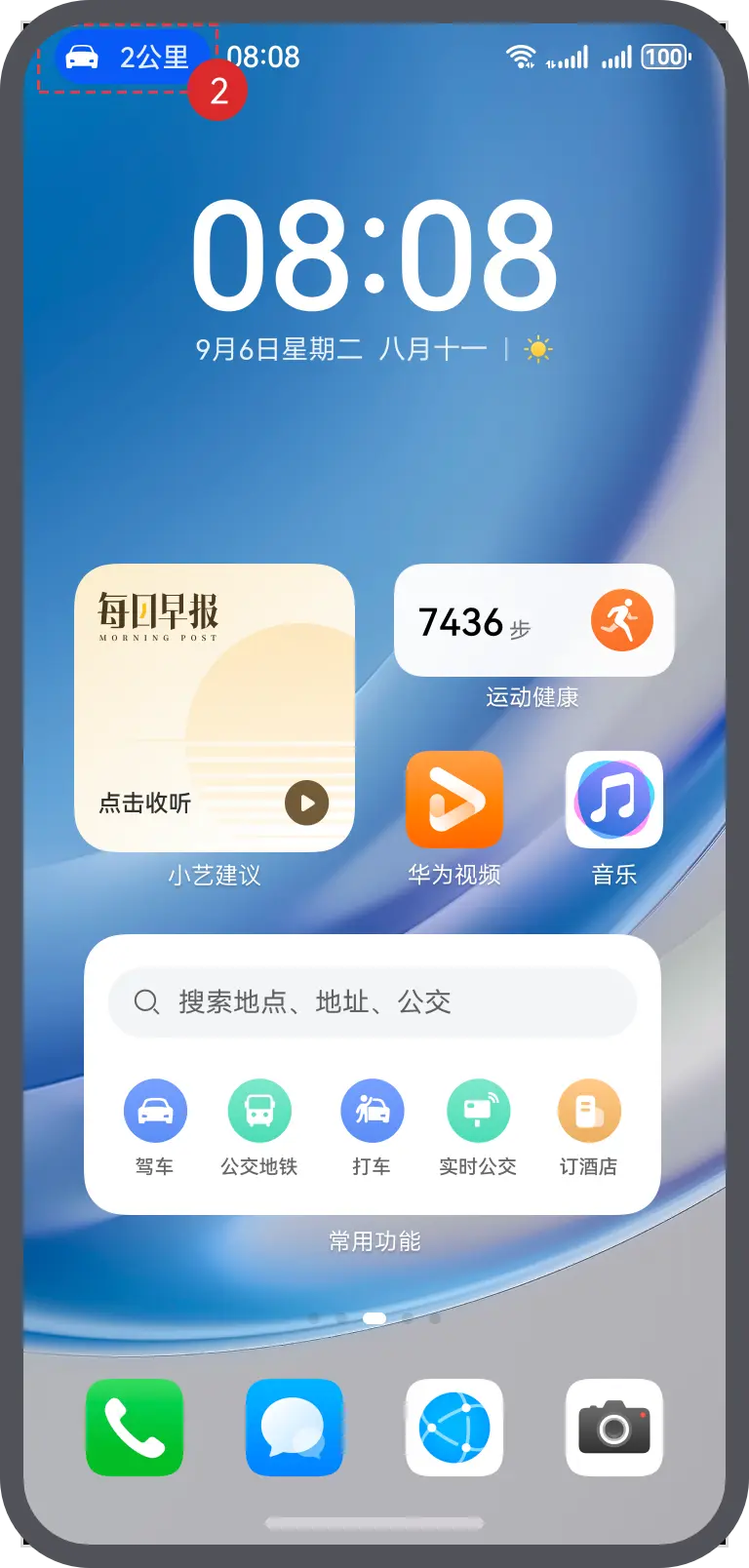

实况窗页

实况窗页实现卡片及胶囊两种形态，分别展示在锁屏、通知中心及状态栏。观察实况窗页在不同设备上的UX设计图，可以进行如下设计：

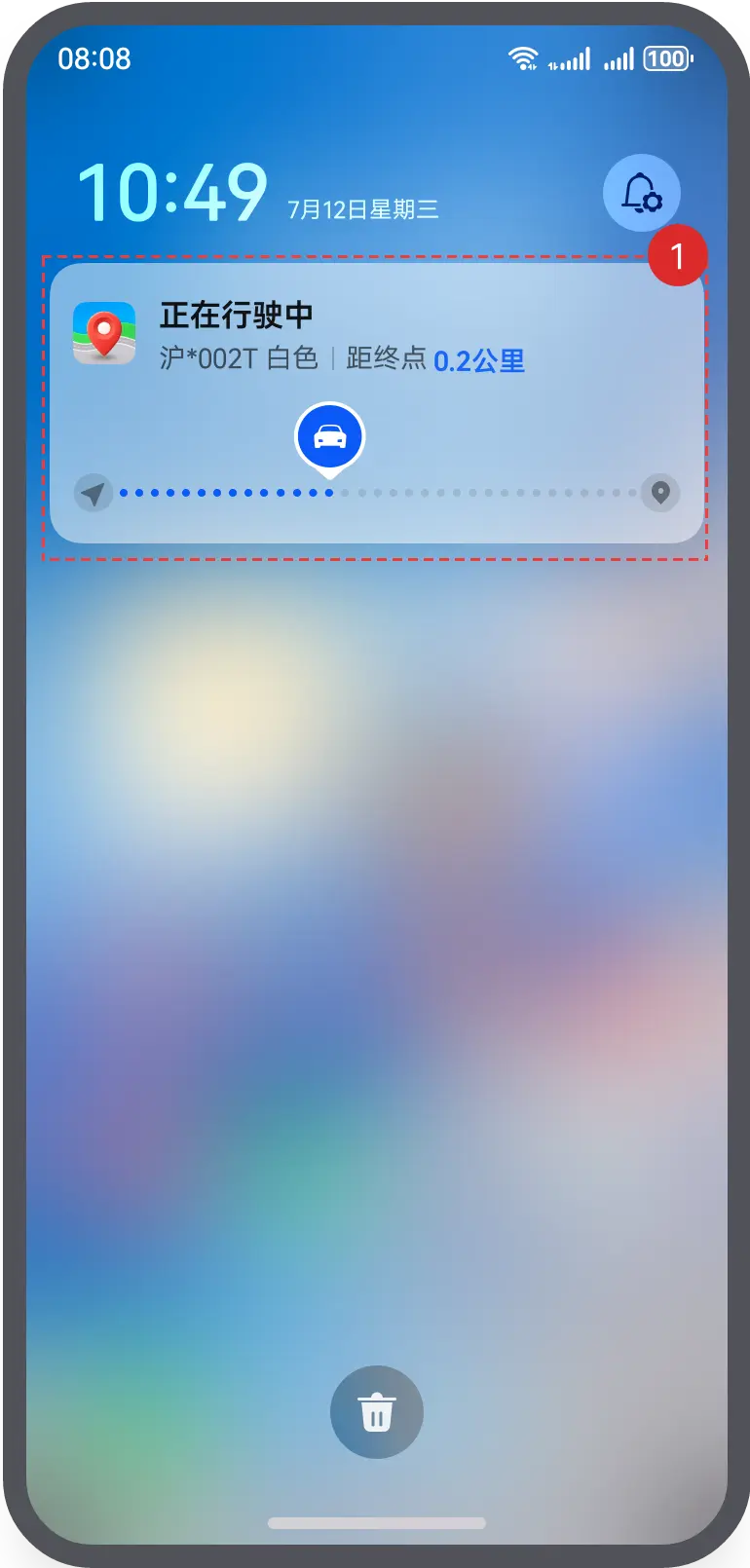

实况窗及实况胶囊效果图如下：

	通知中心	状态栏	实况胶囊
效果图

对其中的各个区域分析使用的能力，实现方案如下表：

区域编号	简介	实现方案
1	卡片形态	实况窗默认支持多端效果，本应用实现效果为强调文本模板，实况窗拉起时展示在通知中心、和锁屏界面，点击实况胶囊后展示在状态栏。
2	胶囊形态	实况胶囊默认支持多端效果，本应用实现效果为文本胶囊。

应用处于后台运行时，拉起实况窗和实况胶囊。配置相应实况窗及胶囊参数。

// features/live/src/main/ets/viewmodel/LiveViewController.ets
private static async buildDefaultView(): Promise<liveViewManager.LiveView> {
  let idNumber: number = systemDateTime.getTime();
  return {
    id: idNumber,
    event: 'PICK_UP',
    liveViewData: {
      primary: {
        title: LiveConstants.LIVE_VIEW_TITLE,
        content: [
          {
            text: LiveConstants.LIVE_VIEW_CONTENT,
          },
          {
            text: LiveConstants.LIVE_VIEW_DISTANCE,
            textColor: LiveConstants.LICE_VIEW_DISTANCE_COLOR
          }
        ],
        keepTime: LiveConstants.TIME,
        clickAction: await LiveViewController.buildWantAgent(),
        layoutData: {
          layoutType: liveViewManager.LayoutType.LAYOUT_TYPE_PICKUP,
          underlineColor: LiveConstants.UNDERLINE_COLOR,
          title: LiveConstants.TAXI_BRAND_INFO,
          content: LiveConstants.TAXI_LICENCE_INFO,
          descPic: LiveConstants.TAXI_ICON
        }
      },
      capsule: {
        type: liveViewManager.CapsuleType.CAPSULE_TYPE_TEXT,
        status: 1,
        icon: LiveConstants.CAPSULE_ICON,
        backgroundColor: LiveConstants.CAPSULE_COLOR,
        title: LiveConstants.LIVE_VIEW_DISTANCE
      }
    }
  };
}
