各位开发者小伙伴们好呀！我是青蓝逐码的云杰～还记得之前咱们一起拆解过各种手势交互的实现逻辑，也聊过我在项目里踩过的那些手势适配坑吗？最近我又在鸿蒙 UI 开发中碰到了一个有意思的需求 —— 通过运动盘组件实现人物移动控制。本想着去各大技术论坛薅点现成代码 “借鉴” 一下，结果翻遍了，来回折腾了好几版都卡在交互流畅度上，简直让人头秃（扶额）。

痛定思痛之后，我决定从零开始梳理这个运动盘交互方案，考虑到很多小伙伴在开发时可能会像我一样优先搜索现成方案，文末老规矩，会把包含手势库、运动盘组件和完整交互逻辑的项目代码打包开源，大家可以直接在鸿蒙开发环境中导入使用，把更多精力留给项目的核心业务开发～

开发过程

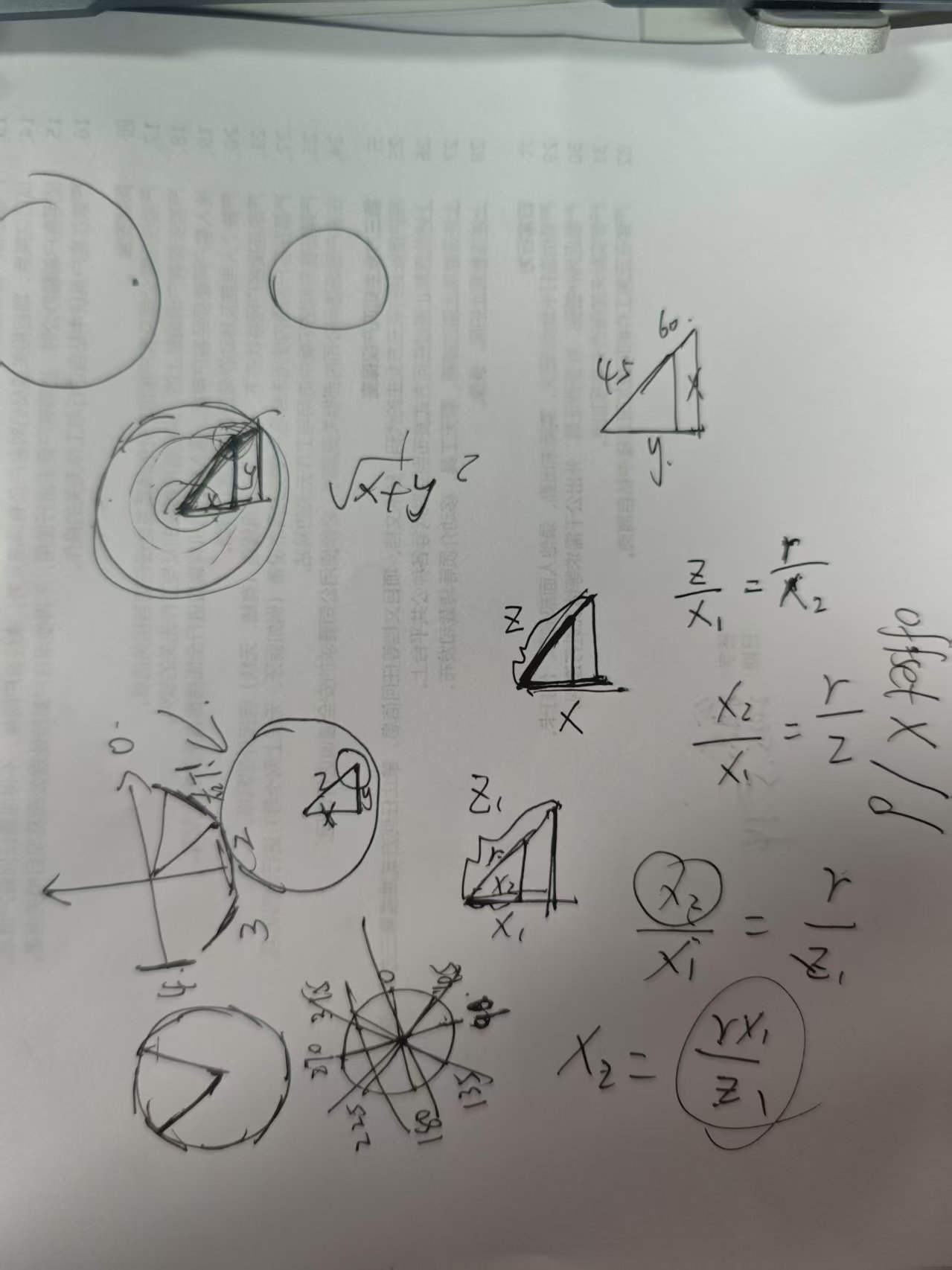

草稿

脑子不够用啦，在开发过程中避不开要用到🖊，事实证明挺好用的哈哈哈

成果展示

再结合一下卡牌人，来控制他的位置，我们开发一个低配版王者哈哈（开玩笑）

让我们进入正题吧！！

开发

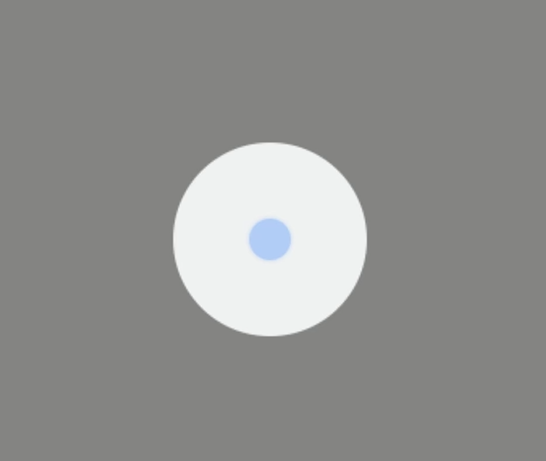

  1. 大轮盘和小轮盘
    Column() {
      Stack() {
        //外层大轮盘
        Image($r('app.media.turntableBackGround'))
          .width(120)
          .height(120)
          .zIndex(1)

        //小运动摇杆
        Image($r('app.media.smallTurntable'))
          .width(30)
          .height(30)
      }
    }
    .height('100%')
    .width('100%')
    .justifyContent(FlexAlign.Center)
    .backgroundColor('#848484')

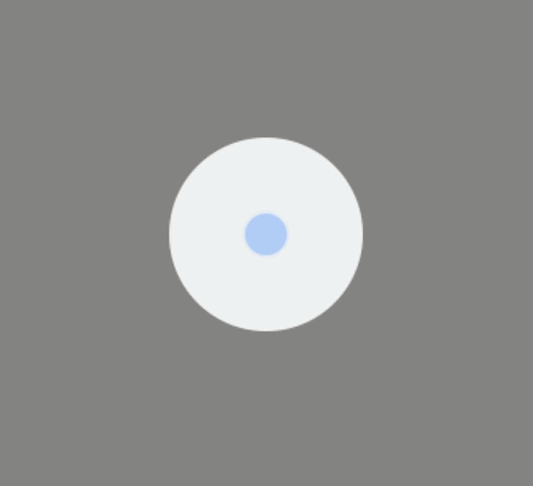

  1. 小轮盘加滑动手势

            //小运动摇杆
        Image($r('app.media.smallTurntable'))
          .width(30)
          .height(30)
          .translate({ x: this.offsetX, y: this.offsetY, z: 0 })
          .zIndex(3)
          .gesture(
            PanGesture({ fingers: 1 })
              .onActionUpdate((event: GestureEvent) => {
                if (event) {
                  this.offsetX = this.positionX + event.offsetX
                  this.offsetY = this.positionY + event.offsetY
                }
              })
              .onActionEnd((event) => {
                this.offsetX = 0
                this.offsetY = 0
              })
          )

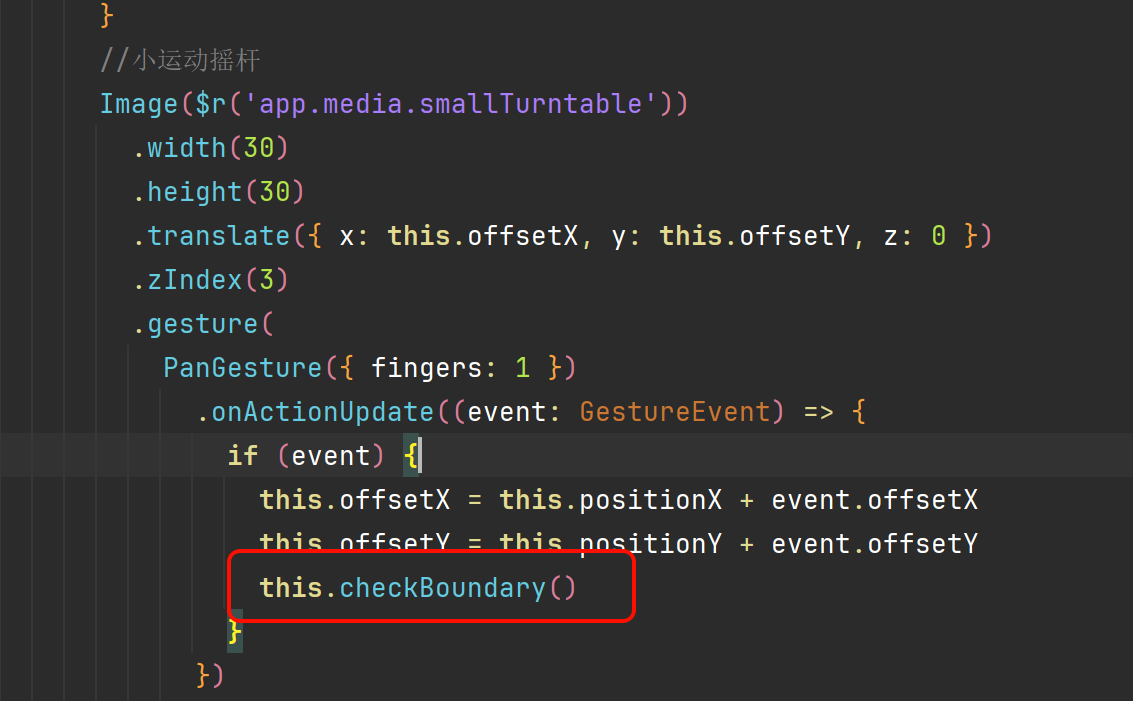

  1. 给移动的位置加限制

       checkBoundary = () => {
    //限制范围
    let distanceZ = parseInt(Math.sqrt(Math.pow(this.offsetX, 2) + Math.pow(this.offsetY, 2)).toString())
    if (distanceZ > 45) {
      this.offsetX = (this.offsetX / distanceZ * 45);
      this.offsetY = (this.offsetY / distanceZ * 45);
    }
   }

这段代码的功能是把offsetX和offsetY这两个坐标所确定的点，限制在以原点(0,0)为中心、半径为45的圆形区域之内。下面来详细解释：

代码分步解析

  • 计算距离：
let distanceZ = parseInt(Math.sqrt(Math.pow(this.offsetX, 2) + Math.pow(this.offsetY, 2)).toString())

这里运用了勾股定理，计算从原点(0,0)到点(this.offsetX, this.offsetY)的直线距离。

  • 距离判断与坐标调整：
if (distanceZ > 45) {
  this.offsetX = (this.offsetX / distanceZ * 45);
  this.offsetY = (this.offsetY / distanceZ * 45);
}

当计算出的距离大于45时，就会按比例对offsetX和offsetY进行缩放，使新的坐标点刚好落在半径为45的圆上。

这样的坐标限制常用于游戏或交互界面中，目的是保证操作的范围不会超出合理区间。例如：

  • 在虚拟摇杆的设计中，防止用户滑动范围过大。
  • 在拖拽操作里，避免元素被拖出指定区域。

举个例子：

假设初始坐标是(offsetX, offsetY) = (60, 30)，我们来看看具体的处理过程：

  1. 计算距离：
    distanceZ = √(60² + 30²) = √(3600 + 900) = √4500 ≈ 67.08
  2. 进行缩放：
    • 新的offsetX = 60 / 67.08 * 45 ≈ 40.25
    • 新的offsetY = 30 / 67.08 * 45 ≈ 20.12
  3. 验证结果：
    √(40.25² + 20.12²) ≈ 45，坐标被成功限制在了圆的边界上。

  1. 加高亮效果

    这一部分要根据具体项目具体加效果，我只给小伙伴提供一下思路哦

      checkBoundary = () => {
    //1.限制范围
    let distanceZ = parseInt(Math.sqrt(Math.pow(this.offsetX, 2) + Math.pow(this.offsetY, 2)).toString())
    if (distanceZ > 45) {
      this.offsetX = (this.offsetX / distanceZ * 45);
      this.offsetY = (this.offsetY / distanceZ * 45);
    }
    //2.计算角度  设置高亮
    let angle = Math.atan2(this.offsetY, this.offsetX);
    //将弧度转换为角度
    this.angleDegrees = Number((angle * (180 / Math.PI)).toFixed(2))
    if (this.angleDegrees < 0) {
      this.angleDegrees += 360;
    }
    if (distanceZ > 40) {
      this.HighlightingAngleShow = true
    } else {
      this.HighlightingAngleShow = false
    }
    /**
     * 给小伙伴自己加高亮效果哦，在大轮盘和小轮盘之间加就行了，记得加照片组件加一下zindex（2）
     */
    // if (angleDegrees >= 22.5 && angleDegrees < 67.5) {
    //   console.log('右下')
    //   this.angleResourse = $r('app.media.rightDown')
    // } else if (angleDegrees >= 67.5 && angleDegrees < 112.5) {
    //   console.log('正下')
    //   this.angleResourse = $r('app.media.down')
    // } else if (angleDegrees >= 112.5 && angleDegrees < 157.5) {
    //   console.log('左下')
    //   this.angleResourse = $r('app.media.leftDown')
    // } else if (angleDegrees >= 157.5 && angleDegrees < 202.5) {
    //   console.log('左')
    //   this.angleResourse = $r('app.media.left')
    // } else if (angleDegrees >= 202.5 && angleDegrees < 247.5) {
    //   console.log('左上')
    //   this.angleResourse = $r('app.media.leftTop')
    // } else if (angleDegrees >= 247.5 && angleDegrees < 292.5) {
    //   console.log('正上')
    //   this.angleResourse = $r('app.media.top')
    // } else if (angleDegrees >= 292.5 && angleDegrees < 337.5) {
    //   console.log('右上')
    //   this.angleResourse = $r('app.media.rightTop')
    // } else {
    //   console.log('右')
    //   this.angleResourse = $r('app.media.right')
    // }
  }

    ​

    这段代码主要完成两个任务：一是计算坐标点相对于原点的角度，二是依据距离来控制高亮显示。下面为你详细解释：

    ​

    角度计算原理

    1. 使用atan2计算弧度：

      let angle = Math.atan2(this.offsetY, this.offsetX);
      • atan2(y, x)函数会返回从X轴正方向逆时针旋转到点(x, y)所形成的角度，单位是弧度。
      • 该角度的取值范围是-π到π（也就是-180°到180°）。
      • 例如，点(1, 1)的角度是π/4（即45°），点(-1, 1)的角度是3π/4（即135°）。

    2. 弧度转换为角度并取整：

      this.angleDegrees = Number((angle * (180 / Math.PI)).toFixed(2))
      • 通过angle * (180 / Math.PI)把弧度转换为角度。
      • toFixed(2)将结果保留两位小数，然后用Number()把字符串转换回数字。

    3. 将负角度转换为0-360度范围：

      if (this.angleDegrees < 0) {
  this.angleDegrees += 360;
}

      • 把负角度（像-45°）转换为对应的正角度（即315°）。

        ​

    高亮显示控制逻辑

    if (distanceZ > 40) {
  this.HighlightingAngleShow = true
} else {
  this.HighlightingAngleShow = false
}
    • 当坐标点到原点的距离大于40时，就会显示角度高亮效果。
    • 结合上一段代码的限制范围（半径45），这个高亮效果会在距离处于40-45之间时显示。

开源地址

手势项目

青蓝逐码开源项目

结语

``
- atan2(y, x)函数会返回从X轴正方向逆时针旋转到点(x, y)所形成的角度，单位是弧度。
- 该角度的取值范围是-π到π（也就是-180°到180°）。
- 例如，点(1, 1)的角度是π/4（即45°），点(-1, 1)的角度是3π/4（即135°）。

  1. 弧度转换为角度并取整：

    this.angleDegrees = Number((angle * (180 / Math.PI)).toFixed(2))
    • 通过angle * (180 / Math.PI)把弧度转换为角度。
    • toFixed(2)将结果保留两位小数，然后用Number()把字符串转换回数字。

  2. 将负角度转换为0-360度范围：

    if (this.angleDegrees < 0) {
  this.angleDegrees += 360;
}

    • 把负角度（像-45°）转换为对应的正角度（即315°）。

      ​

高亮显示控制逻辑

if (distanceZ > 40) {
  this.HighlightingAngleShow = true
} else {
  this.HighlightingAngleShow = false
}
  • 当坐标点到原点的距离大于40时，就会显示角度高亮效果。
  • 结合上一段代码的限制范围（半径45），这个高亮效果会在距离处于40-45之间时显示。

[外链图片转存中…(img-ALEe1mJq-1747301743629)]

开源地址

手势项目

青蓝逐码开源项目

结语

技术探索的乐趣就在于不断拆解问题、重构方案，这次从「CV 失败」到「自主实现」的过程，让我更深切体会到：现成代码能节省时间，但理解背后的交互逻辑才能真正解决复杂场景的问题。如果你在开发中遇到类似的手势交互难题，或者想了解鸿蒙系统特有的触摸事件优化技巧，欢迎在评论区留言讨论，我会第一时间和大家讨论，或者也可以关注一下我们的组织——青蓝逐码，我们的官网是https://www.qinglanzhuma.cn/
