鸿蒙API13开发【栅格与分栏FoldSplitContainer】ArkTS组件

FoldSplitContainer分栏布局，实现折叠屏二分栏、三分栏在展开态、悬停态以及折叠态的区域控制。

鸿蒙绿头鱼

1064人浏览 · 2025-01-08 13:37:52

鸿蒙绿头鱼 · 2025-01-08 13:37:52 发布

FoldSplitContainer分栏布局，实现折叠屏二分栏、三分栏在展开态、悬停态以及折叠态的区域控制。

说明

该组件从API Version 12开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。

导入模块

import { FoldSplitContainer } from '@kit.ArkUI';

子组件

无

FoldSplitContainer

FoldSplitContainer({

primary: Callback,

secondary: Callback,

extra?: Callback,

expandedLayoutOptions?: ExpandedRegionLayoutOptions,

hoverModeLayoutOptions?: HoverModeRegionLayoutOptions,

foldedLayoutOptions?: FoldedRegionLayoutOptions,

animationOptions?: AnimateParam,

onHoverStatusChange?: onHoverStatusChangeHandler

})

装饰器类型： @Component

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称	类型	必填	装饰器类型	说明
primary	()=>void	否	@BuilderParam	主要区域回调函数。
secondary	()=>void	否	@BuilderParam	次要区域回调函数。
extra	()=>void	否	@BuilderParam	扩展区域回调函数，不传入的情况，没有对应区域。
expandedLayoutOptions	[ExpandedRegionLayoutOptions]	否	@Prop	展开态布局信息。
hoverModeLayoutOptions	[HoverModeRegionLayoutOptions]	否	@Prop	悬停态布局信息。
foldedLayoutOptions	[FoldedRegionLayoutOptions]	否	@Prop	折叠态布局信息。
animationOptions	[AnimateParam]	null	否	@Prop
onHoverStatusChange	[onHoverStatusChangeHandler]	否	-	折叠屏进入或退出悬停模式时触发的回调函数。

ExpandedRegionLayoutOptions

展开态布局信息。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称	类型	必填	说明
isExtraRegionPerpendicular	boolean	否	扩展区域是否从上到下贯穿整个组件，当且仅当extra有效时此字段才生效。默认值：true。
verticalSplitRatio	number	否	主要区域与次要区域之间的高度比例。默认值：PresetSplitRatio.LAYOUT_1V1。
horizontalSplitRatio	number	否	主要区域与扩展区域之间的宽度比例，当且仅当extra有效时此字段才生效。默认值：PresetSplitRatio.LAYOUT_3V2。
extraRegionPosition	[ExtraRegionPosition]	否	扩展区域的位置信息，当且仅当isExtraRegionPerpendicular = false有效时此字段才生效。默认值：ExtraRegionPosition.top。

HoverModeRegionLayoutOptions

悬停态布局信息。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称	类型	必填	说明
showExtraRegion	boolean	否	可折叠屏幕在半折叠状态下是否显示扩展区域。默认值：false。
horizontalSplitRatio	number	否	主要区域与扩展区域之间的宽度比例，当且仅当extra有效时此字段才生效。默认值：PresetSplitRatio.LAYOUT_3V2。
extraRegionPosition	[ExtraRegionPosition]	否	扩展区域的位置信息，当且仅当showExtraRegion时此字段才生效。默认值：ExtraRegionPosition.top。

说明

1.设备处于悬停态时，存在避让区域，布局计算需要考虑避让区域对布局的影响。

2.在悬停模式下，屏幕上半部分用于显示，下半部分用于操作。

FoldedRegionLayoutOptions

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

折叠态布局信息。

名称	类型	必填	说明
verticalSplitRatio	number	否	主要区域与次要区域之间的高度比例。默认值：PresetSplitRatio.LAYOUT_1V1。

onHoverStatusChangeHandler

type OnHoverStatusChangeHandler = (status: HoverModeStatus) => void

onHoverStatusChange事件处理。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称	类型	必填	说明
callback	(status: [HoverModeStatus]) => void	是	折叠屏进入或退出悬停模式时触发的回调函数。

HoverModeStatus

折叠态布局信息。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称	类型	必填	说明
foldStatus	[display.FoldStatus10+]	是	设备的折叠状态。
isHoverMode	boolean	是	app当前是否处于悬停态。
appRotation	number	是	应用旋转角度。
windowStatusType	[window.WindowStatusType11+]	是	窗口模式。

ExtraRegionPosition

扩展区域位置信息。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称	值	说明
TOP	1	扩展区域在组件上半区域。
BOTTOM	2	扩展区域在组件下半区域。

PresetSplitRatio

区域比例。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称	值	说明
LAYOUT_1V1	1/1	1:1比例。
LAYOUT_3V2	3/2	3:2比例。
LAYOUT_2V3	2/3	2:3比例。

示例

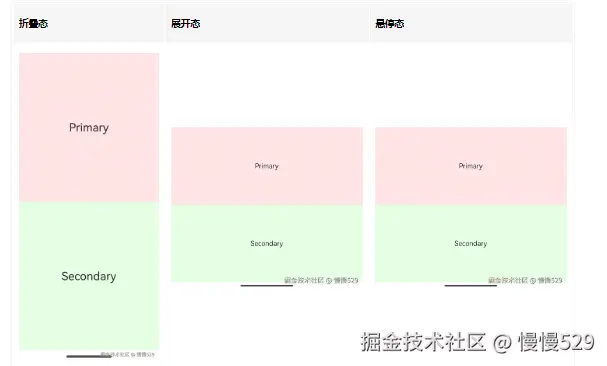

示例1（设置二分栏）

该示例实现了折叠屏二分栏在展开态、悬停态以及折叠态的区域控制。

import { FoldSplitContainer } from '@kit.ArkUI';

@Entry
@Component
struct TwoColumns {
  @Builder
  privateRegion() {
    Text("Primary")
      .backgroundColor('rgba(255, 0, 0, 0.1)')
      .fontSize(28)
      .textAlign(TextAlign.Center)
      .height('100%')
      .width('100%')
  }

  @Builder
  secondaryRegion() {
    Text("Secondary")
      .backgroundColor('rgba(0, 255, 0, 0.1)')
      .fontSize(28)
      .textAlign(TextAlign.Center)
      .height('100%')
      .width('100%')
  }

  build() {
    RelativeContainer() {
      FoldSplitContainer({
        primary: () => {
          this.privateRegion()
        },
        secondary: () => {
          this.secondaryRegion()
        }
      })
    }
    .height('100%')
    .width('100%')
  }
}

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

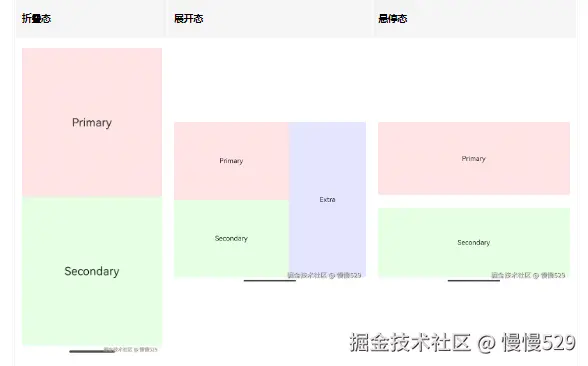

示例2（设置三分栏）

该示例实现了折叠屏三分栏在展开态、悬停态以及折叠态的区域控制。

import { FoldSplitContainer } from '@kit.ArkUI';

@Entry
@Component
struct ThreeColumns {
  @Builder
  privateRegion() {
    Text("Primary")
      .backgroundColor('rgba(255, 0, 0, 0.1)')
      .fontSize(28)
      .textAlign(TextAlign.Center)
      .height('100%')
      .width('100%')
  }

  @Builder
  secondaryRegion() {
    Text("Secondary")
      .backgroundColor('rgba(0, 255, 0, 0.1)')
      .fontSize(28)
      .textAlign(TextAlign.Center)
      .height('100%')
      .width('100%')
  }

  @Builder
  extraRegion() {
    Text("Extra")
      .backgroundColor('rgba(0, 0, 255, 0.1)')
      .fontSize(28)
      .textAlign(TextAlign.Center)
      .height('100%')
      .width('100%')
  }

  build() {
    RelativeContainer() {
      FoldSplitContainer({
        primary: () => {
          this.privateRegion()
        },
        secondary: () => {
          this.secondaryRegion()
        },
        extra: () => {
          this.extraRegion()
        }
      })
    }
    .height('100%')
    .width('100%')
  }
}

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

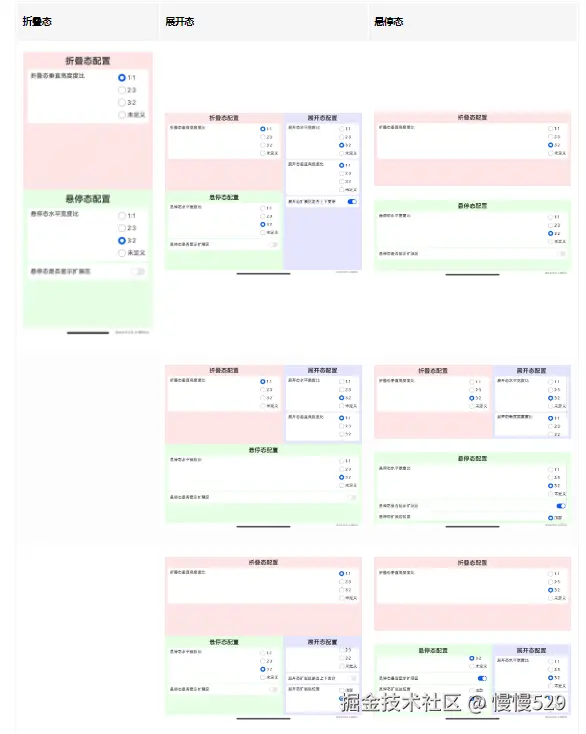

示例3（展开态布局信息）

该示例通过配置ExpandedRegionLayoutOptions实现折叠屏展开态的布局信息。

import {
  FoldSplitContainer,
  PresetSplitRatio,
  ExtraRegionPosition,
  ExpandedRegionLayoutOptions,
  HoverModeRegionLayoutOptions,
  FoldedRegionLayoutOptions
} from '@kit.ArkUI';

@Component
struct Region {
  @Prop title: string;
  @BuilderParam content: () => void;
  @Prop compBackgroundColor: string;

  build() {
    Column({ space: 8 }) {
      Text(this.title)
        .fontSize("24fp")
        .fontWeight(600)

      Scroll() {
        this.content()
      }
      .layoutWeight(1)
      .width("100%")
    }
    .backgroundColor(this.compBackgroundColor)
    .width("100%")
    .height("100%")
    .padding(12)
  }
}

const noop = () => {
};

@Component
struct SwitchOption {
  @Prop label: string = ""
  @Prop value: boolean = false
  public onChange: (checked: boolean) => void = noop;

  build() {
    Row() {
      Text(this.label)
      Blank()
      Toggle({ type: ToggleType.Switch, isOn: this.value })
        .onChange((isOn) => {
          this.onChange(isOn);
        })
    }
    .backgroundColor(Color.White)
    .borderRadius(8)
    .padding(8)
    .width("100%")
  }
}

interface RadioOptions {
  label: string;
  value: Object | undefined | null;
  onChecked: () => void;
}

@Component
struct RadioOption {
  @Prop label: string;
  @Prop value: Object | undefined | null;
  @Prop options: Array<RadioOptions>;

  build() {
    Row() {
      Text(this.label)
      Blank()
      Column({ space: 4 }) {
        ForEach(this.options, (option: RadioOptions) => {
          Row() {
            Radio({
              group: this.label,
              value: JSON.stringify(option.value),
            })
              .checked(this.value === option.value)
              .onChange((checked) => {
                if (checked) {
                  option.onChecked();
                }
              })
            Text(option.label)
          }
        })
      }
      .alignItems(HorizontalAlign.Start)
    }
    .alignItems(VerticalAlign.Top)
    .backgroundColor(Color.White)
    .borderRadius(8)
    .padding(8)
    .width("100%")
  }
}

@Entry
@Component
struct Index {
  @State expandedRegionLayoutOptions: ExpandedRegionLayoutOptions = {
    horizontalSplitRatio: PresetSplitRatio.LAYOUT_3V2,
    verticalSplitRatio: PresetSplitRatio.LAYOUT_1V1,
    isExtraRegionPerpendicular: true,
    extraRegionPosition: ExtraRegionPosition.TOP
  };
  @State foldingRegionLayoutOptions: HoverModeRegionLayoutOptions = {
    horizontalSplitRatio: PresetSplitRatio.LAYOUT_3V2,
    showExtraRegion: false,
    extraRegionPosition: ExtraRegionPosition.TOP
  };
  @State foldedRegionLayoutOptions: FoldedRegionLayoutOptions = {
    verticalSplitRatio: PresetSplitRatio.LAYOUT_1V1
  };

  @Builder
  MajorRegion() {
    Region({
      title: "折叠态配置",
      compBackgroundColor: "rgba(255, 0, 0, 0.1)",
    }) {
      Column({ space: 4 }) {
        RadioOption({
          label: "折叠态垂直高度度比",
          value: this.foldedRegionLayoutOptions.verticalSplitRatio,
          options: [
            {
              label: "1:1",
              value: PresetSplitRatio.LAYOUT_1V1,
              onChecked: () => {
                this.foldedRegionLayoutOptions.verticalSplitRatio = PresetSplitRatio.LAYOUT_1V1
              }
            },
            {
              label: "2:3",
              value: PresetSplitRatio.LAYOUT_2V3,
              onChecked: () => {
                this.foldedRegionLayoutOptions.verticalSplitRatio = PresetSplitRatio.LAYOUT_2V3
              }
            },
            {
              label: "3:2",
              value: PresetSplitRatio.LAYOUT_3V2,
              onChecked: () => {
                this.foldedRegionLayoutOptions.verticalSplitRatio = PresetSplitRatio.LAYOUT_3V2
              }
            },
            {
              label: "未定义",
              value: undefined,
              onChecked: () => {
                this.foldedRegionLayoutOptions.verticalSplitRatio = undefined
              }
            }
          ]
        })
      }
      .constraintSize({ minHeight: "100%" })
    }
  }

  @Builder
  MinorRegion() {
    Region({
      title: "悬停态配置",
      compBackgroundColor: "rgba(0, 255, 0, 0.1)"
    }) {
      Column({ space: 4 }) {
        RadioOption({
          label: "悬停态水平宽度比",
          value: this.foldingRegionLayoutOptions.horizontalSplitRatio,
          options: [
            {
              label: "1:1",
              value: PresetSplitRatio.LAYOUT_1V1,
              onChecked: () => {
                this.foldingRegionLayoutOptions.horizontalSplitRatio = PresetSplitRatio.LAYOUT_1V1
              }
            },
            {
              label: "2:3",
              value: PresetSplitRatio.LAYOUT_2V3,
              onChecked: () => {
                this.foldingRegionLayoutOptions.horizontalSplitRatio = PresetSplitRatio.LAYOUT_2V3
              }
            },
            {
              label: "3:2",
              value: PresetSplitRatio.LAYOUT_3V2,
              onChecked: () => {
                this.foldingRegionLayoutOptions.horizontalSplitRatio = PresetSplitRatio.LAYOUT_3V2
              }
            },
            {
              label: "未定义",
              value: undefined,
              onChecked: () => {
                this.foldingRegionLayoutOptions.horizontalSplitRatio = undefined
              }
            },
          ]
        })

        SwitchOption({
          label: "悬停态是否显示扩展区",
          value: this.foldingRegionLayoutOptions.showExtraRegion,
          onChange: (checked) => {
            this.foldingRegionLayoutOptions.showExtraRegion = checked;
          }
        })

        if (this.foldingRegionLayoutOptions.showExtraRegion) {
          RadioOption({
            label: "悬停态扩展区位置",
            value: this.foldingRegionLayoutOptions.extraRegionPosition,
            options: [
              {
                label: "顶部",
                value: ExtraRegionPosition.TOP,
                onChecked: () => {
                  this.foldingRegionLayoutOptions.extraRegionPosition = ExtraRegionPosition.TOP
                }
              },
              {
                label: "底部",
                value: ExtraRegionPosition.BOTTOM,
                onChecked: () => {
                  this.foldingRegionLayoutOptions.extraRegionPosition = ExtraRegionPosition.BOTTOM
                }
              },
              {
                label: "未定义",
                value: undefined,
                onChecked: () => {
                  this.foldingRegionLayoutOptions.extraRegionPosition = undefined
                }
              },
            ]
          })
        }
      }
      .constraintSize({ minHeight: "100%" })
    }
  }

  @Builder
  ExtraRegion() {
    Region({
      title: "展开态配置",
      compBackgroundColor: "rgba(0, 0, 255, 0.1)"
    }) {
      Column({ space: 4 }) {
        RadioOption({
          label: "展开态水平宽度比",
          value: this.expandedRegionLayoutOptions.horizontalSplitRatio,
          options: [
            {
              label: "1:1",
              value: PresetSplitRatio.LAYOUT_1V1,
              onChecked: () => {
                this.expandedRegionLayoutOptions.horizontalSplitRatio = PresetSplitRatio.LAYOUT_1V1
              }
            },
            {
              label: "2:3",
              value: PresetSplitRatio.LAYOUT_2V3,
              onChecked: () => {
                this.expandedRegionLayoutOptions.horizontalSplitRatio = PresetSplitRatio.LAYOUT_2V3
              }
            },
            {
              label: "3:2",
              value: PresetSplitRatio.LAYOUT_3V2,
              onChecked: () => {
                this.expandedRegionLayoutOptions.horizontalSplitRatio = PresetSplitRatio.LAYOUT_3V2
              }
            },
            {
              label: "未定义",
              value: undefined,
              onChecked: () => {
                this.expandedRegionLayoutOptions.horizontalSplitRatio = undefined
              }
            },
          ]
        })

        RadioOption({
          label: "展开态垂直高度度比",
          value: this.expandedRegionLayoutOptions.verticalSplitRatio,
          options: [
            {
              label: "1:1",
              value: PresetSplitRatio.LAYOUT_1V1,
              onChecked: () => {
                this.expandedRegionLayoutOptions.verticalSplitRatio = PresetSplitRatio.LAYOUT_1V1
              }
            },
            {
              label: "2:3",
              value: PresetSplitRatio.LAYOUT_2V3,
              onChecked: () => {
                this.expandedRegionLayoutOptions.verticalSplitRatio = PresetSplitRatio.LAYOUT_2V3
              }
            },
            {
              label: "3:2",
              value: PresetSplitRatio.LAYOUT_3V2,
              onChecked: () => {
                this.expandedRegionLayoutOptions.verticalSplitRatio = PresetSplitRatio.LAYOUT_3V2
              }
            },
            {
              label: "未定义",
              value: undefined,
              onChecked: () => {
                this.expandedRegionLayoutOptions.verticalSplitRatio = undefined
              }
            }
          ]
        })

        SwitchOption({
          label: "展开态扩展区是否上下贯穿",
          value: this.expandedRegionLayoutOptions.isExtraRegionPerpendicular,
          onChange: (checked) => {
            this.expandedRegionLayoutOptions.isExtraRegionPerpendicular = checked;
          }
        })

        if (!this.expandedRegionLayoutOptions.isExtraRegionPerpendicular) {
          RadioOption({
            label: "展开态扩展区位置",
            value: this.expandedRegionLayoutOptions.extraRegionPosition,
            options: [
              {
                label: "顶部",
                value: ExtraRegionPosition.TOP,
                onChecked: () => {
                  this.expandedRegionLayoutOptions.extraRegionPosition = ExtraRegionPosition.TOP
                }
              },
              {
                label: "底部",
                value: ExtraRegionPosition.BOTTOM,
                onChecked: () => {
                  this.expandedRegionLayoutOptions.extraRegionPosition = ExtraRegionPosition.BOTTOM
                }
              },
              {
                label: "未定义",
                value: undefined,
                onChecked: () => {
                  this.expandedRegionLayoutOptions.extraRegionPosition = undefined
                }
              },
            ]
          })
        }
      }
      .constraintSize({ minHeight: "100%" })
    }
  }

  build() {
    Column() {
      FoldSplitContainer({
        primary: () => {
          this.MajorRegion()
        },
        secondary: () => {
          this.MinorRegion()
        },
        extra: () => {
          this.ExtraRegion()
        },
        expandedLayoutOptions: this.expandedRegionLayoutOptions,
        hoverModeLayoutOptions: this.foldingRegionLayoutOptions,
        foldedLayoutOptions: this.foldedRegionLayoutOptions,
      })
    }
    .width("100%")
    .height("100%")
  }
}

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

HarmonyOS开发者社区

讨论HarmonyOS开发技术，专注于API与组件、DevEco Studio、测试、元服务和应用上架分发等。

更多推荐

【新手教程】HarmonyOS组件模板通关攻略（通过DevEco Studio插件快速集成模板&组件）

点击顶部菜单栏中的“File（文件）”> “New...（新建）”> “Create Project from Template Market（从模板市场创建项目）”，进入模板市场界面；找到目标组件后，点击组件详情页卡片中的“Integrate source code”（集成源码）或“Integrate SDK”（集成SDK）按钮，即可将组件添加到您的项目中。启动 IDE，点击顶部菜单栏中的“Fi

HarmonyOS开发者社区

【案例+1】HarmonyOS官方模板优秀案例（第8期：阅读行业 · 电子书）

在commons/lib_common/src/main/ets/httprequest/HttpRequest.ets文件中将云侧开发者自定义的数据结构转换为端侧数据结构。将commons/lib_common/src/main/ets/httprequest/HttpRequestApi.ets文件中的mock接口替换为真实的服务器接口。中国移动一键登录SDK/易盾一键登录SDK/创蓝闪验/极

HarmonyOS开发者社区

【HarmonyOS-媒体技术-Media Kit】HarmonyOS 音视频开发全栈解析

Media Kit 让开发者可以调用系统的音视频能力，涵盖播放、录制、录屏、元数据提取与转码六大核心功能模块，支撑系统应用与第三方应用在视频播放、内容创作、教学录屏、直播互动等典型场景下的音视频处理需求。AVMetadataExtractor 用于从音视频资源中提取元数据，如标题、艺术家、专辑、时长等信息，从视频中提取指定时间点的画面，生成缩略图。AVRecorder 可实现音频、视频、音视频混合
