【普中Hi3861开发攻略--基于鸿蒙OS】-- 第 10 章 事件
本章介绍Hi3861鸿蒙的事件机制实验。
(1)实验平台：
普中Hi3861鸿蒙物联网WIFI套件
https://item.taobao.com/item.htm?id=829136021914(2)资料下载：普中科技-各型号产品资料下载链接
回想一下在裸机编程中是不是经常用到标记变量呢？它用来标志某个事件的发生情况，然后在循环中判断事件是否发生，如果是等待多个事件的话，还会通过多个标记进行判断，如 if((xxx_flag)&&(xxx_flag))。当然，更加有效的用法就使用变量的某些位进行标志，比如 bit0 表示事件0，bit1 表示事件1，当两个事件都发生的时候，就通过判断对应的标记位是否被置1，如：if(0x03==(xxx_flag&0x03))。然而在操作系统中，也是可以使用事件作为同步的处理，并且实现阻塞机制，操作系统中的事件是一种数据结构而非标记变量。本章分为如下几部分内容：
10.1 实验介绍
10.1.1 事件介绍
10.1.1.1 事件基本概念
事件是一种实现任务间通信的机制，可用于实现任务间的同步，但事件通信只能是事件类型的通信，无数据传输。一个任务可以等待多个事件的发生：可以是任意一个事件发生时唤醒任务进行事件处理；也可以是几个事件都发生后才唤醒任务进行事件处理。事件集合用 32 位无符号整型变量来表示，每一位代表一个事件。事件的第 25 位为保留位，不可以进行位设置。
事件（Event）是一种任务间的通信机制，可用于任务间的同步操作。事件的特点是：
●任务间的事件同步，可以一对多，也可以多对多。一对多表示一个任务可以等待多个事件，多对多表示多个任务可以等待多个事件。但是一次写事件最多触发一个任务从阻塞中醒来。
●事件读超时机制。
●只做任务间同步，不传输具体数据。
10.1.1.2 事件运行机制
任务可以根据事件类型（事件掩码）uwEventMask 读取单个或者多个事件，事件读取成功后，如果读取模式设置为 LOS_WAITMODE_CLR 则会清除已读取到的事件类型，反之不会清除已读到的事件类型。用户可以选择读取事件的模式，读取事件类型中的所有事件或者是任意事件。
任务/中断可以写入指定的事件类型（事件掩码），设置事件集合的某些位为 1，系统支持写入多个事件类型，写事件成功可能会触发任务调度。
清除事件时，根据入事件控制块和待清除的事件类型，对事件对应位进行清0 操作。
事件控制块中有一个 32 位的变量 uwEventID，可以称之为事件集合，它用于标识该任务发生的事件类型，其中每一位表示一种事件类型（0 表示该事件类型未发生、1 表示该事件类型已经发生），一共 31 种事件类型（第25 位保留），如下所示：

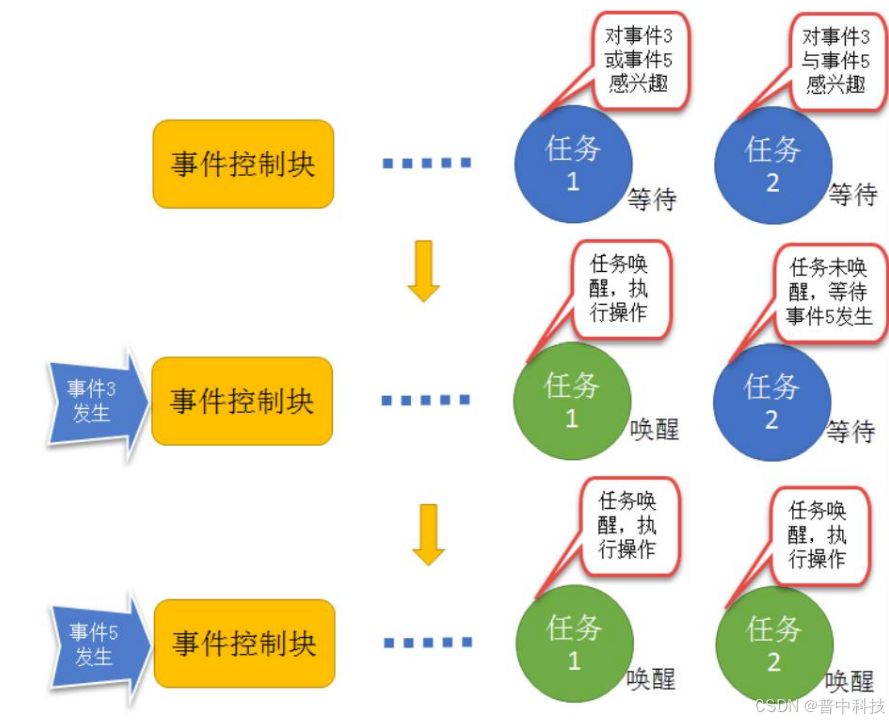

事件唤醒机制，当任务因为等待某个或者多个事件发生而进入阻塞态，当事件发生的时候会被唤醒，其过程如下：
任务 1 对事件 3 或事件 5 感兴趣（逻辑或 LOS_WAITMODE_OR），当发生其中的某一个事件都会被唤醒，并且执行相应操作。而任务2 对事件3 与事件5 感兴趣（逻辑与 LOS_WAITMODE_AND），当且仅当事件3 与事件5 都发生的时候，任务 2 才会被唤醒，如果只有其中一个事件发生，那么任务2 还是会继续等待事件发生。如果在读事件函数中设置了清除事件位LOS_WAITMODE_CLR，那么当任务 2 被唤醒后，系统会把事件 3 和事件 5 的事件位清零。
10.1.1.3 事件使用说明
●进行事件读写操作时，事件的第 25 位为保留位，不可以进行位设置。
●对同一事件反复写入，算作一次写入。
●执行 LOS_EventRead()时，其中的事件类型掩码等于等待的所有事件类型掩码按位与（LOS_WAITMODE_AND）或是按位或（LOS_WAITMODE_OR）的结果。
10.1.2 实验目的
创建 2 个任务，任务 1 间隔 1S 设置一个事件标志，共设置3 个事件，任务2等待接收完 3 个事件标志后执行。
10.1.3 常用 API 函数
（1）osEventFlagsNew
功能：创建并初始化事件标志对象。
参数：指向事件标志属性结构体的指针（可选，通常传递NULL 以使用默认属性）。
返回值：返回事件标志对象的 ID，如果创建失败则返回NULL。
用途：用于在任务间同步和通信之前，首先创建一个事件标志对象。
（2）osEventFlagsDelete
功能：删除事件标志对象。
参数：事件标志对象的 ID。
返回值：通常返回状态码，表示操作是否成功。
用途：在不再需要事件标志对象时，释放其占用的资源。
（3）osEventFlagsGetName
功能：获取事件标志对象的名称（如果设置了的话）。
参数：事件标志对象的 ID。
返回值：返回事件标志对象的名称，或者在没有设置名称时返回NULL 或空字符串。
用途：用于调试或日志记录，帮助识别特定的事件标志对象。
（4）osEventFlagsSet
功能：设置指定的事件标志。
参数：事件标志对象的 ID 和要设置的事件标志位（一个或多个）。
返回值：通常返回状态码或设置前的事件标志状态。
用途：用于通知其他任务（或线程）某个或某些事件已经发生。
（5）osEventFlagsClear
功能：清除指定的事件标志。
参数：事件标志对象的 ID 和要清除的事件标志位（一个或多个）。
返回值：通常返回状态码或清除前的事件标志状态。
用途：用于重置事件标志，以便再次使用。
（6）osEventFlagsGet
功能：获取当前的事件标志状态。
参数：事件标志对象的 ID。
返回值：返回当前的事件标志状态。
用途：用于查询当前的事件标志状态，以确定是否有特定的事件已经发生。
（7）osEventFlagsWait
功能：等待一个或多个事件标志变为信号状态。
参数：事件标志对象的 ID、要等待的事件标志位、等待选项（如等待任意/全部标志）和超时时间。
返回值：返回等待结束时的事件标志状态或超时状态。
用途：用于阻塞当前任务（或线程），直到指定的事件标志变为信号状态，或者超时发生。
10.2 硬件设计
本实验为操作系统内核测试，硬件只需 Hi3861，无需其他外围设备。
10.3 软件设计

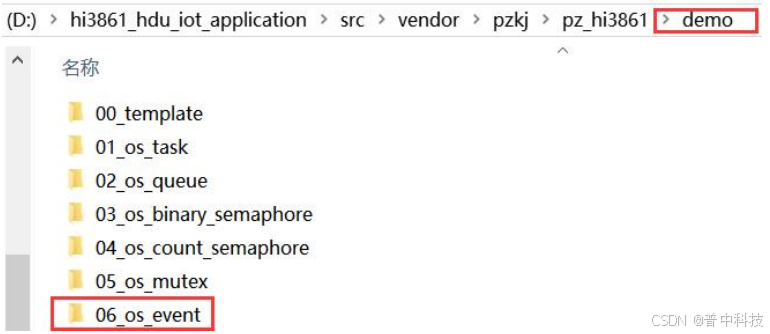

将前面章节创建好的工程模板，复制一份，重命名为06_os_event，如下所示：

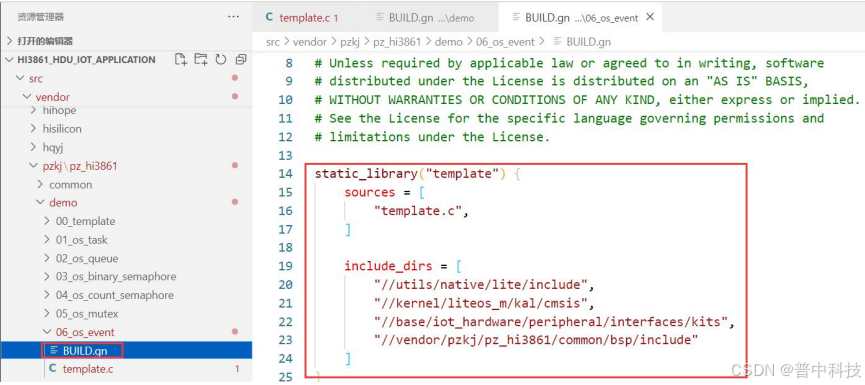

（1）修改 demo 文件夹下的 BUILD.gn 文件，如下所示：

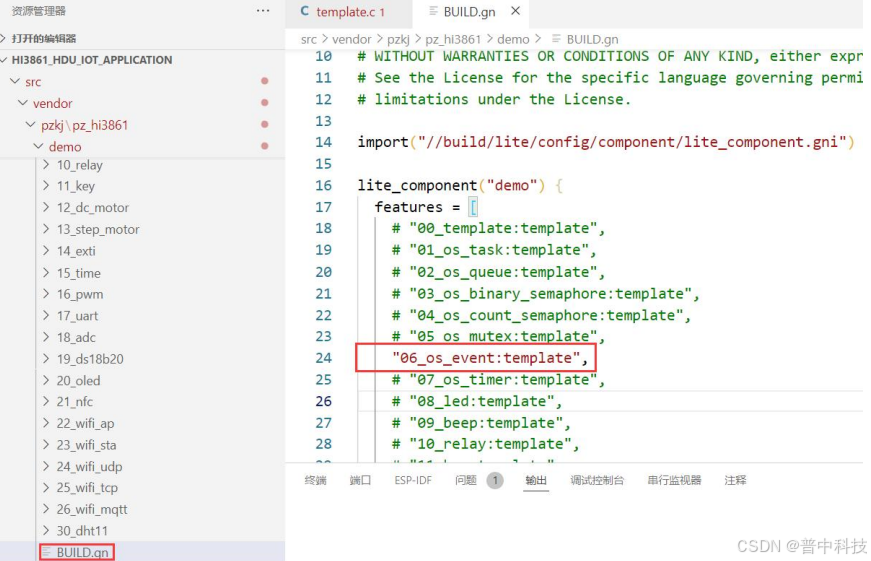

（2）添加工程编译文件路径，如下所示
（3）修改 template.c 文件，代码如下：
/**
****************************************************************************************************
* @file template.c
* @author 普中科技
* @version V1.0
* @date 2024-06-05
* @brief LiteOS事件
* @license Copyright (c) 2024-2034, 深圳市普中科技有限公司
****************************************************************************************************
* @attention
*
* 实验平台:普中-Hi3861
* 在线视频:https://space.bilibili.com/2146492485
* 公司网址:www.prechin.cn
* 购买地址:
*
****************************************************************************************************
* 实验现象：打开串口助手，任务1间隔1S设置一个事件标志，共设置3个事件，任务2等待接收完3个事件标志后执行
*
****************************************************************************************************
*/
#include <stdio.h>
#include <unistd.h>
#include "ohos_init.h"
#include "cmsis_os2.h"
osThreadId_t Task1_ID; // 任务1 ID
osThreadId_t Task2_ID; // 任务2 ID
osEventFlagsId_t event_ID; // 事件 ID
uint32_t event1_Flags = 0x00000001U; // 事件掩码 每一位代表一个事件
uint32_t event2_Flags = 0x00000002U; // 事件掩码 每一位代表一个事件
uint32_t event3_Flags = 0x00000004U; // 事件掩码 每一位代表一个事件
#define TASK_STACK_SIZE 1024
#define TASK_DELAY_TIME 1 // s
/**
* @description: 任务1 用于发送事件
* @param {*}
* @return {*}
*/
void Task1(void)
{
while (1)
{
printf("enter Task 1.......\n");
osEventFlagsSet(event_ID, event1_Flags); // 设置事件标记
printf("send eventFlag1.......\n");
sleep(TASK_DELAY_TIME); // 1秒
osEventFlagsSet(event_ID, event2_Flags); // 设置事件标记
printf("send eventFlag2.......\n");
sleep(TASK_DELAY_TIME); // 1秒
osEventFlagsSet(event_ID, event3_Flags); // 设置事件标记
printf("send eventFlag3.......\n");
sleep(TASK_DELAY_TIME); // 1秒
}
}
/**
* @description: 任务2 用于接受事件
* @param {*}
* @return {*}
*/
void Task2(void)
{
uint32_t flags = 0;
while (1)
{
// 永远等待事件标记触发，当接收到 event1_Flags 和 event2_Flags 和 event3_Flags时才会执行printf函数
// osFlagsWaitAll ：全部事件标志位接收到 osFlagsWaitAny: 任意一个事件标志位接收到
// 当只有一个事件的时候，事件的类型选择哪个都可以
flags = osEventFlagsWait(event_ID, event1_Flags | event2_Flags | event3_Flags, osFlagsWaitAll, osWaitForever);
printf("receive event is OK\n"); // 事件已经标记
}
}
/**
* @description: 初始化并创建任务
* @param {*}
* @return {*}
*/
static void template_demo(void)
{
printf("普中-Hi3861开发板--LiteOS事件\r\n");
event_ID = osEventFlagsNew(NULL); // 创建事件
if (event_ID != NULL)
{
printf("ID = %d, Create event_ID is OK!\n", event_ID);
}
osThreadAttr_t taskOptions;
taskOptions.name = "Task1"; // 任务的名字
taskOptions.attr_bits = 0; // 属性位
taskOptions.cb_mem = NULL; // 堆空间地址
taskOptions.cb_size = 0; // 堆空间大小
taskOptions.stack_mem = NULL; // 栈空间地址
taskOptions.stack_size = TASK_STACK_SIZE; // 栈空间大小 单位:字节
taskOptions.priority = osPriorityNormal; // 任务的优先级
Task1_ID = osThreadNew((osThreadFunc_t)Task1, NULL, &taskOptions); // 创建任务1
if (Task1_ID != NULL)
{
printf("ID = %d, Create Task1_ID is OK!\n", Task1_ID);
}
taskOptions.name = "Task2"; // 任务的名字
taskOptions.priority = osPriorityNormal; // 任务的优先级
Task2_ID = osThreadNew((osThreadFunc_t)Task2, NULL, &taskOptions); // 创建任务2
if (Task2_ID != NULL)
{
printf("ID = %d, Create Task2_ID is OK!\n", Task2_ID);
}
}
SYS_RUN(template_demo);
10.4 实验现象

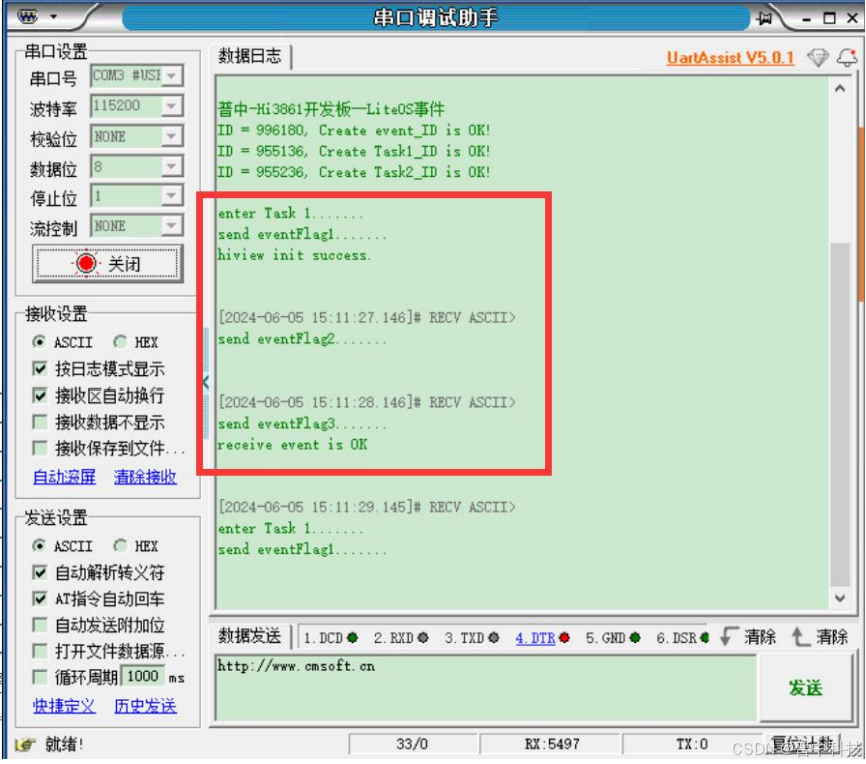

将程序下载到开发板内（可参考“2.2.5 程序下载运行”章节），打开串口调试助手“\5--开发工具\4-串口调试助手\UartAssist.exe”，波特率设置为115200，实验现象：任务 1 间隔 1S 设置一个事件标志，共设置3 个事件，任务2 等待接收完 3 个事件标志后执行。
