作为一名鸿蒙生态的开发者，首先要入手的就是页面布局，最基础的页面是要有能力画出来并达到给用户带来良好体验的效果，今天要分享的是鸿蒙开发的Flex页面布局。

一、 ArkUI布局概述

1. 布局结构

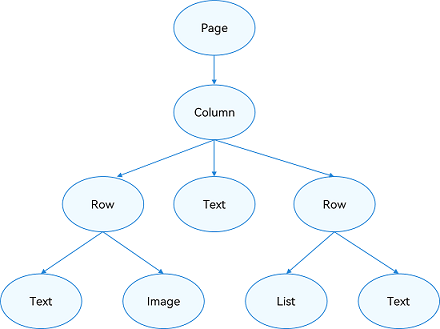

布局通常为分层结构，一个常见的页面结构如下所示：

在这里插入图片描述

为实现上述效果，开发者需要在页面中声明对应的元素。其中，Page表示页面的根节点，Column/Row等元素为系统组件。针对不同的页面结构，ArkUI提供了不同的布局组件来帮助开发者实现对应布局的效果，例如Row用于实现线性布局。

2. 布局元素的组成

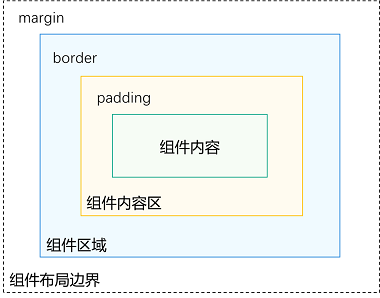

这里引用官方API文档里的示例图，明确直观的看出一个元素的布局，具体的组成部分，布局元素组成图

在这里插入图片描述

组件区域（蓝区方块）：实际为width、height设置的大小；
组件内容区（黄色方块）：组件区域减去组件的border值；
组件内容（绿色方块）：组件内容本身占用的大小，比如文本内容占用的大小。组件内容和组件内容区不一定匹配，比如设置了固定的width和height，此时组件内容的大小就是设置的width和height减去padding和border值，但文本内容则是通过文本布局引擎测算后得到的大小，可能出现文本真实大小小于设置的组件内容区大小，也就是文本内容无法占满文本组件提供的内容区大小。当组件内容和组件内容区大小不一致时，align属性生效，定义组件内容在组件内容区的对齐方式，如居中对齐。
组件布局边界（虚线部分）：margin的大小；
3. 如何选择布局
声明式UI提供了以下几种常见布局，开发者可根据实际应用场景选择合适的布局进行页面开发。

当然，接下来的分享主要是Flex布局的应用，在实际开发中，针对实用场景选择最为合适的布局方式也是考验开发者能力的一环。

二、实战演练：构建“钓鱼圈”首页布局

项目实战场景，直观感受ArkUI布局的强大。

1. 需求分析与设计拆解

“钓鱼圈”首页布局包含：

顶部栏：应用标题和用户头像
天气卡片：显示当前钓鱼适宜度
功能入口：常用功能的网格布局

2. 代码实现与逐层解析

总体代码实现：

@Entry
@Component
struct FishingHomePage {
  @State currentIndex: number = 0;

  build() {
    // 根布局：纵向排列
    Column() {
      // 1. 顶部栏 - 使用Row实现水平布局
      Row() {
        Text('钓鱼圈')
          .fontSize(24)
          .fontWeight(FontWeight.Bold)
          .layoutWeight(1)  // 占据剩余空间，实现左对齐

        Image($r('app.media.touxiang'))
          .width(40)
          .height(40)
          .borderRadius(20)  // 圆形头像
      }
      .width('100%')
      .padding({ left: 16, right: 16, top: 12, bottom: 12 })
      .backgroundColor('#FFFFFF')

      // 2. 天气卡片 - 使用Stack实现层叠布局
      Stack() {
        // 内容区域
        Row() {
          Column() {
            Text('今日适宜钓鱼')
              .fontSize(18)
              .fontColor('#1F6BF5')
            Text('85分')
              .fontSize(32)
              .margin(12)
              .fontColor('#1F6BF5')
              .fontWeight(FontWeight.Medium)
          }
          .layoutWeight(1)

          Column() {
            Text('气温')
              .fontSize(18)
              .fontColor('#1F6BF5')
            Text('22°C')
              .fontSize(32)
              .margin(12)
              .fontColor('#1F6BF5')
          }
          .alignItems(HorizontalAlign.Center)
        }
        .width('100%')
        .padding(16)
      }
      .width('93%')
      .height(120)
      .linearGradient(
        {
          angle: 30,
          colors: [
            ['#87CEEB', 0.0],
            ['#E0F6FF', 0.3],
            ['#87CEEB', 0.8],
            ['#87CEEB', 1.0],
          ],
        }
      )
      .margin({ top: 18, bottom: 18 })
      .borderRadius(12)

      // 3. 功能flex布局 - 使用Row+Column组合
      Column() {
        // 第一行功能
        Row() {
          this.BuildFunctionItem('钓点', $r('app.media.ditu'))
          this.BuildFunctionItem('天气', $r('app.media.xunjian'))
          this.BuildFunctionItem('潮汐', $r('app.media.heliuguanli'))
          this.BuildFunctionItem('记录', $r('app.media.yujing'))
        }
        .width('100%')
        .justifyContent(FlexAlign.SpaceAround)
        .margin({ bottom: 30 })

        // 第二行功能
        Row() {
          this.BuildFunctionItem('渔具', $r('app.media.shuiku'))
          this.BuildFunctionItem('社区', $r('app.media.duanxin'))
          this.BuildFunctionItem('设置', $r('app.media.tongyongpeizhi'))
          this.BuildFunctionItem('更多', $r('app.media.xinzeng'))
        }
        .width('100%')
        .justifyContent(FlexAlign.SpaceAround)
      }
      .layoutWeight(1)  // 占据中间所有剩余空间
    }
    .width('100%')
    .height('100%')
    .backgroundColor('#F5F6FA')
  }

  // 构建功能项组件 - 封装重复UI逻辑
  @Builder BuildFunctionItem(name: string, icon: Resource) {
    Column() {
      Image(icon)
        .width(60)
        .height(60)
        .padding(16)
        .backgroundColor('#87CEEB')
        .borderRadius(12)
        .margin({ bottom: 8 })

      Text(name)
        .fontSize(14)
        .fontColor('#333333')
    }
    .width(70)
    .height(70)
    .justifyContent(FlexAlign.Center)
    .alignItems(HorizontalAlign.Center)
  }
}

布局效果示意图：

┌─────────────────────────────────┐
│ 钓鱼圈          [头像]           │ ← Row水平布局
├─────────────────────────────────┤
│                                 │
│      🎣 今日适宜钓鱼 85分        │ ← Stack层叠布局
│          气温  22°C             │
│                                 │
├─────────────────────────────────┤
│ [钓点] [天气] [潮汐] [记录]       │ ← Row + SpaceAround
│ [渔具] [社区] [设置] [更多]       │
│                                 │
──────────────────────────────────

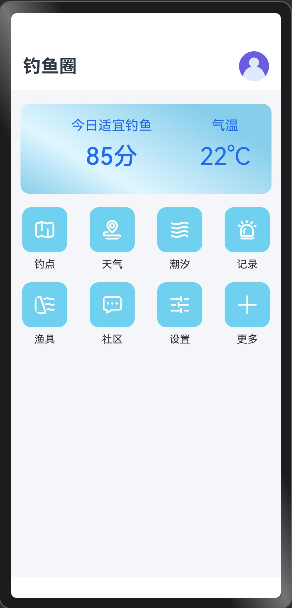

实际效果展示：

三、关键布局技巧

1. 根布局：纵向排列

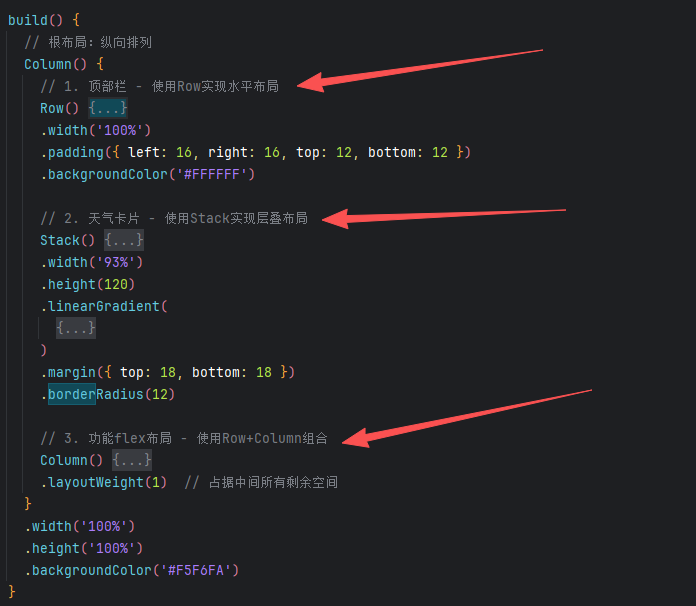

页面布局首先是拿到UI图，要对图中元素进行切分，每一个块元素需要包含哪些子元素等等，也是考验还原UI的能力，这里很明显的采用了纵向排列布局，将页面划分为纵向排列三个大块：

在这里插入图片描述

2. Flex布局的应用

针对于多行多列的数据渲染，项目中采用了flex布局：

// 功能flex布局 - 使用Row+Column组合
Column() {
  // 第一行功能
  Row() {
    this.BuildFunctionItem('钓点', $r('app.media.ditu'))
    this.BuildFunctionItem('天气', $r('app.media.xunjian'))
    this.BuildFunctionItem('潮汐', $r('app.media.heliuguanli'))
    this.BuildFunctionItem('记录', $r('app.media.yujing'))
  }
  .width('100%')
  .justifyContent(FlexAlign.SpaceAround)
  .margin({ bottom: 30 })

  // 第二行功能
  Row() {
    this.BuildFunctionItem('渔具', $r('app.media.shuiku'))
    this.BuildFunctionItem('社区', $r('app.media.duanxin'))
    this.BuildFunctionItem('设置', $r('app.media.tongyongpeizhi'))
    this.BuildFunctionItem('更多', $r('app.media.xinzeng'))
  }
  .width('100%')
  .justifyContent(FlexAlign.SpaceAround)
}
.layoutWeight(1)  // 占据中间所有剩余空间

3. 精准控制间距

在实际开发中，合理控制间距和图标大小至关重要，从观感上要过关，其次是对重复渲染组件进行封装：

  // 构建功能项组件 - 封装重复UI逻辑
  @Builder BuildFunctionItem(name: string, icon: Resource) {
    Column() {
      Image(icon)
        .width(60)
        .height(60)
        .padding(16)
        .backgroundColor('#87CEEB')
        .borderRadius(12)
        .margin({ bottom: 8 })

      Text(name)
        .fontSize(14)
        .fontColor('#333333')
    }
    .width(70)
    .height(70)
    .justifyContent(FlexAlign.Center)
    .alignItems(HorizontalAlign.Center)
  }
}
