简介

应用跨设备连接管理可以通过分布式操作系统，将用户拥有的多个设备整合为一个整体，实现设备与设备之间的能力互助，为用户提供比单设备更加高效的沉浸式体验。

能力范围

跨设备拉起应用：可以通过本设备应用，拉起其他组网设备的同应用，并进行协同作业。
数据交互：实现跨设备数据传输。

亮点特征

通过多样化的跨设备传输流特性，实现本设备相机拉起对端设备相机功能。为用户提供文本信息交互能力。

基本概念

DMS（Distributedsched Management Service）是分布式组件管理框架，提供分布式组件的管理能力。

UIAbility

描述应用程序的界面交互能力，负责管理应用界面的生命周期、用户交互以及界面渲染等任务。

Extension

用于扩展应用的功能或实现跨设备协同。它允许应用在后台运行某些任务，或者将部分功能迁移到其他设备上执行，从而实现分布式能力。

实现原理

应用跨设备连接管理生长在分布式组件管理框架之上，在分布式组件管理框架上进行了JS对象型的封装，能通过分布式组件管理框架服务建立协同关系并进行应用间的连接，数据的交互能力由系统支持。

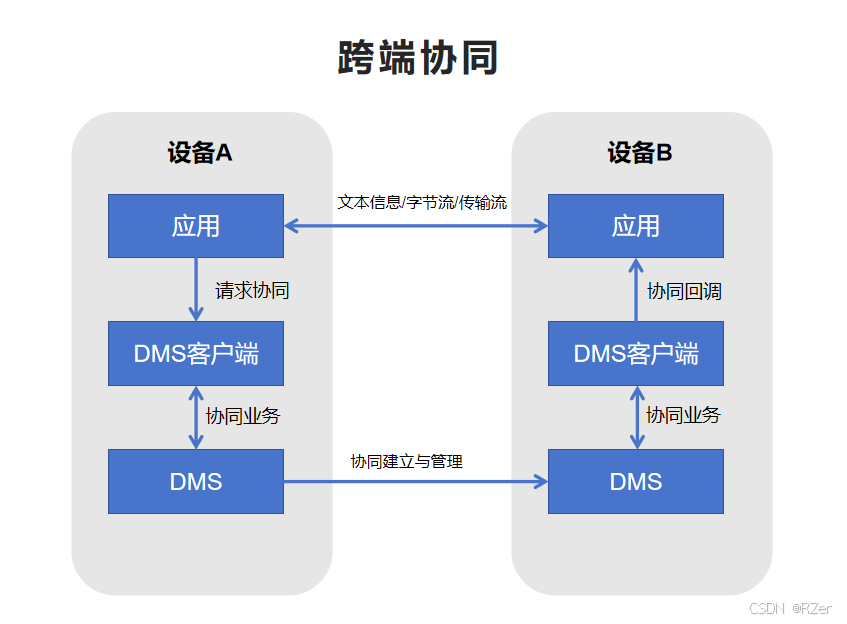

图1 应用跨设备连接运行机制

在这里插入图片描述

约束与限制

设备间需要登录相同的华为账号。
不同设备间只有相同bundleName的UIAbility应用才能进行协同。
业务协同完毕后需及时结束协同状态。未申请长时任务的应用，在锁屏或退至后台5秒以上，会被结束掉协同生命周期。
分布式组件管理框架在协同过程中不会对传输内容进行审查。涉及隐私敏感数据时，建议业务通过数据加密、弹框提醒等方式加强信息安全。

环境准备

环境要求

可登录华为账号的设备A和设备B，设备间需要组网成功（双端登录同一个华为账号，并使用蓝牙连接）。

搭建环境

在PC上安装DevEco Studio，要求版本在4.1及以上。
将public-SDK更新到API 18或以上。
用USB线缆将两台调测设备（设备A和设备B）连接到PC。
打开设备A和设备B的蓝牙，互相识别，实现组网。

检验环境是否搭建成功

PC上执行shell命令：

hdc shell
hidumper -s 4700 -a "buscenter -l remote_device_info"

组网成功时可显示组网设备数量的信息，如“remote device num = 1”。

开发指导

应用跨设备连接管理可以通过分布式操作系统，将用户拥有的多个设备作为一个整体，设备与设备之间取长补短、相互帮助，为用户提供比单设备更加高效、沉浸的体验。

接口说明

应用跨设备连接管理接口如下表所示。具体API说明详见API参考：abilityConnectionManager。

表1 abilityConnectionManager接口功能介绍

接口名	描述
createAbilityConnectionSession(serviceName: string, context: Context, peerInfo: PeerInfo, connectOptions: ConnectOptions): number;	创建应用间的会话。
destroyAbilityConnectionSession(sessionId: number): void;	销毁应用间的会话。
connect(sessionId: number): Promise<\ConnectResult>;	source侧进行ability的连接。
acceptConnect(sessionId: number, token: string): Promise;	sink侧进行ability的连接。
disconnect(sessionId: number): void;	断开ability的连接。
on(type: 'connect' \| 'disconnect' \| 'receiveMessage' \| 'receiveData', sessionId: number, callback: Callback<\EventCallbackInfo>): void	监听事件。
off(type: 'connect' \| 'disconnect' \| 'receiveMessage' \| 'receiveData', sessionId: number, callback?: Callback<\EventCallbackInfo>): void	取消事件的监听。
sendMessage(sessionId: number, msg: string): Promise;	发送文本信息。

开发步骤

通过应用跨设备管理模块，设备A拉起并连接设备B上的应用。连接成功后，设备A和设备B通过on接口注册相应事件的回调监听。设备A或设备B通过sendMessage接口发送消息。对端通过监听到的回调信息进行后续协同业务。

导入AbilityConnectionManager模块文件

import { abilityConnectionManager } from '@kit.DistributedServiceKit';

发现设备

设备A上的应用，需要发现并选择设备B的netWorkId来作为协同接口的入参。可调用分布式设备管理模块接口，进行对端设备的发现和选择，详情可参考分布式设备管理模块进行开发。

应用间创建会话并进行连接

设备A和设备B在创建会话和连接时要执行的操作不同，接下来的开发步骤中，以设备A作为连接发起方，设备B作为连接接收端。

设备A

应用主动调用createAbilityConnectionSession()接口创建会话，获得sessionId。之后调用connect()方法启动ability会话连接（此时设备B上应用会被拉起）。

import { abilityConnectionManager, distributedDeviceManager } from '@kit.DistributedServiceKit';
import { common } from '@kit.AbilityKit';
import { hilog } from '@kit.PerformanceAnalysisKit';


let dmClass: distributedDeviceManager.DeviceManager;


function initDmClass(): void {
  try {
    dmClass = distributedDeviceManager.createDeviceManager('com.example.remotephotodemo');
  } catch (err) {
    hilog.error(0x0000, 'testTag', 'createDeviceManager err: ' + JSON.stringify(err));
  }
}
// 获取设备B的设备ID
function getRemoteDeviceId(): string | undefined {
  initDmClass();
  if (typeof dmClass === 'object' && dmClass !== null) {
    hilog.info(0x0000, 'testTag', 'getRemoteDeviceId begin');
    let list = dmClass.getAvailableDeviceListSync();
    if (typeof (list) === 'undefined' || typeof (list.length) === 'undefined') {
      hilog.info(0x0000, 'testTag', 'getRemoteDeviceId err: list is null');
      return;
    }
    if (list.length === 0) {
      hilog.info(0x0000, 'testTag', 'getRemoteDeviceId err: list is empty');
      return;
    }
    return list[0].networkId;
  } else {
    hilog.info(0x0000, 'testTag', 'getRemoteDeviceId err: dmClass is null');
    return;
  }
}
// 定义设备B的协同信息
const peerInfo: abilityConnectionManager.PeerInfo = {
  deviceId: getRemoteDeviceId(),
  bundleName: 'com.example.remotephotodemo',
  moduleName: 'entry',
  abilityName: 'EntryAbility',
  serviceName: 'collabTest'
};
const myRecord: Record<string, string> = {
  "newKey1": "value1",
};


const options: Record<string, string> = {
  'ohos.collabrate.key.start.option': 'ohos.collabrate.value.foreground',
};
// 定义连接选项
const connectOptions: abilityConnectionManager.ConnectOptions = {
  needSendData: true,
  startOptions: abilityConnectionManager.StartOptionParams.START_IN_FOREGROUND,
  parameters: myRecord
};
let context = this.getUIContext().getHostContext();
try {
  this.sessionId = abilityConnectionManager.createAbilityConnectionSession("collabTest", context, peerInfo, connectOptions);
  hilog.info(0x0000, 'testTag', 'createSession sessionId is', this.sessionId);


  abilityConnectionManager.connect(this.sessionId).then((ConnectResult) => {
    if (!ConnectResult.isConnected) {
      hilog.info(0x0000, 'testTag', 'connect failed');
      return;
    }
  }).catch(() => {
    hilog.error(0x0000, 'testTag', "connect failed");
  })


} catch (error) {
  hilog.error(0x0000, 'testTag', error);
}

设备B

设备A的应用调用connect()后，设备B的应用会通过协同的方式被拉起，拉起时会触发协同生命周期函数onCollaborate()，可在该接口中配置createAbilityConnectionSession()接口以及acceptConnect()接口的调用。

import { AbilityConstant, UIAbility, Want } from '@kit.AbilityKit';
import { abilityConnectionManager } from '@kit.DistributedServiceKit';
import { hilog } from '@kit.PerformanceAnalysisKit';


export default class EntryAbility extends UIAbility {
  onCreate(want: Want, launchParam: AbilityConstant.LaunchParam): void {
    hilog.info(0x0000, 'testTag', '%{public}s', 'Ability onCreate');
  }


  onCollaborate(wantParam: Record<string, Object>): AbilityConstant.CollaborateResult {
    hilog.info(0x0000, 'testTag', '%{public}s', 'on collaborate');
    let param = wantParam["ohos.extra.param.key.supportCollaborateIndex"] as Record<string, Object>
    this.onCollab(param);
    return 0;
  }


  onCollab(collabParam: Record<string, Object>) {
    const sessionId = this.createSessionFromWant(collabParam);
    if (sessionId == -1) {
      hilog.info(0x0000, 'testTag', 'Invalid session ID.');
      return;
    }
    const collabToken = collabParam["ohos.dms.collabToken"] as string;
    abilityConnectionManager.acceptConnect(sessionId, collabToken).then(() => {
      hilog.info(0x0000, 'testTag', 'acceptConnect success');
    }).catch(() => {
      hilog.error("failed");
    })
  }


  createSessionFromWant(collabParam: Record<string, Object>): number {
    let sessionId = -1;
    const peerInfo = collabParam["PeerInfo"] as abilityConnectionManager.PeerInfo;
    if (peerInfo == undefined) {
      return sessionId;
    }

    const options = collabParam["ConnectOptions"] as abilityConnectionManager.ConnectOptions;
    options.needSendBigData = true;
    options.needSendStream = true;
    options.needReceiveStream = false;
    try {
      sessionId = abilityConnectionManager.createAbilityConnectionSession("collabTest", this.context, peerInfo, options);
      AppStorage.setOrCreate('sessionId', sessionId);
      hilog.info(0x0000, 'testTag', 'createSession sessionId is' + sessionId);
    } catch (error) {
      hilog.error(0x0000, 'testTag', error);
    }
    return sessionId;
  }
}

注册事件监听

在应用创建会话成功并获得sessionId后，开发者可调用on()方法进行对应事件的监听，通过触发回调函数的方式通知监听者，以便执行对应业务。

  import { abilityConnectionManager } from '@kit.DistributedServiceKit';
  import { hilog } from '@kit.PerformanceAnalysisKit';


  abilityConnectionManager.on("connect", this.sessionId,(callbackInfo) => {
    hilog.info(0x0000, 'testTag', 'session connect, sessionId is', callbackInfo.sessionId);
  });
  abilityConnectionManager.on("disconnect", this.sessionId,(callbackInfo) => {
    hilog.info(0x0000, 'testTag', 'session disconnect, sessionId is', callbackInfo.sessionId);
  });
  abilityConnectionManager.on("receiveMessage", this.sessionId,(callbackInfo) => {
    hilog.info(0x0000, 'testTag', 'session receiveMessage, sessionId is', callbackInfo.sessionId);
  });

发送数据

发送消息

应用连接成功后，开发者可在设备A或者设备B上调用sendMessage()方法给对端应用发送文本信息。

import { abilityConnectionManager } from '@kit.DistributedServiceKit';
import { hilog } from '@kit.PerformanceAnalysisKit';
abilityConnectionManager.sendMessage(this.sessionId, "message send success").then(() => {
  hilog.info(0x0000, 'testTag', "sendMessage success");
}).catch(() => {
  hilog.error(0x0000, 'testTag', "connect failed");
})

结束协同

业务协同完毕后需及时结束协同状态。若是后续短期内还有协同需要，可调用disconnect()方法断开应用间的连接，保留sessionId，以便下次继续使用该sessionId进行连接。若是短期无需使用协同业务，可直接调用destroyAbilityConnectionSession()接口销毁会话，此时会自动断开连接。

import { abilityConnectionManager } from '@kit.DistributedServiceKit';
import { hilog } from '@kit.PerformanceAnalysisKit';


hilog.info(0x0000, 'testTag', 'disconnectRemoteAbility begin');
if (this.sessionId == -1) {
  hilog.info(0x0000, 'testTag', 'Invalid session ID.');
return;
}
abilityConnectionManager.disconnect(this.sessionId);


hilog.info(0x0000, 'testTag', 'destroyAbilityConnectionSession called');
abilityConnectionManager.destroyAbilityConnectionSession(this.sessionId);

调测验证

应用侧开发完成后，可在设备A和设备B上安装应用，测试步骤如下：

点击设备A应用的“连接”按钮，此时设备B上的应用被拉起。
点击设备A应用的“sendMessage”按钮，此时设备B上的应用会触发on()方法的回调，接受该字符串。
点击设备A或设备B应用的“disconnect”按钮，此时双端会断开连接，触发connect()接口的回调，将断连信息上报给双端应用。

常见问题

设备A应用无法拉起设备B应用

可能原因

【原因1】：设备间没有相互组网，导致设备A发起连接时，createAbilityConnectionSession()接口中的peerInfo.deviceId属性未设置正确。
【原因2】：有多台设备相互组网，设备A发起连接时，createAbilityConnectionSession()接口中的peerInfo.deviceId属性设置为其他设备的deviceId，未正确指定到B设备上。

解决措施

针对原因1，设备A和设备B开启USB调试功能，用USB线连接设备和PC。执行shell命令：

hdc shell
hidumper -s 4700 -a "buscenter -l remote_device_info"

回显信息为“remote device num = 0”即为组网失败，请确保登录同一华为账号并使用蓝牙连接。组网成功时可显示组网设备数量的信息，如“remote device num = 1”。

针对原因2，查询并选择指定设备时，添加设备选择列表，确保指定到期望的设备。

应用锁屏或者退后台一段时间后，正在执行的协同业务被断开

可能原因

应用在协同过程中，DMS会对应用的生命周期进行监听。发生锁屏、退后台操作持续五秒后，未申请长时任务的应用会被结束协同状态。

解决措施

应用申请长时任务，消除此限制。
