【Dubbo分布式服务框架】2.基于配置的服务提供者和消费者

光仔December

2787人浏览 · 2017-06-11 15:48:23

光仔December · 2017-06-11 15:48:23 发布

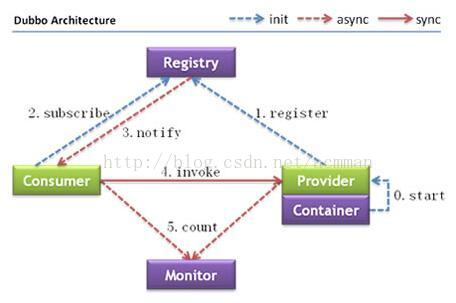

一个使用Dubbo的系统架构图如下：

可分为以下几个角色:
(1)Provider：暴露服务的服务提供方。
(2)Consumer：调用远程服务的服务消费方。
(3)Registry：服务注册与发现的注册中心。
(4)Monitor：统计服务的调用次调和调用时间的监控中心。
(5)Container：服务运行容器。
其中上面的调用关系为：
0.服务容器负责启动，加载，运行服务提供者。
1.服务提供者在启动时，向注册中心注册自己提供的服务。
2.服务消费者在启动时，向注册中心订阅自己所需的服务。
3.注册中心返回服务提供者地址列表给消费者，如果有变更，注册中心将基于长连接推送变更数据给消费者。
4.服务消费者，从提供者地址列表中，基于软负载均衡算法，选一台提供者进行调用，如果调用失败，再选另一台调用。
5.服务消费者和提供者，在内存中累计调用次数和调用时间，定时每分钟发送一次统计数据到监控中心。

其实上面的整个流程我们可以转换成日常生活的一个场景：Provider是冷饮提供商，Consumer是购买冷饮的零售商，Registry是冷饮市场的中介，Monitor是工商管理局，而Container是存放冷饮的冷冻库。所以上面的调用关系可以转换为：
0.冷冻库Container用于存放冷饮提供商Provider的产品---冷饮。
1.冷饮提供商Provider在拥有冷冻库的商品后，需要在中介备案，打开销售渠道。
2.冷饮的零售商Consumer需要向中介联系，告知需要的冷饮种类，以帮助寻找合适的厂家订购货源。
3.冷饮市场的中介Registry会将各大冷饮厂商提供的商品列表给冷饮的零售商Consumer看，如果有变动，中介会实时联系厂商。
4.冷饮的零售商Consumer会通过中介Registry提供的厂商列表，选取拿货地最近，路程最短，竞争者最少的厂商购买商品，如果订购失败，就选择其它合适厂商继续订购。
5.冷饮提供商Provider和冷饮的零售商Consumer的每次商业运作，都要告知工商管理局Monitor，有利于政府的监管。

这样解释，大家对于整个Dubbo的架构流程大致有一个思路了吧？我们下面动手去实现Dubbo的基于配置的服务提供者和消费者。

一、服务提供者

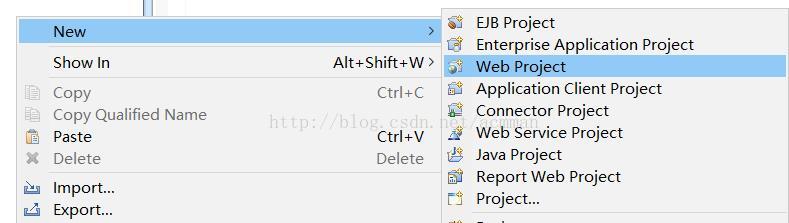

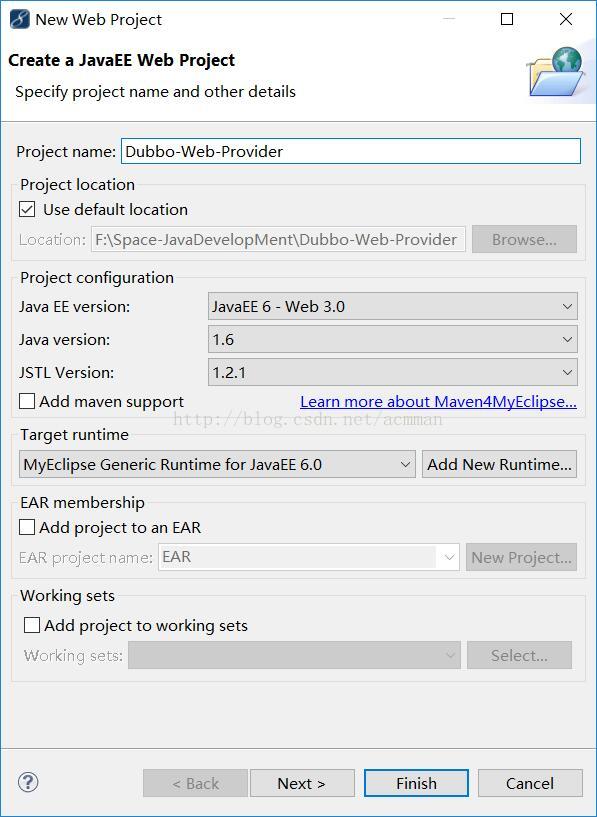

首先我们在MyEclipse中创建一个服务提供者的WebProject，名为Dubbo-Web-Provider:

然后我们的Dubbo可以只依赖JDK，不依赖于任何三方库运行，只需配置使用JDK相关实现策略。
我们需要添加的jar包有：
com.alibaba.dubbo.jar（dubbo官方jar包）
log4j.jar（日志输出依赖jar包）
org.javassist.jar（字节码生成jar包）
org.springframework.spring.jar（Spring依赖jar包）
commons-logging.jar（日志输出依赖jar包）
org.jboss.netty.jar（网络传输jar包）

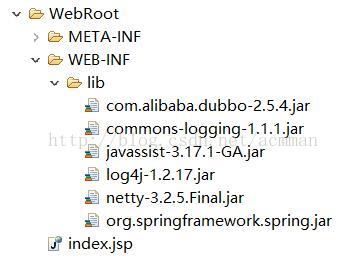

我们将这些jar包放置在Web工程的lib文件夹下，然后“Add To Build Path”添加到编译环境中。

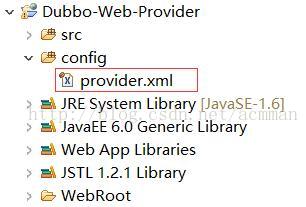

然后我们创建一个原文件夹config，用于存放Spring的配置文件，然后在该文件夹下创建provider.xml配置文件：

在provider.xml配置文件中添加Spring以及Dubbo的Schema扩展：

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:context="http://www.springframework.org/schema/context"
       xmlns:aop="http://www.springframework.org/schema/aop"
       xmlns:tx="http://www.springframework.org/schema/tx"
       xmlns:dubbo="http://code.alibabatech.com/schema/dubbo"
       xsi:schemaLocation="http://code.alibabatech.com/schema/dubbo
           http://code.alibabatech.com/schema/dubbo/dubbo.xsd
           http://www.springframework.org/schema/beans
           http://www.springframework.org/schema/beans/spring-beans-2.5.xsd
           http://www.springframework.org/schema/context
           http://www.springframework.org/schema/context/spring-context-2.5.xsd
           http://www.springframework.org/schema/aop
           http://www.springframework.org/schema/aop/spring-aop-2.5.xsd
           http://www.springframework.org/schema/tx
           http://www.springframework.org/schema/tx/spring-tx-2.5.xsd">

</beans>

然后我们分别定义一个Service服务的接口和实现：

服务接口：

package cn.com.dubbo.service;

public interface SortService {
	//升序排序
	int[] ascendingSort(int[] arrays);
}

服务实现：

package cn.com.dubbo.service.impl;

import cn.com.dubbo.service.SortService;

public class SortServiceImpl implements SortService{

	@Override
	public int[] ascendingSort(int[] arrays) {
		int temp=0;
		//冒泡升序排序
		for (int i = 0; i < arrays.length-1; i++) {
			for (int j = i+1; j < arrays.length; j++) {
				if(arrays[i]>arrays[j]){
					temp=arrays[i];
					arrays[i]=arrays[j];
					arrays[j]=temp;
				}
			}
		}
		return arrays;
	}
}

该服务提供了一个对int数组升序排序的功能。

我们前面提到过有一个Registry，即服务注册与发现的注册中心，这个注册中心就相当于冷饮厂商和冷饮零售商之间的中介，服务提供者在其上面注册服务，服务消费者在其上面获取服务。
我们这里使用的注册中心为Zookeeper，我们先去使用它，关于它的详细介绍，我会在后面的章节中详细为大家讲解。
下载Zookeeper：
http://www.apache.org/dyn/closer.cgi/zookeeper/

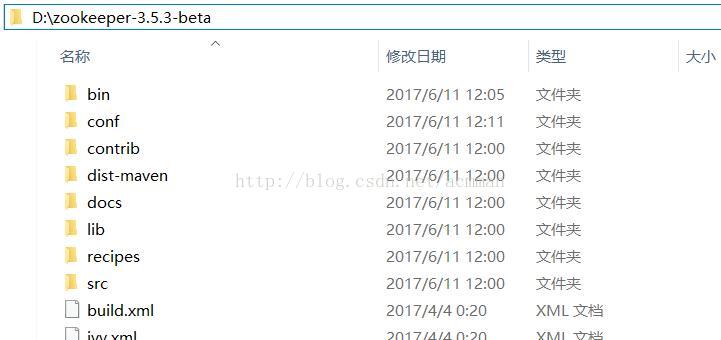

获得压缩文件之后，解压在合适的硬盘中：

修改conf修改zoo_sample.cfg内容，然后修改文件名为zoo.cfg
内容如下：

# The number of milliseconds of each tick  心跳间隔 毫秒每次
tickTime=2000

# The number of ticks that the initial
# synchronization phase can take
initLimit=10

# The number of ticks that can pass between
# sending a request and getting anacknowledgement
syncLimit=5

# the directory where the snapshot isstored.  //镜像数据位置
dataDir=D:\\data\\zookeeper

#日志位置
dataLogDir=D:\\logs\\zookeeper

# the port at which the clients willconnect  客户端连接的端口
clientPort=2181

注意：dataDir 和 dataLogDir 目录不会自动创建，得手动创建才能启动。

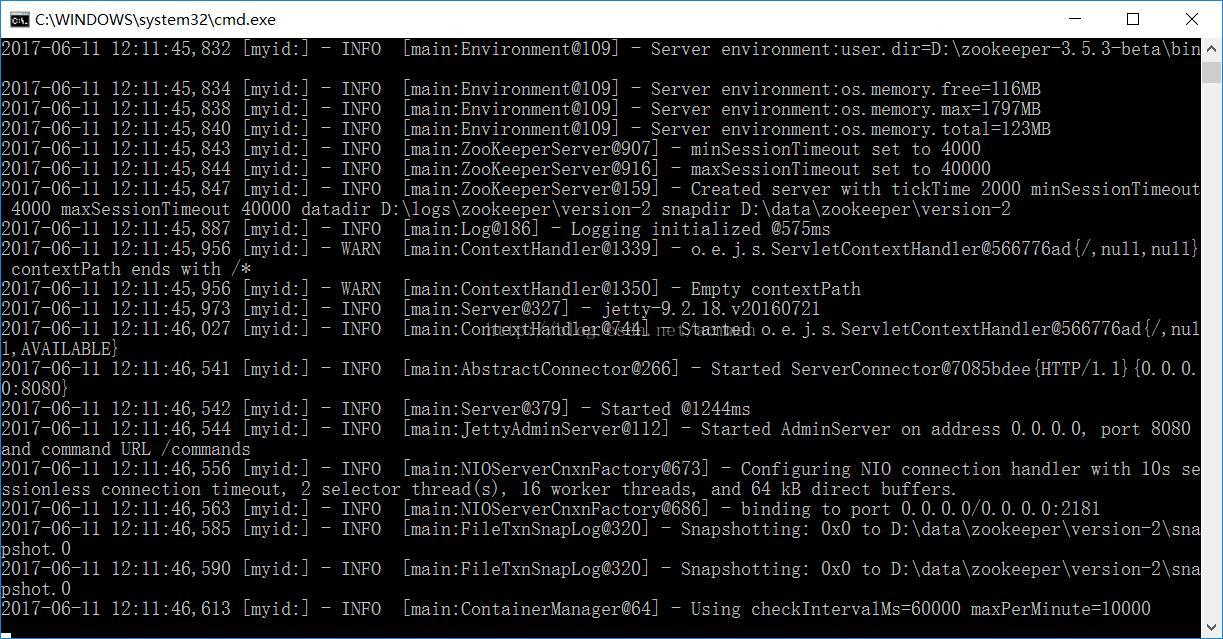

然后双击bin文件夹下的zkServer.cmd启动注册中心服务：

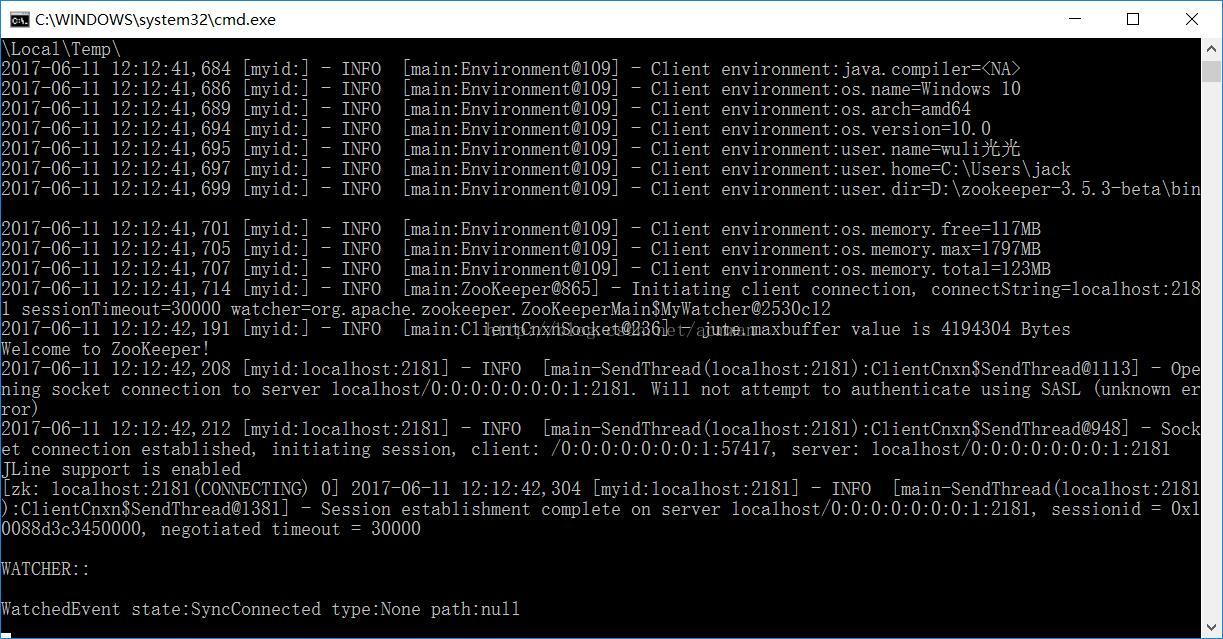

启动客户端zkCli.cmd运行查看一下：

这个时候zookeeper已经安装并启动成功了。

这里Zookeeper是在我们本地搭建了一个注册中心，默认端口为2181，即提供的注册中心的具体路劲为：
zookeeper://127.0.0.1:2181

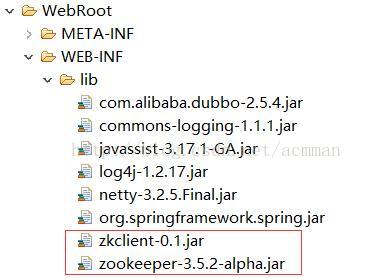

别忘记在工程中添加Zookeeper的jar包：

接下来是Dubbo的配置：
由于Dubbo采用全Spring配置方式，透明化接入应用，对应用没有任何API侵入，只需用Spring加载Dubbo的配置即可，Dubbo基于Spring的Schema扩展进行加载。所以我们对于Dubbo的配置在spring的bean配置文件中即可以实现。

下面我们就在provider.xml中添加Dubbo的配置：

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:context="http://www.springframework.org/schema/context"
       xmlns:aop="http://www.springframework.org/schema/aop"
       xmlns:tx="http://www.springframework.org/schema/tx"
       xmlns:dubbo="http://code.alibabatech.com/schema/dubbo"
       xsi:schemaLocation="http://code.alibabatech.com/schema/dubbo
           http://code.alibabatech.com/schema/dubbo/dubbo.xsd
           http://www.springframework.org/schema/beans
           http://www.springframework.org/schema/beans/spring-beans-2.5.xsd
           http://www.springframework.org/schema/context
           http://www.springframework.org/schema/context/spring-context-2.5.xsd
           http://www.springframework.org/schema/aop
           http://www.springframework.org/schema/aop/spring-aop-2.5.xsd
           http://www.springframework.org/schema/tx
           http://www.springframework.org/schema/tx/spring-tx-2.5.xsd">

    <!-- 提供方应用信息，用于计算依赖关系 -->
    <dubbo:application name="arrays-sort-app"  />

    <!-- 使用zookeeper注册中心暴露服务地址 -->
    <dubbo:registry address="zookeeper://127.0.0.1:2181" />

    <!-- 用dubbo协议在20880端口暴露服务 -->
    <dubbo:protocol name="dubbo" port="20880" />

    <!-- 声明需要暴露的服务接口 -->
    <dubbo:service interface="cn.com.dubbo.service.SortService" ref="sortService" />

    <!-- 和本地bean一样实现服务 -->
    <bean id="sortService" class="cn.com.dubbo.service.impl.SortServiceImpl" />
</beans>

如果关于dubbo的配置打叉，出现下面类似的错误：
– cvc-complex-type.2.4.c: The matching wildcard is strict, but no declaration can be found for element ‘dubbo:application’.
则需要添加dubbo.xsd文件声明，具体做法如下：
（1）下载一个dubbo.xsd文件，选择windows->preferrence->xml->xmlcatalog
（2）add->catalog entry ->file system 选择刚刚下载的文件路径
（3）修改key值和配置文件的http://code.alibabatech.com/schema/dubbo/dubbo.xsd相同
（4）保存，在xml文件右键validate，就可以解决了。
注：dubbo.jar解压后也可以找到dubbo.xsd

然后我们编写一个启动类来启动Spring配置：

package cn.com.dubbo.run;

import java.io.IOException;
import org.springframework.context.support.ClassPathXmlApplicationContext;

public class Provider {
	public static void main(String[] args) throws IOException {
		 ClassPathXmlApplicationContext context =
				 new ClassPathXmlApplicationContext(new String[] {"provider.xml"});

		 //远程provider调用
		 /*ClassPathXmlApplicationContext context =
				 new ClassPathXmlApplicationContext(new String[] {"http://192.168.1.102/wiki/display/dubbo/provider.xml"});*/
	     context.start();

	     System.in.read(); // 按任意键退出
	}
}

至此，我们的服务提供者编写完毕。

二、服务消费者

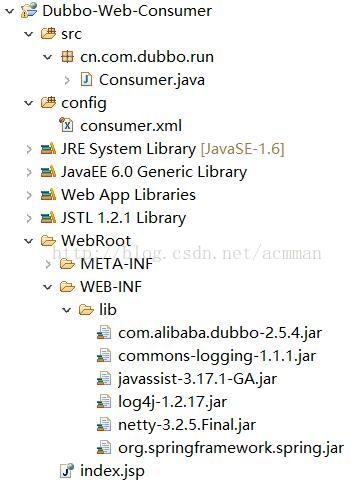

在MyEclipse中创建一个服务提供者的WebProject，名为Dubbo-Web-Consumer，添加的依赖与服务提供者一样：

我们在消费者的配置文件中添加以下配置：

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:context="http://www.springframework.org/schema/context"
       xmlns:aop="http://www.springframework.org/schema/aop"
       xmlns:tx="http://www.springframework.org/schema/tx"
       xmlns:dubbo="http://code.alibabatech.com/schema/dubbo"
       xsi:schemaLocation="http://code.alibabatech.com/schema/dubbo
           http://code.alibabatech.com/schema/dubbo/dubbo.xsd
           http://www.springframework.org/schema/beans
           http://www.springframework.org/schema/beans/spring-beans-2.5.xsd
           http://www.springframework.org/schema/context
           http://www.springframework.org/schema/context/spring-context-2.5.xsd
           http://www.springframework.org/schema/aop
           http://www.springframework.org/schema/aop/spring-aop-2.5.xsd
           http://www.springframework.org/schema/tx
           http://www.springframework.org/schema/tx/spring-tx-2.5.xsd">

   <!-- 消费方应用名，用于计算依赖关系，不是匹配条件，不要与提供方一样 -->
    <dubbo:application name="consumer-of-arraysSort-app"  />

    <!-- 使用zookeeper注册中心暴露发现服务地址 -->
    <dubbo:registry address="zookeeper://127.0.0.1:2181" />

    <!-- 生成远程服务代理，可以和本地bean一样使用sortService -->
    <dubbo:reference id="sortService" interface="cn.com.dubbo.service.SortService" />
</beans>

然后在消费者的启动类Consumer.java中获取配置，然后调用远程服务：

package cn.com.dubbo.run;

import java.io.IOException;
import org.springframework.context.support.ClassPathXmlApplicationContext;
import cn.com.dubbo.service.SortService;

public class Consumer {
	public static void main(String[] args) throws IOException {
		ClassPathXmlApplicationContext context =
					new ClassPathXmlApplicationContext(new String[] {"consumer.xml"});

		//远程consumer调用
		/*ClassPathXmlApplicationContext context =
				new ClassPathXmlApplicationContext(new String[] {"http://192.168.1.102/wiki/display/dubbo/consumer.xml"});*/
        	context.start();

        	SortService sortService = (SortService)context.getBean("sortService"); // 获取远程服务代理
        	int [] arrays = {234,1,45,22,123};
        	System.out.println("排序前：");
        	for (int i = 0; i < arrays.length; i++) {
			System.out.println("arrays["+i+"]="+arrays[i]);
		}
        	arrays = sortService.ascendingSort(arrays); // 执行远程方法

        	//显示调用结果
        	System.out.println("排序后：");
       	 	for (int i = 0; i < arrays.length; i++) {
			System.out.println("arrays["+i+"]="+arrays[i]);
		}
	}
}

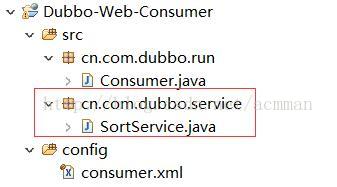

注意：这里为了简化工程，我们没有使用Maven去关联服务提供方和消费者，所以我们在消费者的src中创建了sortService的接口：

实际上当我们使用了Maven时，通过Maven依赖就可以获取接口信息了。后面我们会给大家介绍使用Maven实现的工程。

至此我们的消费者也编写完毕。

三、测试

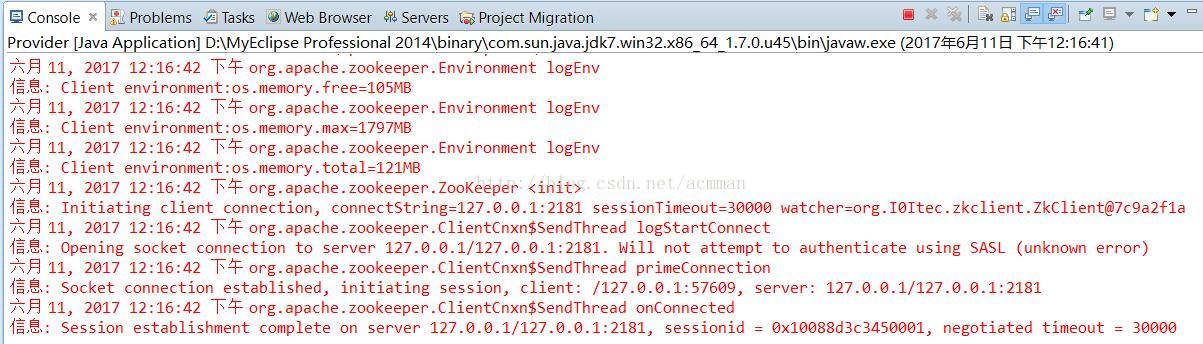

首先运行服务提供者的启动类Provider，此时服务提供者已经将服务注册到注册中心Zookeeper中了：

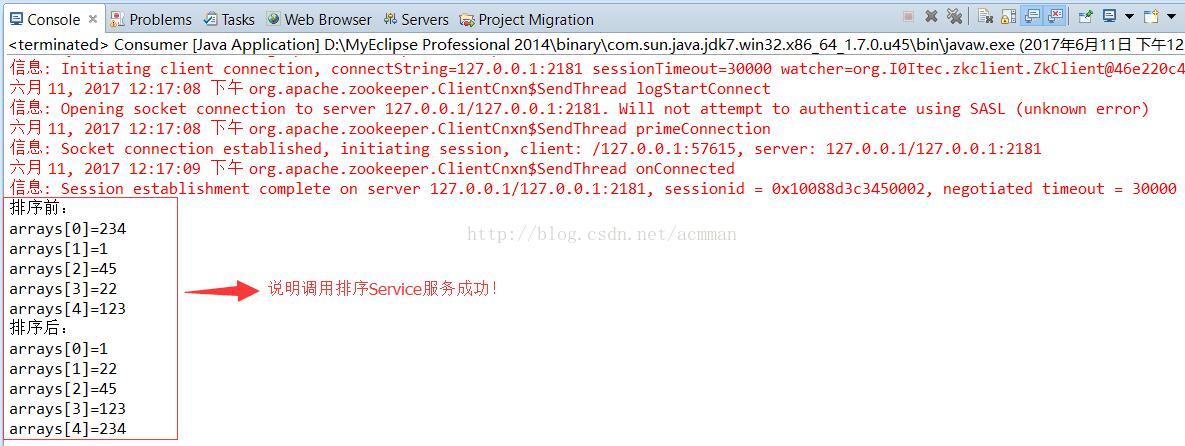

然后启动服务的消费者，此时消费者会在注册中心寻找需要的名为“sortService”服务实现，然后引入，执行相关的服务逻辑，最终的执行结果为：

我们上面实现了一个最简单的服务提供者和服务消费者，应该为大家以后深入学习Dubbo提供了一个思路。
