基于SkyWalking实现分布式服务链路追踪

作者：田超凡

原创博文，仿冒必究，部分素材转载自每特教育蚂蚁课堂

1 服务链路追踪的意义

在微服务系统中，随着业务的发展，系统会变得越来越大，那么各个服务之间的调用关系也就变得越来越复杂。一个 HTTP 请求会调用多个不同的微服务来处理返回最后的结果，在这个调用过程中，可能会因为某个服务出现网络延迟过高或发送错误导致请求失败，这个时候，对请求调用的监控就显得尤为重要了。Spring Cloud Sleuth 提供了分布式服务链路监控的解决方案。下面介绍 Spring Cloud Sleuth 整合 Zipkin 的解决方案。

2 分布式服务追踪系统优点

1.RPC远程调用过程中，服务与服务依赖的关系非常复杂，A调用B服务，B服务C服务如果某个服务出现问题可能会导致整个链响应延迟；

2.如果服务的依赖关系非常复杂，建议改成MQ异步的形式。

3 服务追踪常用框架

1. Sleuth +Zipkin SpringCloud封装了 Sleuth +Zipkin

2. 阿里的鹰眼系统

3. SkyWalking（非常推荐大家使用功能非常强大）---Skywalking

4 Sleuth+Zipkin 的使用

1.Spring Cloud Sleuth实现了一种分布式的服务链路跟踪解决方案，通过使用Sleuth可以让我们快速定位某个服务的问题。

2.官方文档地址如下：https://cloud.spring.io/spring-cloud-static/spring-cloud-sleuth/2.0.1.RELEASE/single/spring-cloud-sleuth.html

服务追踪常见名词：

1.Sleuth可以结合Zipkin可以实现界面化的形式管理我们接口依赖信息;

2.Sleuth 每一次RPC远程调用请求都会生成一个spanid记录每一次rpc请求的信息，还有一个traceid 全局唯一id；

3.spanid为请求单元ID、traceid 为请求链全局id

5 Sleuth+Zipkin环境搭建

在 Spring Boot 2.0 版本之后，官方已不推荐自己搭建定制了，而是直接提供了编译好的 jar 包。详情可以查看官网：Quickstart · OpenZipkin

注意：zipkin官网已经提供定制了，使用官方jar运行即可。

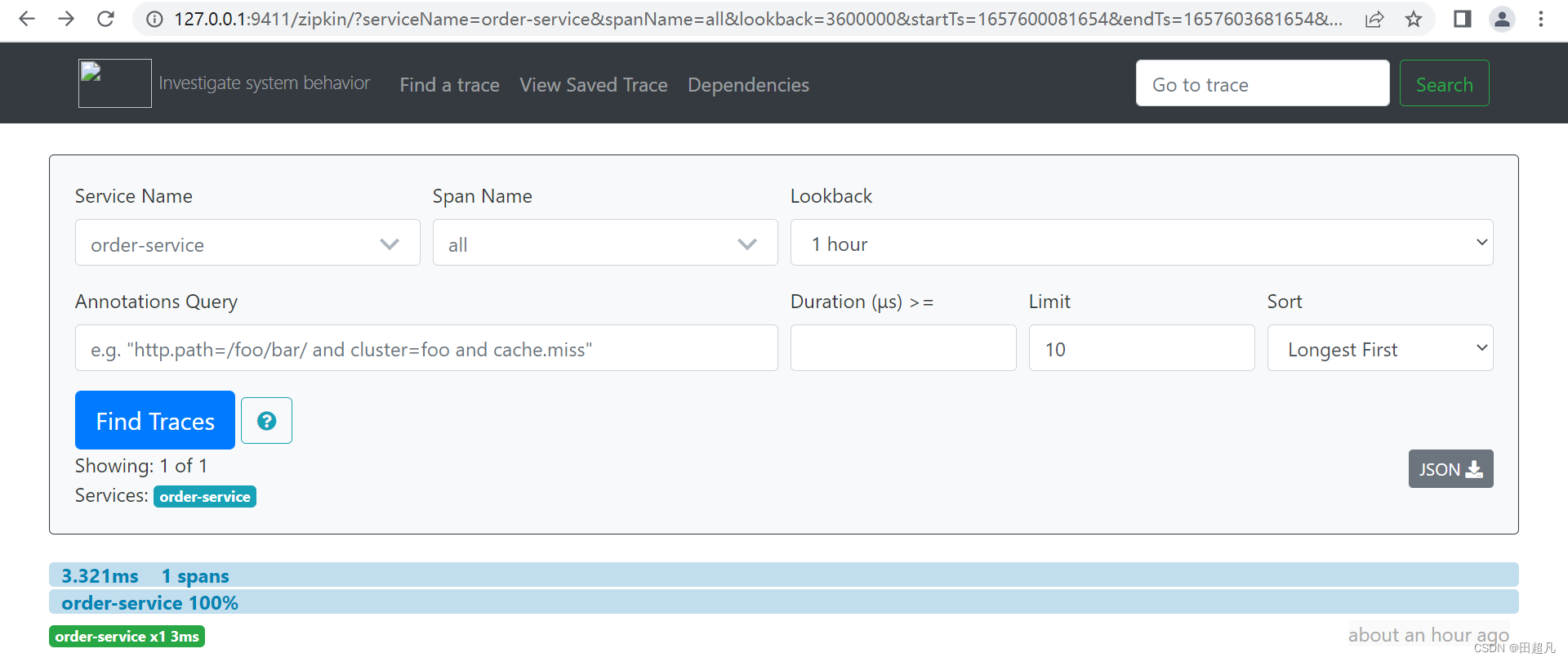

默认端口号启动zipkin服务

java –jar zipkin.jar

默认端口号：9411

http://127.0.0.1:9411

指定端口号启动

java -jar zipkin.jar --server.port=8080

http://127.0.0.1:8080

6 SpringBoot整合Sleuth+Zipkin

Maven依赖

<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-zipkin</artifactId>
    <version>2.0.0.RELEASE</version>
</dependency>
<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-sleuth</artifactId>
    <version>2.0.0.RELEASE</version>
</dependency>

application.yml配置

zipkin:
  base-url: http://127.0.0.1:9411/
###全部采集
sleuth:
   sampler:
    probability: 1.0

从请求头中获取TraceID的方法

log.info("<X-B3-TraceId>:{}", request.getHeader("X-B3-TraceId"));
log.info("<X-B3-SpanId>:{}", request.getHeader("X-B3-SpanId"));
log.info("<X-B3-ParentSpanId>:{}", request.getHeader("X-B3-ParentSpanId"));

X-B3-TraceId：对应TraceID；

X-B3-SpanId：对应SpanID；

X-B3-ParentSpanId：前面一环的SpanID；

X-B3-Sampled：是否被选中抽样输出；

X-Span-Name：工作单元名称。

7 微信公众号环境搭建

1.导入开源的微信公众号框架项目 weixin-java-mp-demo-springboot-master

2. 申请一个测试的微信公众号

微信公众平台

3.免费为每个用户分配一个测试的appid和appSecret

openid：微信公众号开放的唯一userId

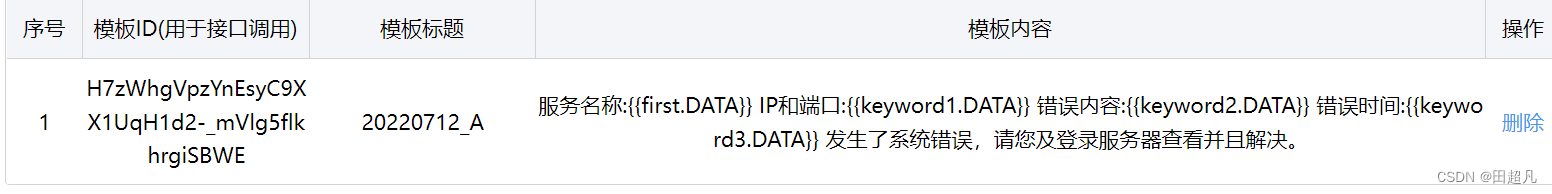

微信公众号创建模板信息

微信公众平台

服务名称:{{first.DATA}}
IP和端口:{{keyword1.DATA}}
错误内容:{{keyword2.DATA}}
错误时间:{{keyword3.DATA}}

2.模板创建成功之后会返回一个模板id

3.发送微信模板代码实现

@Autowired
  private WxMpProperties wxMpProperties;
  @Value("${tcf.errorTemplateId}")
  private String errorTemplateId;
 @RequestMapping("sendWechatTemplateError")
    public String sendWechatTemplateError(@RequestBody ServiceErrorDto serviceErrorDto) {
        WxMpTemplateMsgService wxMpTemplateMsgService = WxMpConfiguration.getMpServices().get(wxMpProperties.getConfigs().get(0).getAppId()).getTemplateMsgService();
        WxMpTemplateMessage wxMpTemplateMessage = new WxMpTemplateMessage();
        wxMpTemplateMessage.setTemplateId(errorTemplateId);
        wxMpTemplateMessage.setToUser(serviceErrorDto.getOpenId());
        List<WxMpTemplateData> data = new ArrayList<>();
        data.add(new WxMpTemplateData("first", serviceErrorDto.getServiceName()));
        data.add(new WxMpTemplateData("keyword1", serviceErrorDto.getIp() + ":" + serviceErrorDto.getPort()));
        data.add(new WxMpTemplateData("keyword2", serviceErrorDto.getErrorMsg()));
        SimpleDateFormat formatter = new SimpleDateFormat("yyyy-MM-dd HH:mm:ss");
        String format = formatter.format(serviceErrorDto.getErrorTime());
        data.add(new WxMpTemplateData("keyword3", format));
        wxMpTemplateMessage.setData(data);
        wxMpTemplateMessage.setUrl("http://www.tcf.com");
        try {
            wxMpTemplateMsgService.sendTemplateMsg(wxMpTemplateMessage);
        } catch (Exception e) {
            log.error("<e:>", e);
        }
        return "ok";
    }

@Data
public class ServiceErrorDto {
    /**
     * ip地址
     */
    private String ip;
    /**
     * 端口号
     */
    private Integer port;
    /**
     * 服务的名称
     */
    private String serviceName;
    /**
     * 错误内容
     */
    private String errorMsg;
    /**
     * 错误时间
     */
    private Date errorTime;
    /**
     * 用户的关注微信公众号的 openId
     */
    private String openId;
}

5 测试JSON请求参数

{
  "ip":"127.0.0.1",
  "port":8080,
  "serviceName":"tcf-member",
  "errorMsg":"null",
  "errorTime":"2022-07-11 00:21:35",
  "openId":"okYSmtzp4wWCrDCncMfGSRECVSeM"

}

127.0.0.1:8080/sendWechatTemplateError

6.定义一段测试代码：

@RestController

public class TcfService {

    @RequestMapping("/tcf")

    public String tcf(Long id) {

        return "YES" + 10 % id;

7.定义全局捕获异常

import com.alibaba.fastjson.JSONObject;
import com.tcf.service.asyn.AsynSendWechatTemplate;
import lombok.extern.slf4j.Slf4j;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.beans.factory.annotation.Value;
import org.springframework.http.HttpEntity;
import org.springframework.http.HttpHeaders;
import org.springframework.http.MediaType;
import org.springframework.web.bind.annotation.ControllerAdvice;
import org.springframework.web.bind.annotation.ExceptionHandler;
import org.springframework.web.client.RestTemplate;

import java.net.InetAddress;
import java.net.NetworkInterface;
import java.net.SocketException;
import java.net.UnknownHostException;
import java.text.SimpleDateFormat;
import java.util.Date;
import java.util.Enumeration;

/**
 * 全局捕获异常
 */
@ControllerAdvice
@Slf4j
public class MyExceptionHandler {

    @Value("${server.port}")
    private String serverPort;
    @Value("${spring.application.name}")
    private String serviceName;
    @Autowired
    private AsynSendWechatTemplate asynSendWechatTemplate;

    @ExceptionHandler(value = Exception.class)
    public String exceptionHandler(Exception e) {
        log.error("未知异常！原因是:" + e);
        JSONObject data = new JSONObject();
        data.put("ip", getIpAddress());
        data.put("port", serverPort);
        data.put("serviceName", serviceName);
        data.put("errorMsg", e.getLocalizedMessage());
        SimpleDateFormat formatter = new SimpleDateFormat("yyyy-MM-dd HH:mm:ss");
        String format = formatter.format(new Date());
        data.put("errorTime", format);
        data.put("openId", "okYSmtzp4wWCrDCncMfGSRECVSeM");
//        HttpHeaders headers = new HttpHeaders();
//        MediaType type = MediaType.parseMediaType("application/json; charset=UTF-8");
//        headers.setContentType(type);
//        headers.add("Accept", MediaType.APPLICATION_JSON.toString());
//        HttpEntity<String> formEntity = new HttpEntity<String>(data.toString(), headers);
//        String result = restTemplate.postForEntity("http://127.0.0.1:9099/sendWechatTemplateError", formEntity, String.class).getBody();
//        log.info("result:" + result);
        asynSendWechatTemplate.sendWechatTemplate(data);
        return "系统出现错误!";
    }

    public static String getIpAddress() {
        String hostAddress = "";
        try {
            InetAddress address = InetAddress.getLocalHost();
            hostAddress = address.getHostAddress();

        } catch (UnknownHostException e) {
        }
        return hostAddress;
    }
}

8.注入restTemplate

    @Bean

    public RestTemplate restTemplate() {

        return new RestTemplate();

9.优化代码改成异步实现

import com.alibaba.fastjson.JSONObject;
import lombok.extern.slf4j.Slf4j;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.http.HttpEntity;
import org.springframework.http.HttpHeaders;
import org.springframework.http.MediaType;
import org.springframework.stereotype.Component;
import org.springframework.web.client.RestTemplate;
import java.net.InetAddress;
import java.net.UnknownHostException;
import java.util.concurrent.ArrayBlockingQueue;
import java.util.concurrent.LinkedBlockingDeque;

@Component
@Slf4j
public class AsynSendWechatTemplate {
    private static ArrayBlockingQueue<JSONObject> arrayBlockingQueue =
            new ArrayBlockingQueue<JSONObject>(1024);
    @Autowired
    private RestTemplate restTemplate;

    public AsynSendWechatTemplate() {
        new Thread(new ThreadAsynSendWechatTemplate()).start();
    }

    /**
     * 存入到 队列中
     *
     * @param data
     */
    public void sendWechatTemplate(JSONObject data) {
        arrayBlockingQueue.offer(data);
    }

    class ThreadAsynSendWechatTemplate implements Runnable {

        @Override
        public void run() {
            while (true) {
                JSONObject data = arrayBlockingQueue.poll();
                if (data != null) {
                    HttpHeaders headers = new HttpHeaders();
                    MediaType type = MediaType.parseMediaType("application/json; charset=UTF-8");
                    headers.setContentType(type);
                    headers.add("Accept", MediaType.APPLICATION_JSON.toString());
                    HttpEntity<String> formEntity = new HttpEntity<String>(data.toString(), headers);
                    String result = restTemplate.postForEntity("http://127.0.0.1:9099/sendWechatTemplateError", formEntity, String.class).getBody();
                    log.info("result:" + result);
                }
                try {
                    // 避免cpu飙高的问题
                    Thread.sleep(100);
                } catch (Exception e) {

                }
            }
        }
    }

    public static String getIpAddress() {
        String hostAddress = "";
        try {
            InetAddress address = InetAddress.getLocalHost();
            hostAddress = address.getHostAddress();

        } catch (UnknownHostException e) {
        }
        return hostAddress;
    }
}

8 SkyWalking简介

SkyWalking是一个开源的观测平台，用于从服务和云原生等基础设施中收集、分析、聚合以及可视化数据，SkyWalking 提供了一种简便的方式来清晰地观测分布式系统，甚至可以观测横跨不同云的系统，SkyWalking 更像是一种现代的应用程序性能监控（Application Performance Monitoring，即APM）工具，专为云原生，基于容器以及分布式系统而设计。

监控--分布式追踪调用链、jvm内存变化、智能报警、cpu飙高、服务器基本配置信息

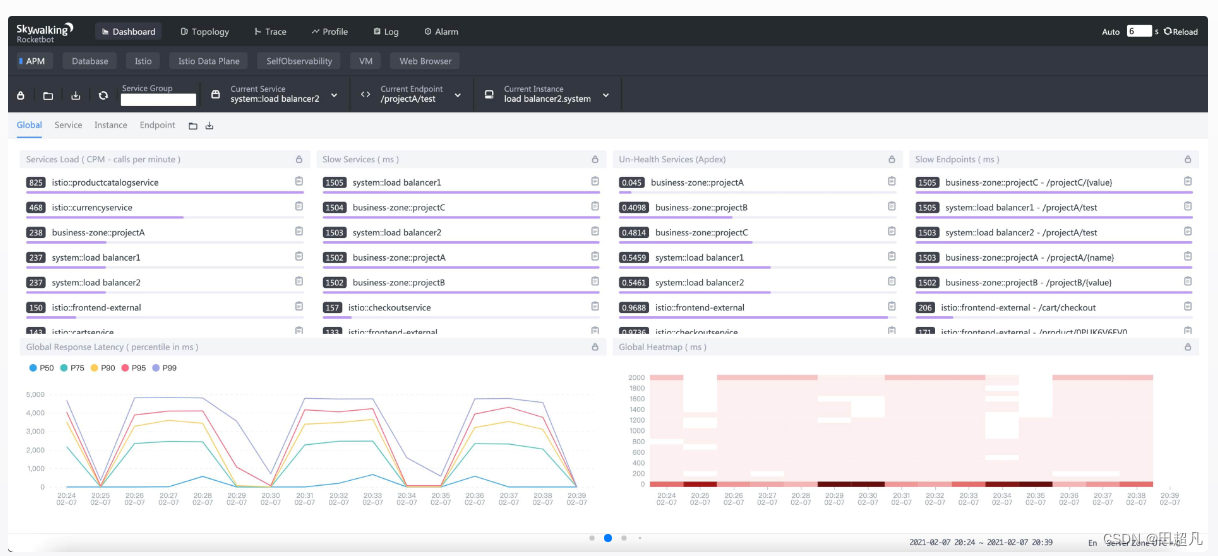

(图片摘自：Apache SkyWalking )

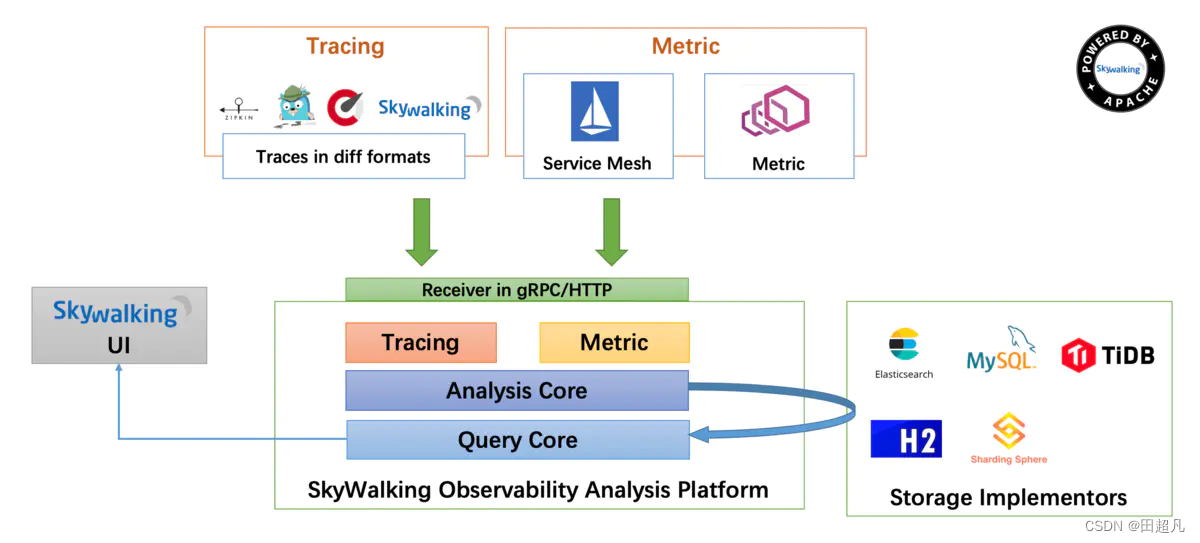

9 SkyWalking架构原理

在整个skywalking的系统中，有四个角色：

1.skywalking agent和业务系统关联在一起，负责收集各种监控数据；

2.oapservice是负责处理监控数据的，比如接受skywalking agent的监控数据，并存储在数据库中（例如elasticsearch、mysql中等）;接受skywalking webapp的前端请求，从数据库查询数据，并返回数据给前端。，Skywalking oapservice通常以集群的形式存在；

3.skywalking webapp，前端界面，用于展示数据；

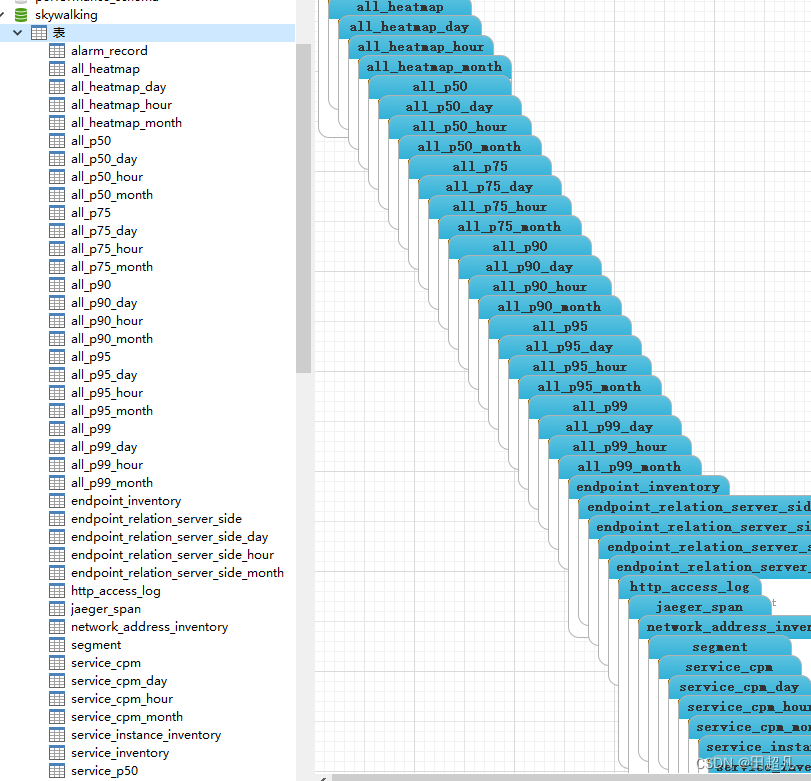

4.用于存储监控数据的数据库，比如mysql、elasticsearch等；

10 SkyWalking 环境搭建

1. 下载apache-skywalking-apm-6.5.0.tar安装包

2. 进入到bin目录（直接双击启动startup.bat）

3. 启动启动oapService和我们的webappService

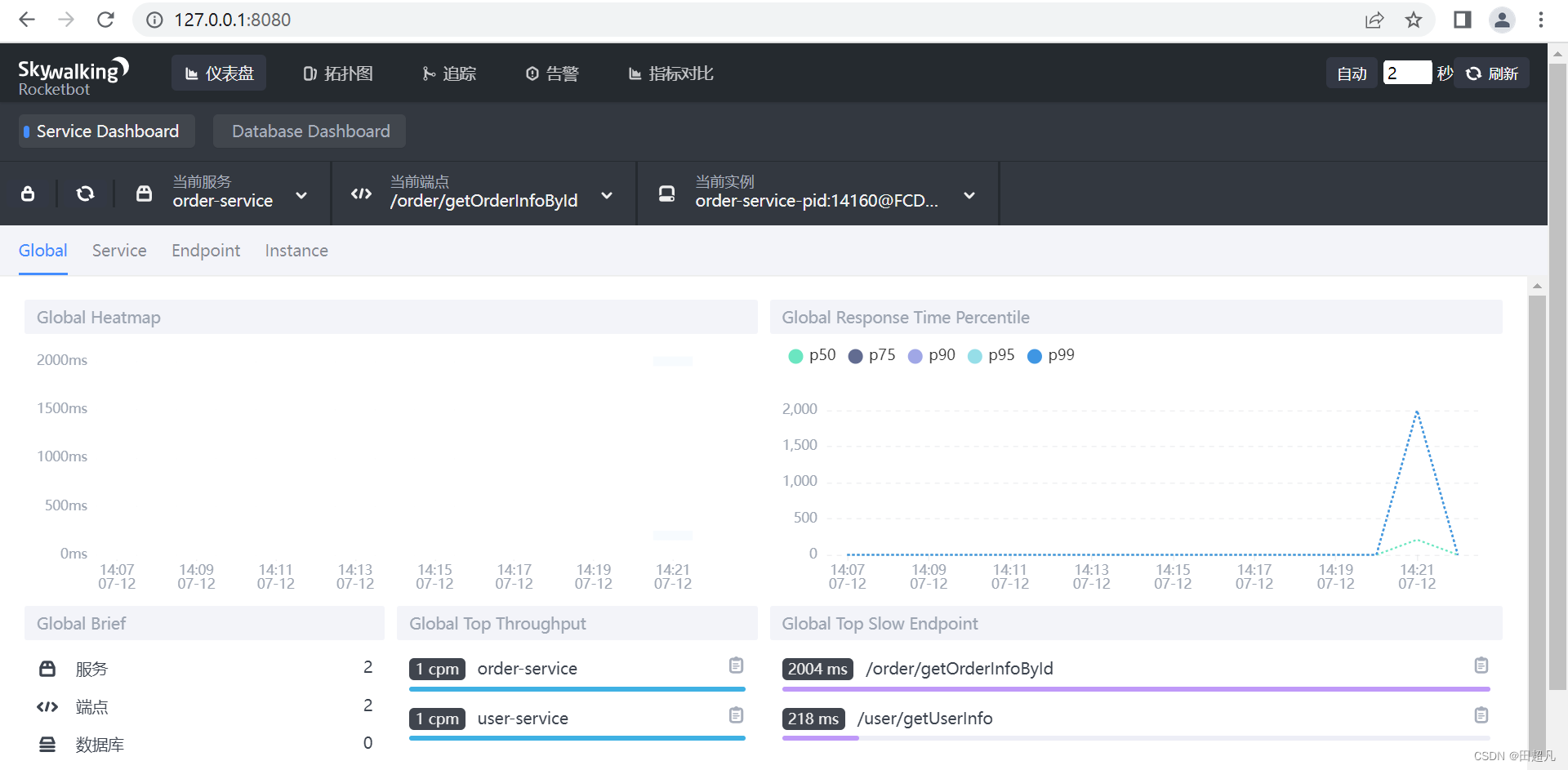

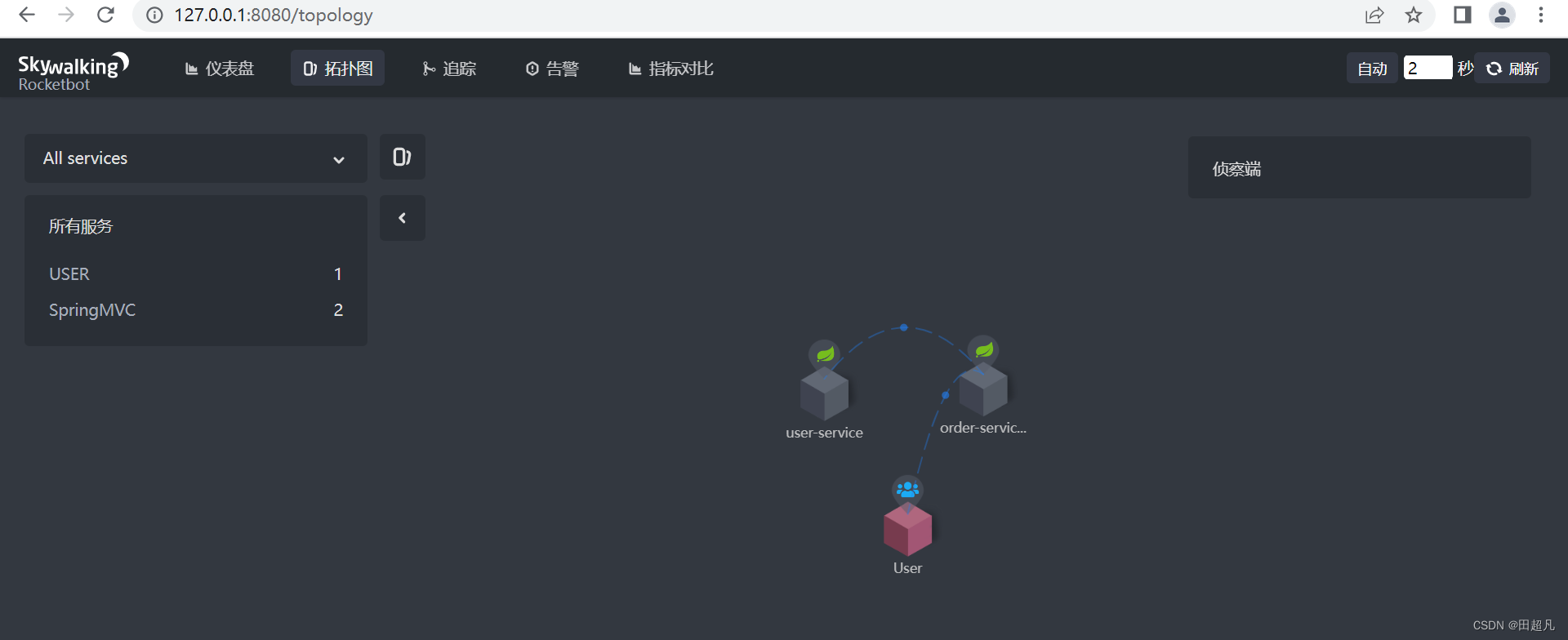

4. 查看管理界面http://127.0.0.1:8080/

5 IDEA启动类相关配置，新增VM Options配置参数

Idea 相关的配置：

-javaagent:D:\apache-skywalking-apm-bin\agent\skywalking-agent.jar

-Dskywalking.agent.service_name=user-service

-Dskywalking.collector.backend_service=127.0.0.1:11800

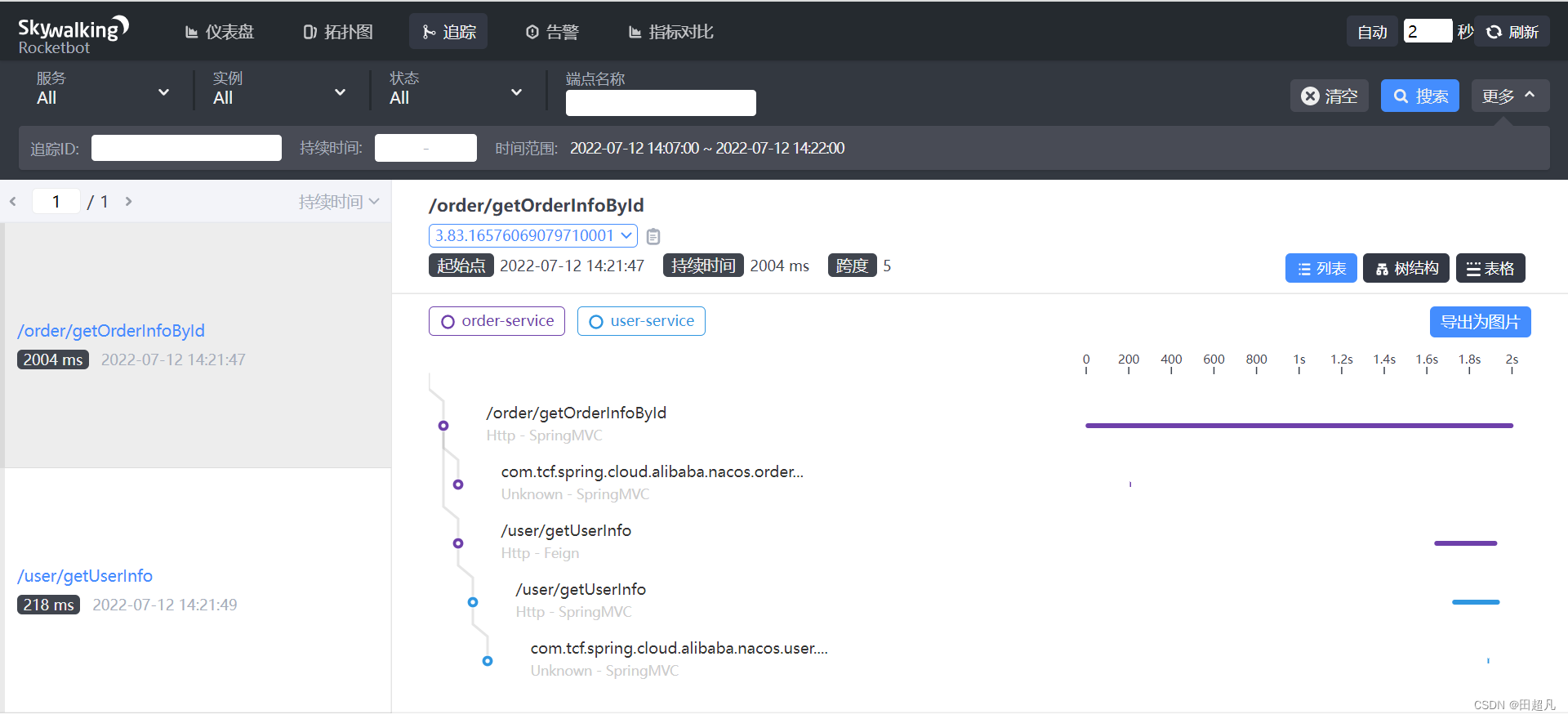

11 SkyWalking获取全局追踪id

maven依赖：

        <dependency>
            <groupId>org.apache.skywalking</groupId>
            <artifactId>apm-toolkit-trace</artifactId>
            <version>6.5.0</version>
        </dependency>

String traceId = TraceContext.traceId();

12 SkyWalking告警功能

SkyWalking 告警功能是在6.x版本新增的，其核心由一组规则驱动，这些规则定义在config/alarm-settings.yml文件中

SkyWalking 的发行版都会默认提供config/alarm-settings.yml文件，里面预先定义了一些常用的告警规则。如下：

1.过去3分钟内服务平均响应时间超过1秒

2.服务成功率在过去2分钟内低于80%

3.服务90%响应时间在过去3分钟内低于1000毫秒

4.服务实例在过去2分钟内的平均响应时间超过1秒

5.端点平均响应时间过去2分钟超过1秒

1.SkyWalking 调用开发者自己定义接受报警接口；

2.开发者接受报警内容之后在去调用微信公众号接口发送模板提醒

接受数据的格式

[{
    "scopeId": 1,
    "scope": "SERVICE",
    "name": "serviceA",
    "id0": 12,
    "id1": 0,
    "ruleName": "service_resp_time_rule",
    "alarmMessage": "alarmMessage xxxx",
    "startTime": 1560524171000
}, {
    "scopeId": 1,
    "scope": "SERVICE",
    "name": "serviceB",
    "id0": 23,
    "id1": 0,
    "ruleName": "service_resp_time_rule",
    "alarmMessage": "alarmMessage yyy",
    "startTime": 1560524171000
}]

scopeId、scope：所有可用的 Scope 详见

org.apache.skywalking.oap.server.core.source.DefaultScopeDefine

name：目标 Scope 的实体名称

id0：Scope 实体的 ID

id1：保留字段，目前暂未使用

ruleName：告警规则名称

alarmMessage：告警消息内容

startTime：告警时间，格式为时间戳

提供报警接口，发送微信模板、封装报警参数代码实现：


/**
 * 封装报警参数的对象
 */

public class AlarmMessageDto {
    private int scopeId;
    private String name;
    private int id0;
    private int id1;
    private String alarmMessage;
    private long startTime;

    public int getScopeId() {
        return scopeId;
    }

    public String getName() {
        return name;
    }

    public int getId0() {
        return id0;
    }

    public int getId1() {
        return id1;
    }

    public String getAlarmMessage() {
        return alarmMessage;
    }

    public long getStartTime() {
        return startTime;
    }

    public void setScopeId(int scopeId) {
        this.scopeId = scopeId;
    }

    public void setName(String name) {
        this.name = name;
    }

    public void setId0(int id0) {
        this.id0 = id0;
    }

    public void setId1(int id1) {
        this.id1 = id1;
    }

    public void setAlarmMessage(String alarmMessage) {
        this.alarmMessage = alarmMessage;
    }

    public void setStartTime(long startTime) {
        this.startTime = startTime;
    }
}

import com.tcf.entity.AlarmMessageDto;
import org.springframework.web.bind.annotation.RequestBody;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RequestMethod;
import org.springframework.web.bind.annotation.RestController;

import java.util.ArrayList;
import java.util.List;

/**
 * 报警接口
 */
@RestController
public class PoliceService {
    private List<List<AlarmMessageDto>> listAlarmMessage = new ArrayList<>();

    /**
     * 存放告警信息
     *
     * @param alarmMessageList
     */
    @RequestMapping(value = "/police", method = RequestMethod.POST)
    public void alarm(@RequestBody List<AlarmMessageDto> alarmMessageList) {
        listAlarmMessage.add(alarmMessageList);
WxMpTemplateMsgService wxMpTemplateMsgService = WxMpConfiguration.getMpServices().get(wxMpProperties.getConfigs().get(0).getAppId()).getTemplateMsgService();
        WxMpTemplateMessage wxMpTemplateMessage = new WxMpTemplateMessage();
        wxMpTemplateMessage.setTemplateId(errorTemplateId);
        wxMpTemplateMessage.setToUser(serviceErrorDto.getOpenId());
        List<WxMpTemplateData> data = new ArrayList<>();
        data.add(new WxMpTemplateData("first", serviceErrorDto.getServiceName()));
        data.add(new WxMpTemplateData("keyword1", serviceErrorDto.getIp() + ":" + serviceErrorDto.getPort()));
        data.add(new WxMpTemplateData("keyword2", serviceErrorDto.getErrorMsg()));
        SimpleDateFormat formatter = new SimpleDateFormat("yyyy-MM-dd HH:mm:ss");
        String format = formatter.format(serviceErrorDto.getErrorTime());
        data.add(new WxMpTemplateData("keyword3", format));
        wxMpTemplateMessage.setData(data);
        wxMpTemplateMessage.setUrl("http://supertian.blog.csdn.net");
        try {
            wxMpTemplateMsgService.sendTemplateMsg(wxMpTemplateMessage);
        } catch (Exception e) {
            log.error("<e:>", e);
        }
    }

    /**
     * 打印告警信息
     *
     * @return
     */
    @RequestMapping("/getListAlarmMessageDto")
    public List<List<AlarmMessageDto>> getListAlarmMessageDto() {
        return listAlarmMessage;
    }

}
