DC改变了RTL代码的结构，但是逻辑没有改变。比如很调整组合逻辑的位置，但是最终的功能是一样的。文件的后缀名为.svf，该文件用于后面的形式验证，即formality

dont touch：不会穿过logic，可以用于cells, nets, references, 和 designs。你不希望DC优化的地方，都可以用它。

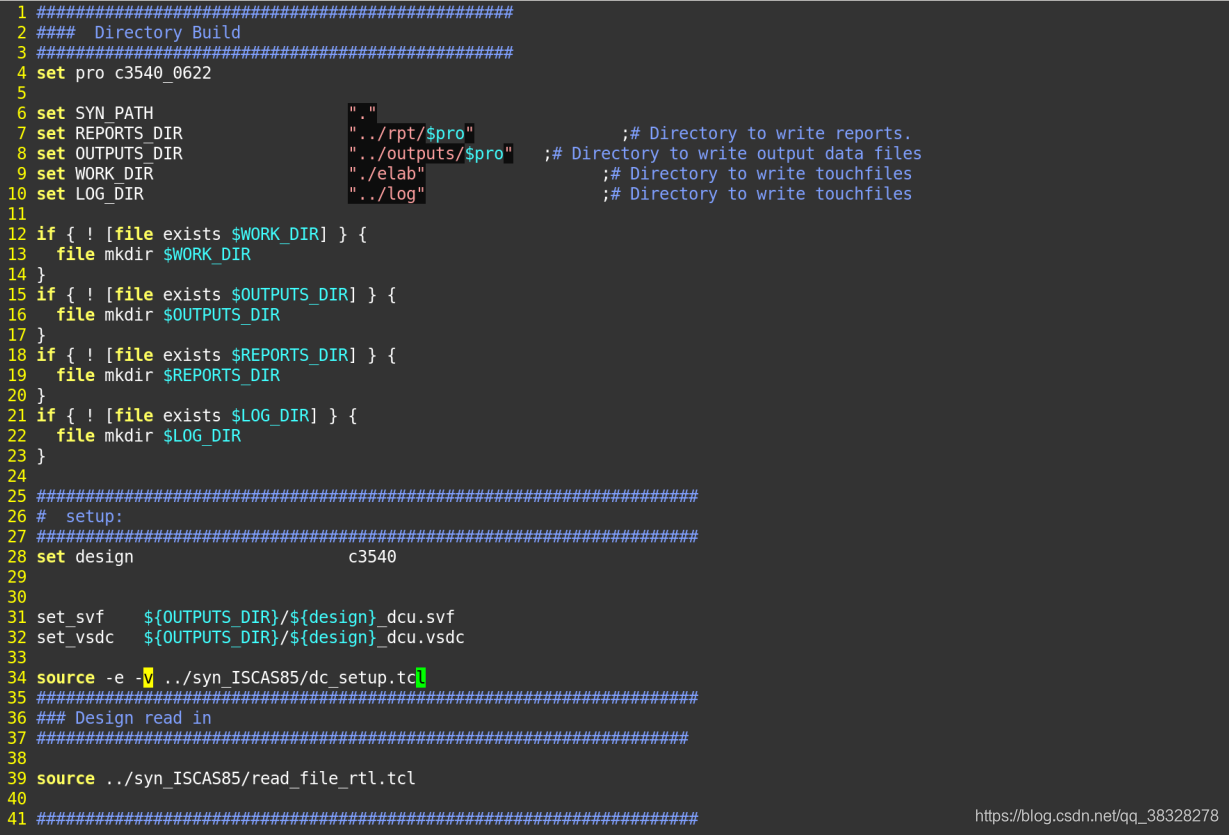

main.tcl:
1.目录建立
设置报告目录 …/rpt/$pro
设置输出目录…/outputs/$pro
设置工作目录./elab
设置log日志目录…/log

如果不存在，创建上面四个文件夹

2.setup设置
设置svf文件到输出目录下

执行dc_setup.tcl

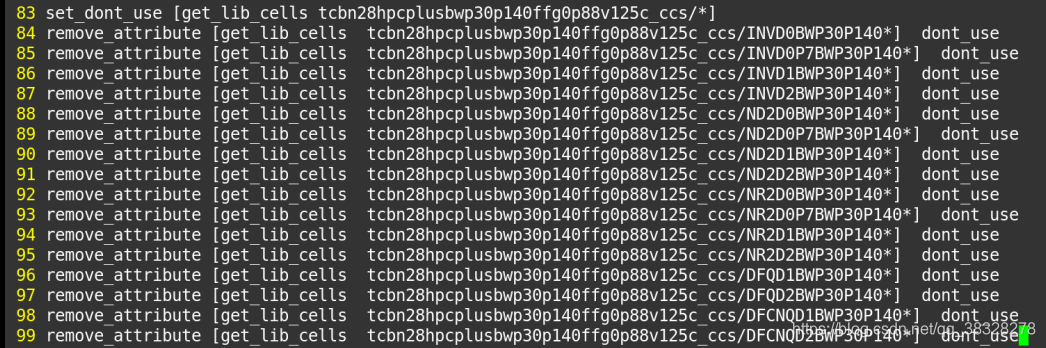

功能：设置目标库和链接库，并且某些ccs模型单元不使用

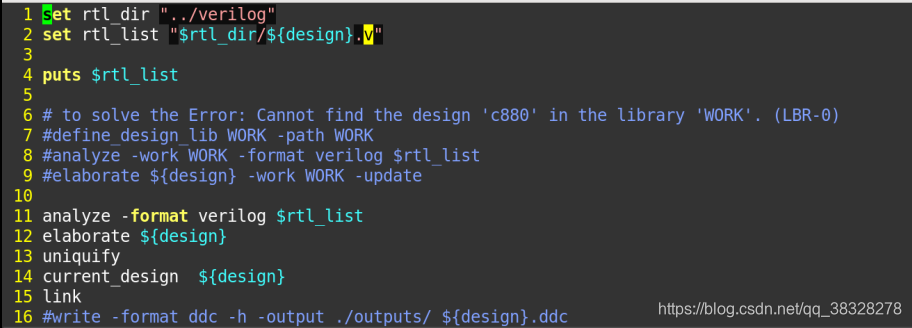

执行read_file_rtl.tcl
功能：设置rtl目录，设置设计文件名，使用analyze和elaborate读入verilog设计，使用link使设置生效

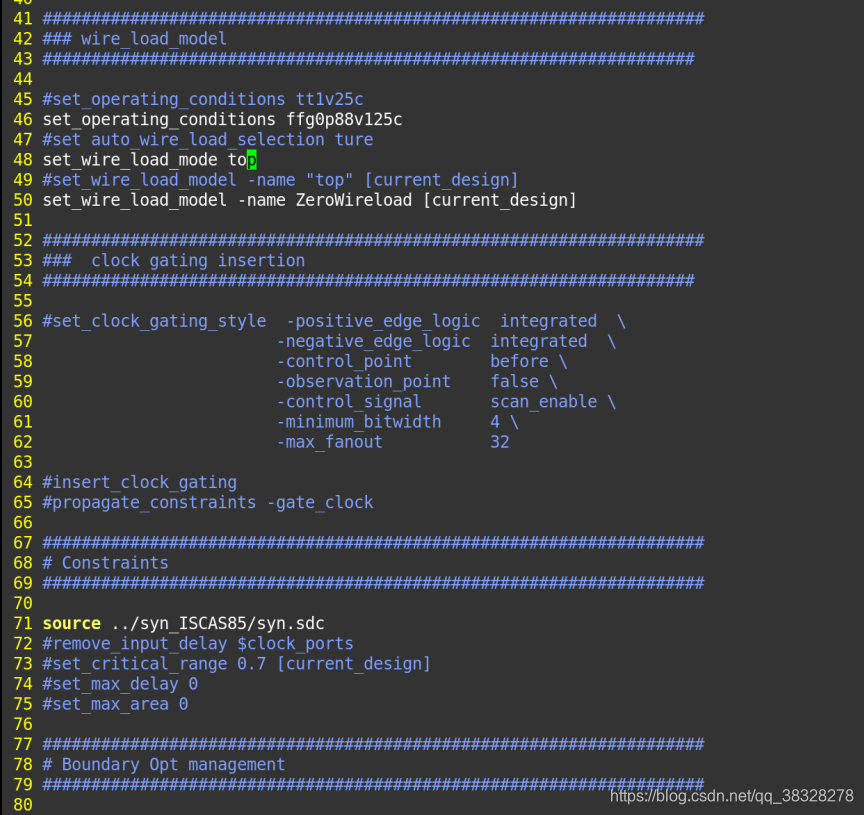

3.线负载模型
设置PVT operation条件，ffg0p88v125c指的是ffg的工艺参数，ff是fast N，fast P，ffg指的是去除局部工艺参数影响的spice模型。

设置线负载mode为top
时序分析基本概念之线负载模型的选择方式

设置线负载模型为0线负载

读入sdc文件，目录是

../syn_ISCAS85/syn.sdc

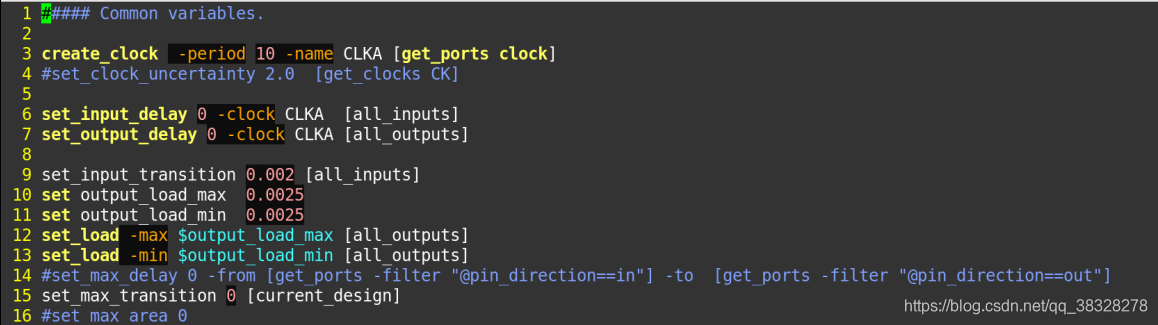

4.设置约束
执行syn.sdc文件。

设置了时钟周期
设置输入转换时间
设置最大转换时间
设置输入延时，输出延时
设置输入最大负载
设置输出最大负载
设置面积最小约束

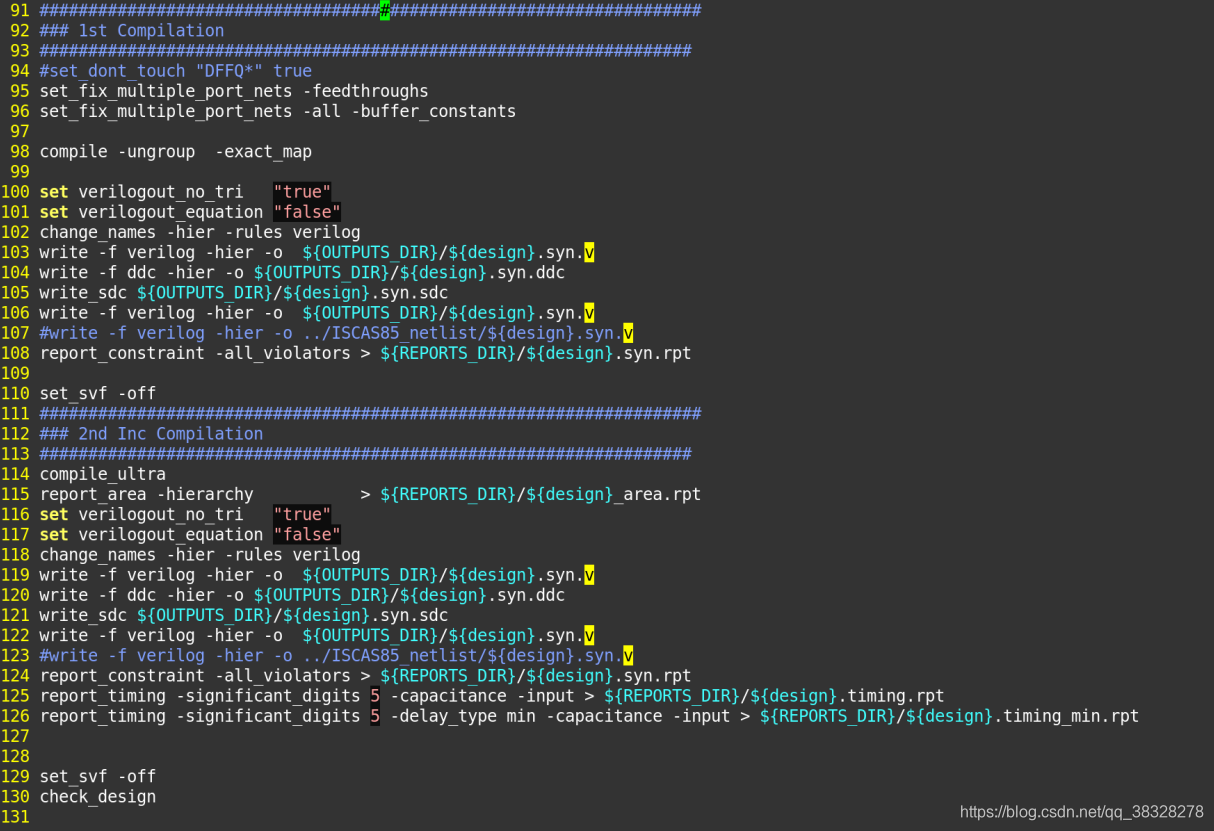

5.第一次编译
防止输入到输出的直通
设置输出网表没有tri三态
输出文件夹定义输出verilog（netlist）
输出文件夹定义ddc
输出文件夹定义sdc

报告constraints violation，使用>将文件保存到report文件夹
set_svf -off:查看寄存器是否被移动，查看优化细节

6.第二次编译
compile_ultra:比compile更加严格，第二次编译。
输出时序报告
输出最小时序报告
set_svf -off:查看寄存器是否被移动，查看优化细节
check_design:检查设计是否有悬空管脚或者或者短接

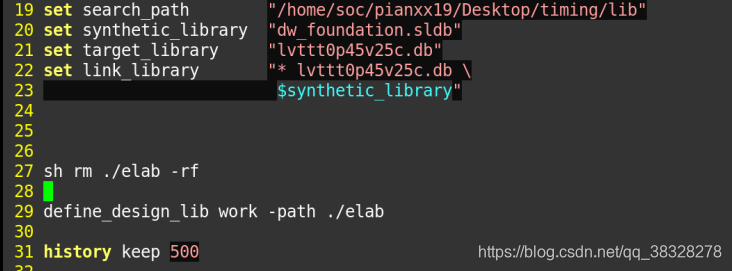

dc_setup

read_file_rtl.tcl

syn.sdc文件

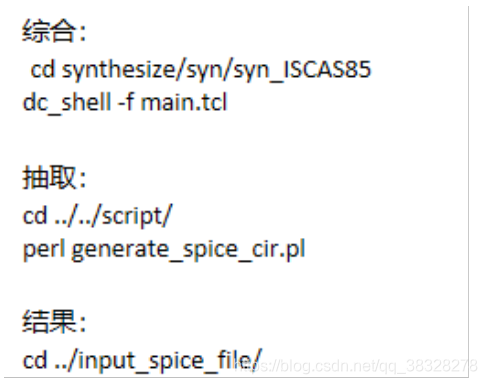

generate_spice_cir.pl
…/…/scripts
spice模型，留作更改vth。
