环境搭建

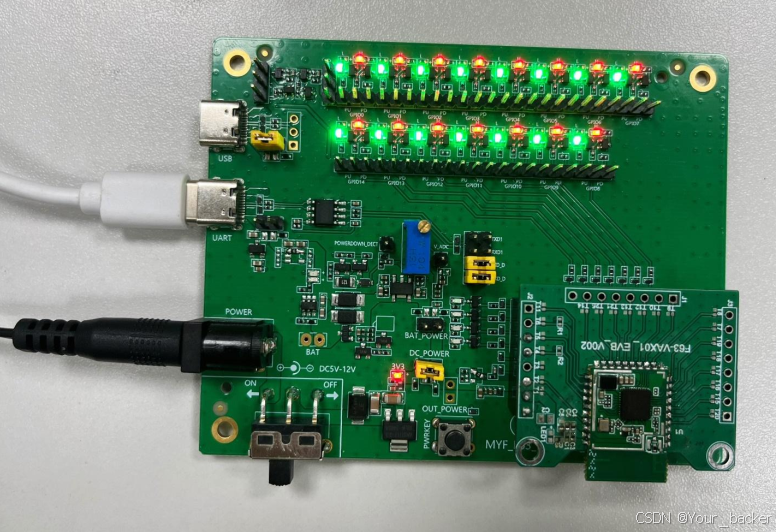

• 需要准备2块F63 开发板


• 主芯片为：ws63

• SDK版本为：WS63 1.10.102

• 官方代码仓库：https://gitee.com/HiSpark/fbb_ws63.git

• IDE为：HiSpark Studio 1.0.0.6

• 环境搭建细节参考《星闪试验指导手册》（fbb_ws63\docs）中的“Windows开发环境搭建”章节或者链接: https://gitee.com/HiSpark/fbb_ws63/blob/master/tools/README.md
  注意：工程编译需要python环境且必须是3.11.4（64bit），在安装HiSpark Studio时会弹出提醒，在不影响已有工作的情况下，建议安装前删除已有python版本

• 工程编译以及程序烧录ok，确认环境搭建完毕。

SLE传输速率测试例程

• 确保环境搭建完毕且编译通过，串口烧录正常后，点击上方菜单栏中的“系统配置”按钮，勾选官方测试例程：SLE Throughput Sever/Client Sample（两块星闪开发板通过SLE发送消息并显示速率）。
• 一块板子烧录Server Sample例程作为服务端；另一块板子烧录Client Sample作为客户端。
  全部烧录完成后，连接各自的串口，看打印信息；

• 烧录完成后，先复位Client端再复位Server端（按键复位或者串口AT指令软复位；两块板子需要离得比较近）二者会自动建立连接，开始传输数据，进行速率测试。
• 在Client端的串口观察测试结果。

  连接间隔参数设置保持默认：

sle_speed_server_adv.c

...

/* sle device name */
#define NAME_MAX_LENGTH 15
/* 连接调度间隔1.25ms，单位125us */
#define SLE_CONN_INTV_MIN_DEFAULT                 0x0A
/* 连接调度间隔1.25ms，单位125us */
#define SLE_CONN_INTV_MAX_DEFAULT                 0x0A
/* 连接调度间隔25ms，单位125us */
#define SLE_ADV_INTERVAL_MIN_DEFAULT              0xC8
/* 连接调度间隔25ms，单位125us */
#define SLE_ADV_INTERVAL_MAX_DEFAULT              0xC8
/* 超时时间5000ms，单位10ms */
#define SLE_CONN_SUPERVISION_TIMEOUT_DEFAULT      0x1F4
/* 超时时间4990ms，单位10ms */
#define SLE_CONN_MAX_LATENCY                      0x1F3
/* 广播发送功率 */
#define SLE_ADV_TX_POWER  10
/* 广播ID */
#define SLE_ADV_HANDLE_DEFAULT                    1
/* 最大广播数据长度 */
#define SLE_ADV_DATA_LEN_MAX                      251

...

sle_sped_server.c

...

#define DEFAULT_SLE_SPEED_DATA_LEN 512
#define DEFAULT_SLE_SPEED_MTU_SIZE 512
#define SEND_PKT_TIMES 1000
#define SEND_PKT_NUMS 1000
#define DEFAULT_SLE_SPEED_MCS 10
#define SPEED_DEFAULT_CONN_INTERVAL 0x0A
#define SPEED_DEFAULT_TIMEOUT_MULTIPLIER 0x1f4
#define SPEED_DEFAULT_SCAN_INTERVAL 400
#define SPEED_DEFAULT_SCAN_WINDOW 20
#define PKT_DATA_LEN 236

...

• 实测1M、2M、4M PHY情况下的传输速率分别约为：


遗留问题

• 按照AT指令手册描述：SLE的连接间隔取值范围为[0x0002，0x32000]，理论最小连接间隔应该可以设置到250μs，但是实测最小只能设置到0x0A，设置小于0x0A时会出现SLE连接不上或者断连的情况。

• 查询海思论坛，看到有网友也有相同疑问，目前暂未解决，欢迎大佬们指点。


学习交流，个人邮箱：imxyp9x@163.com
