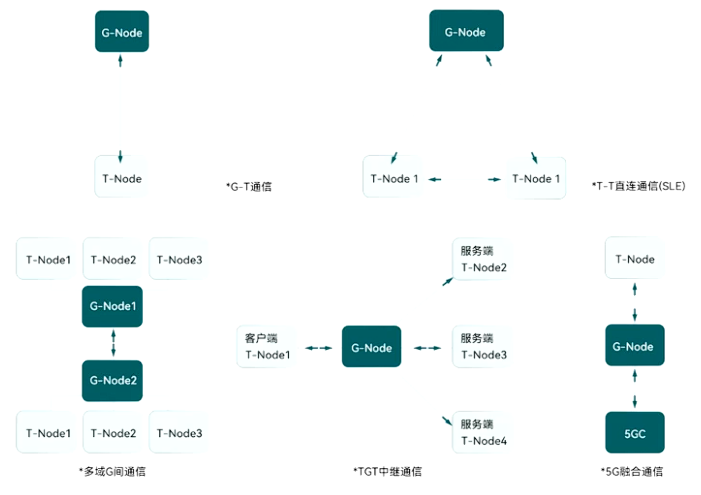

星闪无线通信系统网络拓扑结构

管理节点 叫做 G节点
被管理节点 叫做 T节点

基础概念

• 主模式(Master)
  • 星闪设备发起连接的模式。在主模式下，星闪设备主动搜索其他设备并建立连接。
  • 在编程时一般称为 客户端 (Client)。
• 从模式(Slave)
  • 星闪设备被连接的模式。在从模式下，星闪设备等待其他设备的连接。
  • 在编程时一般称为 服务端(Server)
• 主从一体模式(Hybrid)
  • 即 Master+Slave 模式，是指星闪设备既可以主动搜索其他设备并建立连接，也可以等待其他设备连接的模式。

通讯过程中相关基础概念

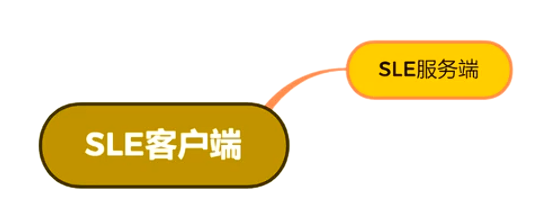

• 一对一 (1v1)
  • 一个星闪客户端连接到一个星闪服务端。

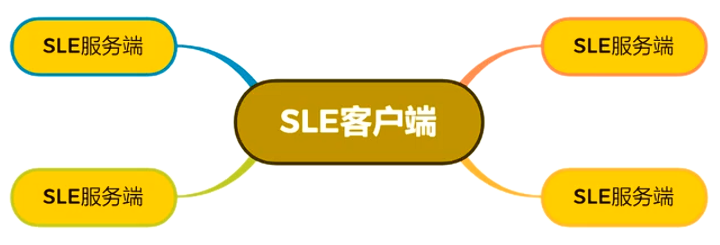

• 一对多(1vn)
  • 一个星闪客户端连接到多个星闪服务端。

• 星闪网络(NearLink Net)
  • 多个星闪设备组成的网络，在端点(EndPoint)到端点间存在路由节点。
  • 目前实现了树形网络、星形网络、私有mesh网络。


SDK开放的能力 和 芯片的SRAM空间（每保有一个连接，就需要在内存中占据一定的空间）
共同决定了客户端节点可以连接的服务端节点数量

在物联网领域往往需要大量的节点参与通讯，以上原因会导致节点数量的受限

在物联网领域往往需要 远距离通讯 和 大面积覆盖，节点直接的可视距离和遮挡物会影响通信距离和覆盖物

建立 星闪网络 之后，可以突破以上限制，实现 更多节点的互联、更远距离的通讯 和 更大面积的覆盖。

如此一来，便为星闪更多的可能性和更大的想象空间！

端点到端点之间，存在路由节点，路由节点负责数据的转发！

• 树形星闪网络末端节点数量计算

  • 每个节点都连接M个子节点，采用N层Hybrid节点。最大末端节点数量为：$M^{N+1}$
  • 考虑到目前SDK的能力、芯片SRAM空间、1vn响应速度，暂定M<=7。

• 举例

  • 如果采用1v4 + 2layer方案，最大末端节点数量为：$4^{2+1}$ = 64
  • 如果采用1v6 + 2layer方案，最大末端节点数量为：$6^{2+1}$ = 216
  • 如果采用1v4 + 4layer方案，最大末端节点数量为：$4^{4+1}$ = 1024

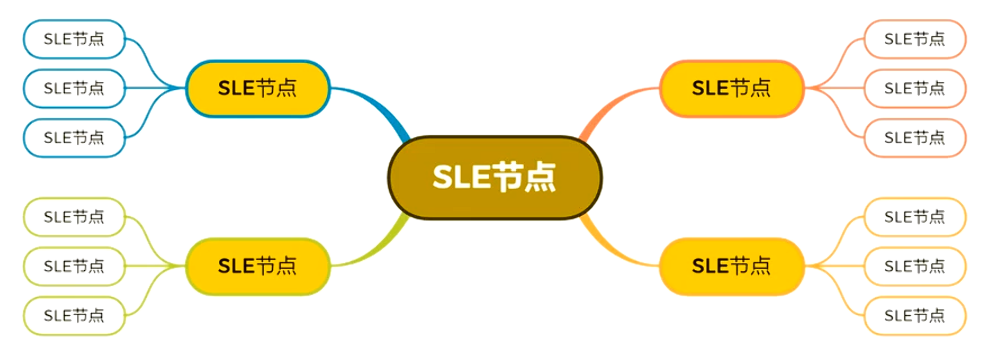

• 树形星闪网络示例：1v4+1layer方案

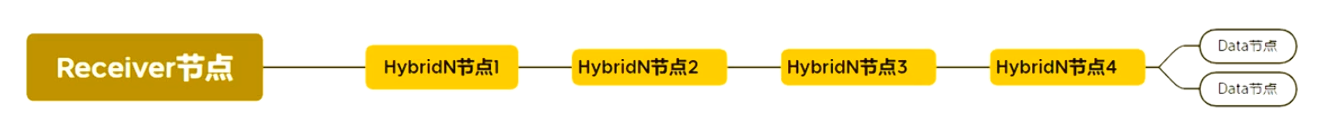

• 树形星闪网络示例：1v1+4layer方案

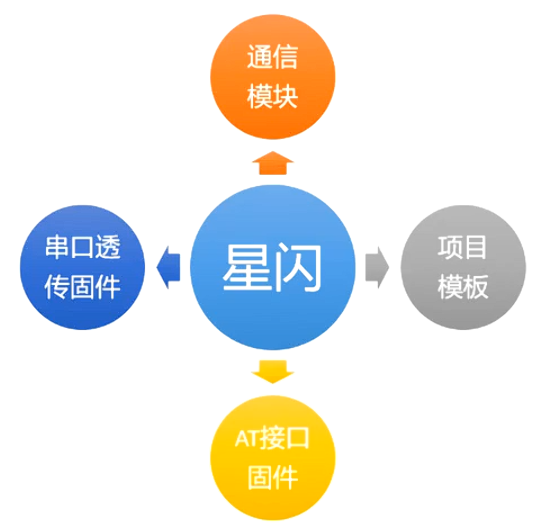

如何快速使用星闪技术

• 实施路径
• 面向群体
  • 解决方案集成商
  • 星闪应用比赛团队

    快速使用 --> 快速学习 --> 深入学习

如何快速学习星闪技术

实施路径

面向群体

• 星闪设备开发商
• 星闪技术比赛团队
• 星闪开源贡献者

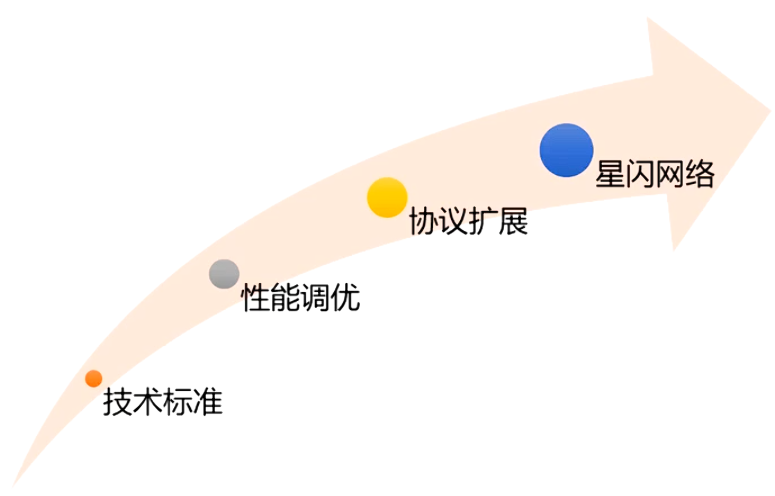

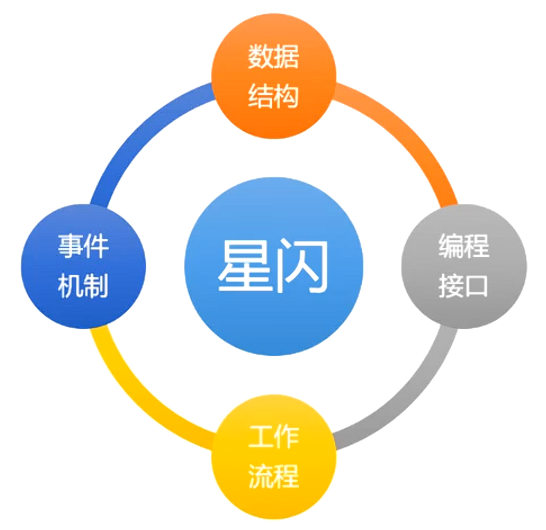

如何深入学习星闪技术

• 实施路径
• 面向群体
  • 星闪技术开发商
  • 星闪设备开发商
  • 星闪开源贡献者


星闪开发与外围设备开发的区别

• 星闪开发
  • 硬件层：星闪芯片与通信电路的集成。
  • 软件层：基于星闪芯片实现星闪通信；具体业务数据的承载、业务场景的满足；感知与测距
  • 标准层：遵循SparkLink团体标准、SDK手册
• 外围设备开发
  • 硬件层：各种外围器件和板卡的设计、制造、集成
  • 软件层：基于芯片管脚的本地通信；外围器件的驱动、控制和交互
  • 标准层：遵循具体器件的技术手册

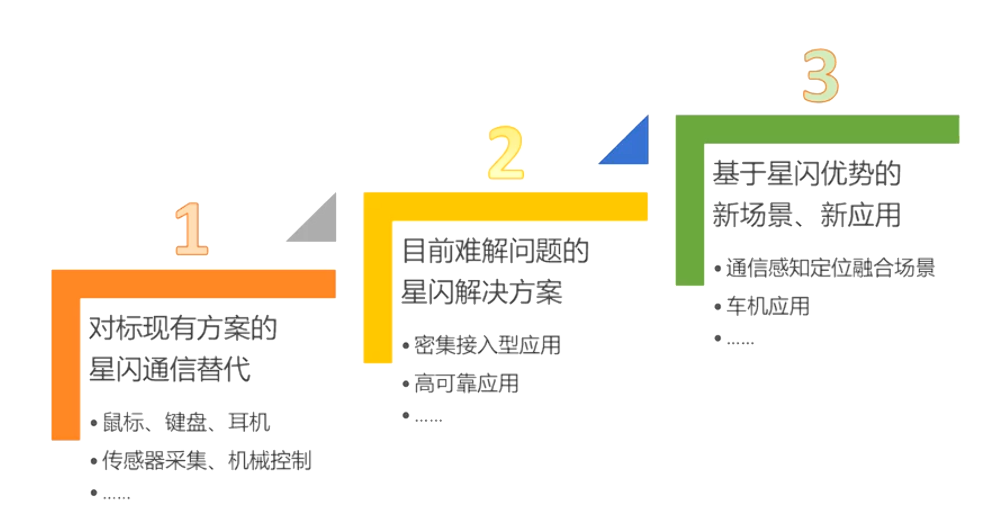

星闪项目分类

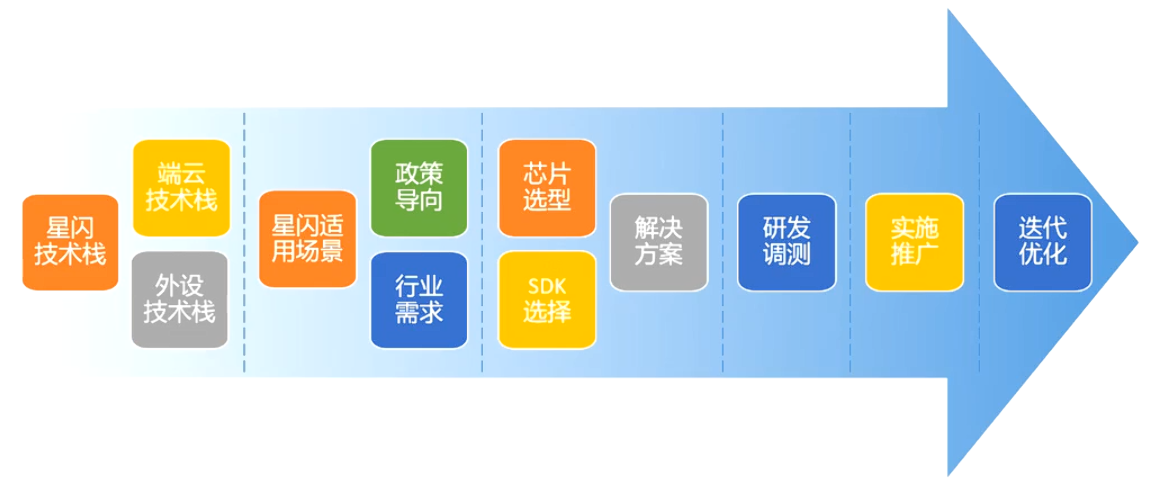

星闪项目开发流程
