IPC Kit简介

基本概念

IPC：设备内的进程间通信（Inter-Process Communication）
RPC：设备间的进程间通信（Remote Procedure Call）
IPC/RPC用于实现跨进程通信，不同的是前者使用Binder驱动，用于设备内的跨进程通信，后者使用软总线驱动，用于跨设备跨进程通信。需要跨进程通信的原因是因为每个进程都有自己独立的资源和内存空间，其他进程不能随意访问不同进程的内存和资源，IPC/RPC便是为了突破这一点。

说明： Stage模型不能直接使用本文介绍的IPC和RPC，以下为IPC与RPC的典型使用场景：

• IPC典型使用场景在后台服务，应用的后台服务通过IPC机制提供跨进程的服务调用能力。
• RPC典型使用场景在[多端协同]，多端协同通过RPC机制提供远端接口调用与数据传递能力。

实现原理

说明： Client：请求服务的一端，被称为客户端
Server：提供服务的一端，被称为服务端
在IPC Kit中也经常用Proxy表示服务请求方（客户端-Client），Stub表示服务提供方（服务端-Server），后续文档中对Proxy和Stub不再做过多描述。

IPC和RPC通常采用客户端-服务端（Client-Server）模型，在使用时，请求Client端进程可获取Server端所在进程的代理（Proxy），并通过此代理读写数据来实现进程间的数据通信，更具体的讲，首先客户端会建立一个服务端的代理对象，这个代理对象具备和服务端一样的功能，若想访问服务端中的某一个方法，只需访问代理对象中对应的方法即可，代理对象会将请求发送给服务端；然后服务端处理接受到的请求，处理完之后通过驱动返回处理结果给代理对象；最后代理对象将请求结果进一步返回给客户端。

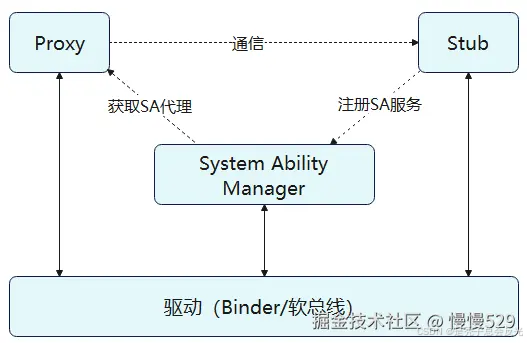

如下图所示： 通常，Stub会先注册系统能力（System Ability）到系统能力管理者（System Ability Manager，缩写SAMgr）中，SAMgr负责管理这些SA并向Client提供相关的接口。Client要和某个具体的SA通信，必须先从SAMgr中获取该SA的代理Proxy对象，然后使用代理Proxy对象和SA通信。在整个通信过程中，如果使用的是IPC通信，则依赖的是Binder驱动，使用的是RPC通信，则依赖的是软总线驱动。

IPC与RPC通信开发指导

场景介绍

IPC/RPC的主要工作是让运行在不同进程的Proxy和Stub互相通信，包括Proxy和Stub运行在不同设备的情况。

接口说明

表1 Native侧IPC接口

开发步骤

Native侧开发步骤

1. 添加依赖

   SDK依赖：

   #ipc场景
   external_deps = [
     "ipc:ipc_single",
   ]

   #rpc场景
   external_deps = [
     "ipc:ipc_core",
   ]


   此外， IPC/RPC依赖的refbase实现在公共基础库下，请增加对utils的依赖：

   external_deps = [
     "c_utils:utils",
   ]


2. 定义IPC接口ITestAbility

   SA接口继承IPC基类接口IRemoteBroker，接口里定义描述符、业务函数和消息码，其中业务函数在Proxy端和Stub端都需要实现。

   #include "iremote_broker.h"

   //定义消息码
   const int TRANS_ID_PING_ABILITY = 5;

   const std::string DESCRIPTOR = "test.ITestAbility";

   class ITestAbility : public IRemoteBroker {
   public:
       // DECLARE_INTERFACE_DESCRIPTOR是必需的，入参需使用std::u16string;
       DECLARE_INTERFACE_DESCRIPTOR(to_utf16(DESCRIPTOR));
       virtual int TestPingAbility(const std::u16string &dummy) = 0; // 定义业务函数
   };
   c++


3. 定义和实现服务端TestAbilityStub

   该类是和IPC框架相关的实现，需要继承 IRemoteStub。Stub端作为接收请求的一端，需重写OnRemoteRequest方法用于接收客户端调用。

   #include "iability_test.h"
   #include "iremote_stub.h"

   class TestAbilityStub : public IRemoteStub<ITestAbility> {
   public:
       virtual int OnRemoteRequest(uint32_t code, MessageParcel &data, MessageParcel &reply, MessageOption &option) override;
       int TestPingAbility(const std::u16string &dummy) override;
    };

   int TestAbilityStub::OnRemoteRequest(uint32_t code,
       MessageParcel &data, MessageParcel &reply, MessageOption &option)
   {
       switch (code) {
           case TRANS_ID_PING_ABILITY: {
               std::u16string dummy = data.ReadString16();
               int result = TestPingAbility(dummy);
               reply.WriteInt32(result);
               return 0;
           }
           default:
               return IPCObjectStub::OnRemoteRequest(code, data, reply, option);
       }
   }
   c++


4. 定义服务端业务函数具体实现类TestAbility

   #include "iability_server_test.h"

   class TestAbility : public TestAbilityStub {
   public:
       int TestPingAbility(const std::u16string &dummy);
   }

   int TestAbility::TestPingAbility(const std::u16string &dummy) {
       return 0;
   }
   c++


5. 定义和实现客户端 TestAbilityProxy

   该类是Proxy端实现，继承IRemoteProxy，调用SendRequest接口向Stub端发送请求，对外暴露服务端提供的能力。

   #include "iability_test.h"
   #include "iremote_proxy.h"
   #include "iremote_object.h"

   class TestAbilityProxy : public IRemoteProxy<ITestAbility> {
   public:
       explicit TestAbilityProxy(const sptr<IRemoteObject> &impl);
       int TestPingAbility(const std::u16string &dummy) override;
   private:
       static inline BrokerDelegator<TestAbilityProxy> delegator_; // 方便后续使用iface_cast宏
   }

   TestAbilityProxy::TestAbilityProxy(const sptr<IRemoteObject> &impl)
       : IRemoteProxy<ITestAbility>(impl)
   {
   }

   int TestAbilityProxy::TestPingAbility(const std::u16string &dummy){
       MessageOption option;
       MessageParcel dataParcel, replyParcel;
       dataParcel.WriteString16(dummy);
       int error = Remote()->SendRequest(TRANS_ID_PING_ABILITY, dataParcel, replyParcel, option);
       int result = (error == ERR_NONE) ? replyParcel.ReadInt32() : -1;
       return result;
   }
   c++


6. SA注册与启动

   SA需要将自己的TestAbilityStub实例通过AddSystemAbility接口注册到SystemAbilityManager，设备内与分布式的注册参数不同。

   // 注册到本设备内
   auto samgr = SystemAbilityManagerClient::GetInstance().GetSystemAbilityManager();
   samgr->AddSystemAbility(saId, new TestAbility());

   // 在组网场景下，会被同步到其他设备上
   auto samgr = SystemAbilityManagerClient::GetInstance().GetSystemAbilityManager();
   ISystemAbilityManager::SAExtraProp saExtra;
   saExtra.isDistributed = true; // 设置为分布式SA
   int result = samgr->AddSystemAbility(saId, new TestAbility(), saExtra);
   c++


7. SA获取与调用

   通过SystemAbilityManager的GetSystemAbility方法可获取到对应SA的代理IRemoteObject，然后构造TestAbilityProxy即可。

   // 获取本设备内注册的SA的proxy
   sptr<ISystemAbilityManager> samgr = SystemAbilityManagerClient::GetInstance().GetSystemAbilityManager();
   sptr<IRemoteObject> remoteObject = samgr->GetSystemAbility(saId);
   sptr<ITestAbility> testAbility = iface_cast<ITestAbility>(remoteObject); // 使用iface_cast宏转换成具体类型

   // 获取其他设备注册的SA的proxy
   sptr<ISystemAbilityManager> samgr = SystemAbilityManagerClient::GetInstance().GetSystemAbilityManager();

   // networkId是组网场景下对应设备的标识符，可以通过GetLocalNodeDeviceInfo获取
   sptr<IRemoteObject> remoteObject = samgr->GetSystemAbility(saId, networkId);
   sptr<TestAbilityProxy> proxy(new TestAbilityProxy(remoteObject)); // 直接构造具体Proxy
   c++


ArkTS侧开发步骤

说明：

• 此文档中的示例代码描述的是系统应用跨进程通信。
• 当前不支持三方应用实现ServiceExtensionAbility，三方应用的UIAbility组件可以通过Context连接系统提供的ServiceExtensionAbility。
• 当前使用场景： 仅限客户端是三方应用，服务端是系统应用。

1. 添加依赖

    // FA模型需要从@kit.AbilityKit导入featureAbility
    // import { featureAbility } from '@kit.AbilityKit';
    import { rpc } from '@kit.IPCKit';
   ts


2. 绑定Ability

   首先，构造变量want，指定要绑定的Ability所在应用的包名、组件名，如果是跨设备的场景，还需要绑定目标设备NetworkId（组网场景下对应设备的标识符，可以使用distributedDeviceManager获取目标设备的NetworkId）；然后，构造变量connect，指定绑定成功、绑定失败、断开连接时的回调函数；最后，FA模型使用featureAbility提供的接口绑定Ability，Stage模型通过context获取服务后用提供的接口绑定Ability。

    // FA模型需要从@kit.AbilityKit导入featureAbility
    // import { featureAbility } from "@kit.AbilityKit";
    import { Want, common } from '@kit.AbilityKit';
    import { rpc } from '@kit.IPCKit';
    import { hilog } from '@kit.PerformanceAnalysisKit';
    import { distributedDeviceManager } from '@kit.DistributedServiceKit';
    import { BusinessError } from '@kit.BasicServicesKit';

    let dmInstance: distributedDeviceManager.DeviceManager | undefined;
    let proxy: rpc.IRemoteObject | undefined;
    let connectId: number;

    // 单个设备绑定Ability
    let want: Want = {
      // 包名和组件名写实际的值
      bundleName: "ohos.rpc.test.server",
      abilityName: "ohos.rpc.test.server.ServiceAbility",
    };
    let connect: common.ConnectOptions = {
      onConnect: (elementName, remoteProxy) => {
        hilog.info(0x0000, 'testTag', 'RpcClient: js onConnect called');
        proxy = remoteProxy;
      },
      onDisconnect: (elementName) => {
        hilog.info(0x0000, 'testTag', 'RpcClient: onDisconnect');
      },
      onFailed: () => {
        hilog.info(0x0000, 'testTag', 'RpcClient: onFailed');
      }
    };
    // FA模型使用此方法连接服务
    // connectId = featureAbility.connectAbility(want, connect);

    let context: common.UIAbilityContext = getContext(this) as common.UIAbilityContext; // UIAbilityContext
    // 建立连接后返回的Id需要保存下来，在解绑服务时需要作为参数传入
    connectId = context.connectServiceExtensionAbility(want,connect);

    // 跨设备绑定
    try{
      dmInstance = distributedDeviceManager.createDeviceManager("ohos.rpc.test");
    } catch(error) {
      let err: BusinessError = error as BusinessError;
      hilog.error(0x0000, 'testTag', 'createDeviceManager errCode:' + err.code + ', errMessage:' + err.message);
    }

    // 使用distributedDeviceManager获取目标设备NetworkId
    if (dmInstance != undefined) {
      let deviceList = dmInstance.getAvailableDeviceListSync();
      let networkId = deviceList[0].networkId;
      let want: Want = {
        bundleName: "ohos.rpc.test.server",
        abilityName: "ohos.rpc.test.service.ServiceAbility",
        deviceId: networkId,
        flags: 256
      };
      // 建立连接后返回的Id需要保存下来，在断开连接时需要作为参数传入
      // FA模型使用此方法连接服务
      // connectId = featureAbility.connectAbility(want, connect);

      // 第一个参数是本应用的包名，第二个参数是接收distributedDeviceManager的回调函数
      connectId = context.connectServiceExtensionAbility(want,connect);
    }
   ts


3. 服务端处理客户端请求

   服务端被绑定的Ability在onConnect方法里返回继承自[rpc.RemoteObject]的对象，该对象需要实现[onRemoteMessageRequest]方法，处理客户端的请求。

    import { rpc } from '@kit.IPCKit';
    import { Want } from '@kit.AbilityKit';
    class Stub extends rpc.RemoteObject {
      constructor(descriptor: string) {
        super(descriptor);
      }
      onRemoteMessageRequest(code: number, data: rpc.MessageSequence, reply: rpc.MessageSequence, option: rpc.MessageOption): boolean | Promise<boolean> {
        // 根据code处理客户端的请求
        return true;
      }

      onConnect(want: Want) {
        const robj: rpc.RemoteObject = new Stub("rpcTestAbility");
        return robj;
      }
    }
   ts


4. 客户端处理服务端响应

   客户端在onConnect回调里接收到代理对象，调用[sendMessageRequest]方法发起请求，在期约（用于表示一个异步操作的最终完成或失败及其结果值）或者回调函数里接收结果。

    import { rpc } from '@kit.IPCKit';
    import { hilog } from '@kit.PerformanceAnalysisKit';

    // 使用期约
    let option = new rpc.MessageOption();
    let data = rpc.MessageSequence.create();
    let reply = rpc.MessageSequence.create();
    // 往data里写入参数
    let proxy: rpc.IRemoteObject | undefined;
    if (proxy != undefined) {
      proxy.sendMessageRequest(1, data, reply, option)
        .then((result: rpc.RequestResult) => {
          if (result.errCode != 0) {
            hilog.error(0x0000, 'testTag', 'sendMessageRequest failed, errCode: ' + result.errCode);
            return;
          }
          // 从result.reply里读取结果
        })
        .catch((e: Error) => {
          hilog.error(0x0000, 'testTag', 'sendMessageRequest got exception: ' + e);
        })
        .finally(() => {
          data.reclaim();
          reply.reclaim();
        })
    }

    // 使用回调函数
    function sendRequestCallback(err: Error, result: rpc.RequestResult) {
      try {
        if (result.errCode != 0) {
          hilog.error(0x0000, 'testTag', 'sendMessageRequest failed, errCode: ' + result.errCode);
          return;
        }
        // 从result.reply里读取结果
      } finally {
          result.data.reclaim();
          result.reply.reclaim();
      }
    }
    let options = new rpc.MessageOption();
    let datas = rpc.MessageSequence.create();
    let replys = rpc.MessageSequence.create();
    // 往data里写入参数
    if (proxy != undefined) {
      proxy.sendMessageRequest(1, datas, replys, options, sendRequestCallback);
    }
   ts


5. 断开连接

   IPC通信结束后，FA模型使用featureAbility的接口断开连接，Stage模型在获取context后用提供的接口断开连接。

    // FA模型需要从@kit.AbilityKit导入featureAbility
    // import { featureAbility } from "@kit.AbilityKit";
    import { Want, common } from '@kit.AbilityKit';
    import { rpc } from '@kit.IPCKit';
    import { hilog } from '@kit.PerformanceAnalysisKit';

    function disconnectCallback() {
      hilog.info(0x0000, 'testTag', 'disconnect ability done');
    }
    // FA模型使用此方法断开连接
    // featureAbility.disconnectAbility(connectId, disconnectCallback);

    let proxy: rpc.IRemoteObject | undefined;
    let connectId: number;

    // 单个设备绑定Ability
    let want: Want = {
      // 包名和组件名写实际的值
      bundleName: "ohos.rpc.test.server",
      abilityName: "ohos.rpc.test.server.ServiceAbility",
    };
    let connect: common.ConnectOptions = {
      onConnect: (elementName, remote) => {
        proxy = remote;
      },
      onDisconnect: (elementName) => {
      },
      onFailed: () => {
        proxy;
      }
    };
    // FA模型使用此方法连接服务
    // connectId = featureAbility.connectAbility(want, connect);

    connectId = this.context.connectServiceExtensionAbility(want,connect);

    this.context.disconnectServiceExtensionAbility(connectId);
