路径绘制组件，根据绘制路径生成封闭的自定义形状。

说明

该组件从API Version 7开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。

子组件

无

接口

Path(value?: { width?: number | string; height?: number | string; commands?: string })

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数:

参数名	类型	必填	说明
value	{ width?: number	string; height?: number	string; [commands]?: string }

属性

除支持[通用属性]外，还支持以下属性：

commands

commands(value: string)

设置路径绘制的命令字符串，单位为px。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	string	是	线条绘制的路径。默认值：''默认单位：px

fill

fill(value: ResourceColor)

设置填充区域颜色。异常值按照默认值处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	[ResourceColor]	是	填充区域颜色。默认值：Color.Black

fillOpacity

fillOpacity(value: number | string | Resource)

设置填充区域透明度。取值范围是[0.0, 1.0]，若给定值小于0.0，则取值为0.0；若给定值大于1.0，则取值为1.0，其余异常值按1.0处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	number	string	[Resource]

stroke

stroke(value: ResourceColor)

设置边框颜色，不设置时，默认没有边框线条。异常值不会绘制边框线条。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	[ResourceColor]	是	边框颜色。

strokeDashArray

strokeDashArray(value: Array)

设置线条间隙。线段相交时可能会出现重叠现象。异常值按照默认值处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	Array	是	线条间隙。默认值：[]默认单位：vp

strokeDashOffset

strokeDashOffset(value: number | string)

设置线条绘制起点的偏移量。异常值按照默认值处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	number	string	是

strokeLineCap

strokeLineCap(value: LineCapStyle)

设置线条端点绘制样式。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	[LineCapStyle]	是	线条端点绘制样式。默认值：LineCapStyle.Butt

strokeLineJoin

strokeLineJoin(value: LineJoinStyle)

设置线条拐角绘制样式。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	[LineJoinStyle]	是	线条拐角绘制样式。默认值：LineJoinStyle.Miter

strokeMiterLimit

strokeMiterLimit(value: number | string)

设置斜接长度与边框宽度比值的极限值。斜接长度表示外边框外边交点到内边交点的距离，边框宽度即strokeWidth属性的值。该属性取值需在strokeLineJoin属性取值LineJoinStyle.Miter时生效。

该属性的合法值范围应当大于等于1.0，当取值范围在[0,1)时按1.0处理，其余异常值按默认值处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	number	string	是

strokeOpacity

strokeOpacity(value: number | string | Resource)

设置线条透明度。该属性的取值范围是[0.0, 1.0]，若给定值小于0.0，则取值为0.0；若给定值大于1.0，则取值为1.0，其余异常值按1.0处理 。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	number	string	[Resource]

strokeWidth

strokeWidth(value: Length)

设置线条宽度。该属性若为string类型, 暂不支持百分比，百分比按照1px处理。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	[Length]	是	线条宽度。默认值：1默认单位：vp

antiAlias

antiAlias(value: boolean)

设置是否开启抗锯齿效果。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
value	boolean	是	是否开启抗锯齿效果。默认值：true

Commands

commands支持的绘制命令如下：

命令	名称	参数	说明
M	moveto	（x y）	在给定的 (x, y) 坐标处开始一个新的子路径。例如，M 0 0 表示将（0, 0）点作为新子路径的起始点。
L	lineto	（x y）	从当前点到给定的 (x, y) 坐标画一条线，该坐标成为新的当前点。例如，L 50 50 表示绘制当前点到（50, 50）点的直线，并将（50, 50）点作为新子路径的起始点。
H	horizontal lineto	x	从当前点绘制一条水平线，等效于将y坐标指定为0的L命令。例如，H 50 表示绘制当前点到（50, 0）点的直线，并将（50, 0）点作为新子路径的起始点。
V	vertical lineto	y	从当前点绘制一条垂直线，等效于将x坐标指定为0的L命令。例如，V 50 表示绘制当前点到（0, 50）点的直线，并将（0, 50）点作为新子路径的起始点。
C	curveto	(x1 y1 x2 y2 x y)	使用 (x1, y1) 作为曲线起点的控制点， (x2, y2) 作为曲线终点的控制点，从当前点到 (x, y) 绘制三次贝塞尔曲线。例如，C100 100 250 100 250 200 表示绘制当前点到（250, 200）点的三次贝塞尔曲线，并将（250, 200）点作为新子路径的起始点。
S	smooth curveto	(x2 y2 x y)	(x2, y2) 作为曲线终点的控制点，绘制从当前点到 (x, y) 绘制三次贝塞尔曲线。若前一个命令是C或S，则起点控制点是上一个命令的终点控制点相对于起点的映射。 例如，C100 100 250 100 250 200 S400 300 400 200第二段贝塞尔曲线的起点控制点为（250, 300）。如果没有前一个命令或者前一个命令不是 C或S，则第一个控制点与当前点重合。
Q	quadratic Belzier curve	(x1 y1 x y)	使用 (x1, y1) 作为控制点，从当前点到 (x, y) 绘制二次贝塞尔曲线。例如，Q400 50 600 300 表示绘制当前点到（600, 300）点的二次贝塞尔曲线，并将（600, 300）点作为新子路径的起始点。
T	smooth quadratic Belzier curveto	(x y)	绘制从当前点到 (x, y) 绘制二次贝塞尔曲线。若前一个命令是Q或T，则控制点是上一个命令的终点控制点相对于起点的映射。 例如，Q400 50 600 300 T1000 300第二段贝塞尔曲线的控制点为（800, 350）。 如果没有前一个命令或者前一个命令不是 Q或T，则第一个控制点与当前点重合。
A	elliptical Arc	(rx ry x-axis-rotation large-arc-flag sweep-flag x y)	从当前点到 (x, y) 绘制一条椭圆弧。椭圆的大小和方向由两个半径 (rx, ry) 和x-axis-rotation定义，指示整个椭圆相对于当前坐标系如何旋转（以度为单位）。 large-arc-flag 和 sweep-flag确定弧的绘制方式。
Z	closepath	none	通过将当前路径连接回当前子路径的初始点来关闭当前子路径。

例如： commands(‘M0 20 L50 50 L50 100 Z’)定义了一个三角形，起始于位置（0，20），接着绘制点（0，20）到点（50，50）的直线，再绘制点（50，50）到点（50，100）的直线，最后绘制点（50，100）到（0，20）的直线关闭路径，形成封闭三角形。

示例

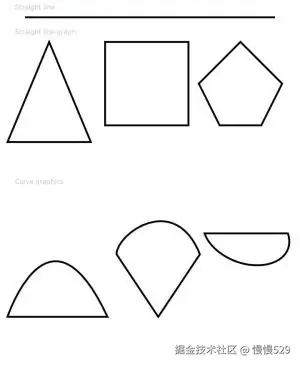

使用commands、fillOpacity、stroke属性分别绘制路径、透明度、边框颜色。

// xxx.ets
@Entry
@Component
struct PathExample {
  build() {
    Column({ space: 10 }) {
      Text('Straight line')
        .fontSize(11)
        .fontColor(0xCCCCCC)
        .width('90%')
      // 绘制一条长600px，宽3vp的直线
      Path()
        .width('600px')
        .height('10px')
        .commands('M0 0 L600 0')
        .stroke(Color.Black)
        .strokeWidth(3)

      Text('Straight line graph')
        .fontSize(11)
        .fontColor(0xCCCCCC)
        .width('90%')
      // 绘制直线图形
      Flex({ justifyContent: FlexAlign.SpaceBetween }) {
        Path()
          .width('210px')
          .height('310px')
          .commands('M100 0 L200 240 L0 240 Z')
          .fillOpacity(0)
          .stroke(Color.Black)
          .strokeWidth(3)
        Path()
          .width('210px')
          .height('310px')
          .commands('M0 0 H200 V200 H0 Z')
          .fillOpacity(0)
          .stroke(Color.Black)
          .strokeWidth(3)
        Path()
          .width('210px')
          .height('310px')
          .commands('M100 0 L0 100 L50 200 L150 200 L200 100 Z')
          .fillOpacity(0)
          .stroke(Color.Black)
          .strokeWidth(3)
      }.width('95%')

      Text('Curve graphics').fontSize(11).fontColor(0xCCCCCC).width('90%')
      // 绘制弧线图形
      Flex({ justifyContent: FlexAlign.SpaceBetween }) {
        Path()
          .width('250px')
          .height('310px')
          .commands("M0 300 S100 0 240 300 Z")
          .fillOpacity(0)
          .stroke(Color.Black)
          .strokeWidth(3)
        Path()
          .width('210px')
          .height('310px')
          .commands('M0 150 C0 100 140 0 200 150 L100 300 Z')
          .fillOpacity(0)
          .stroke(Color.Black)
          .strokeWidth(3)
        Path()
          .width('210px')
          .height('310px')
          .commands('M0 100 A30 20 20 0 0 200 100 Z')
          .fillOpacity(0)
          .stroke(Color.Black)
          .strokeWidth(3)
      }.width('95%')
    }.width('100%')
    .margin({ top: 5 })
  }
}
