1. Polyline 是什么？

Polyline 是 ArkUI 提供的 折线绘制组件，简单说就是：给它一串点坐标，它会按顺序把这些点用线段连起来。

特点：

支持 任意多个点，适合绘制路径、折线图、轨迹线等；
可以控制：
- 宽高（绘制区域）；
- 线条颜色、粗细、透明度；
- 虚线样式（线段长度/间隔长度）；
- 拐角样式（圆角 / 斜接 / 斜切）；
- 端点样式（方头 / 圆头等）；
- 抗锯齿；
支持 attributeModifier 动态更新属性（API 18+）；
支持通过 AttributeUpdater.updateConstructorParams 更新构造参数（API 20+）。

基础信息：

组件名：Polyline
子组件：无（它就是绘制一条线，不是容器）
支持版本：
- API 7 起支持；
- ArkTS 卡片支持：API 9+；
- 元服务 API：API 11+；
- PolylineOptions 标准化：API 18+；
- updateConstructorParams：API 20+。

适用场景举例：

简单折线图、趋势线；
地图/路径轨迹（示意）；
装饰线条（例如波浪线、路线引导）；
连线类交互（比如“步骤 1→2→3”的可视化）。

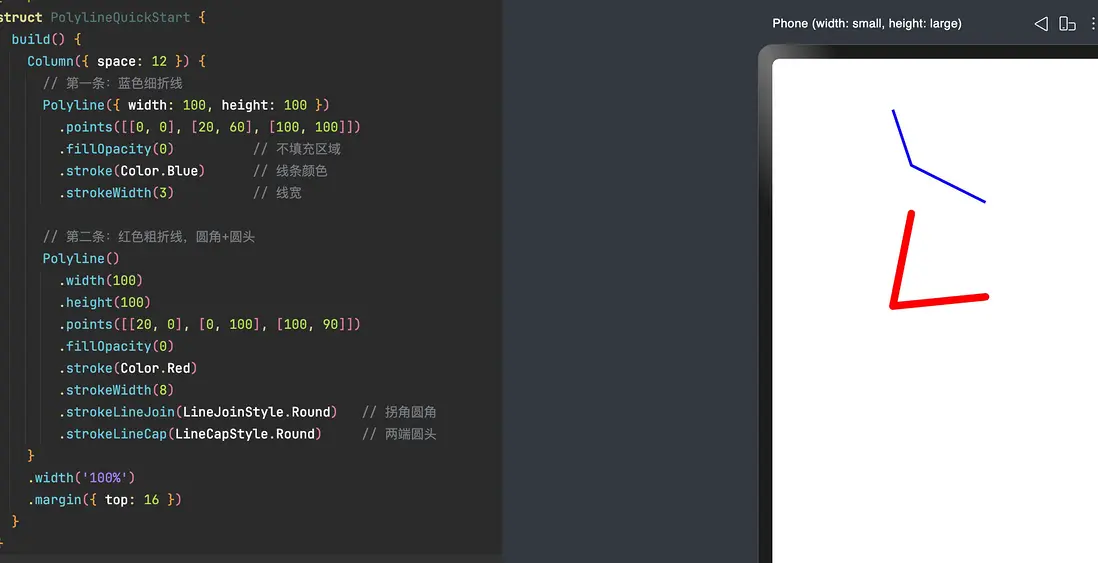

2. 快速上手：画两条折线试试

先不想太多，把它画出来再说。

// xxx.ets
@Entry
@Component
struct PolylineQuickStart {
  build() {
    Column({ space: 12 }) {
      // 第一条：蓝色细折线
      Polyline({ width: 100, height: 100 })
        .points([[0, 0], [20, 60], [100, 100]])
        .fillOpacity(0)          // 不填充区域
        .stroke(Color.Blue)      // 线条颜色
        .strokeWidth(3)          // 线宽

      // 第二条：红色粗折线，圆角+圆头
      Polyline()
        .width(100)
        .height(100)
        .points([[20, 0], [0, 100], [100, 90]])
        .fillOpacity(0)
        .stroke(Color.Red)
        .strokeWidth(8)
        .strokeLineJoin(LineJoinStyle.Round)   // 拐角圆角
        .strokeLineCap(LineCapStyle.Round)     // 两端圆头
    }
    .width('100%')
    .margin({ top: 16 })
  }
}

你已经用到了几个核心属性：

构造：Polyline({ width, height }) 或先构造再 .width() / .height()；
points：折线经过的点；
stroke / strokeWidth：线条样式；
strokeLineJoin / strokeLineCap：拐角和两端的视觉风格。

3. 构造函数 & PolylineOptions

3.1 构造函数签名

Polyline(options?: PolylineOptions)

options 可选；
内部主要用于指定绘制区域的宽和高；
适用于普通页面、ArkTS 卡片、元服务。

3.2 PolylineOptions（API 18+）

官方把匿名对象规范了一次，现在是个标准对象：

interface PolylineOptions {
  width?: Length   // ≥ 0，默认 0vp
  height?: Length  // ≥ 0，默认 0vp
}

要点说明：

Length 支持：
- 数字：100（vp）
- 字符串：'100'
- 资源：$r('app.string.PolylineWidth') 等
异常值（undefined、null、NaN、Infinity）会退回默认值 0；
如果忘记设宽/高，默认 0×0，什么都看不到 —— 这是新手常见坑。

4. Polyline 核心属性详解

Polyline 支持通用属性（比如 width / height / offset 等），重点关注的是折线绘制相关属性。

4.1 points：折线经过的点

.points(value: Array<any>)

必填，默认是 []（空数组，不画任何东西）；
传入二维数组，每个子数组表示 [x, y]，单位是 vp；
坐标基于当前 Polyline 的宽高区域。

例子：

Polyline({ width: 120, height: 80 })
  .points([[0, 0], [30, 40], [80, 10], [120, 70]])

注意：

Polyline 不会自动闭合路径——它只画「从第一个点到最后一个点」的折线；
如果你希望形成“封闭形状”，可以手动把首尾坐标设成一样，但那时更适合用 Polygon。

4.2 fill / fillOpacity：填充区域（理论上）

.fill(value: ResourceColor)
.fillOpacity(value: number | string | Resource)

虽然 Polyline 是折线组件，但也支持 fill / fillOpacity：

fill：填充颜色，默认 Color.Black；
fillOpacity：填充透明度，默认 1.0。

数值规则（和其他图形组件一致）：

范围 [0.0, 1.0]；
<0 会被夹到 0；
>1 会被夹到 1；
NaN 用 0.0；
undefined/null/Infinity 用 1.0。

实战经验：
大多数时候你是把 Polyline 当成「线条」用，会设 fillOpacity(0) 或压根不管填充；
如果你把折线首尾连成封闭区域，fill 才真正有意义——这时可考虑直接改成 Polygon，语义更清晰。

4.3 stroke / strokeWidth / strokeOpacity：线条样式

.stroke(value: ResourceColor)
.strokeWidth(value: Length)
.strokeOpacity(value: number | string | Resource)

stroke：线条颜色；
- 不设置时，默认透明度为 0，相当于“没有线”；
strokeWidth：线宽，默认 1vp；
strokeOpacity：线条透明度，默认继承 stroke 的透明度。

strokeWidth 要点：

取值 ≥ 0；
异常值（undefined/null/NaN）使用默认值 1；
Infinity 按 0 处理（等效看不到线）。

strokeOpacity：

范围 [0.0, 1.0]；
超出范围会被钳制到 0 或 1；
NaN → 0.0；
undefined/null/Infinity → 1.0。

4.4 虚线：strokeDashArray / strokeDashOffset

.strokeDashArray(value: Array<any>)
.strokeDashOffset(value: number | string)

strokeDashArray：描述虚线的「线段长度 / 间隔长度」周期；
strokeDashOffset：指定从哪里开始绘制这条虚线。

规则总结：

默认 []：实线；
数组元素单位为 vp，要求 ≥ 0；
偶数长度数组（例如 [a, b, c, d]）：
- 按顺序循环：线段 a → 间隙 b → 线段 c → 间隙 d → 线段 a → …；
奇数长度数组（例如 [a, b, c]）：
- 会被当成 [a, b, c, a, b, c]，然后按上面的偶数规则使用。

strokeDashOffset：

默认 0；
单位 vp；
如果传入 NaN 或 Infinity，会导致 strokeDashArray 失效（退变回实线）。

小技巧：
做“流动光线”效果时，可以按照时间周期不断改变 strokeDashOffset 的值，让虚线看起来像在移动。

4.5 拐角 & 端点样式：strokeLineJoin / strokeLineCap

.strokeLineJoin(value: LineJoinStyle)
.strokeLineCap(value: LineCapStyle)

strokeLineJoin 控制折线在转折处的连接方式：
- 常见枚举：Miter（尖角）、Round（圆角）、Bevel（斜切角）；
- 默认：LineJoinStyle.Miter。
strokeLineCap 控制折线末端的样子：
- 常见枚举：Butt（平头）、Round（圆头）、Square（方头）；
- 默认：LineCapStyle.Butt。

常见组合：

想要圆润一点：strokeLineJoin(LineJoinStyle.Round).strokeLineCap(LineCapStyle.Round)；
UI 比较硬朗：保持默认 Miter + Butt 即可。

4.6 strokeMiterLimit：尖角的“尖锐程度”

.strokeMiterLimit(value: number | string)

这个属性只有当 strokeLineJoin = LineJoinStyle.Miter 时才生效，用来控制：

外侧尖角的长度与线宽的最大比值。

默认：4；
合法值建议 ≥ 1.0：
- [0,1) 会按 1.0 处理；
- 其他异常值按默认 4 来处理；
- Infinity 会直接让 stroke 失效。

如果折线存在非常尖锐的角，而 strokeWidth 又比较大，Miter + 大 strokeMiterLimit 会产生非常长的尖刺 —— 这时候可以：

降低 strokeMiterLimit；
或者改用 LineJoinStyle.Round/Bevel。

4.7 antiAlias：抗锯齿开关

.antiAlias(value: boolean)

默认：true；
作用：控制边缘是否做抗锯齿处理；
通常 UI 场景下保持开启，线条更柔和。

只有在极致追求性能、线条尺寸较大且对美观不敏感时，才可能考虑关掉。

5. 实战示例：把 Polyline 用到实际界面

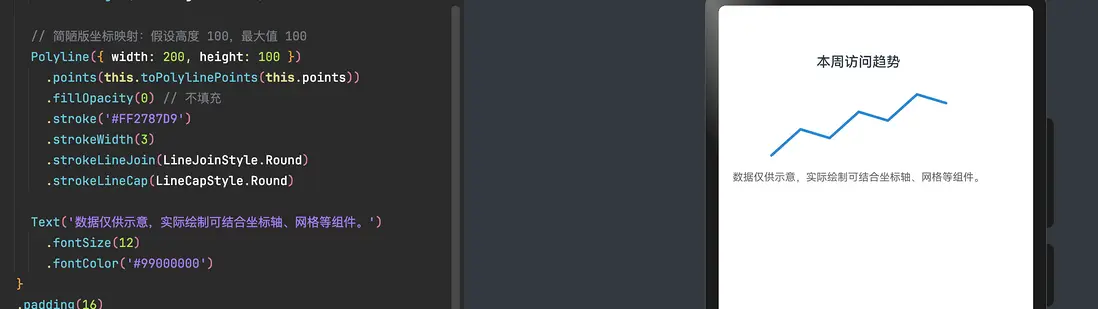

5.1 迷你折线图（趋势展示）

用 Polyline 做一个简单的“本周访问量折线图”。

@Entry
@Component
struct MiniChartExample {
  private points: number[] = [10, 40, 30, 60, 50, 80, 70]

  build() {
    Column({ space: 8 }) {
      Text('本周访问趋势')
        .fontSize(16)
        .fontWeight(FontWeight.Medium)

      // 简陋版坐标映射：假设高度 100，最大值 100
      Polyline({ width: 200, height: 100 })
        .points(this.toPolylinePoints(this.points))
        .fillOpacity(0) // 不填充
        .stroke('#FF2787D9')
        .strokeWidth(3)
        .strokeLineJoin(LineJoinStyle.Round)
        .strokeLineCap(LineCapStyle.Round)

      Text('数据仅供示意，实际绘制可结合坐标轴、网格等组件。')
        .fontSize(12)
        .fontColor('#99000000')
    }
    .padding(16)
  }

  private toPolylinePoints(values: number[]): number[][] {
    if (values.length === 0) {
      return []
    }
    const width = 200
    const height = 100
    const step = width / (values.length - 1)
    const max = 100 // 简化处理，假设最大值 100

    return values.map((v, index) => {
      const x = step * index
      const ratio = Math.min(Math.max(v / max, 0), 1)
      const y = height - ratio * height // 越大越靠上
      return [x, y]
    })
  }
}

这里演示了两件事：

如何将业务数据（数值数组）映射到 Polyline 的坐标；
如何用 strokeLineJoin / strokeLineCap 做一条“圆润的趋势线”。

5.2 绘制路径引导线（配合图标）

比如在一个「设备连接」页面画一条连接两端设备的线：

@Entry
@Component
struct ConnectLineExample {
  build() {
    Row()
      .width('100%')
      .height(120)
      .backgroundColor('#FFF5F7FA')
      .alignItems(VerticalAlign.Center)
      .justifyContent(FlexAlign.Center) {

      // 左侧设备图标
      Column() {
        Image($r('app.media.device_left'))
          .width(40)
          .height(40)
        Text('设备 A').fontSize(12)
      }
      .margin({ right: 8 })

      // 中间折线路径
      Polyline({ width: 160, height: 40 })
        .points([[0, 20], [40, 0], [120, 40], [160, 20]])
        .fillOpacity(0)
        .stroke('#FF64BB5C')
        .strokeWidth(4)
        .strokeLineJoin(LineJoinStyle.Round)
        .strokeLineCap(LineCapStyle.Round)

      // 右侧设备图标
      Column() {
        Image($r('app.media.device_right'))
          .width(40)
          .height(40)
        Text('设备 B').fontSize(12)
      }
      .margin({ left: 8 })
    }
  }
}

这是典型的「Polyline 做连线 + 两边放组件」的布局方式，适合用在流程、拓扑、引导类 UI 中。

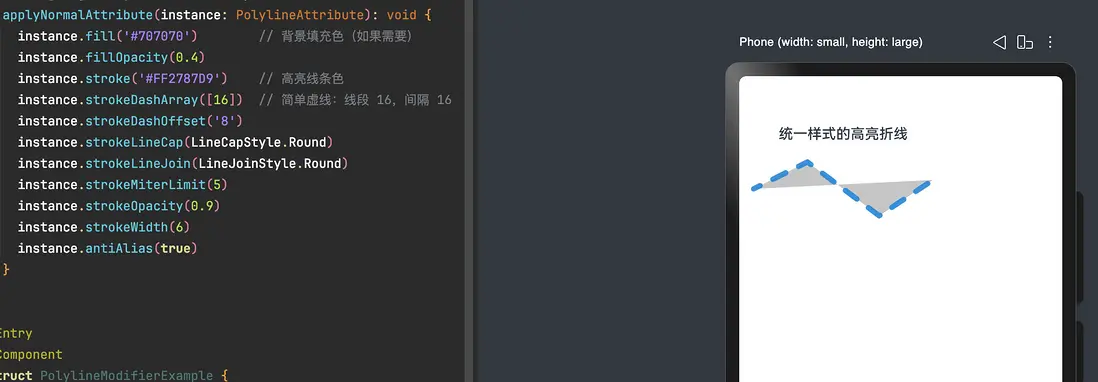

5.3 attributeModifier：统一管理线条风格

当你有很多 Polyline 样式是一致的，可以用 AttributeModifier 把线条风格收口。

// 统一定义一套“高亮轨迹”的样式
class HighlightPolylineModifier implements AttributeModifier<PolylineAttribute> {
  applyNormalAttribute(instance: PolylineAttribute): void {
    instance.fill('#707070')        // 背景填充色（如果需要）
    instance.fillOpacity(0.4)
    instance.stroke('#FF2787D9')    // 高亮线条色
    instance.strokeDashArray([16])  // 简单虚线：线段 16，间隔 16
    instance.strokeDashOffset('8')
    instance.strokeLineCap(LineCapStyle.Round)
    instance.strokeLineJoin(LineJoinStyle.Round)
    instance.strokeMiterLimit(5)
    instance.strokeOpacity(0.9)
    instance.strokeWidth(6)
    instance.antiAlias(true)
  }
}

@Entry
@Component
struct PolylineModifierExample {
  @State modifier: HighlightPolylineModifier = new HighlightPolylineModifier()

  build() {
    Column({ space: 12 }) {
      Text('统一样式的高亮折线')
        .fontSize(16)
        .fontWeight(FontWeight.Medium)

      Polyline()
        .width(200)
        .height(80)
        .points([[0, 40], [60, 10], [140, 70], [200, 30]])
        .attributeModifier(this.modifier)
    }
    .padding(16)
  }
}

好处：

样式集中管理，主题切换/重塑风格只改一处；
组件树更干净，Polyline 上不会挂一长串链式样式调用。

5.4 宽高的三种写法对比

@Entry
@Component
struct PolylineLengthTypeExample {
  build() {
    Column({ space: 10 }) {
      // string 类型
      Polyline({ width: '100', height: '100' })
        .points([[0, 0], [20, 60], [100, 100]])
        .fillOpacity(0)
        .stroke(Color.Blue)
        .strokeWidth(3)

      // number 类型
      Polyline({ width: 100, height: 100 })
        .points([[0, 0], [20, 60], [100, 100]])
        .fillOpacity(0)
        .stroke('#FFE84026')
        .strokeWidth(3)

      // Resource 类型（需在资源中定义字符串）
      Polyline({
        width: $r('app.string.PolylineWidth'),
        height: $r('app.string.PolylineHeight')
      })
        .points([[0, 0], [20, 60], [100, 100]])
        .fillOpacity(0)
        .stroke(Color.Green)
        .strokeWidth(3)
    }
    .width('100%')
    .padding(16)
  }
}

如果你团队习惯把尺寸参数都抽成资源，这种用法会更统一。

6. 常见坑与排查思路

什么都没画出来？
- 首先看 width / height 是否为 0（默认就是 0）；
- 再看 points 是否为空数组；
- 最后确认 stroke 是否设置了，默认是“有颜色但透明度为 0”的效果。
虚线效果失效？
- 检查 strokeDashArray 是否为空；
- 确认没有传 NaN/Infinity 给 strokeDashOffset，否则虚线配置会失效。
线条看起来太“硬”、拐角刺眼？
- 考虑换成 strokeLineJoin(LineJoinStyle.Round)；
- 或者减小 strokeWidth，降低视觉冲击。
某些折线角度下出现很长的尖角？
- 典型是 LineJoinStyle.Miter + 大线宽；
- 可以调小 strokeMiterLimit 或改用 Round/Bevel。
边缘有明显锯齿？
- 确认是否误关了 .antiAlias(false)；
- 大多 UI 场景建议一直开启抗锯齿。
