使用方舟编译器检查Fastjson OOM问题
思路准备过程编译方舟编译器Fastjson代码分析展望
思路
通过介入编译期间进行安全检查是类似于Facebook infer类的产品，为什么要这么做呢？源代码安全检查工具粗略分为两个大的流派，一个是类似于coverity，需要编译，厂家集成实现了cov-build这样的编译工具；另一个是checkmarx直接分析语法树进行检查，再上层的例如p3c、pmd、sonarcube都是基于字节码、数据流的规范检查，执行编译有助于将代码规范起来，缓解路径不可达问题降低误报，SAST不能避免软件工程的莱斯定理(Rice’s Theorem)在图灵机的应用：我们可以把任意程序看成一个从输入到输出上的部分函数（Partial Function），该函数描述了程序的行为，关于程序行为的任何非平凡属性，都不存在可以检查该属性的通用算法，误报是允许在得不到精确值的时候，给出近似答案，这个答案就是一定比例的误报或者漏报。本文即尝试类似RoboVM、SVF使用LLVM的思路进行数据流和控制流的软件错误检测。扩展知识可以看下北大熊英飞教授的软件分析技术（Software Analysis）公开课件https://xiongyingfei.github.io/SA/2018/main.htm。
准备
目前方舟编译器项目已经开源的代码只有少部分，没有支持java语言和虚拟机特性，没有提供Runtime环境，有些关键组件是提供了静态库没有对应实现。可以跑通的有根据java字节码通过jbc2mpl转换出来的中间语言(IR)，等待11月份会有完整代码。

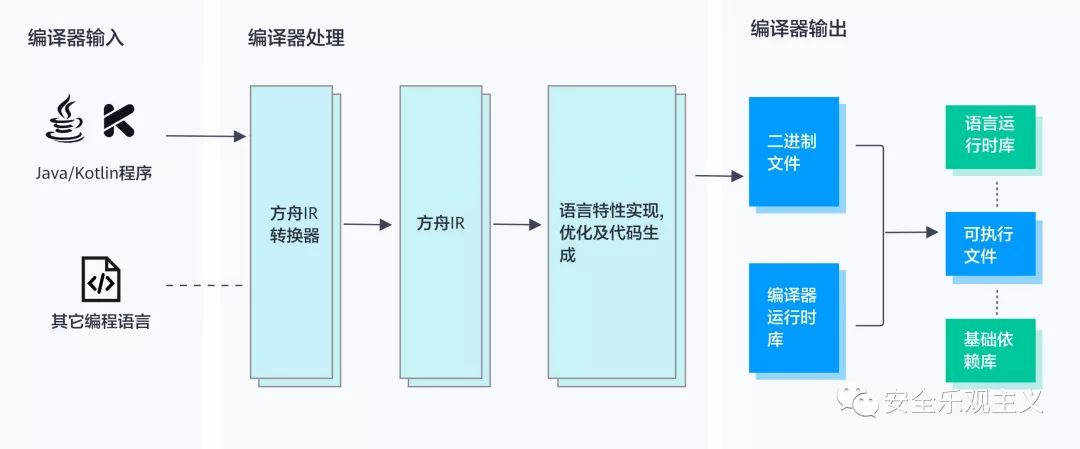

看上图的架构设计，在外部的java代码经过方舟编译器处理ir，然后用编译优化，这一步可以嵌入代码安全检查逻辑，后端优化器编译器不链接语言依赖库，而是生成用于程序分析的中间件。参考了LLVM
我们不需要程序可以在平台运行，静态分析技术只需要分析“中间表示”（IR）即可进行检查，简单的说法是方舟编译器不是干掉了JDK，而是取代jvm，可以在方舟平台运行apk、jar、class，好处是支持多种语言，下面以Fastjson那“优美”的OOM为例。
过程

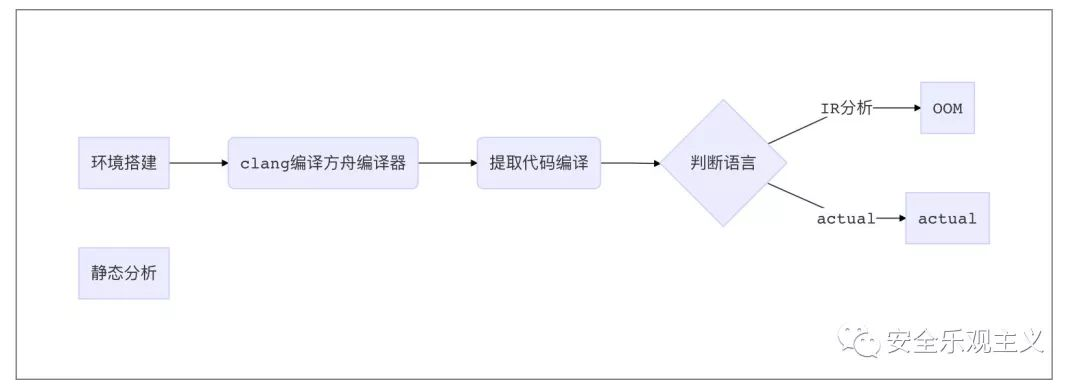

构建fastjson oom段的示例代码，去掉Java基本库（基本库有些native的写法，现在假设没有jvm）,通过方舟编译器生成.mpl。然后分析IR结构。文章提供每一个步骤介绍通用的代码规范检查的实现步骤。方舟编译器安装的环境配置参考官方文档即可：https://www.openarkcompiler.cn/document/environment，编译器优化可以做很多事、，当然每一步都没有demo可以借鉴，全靠自己摸索。
编译方舟编译器
source ./build/envsetup.sh
make，编译方舟编译器，这里就粘贴大量的console内容了。
Fastjson代码
现在由于没有java-core包，不能跑通全量fastjson项目代码生成IR，也不能有main方法（因为入参是java.lang.String数组），生成IR的时候会报错，整理复现oom问题的核心代码。
public class OOM {
protected int sp = 2;
protected char[] sbuf = new char[]{'\u0000', '\u0000'};
public void method() {
for (; ; ) {
if (sp == sbuf.length) {
char[] newsbuf = new char[sbuf.length * 2];
//System.arraycopy(sbuf, 0, newsbuf, 0, sbuf.length);
sbuf = newsbuf;
}
sbuf[sp++] = 0x1A;
}
}
}

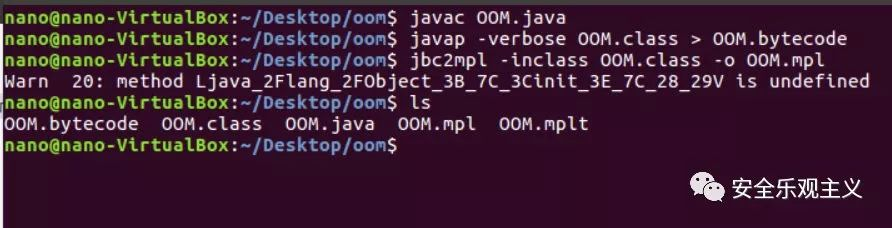

Javac OOM.java 生成class文件。
javap -verbose OOM.class > OOM.jbc
nano@nano-VirtualBox:~/Desktop/java$ jbc2mpl -inclass OOM.class -o OOM.mpl
Warn 20: method Ljava_2Flang_2FObject_3B_7C_3Cinit_3E_7C_28_29V is undefined
至此，目录下有这些文件
OOM.class OOM.java OOM.bytecode OOM.mpl OOM.mplt
生成的mpl内容含义为：mplt是符号表，mpl是定义，mpl生成继续后端汇编代码。
分析

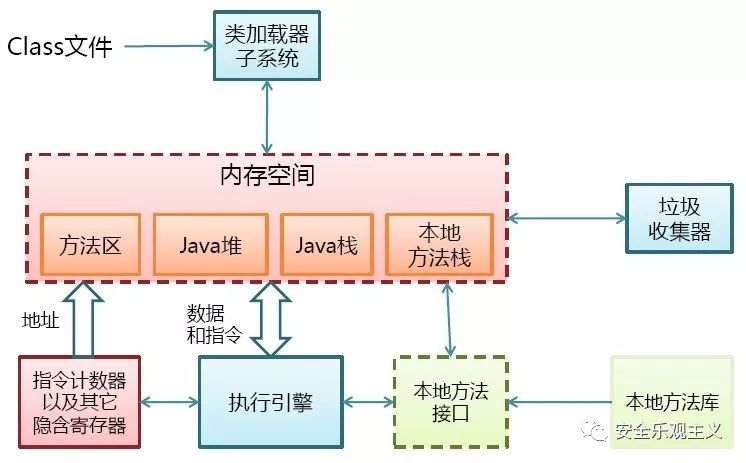

深入浅出虚拟机，javap查看一下字节码的内容。方舟编译器取代了这一套机制：
Classfile /home/nano/Desktop/oom/OOM.class
Last modified Sep 11, 2019; size 403 bytes
MD5 checksum 306e2c24dba71834894518074c078853
Compiled from "OOM.java"
public class test.OOM
minor version: 0
major version: 52
flags: ACC_PUBLIC, ACC_SUPER //类和方法的访问权限
Constant pool: //常量池
#1 = Methodref #5.#18 // java/lang/Object."<init>":()V
#2 = Fieldref #4.#19 // test/OOM.sp:I //字段
#3 = Fieldref #4.#20 // test/OOM.sbuf:[C
#4 = Class #21 // test/OOM
#5 = Class #22 // java/lang/Object
#6 = Utf8 sp
#7 = Utf8 I
#8 = Utf8 sbuf
#9 = Utf8 [C
#10 = Utf8 <init>
#11 = Utf8 ()V
#12 = Utf8 Code
#13 = Utf8 LineNumberTable
#14 = Utf8 method
#15 = Utf8 StackMapTable
#16 = Utf8 SourceFile
#17 = Utf8 OOM.java
#18 = NameAndType #10:#11 // "<init>":()V
#19 = NameAndType #6:#7 // sp:I
#20 = NameAndType #8:#9 // sbuf:[C
#21 = Utf8 test/OOM
#22 = Utf8 java/lang/Object
{
protected int sp;//定义
descriptor: I
flags: ACC_PROTECTED
protected char[] sbuf;
descriptor: [C
flags: ACC_PROTECTED
public test.OOM();
descriptor: ()V
flags: ACC_PUBLIC
Code:
stack=5, locals=1, args_size=1
0: aload_0 //字节码指令，
1: invokespecial #1//invokespecial是方舟编译器需要实现的opcode ， //调用实例方法 Method java/lang/Object."<init>":()V
4: aload_0
5: iconst_2
6: putfield #2 // Field sp:I
9: aload_0
10: iconst_2
11: newarray char //初始创建数组
13: dup
14: iconst_0
15: iconst_0
16: castore
17: dup
18: iconst_1
19: iconst_0
20: castore
21: putfield #3 // Field sbuf:[C
24: return
LineNumberTable:
line 3: 0
line 4: 4
line 5: 9
public void method();//具体方法
descriptor: ()V
flags: ACC_PUBLIC //方法public
Code:
stack=5, locals=2, args_size=1
0: aload_0
1: getfield #2 // Field sp:I
4: aload_0
5: getfield #3 // Field sbuf:[C
8: arraylength
9: if_icmpne 27 //用if条件分支判断相等
12: aload_0
13: getfield #3 // Field sbuf:[C
16: arraylength
17: iconst_2
18: imul
19: newarray char
21: astore_1
22: aload_0
23: aload_1
24: putfield #3 // Field sbuf:[C
27: aload_0
28: getfield #3 // Field sbuf:[C
31: aload_0
32: dup
33: getfield #2 // Field sp:I
36: dup_x1
37: iconst_1
38: iadd
39: putfield #2 // Field sp:I
42: bipush 26
44: castore
45: goto 0
LineNumberTable:
line 9: 0
line 10: 12
line 12: 22
line 14: 27
StackMapTable: number_of_entries = 2
frame_type = 0 /* same */
frame_type = 26 /* same */
}
SourceFile: "OOM.java"
打印出bytecode是方便我们查阅比对IR文件，生成IR这一步将.class文件转换为类似LLVM的前端，将程序通过中间层表示，各种语言表示为称为Maple IR的为芯片做过优化的语言。MAPLE IR是从不同编程语言编译的程序的通用表示，其中包括C，C ++和Java等通用语言，在MAPLE VM上消费执行。
OOM.mplt内容如下：
IR文件内容如下，可以看到是一种树状数据结构，代码简单，没有涉及到引用计数，IR的具体解读和设计文档参考https://gitee.com/harmonyos/OpenArkCompiler/blob/master/doc/MapleIRDesign.md java章节，解读时可以参考右侧java字节码注释。
flavor 1
srclang 3
id 65535
numfuncs 2
import "OOM.mplt"
fileinfo {
@INFO_filename "OOM.class"}
srcfileinfo {
1 "OOM.java"}
javaclass $Ltest_2FOOM_3B <$Ltest_2FOOM_3B> public
func &Ltest_2FOOM_3B_7C_3Cinit_3E_7C_28_29V public constructor (var %_this <* <$Ltest_2FOOM_3B>>) void
func &Ltest_2FOOM_3B_7Cmethod_7C_28_29V public virtual (var %_this <* <$Ltest_2FOOM_3B>>) void //虚函数
func &Ljava_2Flang_2FObject_3B_7C_3Cinit_3E_7C_28_29V public virtual abstract (var %_this <* <$Ljava_2Flang_2FObject_3B>>) void
var $__cinf_Ljava_2Flang_2FString_3B <$__class_meta__>
func &MCC_GetOrInsertLiteral () <* <$Ljava_2Flang_2FString_3B>>
func &Ltest_2FOOM_3B_7C_3Cinit_3E_7C_28_29V public constructor (var %_this <* <$Ltest_2FOOM_3B>>) void {
funcid 1
var %Reg5_R49 <* <$Ltest_2FOOM_3B>>
var %Reg5_R53 <* <$Ljava_2Flang_2FObject_3B>>
var %Reg0_I i32
var %Reg0_R48 <* <[] u16>>
var %Reg1_I i32
var %Reg2_I i32
dassign %Reg5_R49 0 (dread ref %_this)
#INSTIDX : 0||0000: aload_0
#INSTIDX : 1||0001: invokespecial
dassign %Reg5_R53 0 (retype ref <* <$Ljava_2Flang_2FObject_3B>> (dread ref %Reg5_R49))
superclasscallassigned &Ljava_2Flang_2FObject_3B_7C_3Cinit_3E_7C_28_29V (dread ref %Reg5_R53) {}
#INSTIDX : 4||0004: aload_0
#INSTIDX : 5||0005: iconst_2
dassign %Reg0_I 0 (constval i32 2)
#INSTIDX : 6||0006: putfield
iassign <* <$Ltest_2FOOM_3B>> 2 (dread ref %Reg5_R49, dread i32 %Reg0_I)
#INSTIDX : 9||0009: aload_0
#INSTIDX : 10||000a: iconst_2
dassign %Reg0_I 0 (constval i32 2)
#INSTIDX : 11||000b: newarray
dassign %Reg0_R48 0 (gcmallocjarray ref <[] u16> (dread i32 %Reg0_I))
#INSTIDX : 13||000d: dup
#INSTIDX : 14||000e: iconst_0
dassign %Reg1_I 0 (constval i32 0)
#INSTIDX : 15||000f: iconst_0
dassign %Reg2_I 0 (constval i32 0)
#INSTIDX : 16||0010: castore
iassign <* u16> 0 (
array 1 ptr <* <[] u16>> (dread ref %Reg0_R48, dread i32 %Reg1_I),
cvt u16 i32 (dread i32 %Reg2_I))
#INSTIDX : 17||0011: dup
#INSTIDX : 18||0012: iconst_1
dassign %Reg1_I 0 (constval i32 1)
#INSTIDX : 19||0013: iconst_0
dassign %Reg2_I 0 (constval i32 0)
#INSTIDX : 20||0014: castore
iassign <* u16> 0 (
array 1 ptr <* <[] u16>> (dread ref %Reg0_R48, dread i32 %Reg1_I),
cvt u16 i32 (dread i32 %Reg2_I))
#INSTIDX : 21||0015: putfield
iassign <* <$Ltest_2FOOM_3B>> 3 (dread ref %Reg5_R49, dread ref %Reg0_R48)
#INSTIDX : 24||0018: return
return ()
}
func &Ltest_2FOOM_3B_7Cmethod_7C_28_29V public virtual (var %_this <* <$Ltest_2FOOM_3B>>) void {
funcid 2
var %Reg6_R49 <* <$Ltest_2FOOM_3B>>
var %Reg0_I i32
var %Reg1_R48 <* <[] u16>>
var %Reg1_I i32
var %Reg0_R48 <* <[] u16>>
var %Reg5_R48 <* <[] u16>>
var %Reg2_I i32
dassign %Reg6_R49 0 (dread ref %_this)
@label0 #INSTIDX : 0||0000: aload_0
#INSTIDX : 1||0001: getfield
dassign %Reg0_I 0 (iread i32 <* <$Ltest_2FOOM_3B>> 2 (dread ref %Reg6_R49))
#INSTIDX : 4||0004: aload_0
#INSTIDX : 5||0005: getfield
dassign %Reg1_R48 0 (iread ref <* <$Ltest_2FOOM_3B>> 3 (dread ref %Reg6_R49))
#INSTIDX : 8||0008: arraylength
dassign %Reg1_I 0 (intrinsicop i32 JAVA_ARRAY_LENGTH (dread ref %Reg1_R48))
#INSTIDX : 9||0009: if_icmpne
brtrue @label1 (ne i32 i32 (dread i32 %Reg0_I, dread i32 %Reg1_I))
#INSTIDX : 12||000c: aload_0
#INSTIDX : 13||000d: getfield
dassign %Reg0_R48 0 (iread ref <* <$Ltest_2FOOM_3B>> 3 (dread ref %Reg6_R49))
#INSTIDX : 16||0010: arraylength
dassign %Reg0_I 0 (intrinsicop i32 JAVA_ARRAY_LENGTH (dread ref %Reg0_R48))
#INSTIDX : 17||0011: iconst_2
dassign %Reg1_I 0 (constval i32 2)
#INSTIDX : 18||0012: imul
dassign %Reg0_I 0 (mul i32 (dread i32 %Reg0_I, dread i32 %Reg1_I))
#INSTIDX : 19||0013: newarray
dassign %Reg0_R48 0 (gcmallocjarray ref <[] u16> (dread i32 %Reg0_I))
#INSTIDX : 21||0015: astore_1
dassign %Reg5_R48 0 (dread ref %Reg0_R48)
#INSTIDX : 22||0016: aload_0
#INSTIDX : 23||0017: aload_1
#INSTIDX : 24||0018: putfield
iassign <* <$Ltest_2FOOM_3B>> 3 (dread ref %Reg6_R49, dread ref %Reg5_R48)
@label1 #INSTIDX : 27||001b: aload_0
#INSTIDX : 28||001c: getfield
dassign %Reg0_R48 0 (iread ref <* <$Ltest_2FOOM_3B>> 3 (dread ref %Reg6_R49))
#INSTIDX : 31||001f: aload_0
#INSTIDX : 32||0020: dup
#INSTIDX : 33||0021: getfield
dassign %Reg1_I 0 (iread i32 <* <$Ltest_2FOOM_3B>> 2 (dread ref %Reg6_R49))
#INSTIDX : 36||0024: dup_x1
#INSTIDX : 37||0025: iconst_1
dassign %Reg2_I 0 (constval i32 1)
#INSTIDX : 38||0026: iadd
dassign %Reg2_I 0 (add i32 (dread i32 %Reg1_I, dread i32 %Reg2_I))
#INSTIDX : 39||0027: putfield
iassign <* <$Ltest_2FOOM_3B>> 2 (dread ref %Reg6_R49, dread i32 %Reg2_I)
#INSTIDX : 42||002a: bipush
dassign %Reg2_I 0 (constval i32 26)
#INSTIDX : 44||002c: castore
iassign <* u16> 0 (
array 1 ptr <* <[] u16>> (dread ref %Reg0_R48, dread i32 %Reg1_I),
cvt u16 i32 (dread i32 %Reg2_I))
#INSTIDX : 45||002d: goto
goto @label0
}
阅读IR代码可知OOM问题的核心是for循环不断查询有没有char EOI = 0x1A，不合理代码引起sbuf和newsbuf在for循环里交替翻倍，不断向jvm申请倍增超大的char[]数组，直至程序崩溃。目前只需等待方舟编译器中期发布了控制流优化，数组越界检查功能之类的检查实现，就可以打通流程完成类似的OOM检测工具了，这比asm工具更贴合程序运行环境，有希望告别现在Fastjson多个漏洞出现，各种工具、扫描器哑然的情况。
展望
笔者检查认为方舟编译器是一些安全检查工具，包括jsp类webshell检查、rasp、国产白盒工具可以关注的对象，也可能挑战360的火线检查工具、各种移动应用平台的上线前检查工具的能力。谷歌为何可以保证Google play市场的安全性，提出GPSRP呢？因为具备对市场上的大量应用的快速分析能力，在方舟编译器推广后，华为应用市场会有类似的能力，用户只要提供apk，不管是否是加固过，都可以自动化进行审核，加强国内安卓市场的安全性。此外未来对JavaScript的支持或可解决对node框架的静态分析能力。阐幽探赜，曷其有极！在基础编译生态建立的进程上，国产工具还是有发展潜力的。
