绘制点标记

点标记，是在地图上用来标记一个经纬度坐标的覆盖物，包括点图标和浮在点之上的信息窗（常称之为InfoWindow）。腾讯地图SDK为点标记提供了丰富的样式和场景使用，那么接下来我们来详细介绍点标记：

  • 绘制普通点标记
  • 绘制带InfoWindow的点标记
  • 点标记的增删改
  • 点标记的点击事件
  • 点标记碰撞
  • 点标记实现小车平滑移动

绘制普通点标记

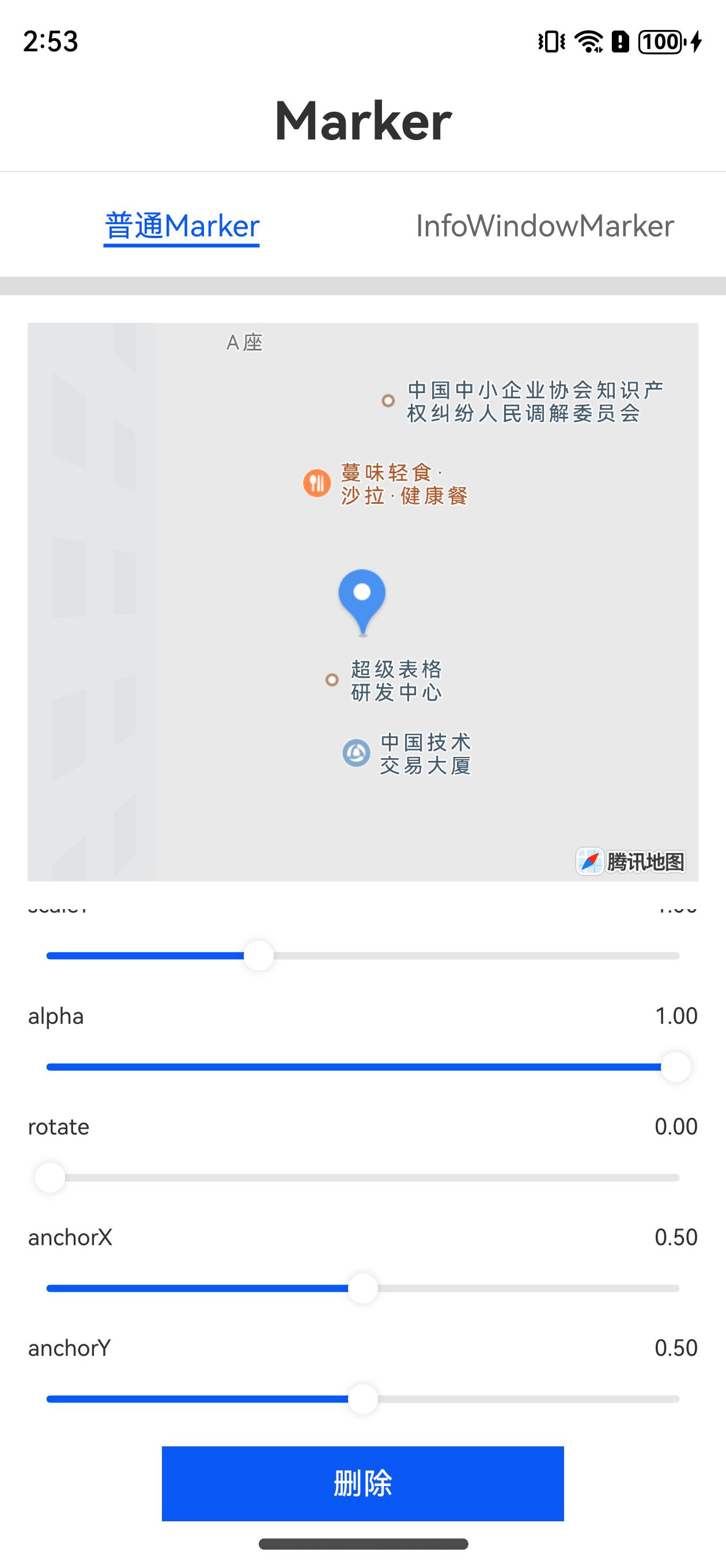

效果图如下：

Marker标记支持添加、更新、删除、点击事件

添加Marker

build() {
  MapComponent({
    onReady: (err: BusinessError, mapController: MapController) => {
      this.mapController = mapController
      this.marker = new Marker(
        {
          position: new LatLng(39.984186, 116.307503),
          icon: { uri: "rawfile://BLUE.png" },
          alpha: 1.0,
          rotate: 0,
          scaleX: 1.0,
          scaleY: 1.0,
          anchorX: 0.5,
          anchorY: 0.5
        }
      );
      this.mapController?.addMarker(this.marker)

    }
  }).width("100%").height("100%")
}

常见参数说明：

MarkerOptions对象规范

关于Marker图像，控制显示尺寸的方法:

  • 1.5.0以前版本利用图像原始尺寸和scale来控制显示大小；sdk统一按照2倍图来进行缩放，实际尺寸设置参考eg: 设计稿设计尺寸为’100vp’ x ‘100vp’，则应该准备’200px’ x ‘200px’ 的原始图片；若需要使用三倍图(‘300px’ x ‘300px’)来增强清晰图并达到’100vp’的大小效果，应配合scaleX、scaleY一起使用，300px / 2 * scale = 100vp ，则scale = 0.6666；
  • 1.5.0及后续版本支持设置width、height来控制图像显示尺寸；若不填按照默认算法展示

注意若覆盖物创建完成后，对MarkerOptions中属性的更新必须手动调用地图控制器中对应的更新方法才生效，否则图上覆盖物样式不会变更

名称 类型 说明
icon ImageEntity 可选；点标记图像实体对象，默认情况下图像作为Marker的碰撞和moveAlong主体；（2.0.0由必填改为可选）
anchorX number 可选；点标记图像锚点横轴方向与点标记经纬度的对应位置；以图像左上点为原点，向右为正，默认为0.5；单位为图像实际显示宽度(图像宽度乘以缩放比例)百分比
anchorY number 可选；点标记图像锚点纵轴方向与点标记经纬度的对应位置；以图像左上点为原点，向下为正，默认为0.5；单位为图像实际显示高度(图像高度乘以缩放比例)百分比
alpha number 可选；点标记图像透明度，范围0~1，默认为1
rotate number 可选；点标记图像的旋转角度，旋转原点为锚点位置，顺时针为正，范围0~360；默认为0
scaleX number 可选；点标记图像横轴方向的缩放倍数，缩放原点为锚点位置，默认为1
scaleY number 可选；点标记图像纵轴方向的缩放倍数，缩放原点为锚点位置，默认为1
level OverlayLevel 可选；设置点标记的图像在地图上的显示层级；默认为OverlayLevel.OverlayLevelAboveLabels在Poi之上; 相同Level内的显示层级关系通过zIndex来控制，zIndex越大越靠上显示。 level优先级高于zIndex
clickable boolean 可选；设置图像是否支持点击
position LatLng 必填；点标记的位置
width（1.5.0版本新增） number 可选；点标记主区域显示宽度，icon图像会自动适配该宽度；单位为屏幕像素；若不填或设置为非正数但有图像，则为图像原始宽度 * Display.scaledDensity / 2，否则为0；InfoWindow会相对该宽度进行定位；
height（1.5.0版本新增） number 可选；主区域显示高度，icon图像会自动适配该高度；单位为屏幕像素，若不填或设置为非正数但有图像，则为图像原始高度 * Display.scaledDensity / 2 ，否则为0；InfoWindow会相对该宽度进行定位；
visible boolean 可选；设置点标记是否可见
zIndex number 可选；设置点标记的显示顺序，默认为0
avoidAnnotation boolean 可选；控制点标记碰撞主体与地图poi有压盖时，是否隐藏poi，默认为false
avoidMarker （1.5.0版本新增） boolean 可选；控制点标记碰撞主体与跟其他marker的图像或者InfoWindow压盖后，隐藏zIndex低的；默认为false
collisionRelation（1.5.0版本新增） string 可选；设置点标记碰撞主体与信息窗等附件的碰撞关联关系；字符串’together’代表maker碰撞主体跟各附件作为整体去碰撞来进行显隐，忽略各信息窗附件的avoidAnnotation和avoidMarker属性全部采用MarkerOptions中的avoidAnnotation和avoidMarker属性设置；字符串’alone’代表marker碰撞与各个附件独立进行碰撞，非碰撞主体部件可独立设置avoidAnnotation和avoidMarker属性，非主体被碰撞隐藏不会影响marker碰撞主体，但marker碰撞主体被隐藏则各个信息窗附件都会被隐藏；默认为’together’
ImageEntity

图像实体对象

名称 类型 说明
uri string 必填；点标记图像的资源位置；类型为RawFile时，读取rawfile目录下的资源，类型为LocalFile时，读取文件系统下的资源； !!#ff0000 1.5.0之前版本仅支持鸿蒙工程目录下的rawfile路径位置，eg: rawfile://BLUE.png;!!
type（1.5.0版本新增） ImageSourceType 可选；图像类型；默认值为RawFile
ImageSourceType

枚举类型；Marker图像资源的类型（1.5.0版本新增）

枚举值 说明
RawFile 读取rawfile目录文件
LocalFile 读取本地文件系统
PixelMap（2.0.0版本新增） 图片为PixelMap类型
Url（2.0.0版本新增） 图片url

绘制带InfoWindow的Marker

可以在地图上添加带InfoWindow的Marker

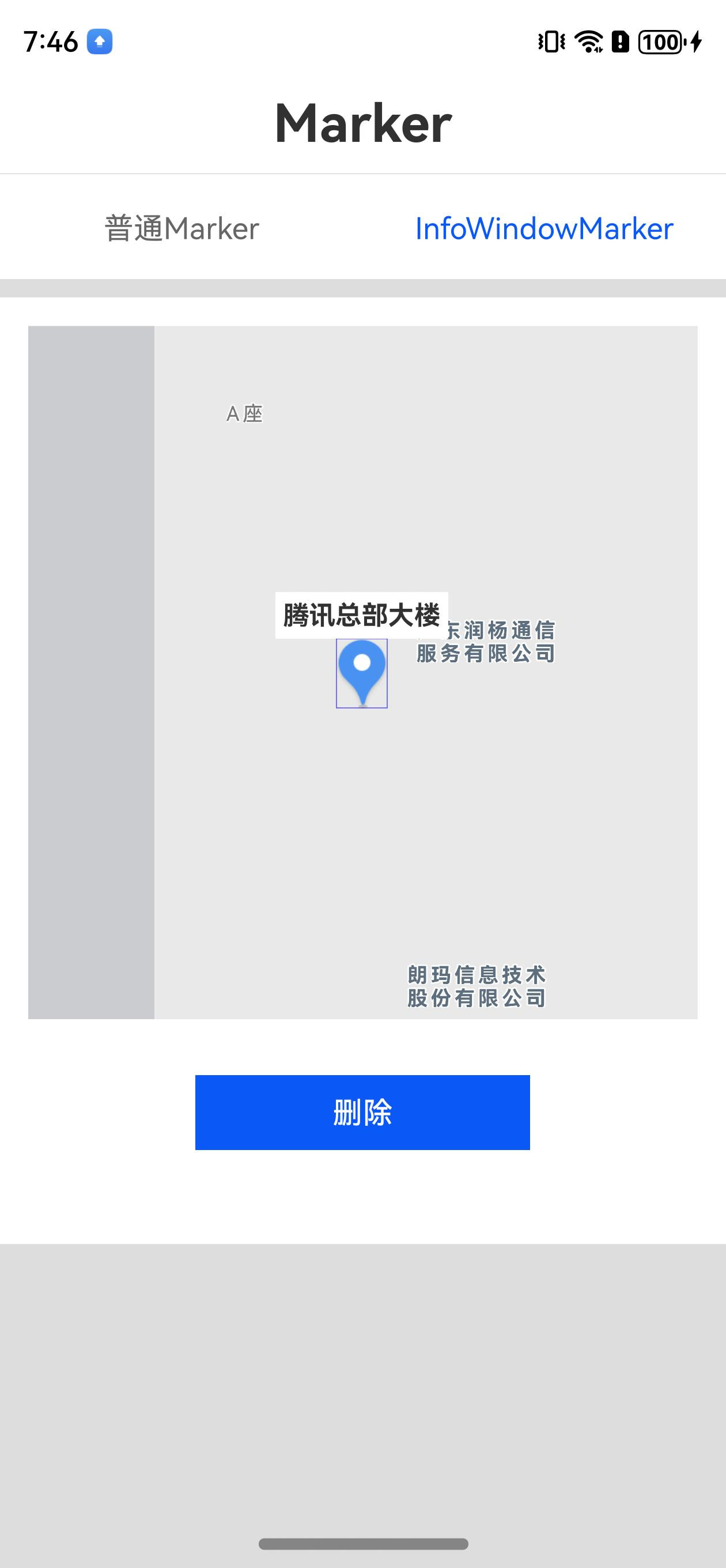

效果图如下：

Marker标记支持添加、更新、删除、点击事件

添加Marker

  1. 声明一个成员InfoWindowInfo类型
@State
private infoWindowInfo: InfoWindowInfo = new InfoWindowInfo();
  1. 可以把任意Component作为InfoWindow，比如示例中的Text。将Text与MapComponent放到同一容器下，Text需要设置id, visibility, position 3个属性，其中visibility和position属性固定设置为
.visibility(this.infoWindowInfo.visible ? Visibility.Visible : Visibility.Hidden)
.position({ x: this.infoWindowInfo.x, y: this.infoWindowInfo.y })
  1. 设置marker的infoWindowList属性，关联第1步的infoWindowInfo对象和第2步的id
this.marker.infoWindowList = [{
  componentId: "my_info_window",
  infoWindowInfo: this.infoWindowInfo,
  offsetX: 0,
  offsetY: 0
}]

注：offsetX和offsetY可以调整infoWindow的位置，单位像素（px）

完整示例如下：

build() {
  Column() {
    MapComponent({
      onReady: (err: BusinessError, mapController: MapController) => {
        this.mapController = mapController
        this.addMarker();
      }
    }).width("100%").height("100%")

    Text("腾讯总部大楼")
      .id("my_info_window")
      .fontSize(14)
      .backgroundColor("#ffffff")
      .padding(4)
      .visibility(this.infoWindowInfo.visible ? Visibility.Visible : Visibility.Hidden)
      .fontWeight(FontWeight.Bold)
      .position({ x: this.infoWindowInfo.x, y: this.infoWindowInfo.y })
  }

}

@State
private infoWindowInfo: InfoWindowInfo = new InfoWindowInfo();

setInfoWindow() {
  if (this.marker) {
    this.marker.infoWindow = new InfoWindow("my_info_window", this.infoWindowInfo);
  }
}

InfoWindow支持显示隐控制

this.marker.showInfoWindow(componentId)
this.makrer.hideInfoWindow(componentId)

InfoWindow常见属性

名称 类型 说明
componentId string 必填；鸿蒙组件对象的id
infoWindowInfo InfoWindowInfo 必填；必须声明为对应鸿蒙组件的state对象；
offsetX number 可选；点标记的信息窗相对于自身默认位置横轴的偏移量，向右为正，默认为0，单位为物理像素
offsetY number 可选；点标记的信息窗相对于自身默认位置纵轴的偏移量，向下为正，默认为0，单位为物理像素
align（1.5.0版本新增） Align 可选；信息窗相对于marker图像的位置；默认为Top；
avoidAnnotation （1.5.0版本新增） boolean 可选；控制点标记InfoWindow与地图poi有压盖时，是否隐藏poi，默认为false；该属性只在对应MarkerOptions的collisionRelation为alone时生效；若不设置则与MarkerOptions的avoidAnnotation保持一致；若该InfoWindow被设置为碰撞主体，则应用MarkerOptions中的设置；
avoidMarker （1.5.0版本新增） boolean 可选；控制点标记InfoWindow与跟其他marker的图像或者InfoWindow压盖后，隐藏zIndex低的；默认为false；该属性只在对应MarkerOptions的collisionRelation为alone时生效；若不设置则与MarkerOptions的avoidMarker保持一致；若该InfoWindow被设置为碰撞主体，则应用MarkerOptions中的设置；
InfoWindowInfo

只读对象；点标记信息窗的信息载体；用户只应该创建，传递给InfoWindow实例后，作为只读对象在InfoWindow关联的组件中使用；注意：该对象必须声明为鸿蒙组件的state形式，可参考https://lbs.qq.com/mobile/harmonyMapSDK/guide/overlay/marker/infoWindowMarker；

属性 类型
visible boolean
x number
y number
rotate（!!#ff0000 2.0.0版本新增!!） number
zIndex（!!#ff0000 2.0.0版本新增!!） number
Align

枚举类型；InfoWindow相对于Marker图像的位置（ 1.5.0版本新增）

枚举值 说明
Center 信息窗位中心点位于Marker经纬度对应屏幕位置
Top 信息窗中心点位于Marker经纬度对应屏幕位置上方“一半图像高度+一半信息窗高度”的位置
Bottom 信息窗中心点位于Marker经纬度对应屏幕位置下方“一半图像高度+一半信息窗高度”的位置
Left 信息窗中心点位于Marker经纬度对应屏幕位置左方“一半图像宽度+一半信息窗宽度”的位置
Right 信息窗中心点位于Marker经纬度对应屏幕位置右方“一半图像宽度+一半信息窗宽度”的位置

点标记的增删改

新增Marker

this.mapController?.addMarker(this.marker)

更新Marker

this.mapController?.updateMarker(this.marker)

删除Marker

this.mapController?.removeMarker(this.marker)

点标记的事件

目前支持点击事件；


          let geo = new LatLng(39.984186, 116.307503);

          this.marker = new Marker(
            {
              position: geo,
              icon: { uri: this.bigMarker ? "rawfile://1M.jpg" : "rawfile://1.jpg" },
              alpha: this.alpha,
              rotate: this.markerRotate,
              scaleX: this.scaleX,
              scaleY: this.scaleY,
              anchorX: this.anchorX,
              anchorY: this.anchorY,
              avoidMarker: true
            }
          );
          this.marker.setOnClickListener(() => {
            this.marker && promptAction.showToast({
              message: '点击marker ' ,
              duration: 2000,
            });
          })

          this.mapController?.addMarker(this.marker);
          this.mapController?.moveCamera([geo], 0, true);

对于InfoWindow的点击事件，需要开发者手动绑定对应UI元素的click事件

          Image($r('app.media.logo'))
            .id("marker1_info_window1")
            .backgroundColor("#ffffff")
            .width(100)
            .padding(4)
            .visibility(this.infoWindowInfo1.visible ? Visibility.Visible : Visibility.Hidden)
            .position({ x: this.infoWindowInfo1.x, y: this.infoWindowInfo1.y })
            .rotate({
              angle: this.infoWindowInfo1.rotate
            })
            .hitTestBehavior(HitTestMode.Transparent)
            .onClick(() => {
              promptAction.showToast({
                message: 'marker1_info_window1',
                duration: 2000,
              });
            })
            .opacity(0.3)

点标记的碰撞

碰撞体系

点标记的碰撞分为两部分，碰撞主体和碰撞附件；默认Marker中的icon作为碰撞主体，其他作为碰撞附件；如果希望某一个InfoWindow作为碰撞主体，需要先将该InfoWindow设置为碰撞主体。

this.marker.updateCollisionMainComponent(this.marker.infoWindowList[0]);

碰撞类型

碰撞类型分为与poi碰撞和与其他Marker碰撞；主要通过MarkerOptions和InfoWindow属性中的avoidAnnotation和avoidMarker来控制；Marker的碰撞优先级永远高于Poi，两个Marker之间的碰撞优先级通过zIndex决定； 注意：Marker的level属性必须为OverlayLevelAboveLabels时碰撞才会生效；

碰撞关系

碰撞关系分为联合碰撞和独立碰撞；联合碰撞下，不论碰撞主体和碰撞附件，只要有一个部分被高优先的Marker碰掉，则该Marker整体隐藏，并触发相关碰撞事件回调；独立碰撞下，若碰撞主体被高优先级碰掉，则该Marker整体隐藏，并触发相关碰撞事件回调，若非碰撞主体被碰掉，则仅对应碰撞附件会隐藏，且不触发碰撞事件回调。

碰撞相关属性位于MarkerOptions和InfoWindow属性中。

MarkerOptions相关碰撞属性：

属性 类型 说明
avoidAnnotation boolean 可选；控制点标记碰撞主体与地图poi有压盖时，是否隐藏poi，默认为false
avoidMarker （1.5.0版本新增） boolean 可选；控制点标记碰撞主体与跟其他marker的图像或者InfoWindow压盖后，隐藏zIndex低的；默认为false
collisionRelation（1.5.0版本新增） string 可选；设置点标记碰撞主体与信息窗等附件的碰撞关联关系；字符串’together’代表maker碰撞主体跟各附件作为整体去碰撞来进行显隐，忽略各信息窗附件的avoidAnnotation和avoidMarker属性全部采用MarkerOptions中的avoidAnnotation和avoidMarker属性设置；字符串’alone’代表marker碰撞与各个附件独立进行碰撞，非碰撞主体部件可独立设置avoidAnnotation和avoidMarker属性，非主体被碰撞隐藏不会影响marker碰撞主体，但marker碰撞主体被隐藏则各个信息窗附件都会被隐藏；默认为’together’

InfoWindow中的碰撞相关属性：

名称 类型 说明
avoidAnnotation （1.5.0版本新增） boolean 可选；控制点标记InfoWindow与地图poi有压盖时，是否隐藏poi，默认为false；该属性只在对应MarkerOptions的collisionRelation为alone时生效；若不设置则与MarkerOptions的avoidAnnotation保持一致；若该InfoWindow被设置为碰撞主体，则应用MarkerOptions中的设置；
avoidMarker （1.5.0版本新增） boolean 可选；控制点标记InfoWindow与跟其他marker的图像或者InfoWindow压盖后，隐藏zIndex低的；默认为false；该属性只在对应MarkerOptions的collisionRelation为alone时生效；若不设置则与MarkerOptions的avoidMarker保持一致；若该InfoWindow被设置为碰撞主体，则应用MarkerOptions中的设置；

碰撞事件

需要通过MapController的方法来添加和删除对应回调监听函数

属性 类型
MarkerCollisionStatusChangeEvent) => void)（2.0.0版本添加） void
removeMarkerCollisionStatusChangeListener(listener: (evt: MarkerCollisionStatusChangeEvent) => void) （2.0.0版本添加） void

MarkerCollisionStatusChangeEvent

Marker碰撞的显隐状态变更时触发 (2.0.0添加)

名称 类型 说明
showMarkers Marker[] 开启碰撞，并由隐藏变为显示的Marker
hideMarkers Marker[] 开启碰撞，并由显示变为隐藏的Marker

代码示例


          let geo = new LatLng(39.984186, 116.307503);

          this.marker = new Marker(
            {
              position: geo,
              icon: { uri: "rawfile://BLUE.png" },
              avoidAnnotation: true,
              width: 200,
              collisionRelation: 'alone',
              avoidMarker: true
            }
          );
          this.marker.infoWindowList = [
            {
              componentId: "marker1_info_window1",
              infoWindowInfo: this.infoWindowInfo1,
              offsetX: 0,
              offsetY: 0,
              avoidAnnotation: true,
              avoidMarker: true,
              align:Align.Top
            },
            {
              componentId: "marker1_info_window2",
              infoWindowInfo: this.infoWindowInfo2,
              offsetX: 0,
              offsetY: 0,
              avoidAnnotation: true,
              avoidMarker: true,
              align:Align.Right
            }
          ]

          this.marker2 = new Marker(
            {
              position: new LatLng(39.98411625253175, 116.30740776658058),
              icon: { uri: "rawfile://BLUE.png" },
              avoidAnnotation: true,
              width: 200,
              collisionRelation: 'alone',
              avoidMarker: true,
              zIndex: 10
            }
          );
          this.marker2.infoWindowList = [
            {
              componentId: "marker2_info_window1",
              infoWindowInfo: this.infoWindowInfo21,
              offsetX: 0,
              offsetY: 0,
              align:Align.Top
            }
          ]

          this.mapController?.addMarker(this.marker);
          this.marker.updateCollisionMainComponent(this.marker.infoWindowList[1]);


    this.mapController?.addMarkerCollisionStatusChangeListener(evt => {
      const showIds = evt.showMarkers.map(m => m.id);
      const hideIds = evt.hideMarkers.map(m => m.id);
      LogUtil.i(tag, `DynamicMarker markerCollistionStatusChange showIds: ${JSON.stringify(showIds)} hideIds: ${JSON.stringify(hideIds)}`);
    });

点标记实现小车平滑移动功能

通过添加Marker并调用MapController.moveAlong方法可以实现小车平滑移动


    this.moveMarker1 = new Marker(
      {
        position: this.latLngPath[0],
        icon: { uri: "rawfile://BLUE.png" },
        avoidAnnotation: true,
        width: 200,
        height: 100,
        anchorX: 0.5,
        anchorY: 0.5
        // avoidMarker: true
      }
    );
    this.mapController?.addMarker(this.moveMarker1);
    this.mapController?.moveAlong(this.moveMarker1, {
      paths: this.latLngPath,
      duration: 5000,
      distanceDelta: -20,
      autoRotation: true,
      startCallback: evt => {
        LogUtil.i("startMoveAlong", `id:${evt.target.id}, position:${evt.position.lat} ${evt.position.lng}, rotate:${evt.rotate}, pathIndex:${evt.pathIndex}`);
      },
      stopCallback: evt => {
        LogUtil.i("stopMoveAlong", `id:${evt.target.id}, position:${evt.position.lat} ${evt.position.lng}, rotate:${evt.rotate}, pathIndex:${evt.pathIndex}`);
      },
      endCallback: evt => {
        this.mapController?.setPassedRoute(this.moveLine1!, evt.pathIndex, evt.position);
        LogUtil.i("endMoveAlong", `id:${evt.target.id}, position:${evt.position.lat} ${evt.position.lng}, rotate:${evt.rotate}, pathIndex:${evt.pathIndex}`);
      },
      movingCallback: evt => {
        LogUtil.i("movingCallback", `id:${evt.target.id}, position:${evt.position.lat} ${evt.position.lng}, rotate:${evt.rotate}, pathIndex:${evt.pathIndex}`);
        this.mapController?.setPassedRoute(this.moveLine1!, evt.pathIndex, evt.position);
      }
    });

若要将某个InfoWindow作为小车平滑移动过程中的方向旋转主体，需要先将对应InfoWindow设置为移动主体

this.moveMarker1.updateMoveAlongMainComponent(this.moveMarker1.infoWindowList![0]);
