鸿蒙5.0&next开发【相机基础动效(ArkTS)】相机服务

在使用相机过程中，如相机模式切换，前后置镜头切换等场景，不可避免出现预览流替换，为优化用户体验，可合理使用动效过渡。本文主要介绍如何使用预览流截图，并通过ArkUI提供的[显示动画能力]实现下方三种核心场景动效：

是秃子总会反光

908人浏览 · 2025-02-17 16:07:41

是秃子总会反光 · 2025-02-17 16:07:41 发布

相机基础动效(ArkTS)

模式切换动效，使用预览流截图做模糊动效过渡。

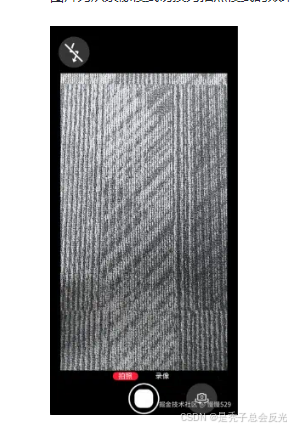

图片为从录像模式切换为拍照模式的效果。
前后置切换动效，使用预览流截图做翻转模糊动效过渡。

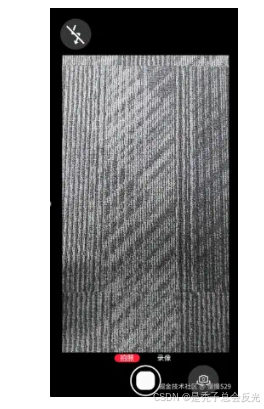

图片为从前置摄像头切换为后置摄像头的效果。
拍照闪黑动效，使用闪黑组件覆盖预览流实现闪黑动效过渡。

图片为点击完成拍摄的效果。

闪黑动效

使用组件覆盖的形式实现闪黑效果。

导入依赖，需要导入相机框架、图片、ArkUI相关领域依赖。
```
import { curves } from '@kit.ArkUI';
ts
```

构建闪黑组件。

此处定义一个闪黑组件，在拍照闪黑及前后置切换时显示，用来遮挡XComponent组件。

属性定义：

@State isShowBlack: boolean = false; // 是否显示闪黑组件
@StorageLink('captureClick') @Watch('onCaptureClick') captureClickFlag: number = 0; // 拍照闪黑动效入口
@State flashBlackOpacity: number = 1; // 闪黑组件透明度
ts

闪黑组件的实现逻辑参考：

// 拍照闪黑及前后置切换时显示，用来遮挡XComponent组件
if (this.isShowBlack) {
  Column()
    .key('black')
    .width(px2vp(1080)) // 与预览流XComponent宽高保持一致，图层在预览流之上，截图组件之下
    .height(px2vp(1920))
    .backgroundColor(Color.Black)
    .opacity(this.flashBlackOpacity)
}
ts

实现闪黑动效。

function flashBlackAnim() {
  console.info('flashBlackAnim E');
  this.flashBlackOpacity = 1; // 闪黑组件不透明
  this.isShowBlack = true; // 显示闪黑组件
  animateToImmediately({
    curve: curves.interpolatingSpring(1, 1, 410, 38),
    delay: 50, // 延时50ms，实现黑屏
    onFinish: () => {
      this.isShowBlack = false; // 闪黑组件下树
      this.flashBlackOpacity = 1;
      console.info('flashBlackAnim X');
    }
  }, () => {
    this.flashBlackOpacity = 0; // 闪黑组件从不透明到透明
  })
}
ts

触发闪黑动效。

点击或触控拍照按钮，更新StorageLink绑定CaptureClick的值，触发onCaptureClick方法，动效开始播放。
```
onCaptureClick(): void {
  console.info('onCaptureClick');
    console.info('onCaptureClick');
    this.flashBlackAnim();
}
ts
```

模糊动效

通过预览流截图，实现模糊动效，从而完成模式切换，或是前后置切换的动效。

导入依赖，需要导入相机框架、图片、ArkUI相关领域依赖。

import { camera } from '@kit.CameraKit';
import { image } from '@kit.ImageKit';
import { curves } from '@kit.ArkUI';
ts

获取预览流截图。

预览流截图通过图形提供的[image.createPixelMapFromSurface]接口实现，surfaceId为当前预览流的surfaceId，size为当前预览流profile的宽高。创建截图工具类(ts文件)，导入依赖，导出获取截图方法供页面使用，截图工具类实现参考：

import { image } from '@kit.ImageKit';

export class BlurAnimateUtil {
  public static surfaceShot: image.PixelMap;

  /**
   * 获取surface截图
   * @param surfaceId
   * @returns
   */
  public static async doSurfaceShot(surfaceId: string) {
    console.info(`doSurfaceShot surfaceId:${surfaceId}.`);
    if (surfaceId === '') {
      console.error('surface not ready!');
      return;
    }
    try {
      if (this.surfaceShot) {
        await this.surfaceShot.release();
      }
      this.surfaceShot = await image.createPixelMapFromSurface(surfaceId, {
        size: { width: 1920, height: 1080 }, // 取预览流profile的宽高
        x: 0,
        y: 0
      });
      let imageInfo: image.ImageInfo = await this.surfaceShot.getImageInfo();
      console.info('doSurfaceShot surfaceShot:' + JSON.stringify(imageInfo.size));
    } catch (err) {
      console.error(JSON.stringify(err));
    }
  }

  /**
   * 获取doSurfaceShot得到的截图
   * @returns
   */
  public static getSurfaceShot(): image.PixelMap {
    return this.surfaceShot;
  }
}
ts

构建截图组件。

此处定义一个截图组件，置于预览流XComponent组件之上，用来遮挡XComponent组件。

属性定义：

@State isShowBlur: boolean = false; // 是否显示截图组件
@StorageLink('modeChange') @Watch('onModeChange') modeChangeFlag: number = 0; // 模式切换动效触发入口
@StorageLink('switchCamera') @Watch('onSwitchCamera') switchCameraFlag: number = 0;// 前后置切换动效触发入口
@StorageLink('frameStart') @Watch('onFrameStart') frameStartFlag: number = 0; // 动效消失入口
@State screenshotPixelMap: image.PixelMap | undefined = undefined; // 截图组件PixelMap
@State surfaceId: string = ''; // 当前预览流XComponent的surfaceId
@StorageLink('curPosition') curPosition: number = 0; // 当前镜头前后置状态
@State shotImgBlur: number = 0; // 截图组件模糊度
@State shotImgOpacity: number = 1; // 截图组件透明度
@State shotImgScale: ScaleOptions = { x: 1, y: 1 }; // 截图组件比例
@State shotImgRotation: RotateOptions = { y: 0.5, angle: 0 } // 截图组件旋转角度
ts

截图组件的实现参考：

// 截图组件，置于预览流XComponent组件之上
if (this.isShowBlur) {
  Column() {
    Image(this.screenshotPixelMap)
      .blur(this.shotImgBlur)
      .opacity(this.shotImgOpacity)
      .rotate(this.shotImgRotation)// ArkUI提供，用于组件旋转
      .scale(this.shotImgScale)
      .width(px2vp(1080)) // 与预览流XComponent宽高保持一致，图层在预览流之上
      .height(px2vp(1920))
      .syncLoad(true)
  }
  .width(px2vp(1080))
  .height(px2vp(1920))
}
ts

（按实际情况选择）实现模糊出现动效。

模式切换动效分两段实现，模糊出现动效和模糊消失动效。

模糊出现动效：用户点击或触控事件触发预览流截图，显示截图组件，截图清晰到模糊，覆盖旧预览流。

注意：由于图形提供的image.createPixelMapFromSurface接口是截取surface内容获取PixelMap，其内容和XComponent组件绘制逻辑不同，需要根据前后置镜头做不同的图片内容旋转补偿和组件旋转补偿。

async function showBlurAnim() {
  console.info('showBlurAnim E');
  // 获取已完成的surface截图
  let shotPixel = BlurAnimateUtil.getSurfaceShot();
  // 后置
  if (this.curPosition === 0) {
    console.info('showBlurAnim BACK');
    // 直板机后置截图初始内容旋转补偿90°
    await shotPixel.rotate(90); //ImageKit提供，用于图片内容旋转
    // 直板机后置截图初始组件旋转补偿0°
    this.shotImgRotation = { y: 0.5, angle: 0 };
  } else {
    console.info('showBlurAnim FRONT');
    // 直板机前置截图内容旋转补偿270°
    await shotPixel.rotate(270);
    // 直板机前置截图组件旋转补偿180°
    this.shotImgRotation = { y: 0.5, angle: 180 };
  }
  this.screenshotPixelMap = shotPixel;
  // 初始化动效参数
  this.shotImgBlur = 0; // 无模糊
  this.shotImgOpacity = 1; // 不透明
  this.isShowBlur = true;  // 显示截图组件
  animateToImmediately(
    {
      duration: 200,
      curve: Curve.Friction,
      onFinish: async () => {
        console.info('showBlurAnim X');
      }
    },
    () => {
      this.shotImgBlur = 48; // 截图组件模糊度变化动效
    }
  );
}
ts

实现模糊消失动效。

模糊消失动效：由新模式预览流首帧回调[on(‘frameStart’)]触发，截图组件模糊到清晰，显示新预览流。

function hideBlurAnim(): void {
  this.isShowBlack = false;
  console.info('hideBlurAnim E');
  animateToImmediately({
    duration: 200,
    curve: Curve.FastOutSlowIn,
    onFinish: () => {
      this.isShowBlur = false; // 模糊组件下树
      this.shotImgBlur = 0;
      this.shotImgOpacity = 1;
      console.info('hideBlurAnim X');
    }
  }, () => {
    // 截图透明度变化动效
    this.shotImgOpacity = 0; // 截图组件透明度变化动效
  });
}
ts

（按实际情况选择）实现模糊翻转动效。

模糊翻转动效分两段实现，模糊翻转动效和模糊消失动效，其中模糊消失动效同第5步。

模糊翻转动效：分两段组件翻转实现，先向外翻转90°再向内翻转90°，同时还执行了模糊度、透明度、比例缩放等动效。

为保证预览流在翻转时不露出，需要构建一个闪黑组件用于遮挡XComponent组件，构建方式参考[闪黑动效]-步骤2。

/**
 * 先向外翻转90°，前后置切换触发
 */
async function rotateFirstAnim() {
  console.info('rotateFirstAnim E');
  // 获取已完成的surface截图
  let shotPixel = BlurAnimateUtil.getSurfaceShot();
  // 后置切前置
  if (this.curPosition === 1) {
    console.info('rotateFirstAnim BACK');
    // 直板机后置切前置截图初始内容旋转补偿90°
    await shotPixel.rotate(90); //ImageKit提供，用于图片内容旋转
    // 直板机后置切前置截图初始组件旋转补偿0°
    this.shotImgRotation = { y: 0.5, angle: 0 };
  } else {
    console.info('rotateFirstAnim FRONT');
    // 直板机前置切后置截图初始内容旋转补偿270°
    await shotPixel.rotate(270);
    // 直板机前置切后置截图初始组件旋转补偿180°
    this.shotImgRotation = { y: 0.5, angle: 180 };
  }
  this.screenshotPixelMap = shotPixel;
  this.isShowBlack = true; // 显示闪黑组件，覆盖预览流保证视觉效果
  this.isShowBlur = true; // 显示截图组件
  animateToImmediately(
    {
      duration: 200,
      delay: 50, // 时延保证组件缩放模糊动效先行，再翻转,视觉效果更好
      curve: curves.cubicBezierCurve(0.20, 0.00, 0.83, 1.00),
      onFinish: () => {
        console.info('rotateFirstAnim X');
        // 在onFinish后触发二段翻转
        this.rotateSecondAnim();
      }
    },
    () => {
      // 截图向外翻转动效
      if (this.curPosition === 1) {
        this.shotImgRotation = { y: 0.5, angle: 90 };
      } else {
        this.shotImgRotation = { y: 0.5, angle: 270 };
      }
    }
  )
}

/**
 * 再向内翻转90°
 */
async function rotateSecondAnim() {
  console.info('rotateSecondAnim E');
  // 获取已完成的surface截图
  let shotPixel = BlurAnimateUtil.getSurfaceShot();
  // 后置
  if (this.curPosition === 1) {
    // 直板机后置镜头内容旋转补偿90°
    await shotPixel.rotate(90);
    // 组件旋转调整为-90°，保证二段翻转后，图片不是镜像的
    this.shotImgRotation = { y: 0.5, angle: 90 };
  } else { // 前置
    // 直板机前置截图内容旋转补偿270°
    await shotPixel.rotate(270);
    // 直板机前置截图组件旋转补偿180°
    this.shotImgRotation = { y: 0.5, angle: 180 };
  }
  this.screenshotPixelMap = shotPixel;
  animateToImmediately(
    {
      duration: 200,
      curve: curves.cubicBezierCurve(0.17, 0.00, 0.20, 1.00),
      onFinish: () => {
        console.info('rotateSecondAnim X');
      }
    },
    () => {
      // 截图向内翻转动效，翻转至初始状态
      if (this.curPosition === 1) {
        this.shotImgRotation = { y: 0.5, angle: 0 };
      } else {
        this.shotImgRotation = { y: 0.5, angle: 180 };
      }
    }
  )
}

/**
 * 向外翻转90°同时
 */
function blurFirstAnim() {
  console.info('blurFirstAnim E');
  // 初始化动效参数
  this.shotImgBlur = 0; //无模糊
  this.shotImgOpacity = 1; //不透明
  this.shotImgScale = { x: 1, y: 1 };
  animateToImmediately(
    {
      duration: 200,
      curve: Curve.Sharp,
      onFinish: () => {
        console.info('blurFirstAnim X');
        this.blurSecondAnim();
      }
    },
    () => {
      // 截图模糊动效
      this.shotImgBlur = 48;
      // 截图比例缩小动效
      this.shotImgScale = { x: 0.75, y: 0.75 };
    }
  );
}

/**
 * 向内翻转90°同时
 */
function blurSecondAnim() {
  console.info('blurSecondAnim E');
  animateToImmediately(
    {
      duration: 200,
      curve: Curve.Sharp,
      onFinish: () => {
        console.info('blurSecondAnim X');
      }
    },
    () => {
      // 截图比例恢复动效
      this.shotImgScale = { x: 1, y: 1 };
    }
  )
}
ts

按需触发动效。

模式切换动效触发：点击或触控模式按钮立即执行doSurfaceShot截图方法，更新StorageLink绑定modeChange的值，触发onModeChange方法，开始动效。
```
onModeChange(): void {
  console.info('onModeChange');
  this.showBlurAnim();
}
ts
```
前后置切换动效触发：点击或触控前后置切换按钮立即执行doSurfaceShot截图方法，更新StorageLink绑定switchCamera的值，触发onSwitchCamera方法，开始动效。
```
onSwitchCamera(): void {
  console.info('onSwitchCamera');
  this.blurFirstAnim();
  this.rotateFirstAnim();
}
ts
```
模糊消失动效触发：监听预览流首帧回调[on(‘frameStart’)]，更新StorageLink绑定frameStart的值，触发onFrameStart方法，开始动效。
```
onFrameStart(): void {
  console.info('onFrameStart');
  this.hideBlurAnim();
}
```
