鸿蒙PC应用开发——挪移布局与缩进布局

插图和文字组合布局	GridRow/GridCol组件+断点+栅格
底部/侧边导航	SideBarContainer组件+断点
单列列表布局	GridRow/GridCol组件+断点+栅格

挪移布局

挪移布局是指在空间充足时，通过调整组件的位置与展示方式，在左右布局与上下布局之间切换，用以展示更多内容或提高用户体验。常用的挪移布局包括插图和文字组合布局、底部/侧边导航。

插图和文字组合布局

插图和文字组合布局基于横向断点，设置组件所占不同的栅格数，实现左右布局与上下布局的切换。

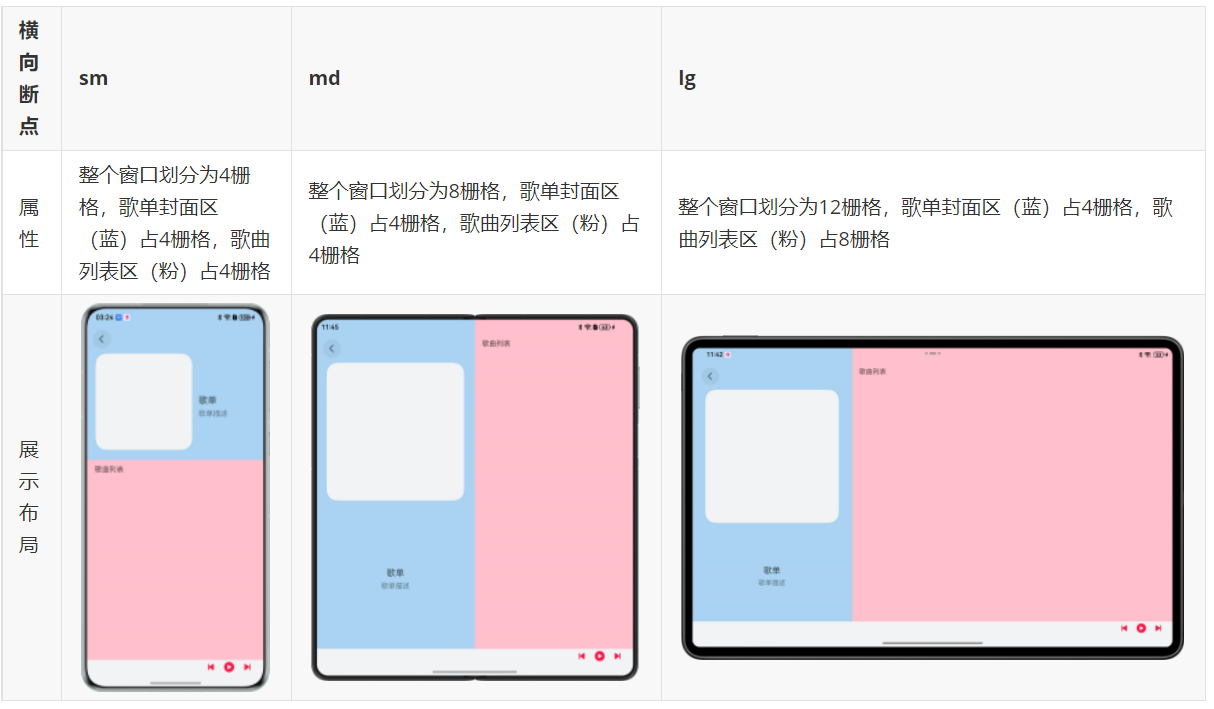

布局效果

实现方案

设置不同横向断点下，GridRow组件的columns、breakpoints属性，和GridCol组件的span属性实现目标效果。

示例代码

GridRow({
  columns: { xs: 4, sm: 4, md: 8, lg: 12, xl: 12 },
  gutter: 0,
  breakpoints: { value: ['320vp', '600vp', '840vp', '1440vp']},
  direction: GridRowDirection.Row
}) {
  GridCol({
    span: { xs: 4, sm: 4, md: 4, lg: 4, xl: 4 },
    offset: 0
  }) {
    // ...
  }
  .height(this.mainWindowInfo.widthBp === WidthBreakpoint.WIDTH_SM ? this.getGridColHeight() : '100%')
  .padding({ top: this.getUIContext().px2vp(this.mainWindowInfo.AvoidSystem?.topRect.height) + 12})
  .backgroundColor('#AAD3F1')

  GridCol({
    span: { xs: 4, sm: 4, md: 4, lg: 8, xl: 8 },
    offset: 0
  }) {
    // ...
  }
  .backgroundColor(Color.Pink)
  .layoutWeight(1)
  .padding({ top: this.mainWindowInfo.widthBp === WidthBreakpoint.WIDTH_SM ? 0 :
    this.getUIContext().px2vp(this.mainWindowInfo.AvoidSystem?.topRect.height) })
}

代码逻辑走读：

1. 初始化网格布局：
   • 使用GridRow组件初始化一个网格行，设置了列的数量、间距和断点，方向为行方向。
2. 定义第一个网格列：
   • 使用GridCol定义一个网格列，设置列在不同屏幕尺寸下的跨度和偏移量。
   • 设置列的高度和内边距，根据屏幕宽度调整高度和内边距的值。
   • 设置背景颜色为#AAD3F1。
3. 定义第二个网格列：
   • 使用GridCol定义另一个网格列，设置列在不同屏幕尺寸下的跨度和偏移量。
   • 设置背景颜色为粉色。
   • 设置布局权重为1，根据屏幕宽度调整内边距的值。
4. 布局适应性：
   • 通过breakpoints和span的设置，确保布局在不同屏幕尺寸下都能自适应显示。
   • 使用layoutWeight来控制列的布局权重，影响在多余空间的分配。

此布局场景也常用于页面顶部页签与搜索框，具体可参考如下布局效果。

底部/侧边导航

底部/侧边导航基于横向断点，设置导航栏的位置与方向，实现上下布局与左右布局的切换。

电脑设备上的商务办公、实用工具垂类应用开发中，常使用侧边分级导航展示多级目录。而在一多开发时，侧边分级导航并不一定适用于手机、平板等设备，若需要实现导航栏内的分级效果，比较复杂。

当前系统支持手机、折叠屏、平板和电脑四种产品形态，分别对应sm、md、lg和xl四个断点，下文将实现不同断点下的分级导航栏。

布局效果

当断点为sm或md时，显示底部导航和顶部页签；当断点为lg时，显示左侧导航；当断点为xl或设备为PC/2in1时，侧边显示一级和二级导航。

实现方案

开发一多分级导航栏时，需要实现4种断点下的一多效果：

• 订阅窗口尺寸变化，更新断点，触发页面布局更新。
• 在sm和md断点下，分级导航由底部一级导航栏和顶部二级页签组成。
• 在lg断点下，分级导航由侧边一级导航栏和顶部二级页签组成。
• 使用电脑设备或xl断点下，通过侧边栏显示一级和二级导航。

设置不同横向断点下，Tabs组件的barPosition、vertical、barHeight、barWidth和barMode属性实现目标效果。

示例代码

在sm、md和lg断点下，在首页调用Tabs组件，渲染一级导航目录信息到页签，并在内容区域调用已实现的页面视图，实现页面效果

// entry/src/main/ets/view/TabsView/TabsView.ets
Tabs({
  barPosition: this.mainWindowInfo.widthBp === WidthBreakpoint.WIDTH_LG ? BarPosition.Start : BarPosition.End
}) {
  TabContent() {
    TopTabView({
      pageInfos: this.pageInfos,
      mainWindowInfo: this.mainWindowInfo,
      firstLevelIndex: this.firstLevelIndex,
      tabData: this.tabData
    })
  }
  .tabBar(this.tabBuilder(this.firstTabList[0], 0))

  TabContent()
    .tabBar(this.tabBuilder(this.firstTabList[1], 1))

  TabContent()
    .tabBar(this.tabBuilder(this.firstTabList[2], 2))

  TabContent()
    .tabBar(this.tabBuilder(this.firstTabList[3], 3))
}
.barBackgroundColor('#CCF1F3F5')
.barWidth(this.mainWindowInfo.widthBp === WidthBreakpoint.WIDTH_LG ? 96 : '100%')
.barHeight(this.mainWindowInfo.widthBp === WidthBreakpoint.WIDTH_LG ? '100%' : 56 + this.getUIContext().px2vp(this.mainWindowInfo.AvoidNavigationIndicator?.bottomRect.height))
.barMode(this.mainWindowInfo.widthBp === WidthBreakpoint.WIDTH_LG ? BarMode.Scrollable : BarMode.Fixed,
  { nonScrollableLayoutStyle: LayoutStyle.ALWAYS_CENTER })
.barBackgroundBlurStyle(BlurStyle.COMPONENT_THICK)
.vertical(this.mainWindowInfo.widthBp === WidthBreakpoint.WIDTH_LG)
.onChange((index: number) => {
  this.firstLevelIndex = index;
})

1. Tabs组件初始化：
   • 创建一个Tabs组件，选项卡栏的位置基于mainWindowInfo.widthBp的值。如果是宽窗口（WIDTH_LG），则选项卡栏在顶部（BarPosition.Start），否则在底部（BarPosition.End）。
2. TabContent定义：
   • 定义了四个TabContent组件，每个组件都有一个自定义的标签栏。标签栏的构建使用tabBuilder方法，传入不同的参数来生成不同的标签。
3. 标签栏样式设置：
   • 设置选项卡栏的背景颜色、宽度、高度、模式和背景模糊样式。这些样式根据窗口宽度断点动态调整。
4. 选项卡切换事件处理：
   • 当选项卡切换时，更新firstLevelIndex的值，以反映当前选中的选项卡索引。
5. 布局方向设置：
   • 根据窗口宽度断点，设置布局的方向是垂直还是水平。

在xl断点下或使用PC/2in1设备，首页调用SideBarContainer组件，传入侧边栏区域组件和内容区域组件。此时可以结合@State和@Link装饰器，同步所需要的参数信息，如当前选中的一级目录索引和二级目录索引，可以用于呈现与页签强相关的页面内容。

// entry/src/main/ets/view/TabsView/TabsView.ets
if ((this.mainWindowInfo.widthBp === WidthBreakpoint.WIDTH_LG || this.mainWindowInfo.widthBp
  === WidthBreakpoint.WIDTH_XL)&& deviceInfo.deviceType == "2in1") {
  // Use SideBarContainer at XL breakpoint.
  SideBarContainer(SideBarContainerType.Embed) {
    TabSideBarView({
      firstLevelIndex: this.firstLevelIndex,
      secondLevelIndex: this.secondLevelIndex,
      tabData: this.tabData,
      firstTabList: this.firstTabList
    })
    Column() {
      Row() {
        // ...
        Text(this.tabViewModel.getTabNameOfSecondLevel(this.tabViewModel.getTabNameOfFirstLevel(this.firstLevelIndex),
          this.secondLevelIndex))
          .fontSize('20fp')
          .fontWeight(700)
          .margin({
            left: 16,
          })
      }
      .padding({
        top: 60,
        bottom: 14,
      })

      VideoInfoView({
        mainWindowInfo: this.mainWindowInfo,
        firstLevelIndex: this.firstLevelIndex,
        secondLevelIndex: this.secondLevelIndex
      })
    }
    .alignItems(HorizontalAlign.Start)
  }
  .autoHide(false)
  .divider({ strokeWidth: 0.3 })
  .showControlButton(false)
  .sideBarWidth(240)
  .minSideBarWidth(240)
  .maxSideBarWidth(240)
} else {
  // ...
}

1. 条件判断：代码首先检查当前设备的屏幕宽度是否为较大的断点（WIDTH_LG或 WIDTH_XL），并且设备类型是否为“2in1”。
   • 如果条件满足，则进入侧边栏布局的逻辑。
   • 如果条件不满足，则可能进入其他布局逻辑（代码中未完全展示）。
2. 侧边栏容器：当条件满足时，创建一个 SideBarContainer，类型为 Embed。
   • 在这个容器中，首先实例化 TabSideBarView，传入相关的参数。
3. 内容布局：在 SideBarContainer内部，使用 Column和 Row组件来组织布局。
   • Row中包含一个 Text组件，用于显示标签名称，设置了字体大小、字体粗细和左边距。
   • Column中包含两个子组件：Row和 VideoInfoView，分别用于显示文本信息和视频信息。
4. 样式和属性设置：为 Row和 Column设置了一些样式和属性，如填充、对齐方式、边距等。
5. 侧边栏属性：为 SideBarContainer设置了一些属性，如是否自动隐藏、分隔线宽度、控制按钮显示状态、侧边栏宽度等。

缩进布局

缩进布局是指在空间充足时，组件居中展示并在两侧留白，通过调整内容的缩进来建立视觉层次结构，提高可读性和美观性。常用的缩进布局包括单列列表布局。

单列列表布局

单列列表布局基于横向断点，设置栅格子组件所占的栅格列数和偏移列数，实现缩进布局。

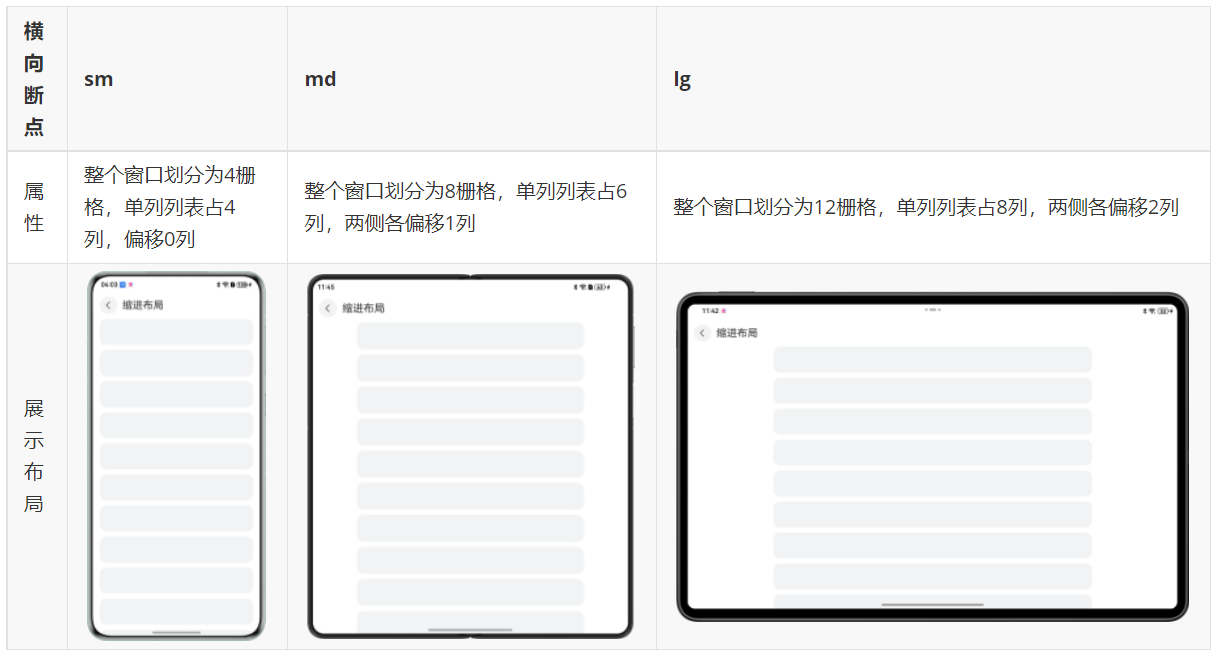

布局效果

实现方案

设置不同横向断点下，GridRow组件的columns、breakpoints属性和GridCol组件的span、offset属性实现目标效果。

示例代码

GridRow({
  columns: { xs: 4, sm: 4, md: 8, lg: 12, xl: 12 },
  gutter: 0,
  breakpoints: { value: ['320vp', '600vp', '840vp', '1440vp']},
  direction: GridRowDirection.Row
}) {
  GridCol({
    span: { xs: 4, sm: 4, md: 6, lg: 8, xl: 8 },
    offset: { xs: 0, sm: 0, md: 1, lg: 2, xl: 2 }
  }) {
    // ...
  }
  .width('100%')
  .height('100%')
}

1. GridRow组件定义：
   • 创建了一个GridRow组件，设置了列数（columns）和间距（gutter）。
   • columns属性定义了不同屏幕尺寸下的列数，如xs、sm、md、lg、xl分别对应320vp、600vp、840vp、1440vp的设备。
   • gutter属性设置为0，表示列之间的间距为0。
   • breakpoints属性定义了不同屏幕尺寸下的断点，用于调整布局。
   • direction属性设置为GridRowDirection.Row，表示布局方向为行。
2. GridCol组件定义：
   • 在GridRow中定义了一个GridCol组件，设置了列的跨度（span）和偏移（offset）。
   • span属性定义了不同屏幕尺寸下的列跨度，如xs、sm、md、lg、xl分别对应320vp、600vp、840vp、1440vp的设备。
   • offset属性定义了不同屏幕尺寸下的列偏移，如xs、sm、md、lg、xl分别对应320vp、600vp、840vp、1440vp的设备。
3. 样式设置：
   • 对GridCol组件设置了宽度（.width(‘100%’)）和高度（.height(‘100%’)），使其在不同设备上占据整个父容器的空间。
