HarmonyOS 6 自定义人脸识别模型1：XComponent入门

一、背景与核心价值

在HarmonyOS应用开发中，面对实时画面处理、复杂图形渲染、硬件资源直操作等场景（如人脸识别中的相机预览流解析、AI模型推理结果叠加显示），传统UI组件往往难以满足性能与灵活性需求。而XComponent作为HarmonyOS提供的自定义渲染组件，恰好解决了这一痛点——它支持EGL/OpenGLES图形渲染与媒体数据写入，通过直接操作NativeWindow实现高效绘制，成为复杂场景开发的核心技术支撑。

本系列博客将以“自定义人脸识别模型”为目标，逐步拆解开发流程。第一篇作为入门篇，将聚焦XComponent的核心原理、两种应用场景与实战开发，为后续整合相机流、AI推理模型打下基础。

二、XComponent核心原理速览

2.1 什么是XComponent？

XComponent是HarmonyOS专为复杂自定义渲染设计的组件，核心作用是提供一个可直接操作的surface（绘图表面），开发者通过NativeWindow接口申请、提交绘制缓冲区（Buffer），最终由XComponent将surface整合到应用UI界面中。

其核心特性包括：

• 两种渲染类型：
  • XComponentType.SURFACE：自定义绘制内容独立显示，适合全屏渲染（如游戏、相机预览）；
  • XComponentType.TEXTURE：绘制内容与XComponent组件内容合成显示，适合局部叠加（如人脸识别框、水印）。
• 跨层通信能力：支持ArkTS层与Native层的数据交互、事件回调，满足混合开发需求。

2.2 自绘制核心流程

图1：XComponent自绘制原理流程图

2.3 生命周期核心事件

XComponent的生命周期与surface的创建、销毁强绑定，核心事件包括：

• onLoad：surface准备就绪时触发，可获取Native层方法上下文，用于初始化渲染环境；
• onDestroy：组件销毁时触发，需在此释放NativeWindow、EGL上下文等资源，避免内存泄漏。

两种场景的生命周期时序图：

ArkTS XComponent生命周期时序图

对于需要在ArkTS侧使用已封装接口进行功能开发（如相机预览、视频播放等）或对跨语言性能损耗不敏感的跨语言开发，建议直接在ArkTS侧使用XComponentController管理Surface生命周期。

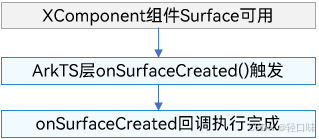

• onSurfaceCreated回调，触发时刻：XComponent创建完成且创建好Surface后触发。ArkTS侧onSurfaceCreated的时序如下图：


• onSurfaceChanged回调，触发时刻：Surface大小变化触发重新布局之后触发。ArkTS侧onSurfaceChanged的时序如下图：

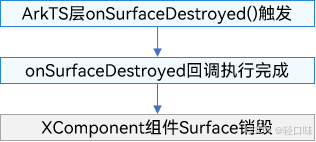

• onSurfaceDestroyed回调，触发时刻：XComponent组件被销毁时触发，与一般ArkUI的组件销毁时机一致。ArkTS侧onSurfaceDestroyed的时序图：


Native XComponent生命周期时序图

对于复杂的交互逻辑需跨语言开发，追求极致渲染性能或业务需求自主控制Surface的创建和销毁的，建议在Native侧使用OH_ArkUI_SurfaceHolder管理Surface生命周期。其生命周期触发时机如下：

• OnSurfaceCreated回调，触发时刻：当XComponent创建完成且创建好Surface后，满足以下任一条件时触发。

  1. 组件上树且autoInitialize = true。
  2. 调用OH_ArkUI_XComponent_Initialize。

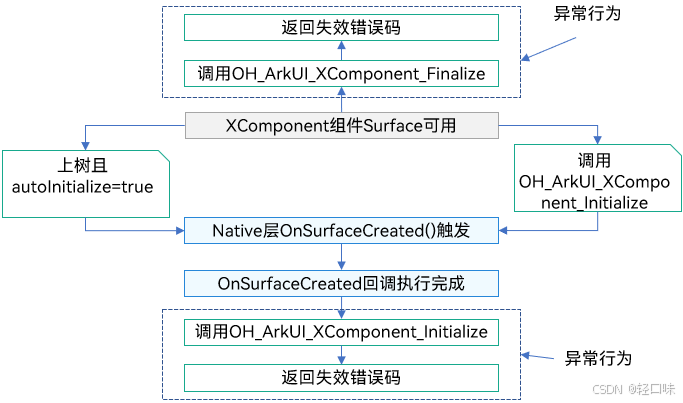

     Native侧OnSurfaceCreated的时序如下图：

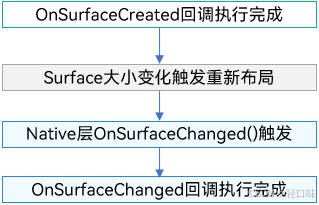

• OnSurfaceChanged回调，触发时刻：OnSurfaceCreated回调成功触发且Surface大小变化触发重新布局之后触发。Native侧OnSurfaceChanged的时序如下图：


• OnSurfaceDestroyed回调，触发时刻：组件下树且autoInitialize=true 或者调用 OH_ArkUI_XComponent_Finalize后触发。Native侧OnSurfaceDestroyed的时序图：


三、与 Android 自定义渲染组件深度对比

HarmonyOS XComponent 的设计思路与 Android 的SurfaceView/TextureView相似，但在跨层协作、生命周期管理、灵活性上有显著优化。以下从核心维度对比：

对比维度	HarmonyOS XComponent	Android SurfaceView	Android TextureView
核心渲染载体	Surface（通过 NativeWindow 操作）	Surface	SurfaceTexture
渲染模式	双模式：SURFACE（独立图层）、TEXTURE（UI 合成）	独立图层（SurfaceFlinger 直接渲染）	UI 合成（与 View 树同图层）
创建方式	3 种：ArkTS 声明式、ArkTS 自定义节点、NDK	XML 布局 / 代码创建	XML 布局 / 代码创建
生命周期管理	2 种：XComponentController（ArkTS 侧）、OH_ArkUI_SurfaceHolder（Native 侧）	SurfaceHolder 回调（surfaceCreated/surfaceDestroyed）	SurfaceTextureListener 回调
跨层通信	ArkTS↔Native 通过 Node-API 接口契约，支持直接传递 SurfaceId/NodeHandle	Java↔Native 通过 JNI，需手动传递 Surface 对象	需通过 SurfaceTexture 跨层传递，流程繁琐
事件支持	基础事件（触摸 / 键盘 / 鼠标）+ 高级手势（长按 / 拖拽）	仅基础触摸事件，高级手势需自定义	支持 View 树事件传递，但合成有延迟
性能表现	SURFACE 模式无 UI 合成开销，TEXTURE 模式合成效率优化	独立图层无合成开销，性能最优	需 GPU 合成，高帧率场景有性能损耗
灵活性	支持 5 种开发范式，适配不同技术栈	仅支持 Java 层开发，Native 扩展需 JNI	支持 Java 层开发，Native 扩展复杂
资源释放	回调明确，支持自动释放 + 手动释放双重保障	依赖 SurfaceHolder 回调，易遗漏释放导致内存泄漏	需监听 TextureView 销毁，释放逻辑复杂

核心优势总结

1. 跨层协作更高效：XComponent 通过SurfaceId/NodeHandle实现 ArkTS 与 Native 的直接通信，无需像 Android 那样通过 JNI 传递复杂对象；
2. 生命周期更可控：提供双端生命周期管理方式，回调触发时机明确，减少资源泄漏风险；
3. 开发范式更灵活：5 种范式覆盖从简单 UI 开发到极致性能需求的全场景，而 Android 仅支持单一创建方式；
4. 事件支持更丰富：内置高级手势识别，无需像 Android 那样自定义手势检测器；
5. 渲染模式更灵活：双渲染模式可按需切换，而 Android 需在 SurfaceView 和 TextureView 之间二选一。

四、XComponent 五大开发范式全解析

开发范式是标准化的流程模板，XComponent 基于 “创建方式 + 生命周期管理方式” 的组合，提供 5 种开发范式，覆盖不同技术栈需求：

范式类型	创建方式	生命周期管理方式	核心适用场景
范式 1	ArkTS 声明式 UI	XComponentController	通用 UI 开发、相机预览 / 视频播放（ArkTS 为主）
范式 2	ArkTS 声明式 UI	OH_ArkUI_SurfaceHolder	复杂交互、跨层性能敏感场景（Native 主导渲染）
范式 3	ArkTS 自定义组件节点	XComponentController	自定义复杂组件、动态布局场景
范式 4	ArkTS 自定义组件节点	OH_ArkUI_SurfaceHolder	复杂组件 + 极致渲染性能需求
范式 5	NDK 接口	OH_ArkUI_SurfaceHolder	纯 Native 开发、底层硬件操作场景

五、XComponent两大应用场景实战

XComponent提供两种核心开发场景，分别适用于不同的技术栈需求。以下基于HarmonyOS 6，以“绘制可点击变色的五角星”为例，拆解实战步骤。

5.1 场景1：Native XComponent（C++主导渲染）

核心特点

• 需配置libraryname（动态库名称）、id（唯一标识）；
• Native层注册生命周期与事件回调，直接操作NativeWindow；
• 适合需要高效调用C++图形库、硬件加速的场景（如人脸识别模型推理）。

开发步骤（关键代码+解释）

步骤1：ArkTS侧定义XComponent

// 声明Native侧接口
export default interface XComponentContext {
  drawPattern(): void; // 绘制五角星
  getStatus(): { hasDraw: boolean; hasChangeColor: boolean }; // 获取渲染状态
}

@Entry
@Component
struct NativeXComponentDemo {
  private xComponentContext: XComponentContext | undefined = undefined;
  // 配置XComponent属性：id唯一、类型SURFACE、绑定动态库nativerender
  private xComponentAttrs: XComponentAttrs = {
    id: 'starRenderId', // 必须唯一
    type: XComponentType.SURFACE,
    libraryname: 'nativerender' // 与Native层模块名一致
  };

  build() {
    Column() {
      XComponent(this.xComponentAttrs)
        .focusable(true) // 支持键盘事件
        .onLoad((context) => {
          // 初始化Native层上下文
          this.xComponentContext = context as XComponentContext;
          // 调用Native层绘制方法
          this.xComponentContext?.drawPattern();
        })
        .onDestroy(() => {
          console.log("XComponent销毁，释放资源");
        })
        .width('80%')
        .height(300);

      Button("切换颜色")
        .onClick(() => {
          const status = this.xComponentContext?.getStatus();
          if (status) status.hasChangeColor = true;
        })
    }
    .width('100%')
    .height('100%')
    .justifyContent(FlexAlign.Center);
  }
}

步骤2：Native层Node-API注册

// napi_init.cpp：将C++方法暴露给ArkTS侧
#include <napi/native_api.h>
#include "plugin_manager.h"

EXTERN_C_START
static napi_value Init(napi_env env, napi_value exports) {
  // 暴露getContext接口，用于获取XComponent实例
  napi_property_descriptor desc[] = {
    {"getContext", nullptr, PluginManager::GetContext, nullptr, nullptr, nullptr, napi_default, nullptr}
  };
  napi_define_properties(env, exports, sizeof(desc)/sizeof(desc[0]), desc);
  // 导出绘制相关方法（drawPattern、getStatus）
  PluginManager::GetInstance()->Export(env, exports);
  return exports;
}
EXTERN_C_END

// 注册模块，模块名需与ArkTS侧libraryname一致
static napi_module nativerenderModule = {
  .nm_version = 1,
  .nm_register_func = Init,
  .nm_modname = "nativerender", // 关键：与libraryname匹配
  .nm_priv = nullptr,
  .reserved = {0}
};

// 自动注册模块
extern "C" __attribute__((constructor)) void RegisterModule(void) {
  napi_module_register(&nativerenderModule);
}

步骤3：事件回调与渲染实现

核心是通过OH_NativeXComponent_RegisterCallback注册生命周期与触摸/按键事件，利用EGL/GLES绘制图形：

// plugin_render.cpp：渲染逻辑实现
void PluginRender::RegisterCallback(OH_NativeXComponent* nativeXComponent) {
  // 注册surface创建、改变、销毁回调
  renderCallback_.OnSurfaceCreated = OnSurfaceCreatedCB;
  renderCallback_.OnSurfaceChanged = OnSurfaceChangedCB;
  renderCallback_.OnSurfaceDestroyed = OnSurfaceDestroyedCB;
  // 注册触摸事件回调（用于点击变色）
  renderCallback_.DispatchTouchEvent = DispatchTouchEventCB;
  OH_NativeXComponent_RegisterCallback(nativeXComponent, &renderCallback_);
}

// surface创建时初始化EGL环境
void OnSurfaceCreatedCB(OH_NativeXComponent* component, void* window) {
  std::string id = GetXComponentId(component); // 获取唯一ID
  auto render = PluginRender::GetInstance(id);
  uint64_t width, height;
  OH_NativeXComponent_GetXComponentSize(component, window, &width, &height);
  // 初始化EGL上下文，准备绘制
  render->eglCore_->EglContextInit(window, width, height);
  render->eglCore_->Background(); // 绘制背景
}

// 触摸事件触发颜色切换
void DispatchTouchEventCB(OH_NativeXComponent* component, void* window) {
  OH_NativeXComponent_TouchEvent touchEvent;
  OH_NativeXComponent_GetTouchEvent(component, window, &touchEvent);
  if (touchEvent.type == OH_NATIVEXCOMPONENT_UP) { // 手指抬起时
    std::string id = GetXComponentId(component);
    auto render = PluginRender::GetInstance(id);
    render->eglCore_->ChangeColor(); // 切换五角星颜色
  }
}

步骤4：CMakeLists配置（编译动态库）

cmake_minimum_required(VERSION 3.4.1)
project(XComponentDemo)

# 头文件目录
include_directories(
  ${CMAKE_CURRENT_SOURCE_DIR}
  ${CMAKE_CURRENT_SOURCE_DIR}/include
)

# 编译动态库nativerender
add_library(nativerender SHARED
  render/egl_core.cpp
  render/plugin_render.cpp
  manager/plugin_manager.cpp
  napi_init.cpp
)

# 链接依赖库（EGL、GLES、日志等）
target_link_libraries(nativerender PUBLIC
  EGL GLESv3 hilog_ndk.z ace_ndk.z ace_napi.z uv
)

运行效果

![[HarmonyOS 6 自定义人脸识别模型1：XComponent入门-7.png]]

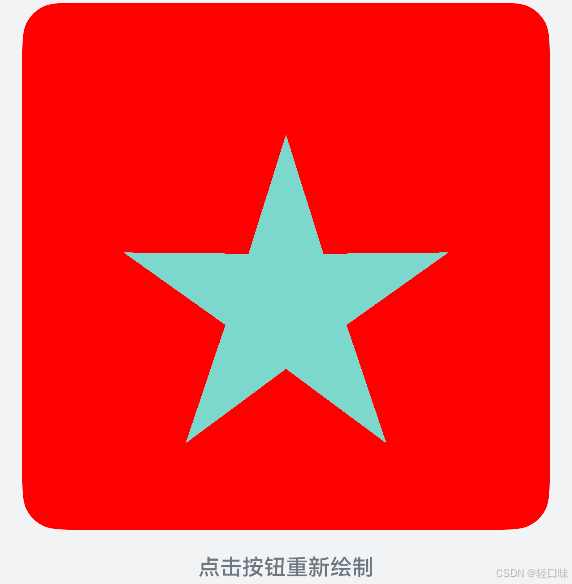

图4：Native XComponent运行效果

5.2 场景2：ArkTS XComponent（ArkTS主导渲染）

核心特点

• 无需配置libraryname，通过SurfaceId实现跨层通信；
• ArkTS侧获取SurfaceId并传递给Native层，生命周期与事件回调均在ArkTS侧触发；
• 适合ArkTS为主、Native为辅的混合开发场景，配置更简洁。

关键差异点

对比维度	Native XComponent	ArkTS XComponent
跨层标识	依赖id+动态库名	依赖SurfaceId
回调触发	Native层注册回调	ArkTS侧通过Controller注册
初始化方式	Native层获取OH_NativeXComponent实例	Native层通过SurfaceId创建NativeWindow

核心代码示例（ArkTS侧）

// 重写XComponentController，监听Surface生命周期
class MyXComponentController extends XComponentController {
  // Surface创建时传递SurfaceId到Native层
  onSurfaceCreated(surfaceId: string): void {
    console.log(`Surface创建：${surfaceId}`);
    nativeRender.SetSurfaceId(BigInt(surfaceId)); // 传递给Native
  }

  // Surface尺寸改变时更新
  onSurfaceChanged(surfaceId: string, rect: SurfaceRect): void {
    nativeRender.ChangeSurface(BigInt(surfaceId), rect.surfaceWidth, rect.surfaceHeight);
  }

  // Surface销毁时释放资源
  onSurfaceDestroyed(surfaceId: string): void {
    nativeRender.DestroySurface(BigInt(surfaceId));
  }
}

@Entry
@Component
struct ArkTSXComponentDemo {
  private xComponentController = new MyXComponentController();

  build() {
    Column() {
      XComponent({
        type: XComponentType.SURFACE,
        controller: this.xComponentController
      })
      .width('80%')
      .height(300);

      Button("绘制五角星")
        .onClick(() => {
          const surfaceId = this.xComponentController.getXComponentSurfaceId();
          nativeRender.DrawPattern(BigInt(surfaceId)); // 调用Native绘制
        });
    }
    .width('100%')
    .height('100%')
    .justifyContent(FlexAlign.Center);
  }
}

六、注意事项与避坑指南

1. id/SurfaceId唯一性：多个XComponent共存时，需保证id（Native场景）或SurfaceId+随机数（ArkTS场景）唯一，否则会导致资源缓存冲突；
2. 资源释放必须及时：onDestroy或OnSurfaceDestroyed回调中，需释放NativeWindow、EGL上下文、动态库实例，避免野指针崩溃；
3. 禁止跨线程访问接口：文档明确说明XComponent的NDK接口不支持跨线程调用，需在同一线程处理渲染与事件；
4. typeNode组件特殊处理：若使用typeNode创建XComponent，需先通过OH_NativeWindow_NativeWindowHandleOpt设置缓冲区尺寸，否则绘制失败。

七、总结与后续规划

7.1 核心回顾

XComponent作为HarmonyOS复杂渲染的核心组件，通过NativeWindow与EGL/GLES的结合，实现了高效、灵活的自定义绘制能力。本文重点讲解了：

• XComponent的核心原理与两种渲染类型；
• Native XComponent与ArkTS XComponent的开发流程、差异对比；
• 实战中需注意的资源管理、唯一性约束等关键问题。

7.2 系列博客预告

本系列的目标是实现“自定义人脸识别模型”，后续将逐步推进：

• 第2篇：基于XComponent实现相机预览流捕获与实时渲染；
• 第3篇：集成轻量级人脸识别AI模型（如MTCNN），实现人脸检测；
• 第4篇：优化渲染性能，实现人脸框实时叠加与模型推理加速。

通过本系列，你将掌握HarmonyOS中复杂渲染+AI模型整合的完整流程，为开发高性能视觉类应用提供技术支撑。如果在实战中遇到问题，欢迎在评论区交流～
