前面文章《HarmonyOS 6 自定义人脸识别模型2：OH_NativeXComponent方式绘制》介绍了如何将ArkTS层的XComponent与C++层的OH_NativeXComponent进行关联与映射，文本接着介绍如何在C++中通过OpenGL在OH_NativeXComponent中进行绘制等操作。

OpenGL介绍

OpenGL (Open Graphics Library) 是一个跨编程语言、跨平台的编程图形接口，用于渲染2D、3D矢量图形。在移动设备开发中，我们通常使用的是 OpenGL ES (OpenGL for Embedded Systems)，它是 OpenGL 的子集，去除了冗余功能，专门为嵌入式系统设计。

在 HarmonyOS 中，我们使用 OpenGL ES 来进行高性能的图形渲染。而要让 OpenGL ES 工作，还需要 EGL (Embedded-System Graphics Library)。EGL 是 Khronos 渲染 API（如 OpenGL ES）与底层原生窗口系统之间的接口。它负责：

• 管理图形渲染管线。
• 创建渲染表面（Surface）。
• 管理渲染上下文（Context）。
  简单来说，EGL 是 OpenGL ES 与屏幕（Window）之间的“胶水”。

HarmonyOS 中OpenGL操作流程

在 HarmonyOS NDK 开发中，使用 OpenGL 进行绘制通常遵循以下标准流程：

1. 获取原生窗口句柄：通过 OH_NativeXComponent 获取底层的 NativeWindow。
2. 创建 EGL Display：建立与本地窗口系统的连接。
3. 初始化 EGL：设置 EGL 的版本信息。
4. 选择 EGL Config：配置渲染参数（如颜色位宽、采样率等）。
5. 创建 EGL Surface：将 NativeWindow 绑定到 EGL。
6. 创建 EGL Context：创建渲染状态机。
7. 绑定上下文（Make Current）：将当前线程与 EGL 上下文绑定。
8. 执行 OpenGL 渲染指令：使用渲染程序（Shader Program）进行绘图。
9. 交换缓冲区（Swap Buffers）：将渲染内容显示到屏幕上。

OpenGL基于OH_NativeXComponent绘制

接下来详细介绍如何按照上面步骤实现具体的绘制流程，这里我们把主要逻辑封装在 EGLCore 和 PluginRender 类中。

1. 初始化 EGL 环境

在 OnSurfaceCreatedCB 回调中，我们获取到 NativeWindow 并触发 EglContextInit。

// egl_core.cpp
bool EGLCore::EglContextInit(void* window, int width, int height)
{
    UpdateSize(width, height);
    eglWindow_ = reinterpret_cast<EGLNativeWindowType>(window);

    // 1. 初始化 display
    eglDisplay_ = eglGetDisplay(EGL_DEFAULT_DISPLAY);

    // 2. 初始化 EGL
    EGLint majorVersion;
    EGLint minorVersion;
    if (!eglInitialize(eglDisplay_, &majorVersion, &minorVersion)) {
        return false;
    }

    // 3. 选择配置
    const EGLint maxConfigSize = 1;
    EGLint numConfigs;
    if (!eglChooseConfig(eglDisplay_, ATTRIB_LIST, &eglConfig_, maxConfigSize, &numConfigs)) {
        return false;
    }

    // 4. 创建环境（Surface 和 Context）
    return CreateEnvironment();
}

bool EGLCore::CreateEnvironment()
{
    // 创建 Surface
    eglSurface_ = eglCreateWindowSurface(eglDisplay_, eglConfig_, eglWindow_, NULL);

    // 创建 Context
    eglContext_ = eglCreateContext(eglDisplay_, eglConfig_, EGL_NO_CONTEXT, CONTEXT_ATTRIBS);

    // 绑定当前线程
    if (!eglMakeCurrent(eglDisplay_, eglSurface_, eglSurface_, eglContext_)) {
        return false;
    }

    // 创建着色器程序 (Program)
    program_ = CreateProgram(VERTEX_SHADER, FRAGMENT_SHADER);
    return true;
}

2. 执行渲染逻辑

渲染时，我们需要通过 glUseProgram 激活程序，并向顶点着色器传递顶点坐标和颜色数据。

// egl_core.cpp
void EGLCore::Draw(int& hasDraw)
{
    GLint position = PrepareDraw(); // 调用 glUseProgram, glViewport 等

    // 绘制背景颜色
    ExecuteDraw(position, BACKGROUND_COLOR, BACKGROUND_RECTANGLE_VERTICES, sizeof(BACKGROUND_RECTANGLE_VERTICES));

    // 计算五角星顶点并绘制
    // ... (具体顶点计算逻辑详见源代码)
    ExecuteDrawStar(position, DRAW_COLOR, shapeVertices, sizeof(shapeVertices));

    // 结束绘制并刷新缓冲区
    FinishDraw();
    hasDraw = 1;
}

bool EGLCore::FinishDraw()
{
    glFlush();
    glFinish();
    // 将绘制内容“展示”到屏幕上
    return eglSwapBuffers(eglDisplay_, eglSurface_);
}

3. 关联 NativeXComponent

上面EGL相关流程和系统系统很类似，具体到Window中的绑定这里重点介绍下，在获取到NativeXcomponent后给NativeXComponent注册各种回调，包括渲染回调：

void PluginRender::RegisterCallback(OH_NativeXComponent *nativeXComponent) {
  memset(&renderCallback_, 0, sizeof(OH_NativeXComponent_Callback));
  renderCallback_.OnSurfaceCreated = OnSurfaceCreatedCB;
  renderCallback_.OnSurfaceChanged = OnSurfaceChangedCB;
  renderCallback_.OnSurfaceDestroyed = OnSurfaceDestroyedCB;
  renderCallback_.DispatchTouchEvent = DispatchTouchEventCB;
  OH_NativeXComponent_RegisterCallback(nativeXComponent, &renderCallback_);
}

其中OnSurfaceCreatedCB回调中将这些 OpenGL 操作与 OH_NativeXComponent 的生命周期结合起来。当 Surface 创建、大小改变或通过 NAPI 被触发时，调用 EGLCore 相应的方法。OnSurfaceCreatedCB回调中包括了一个window参数，window 通过eglWindow_ = reinterpret_cast<EGLNativeWindowType>(window);转换为EGLNativeWindowType可以用来初始化EGL上下文：

// plugin_render.cpp
void OnSurfaceCreatedCB(OH_NativeXComponent* component, void* window)
{
    // ... 获取 id 和 size ...
    if (render->eglCore_->EglContextInit(window, width, height)) {
        render->eglCore_->Background(); // 初始背景色渲染
    }
}

// 供 ArkTS 层调用的绘制方法
napi_value PluginRender::NapiDrawPattern(napi_env env, napi_callback_info info)
{
    // ... 获取 PluginRender 实例 ...
    render->eglCore_->Draw(hasDraw_);
    return nullptr;
}

OnSurfaceChangedCB回调触发画布大小更新，用来更新EGL大小：

void PluginRender::OnSurfaceChanged(OH_NativeXComponent *component,
                                    void *window) {
  char idStr[OH_XCOMPONENT_ID_LEN_MAX + 1] = {'\0'};
  uint64_t idSize = OH_XCOMPONENT_ID_LEN_MAX + 1;
  if (OH_NativeXComponent_GetXComponentId(component, idStr, &idSize) !=
      OH_NATIVEXCOMPONENT_RESULT_SUCCESS) {
    OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "Callback",
                 "OnSurfaceChanged: Unable to get XComponent id");
    return;
  }

  std::string id(idStr);
  PluginRender *render = PluginRender::GetInstance(id);
  uint64_t width;
  uint64_t height;
  OH_NativeXComponent_GetXComponentSize(component, window, &width, &height);
  if (render != nullptr) {
    render->eglCore_->UpdateSize(width, height);
  }
}

此外还有OnSurfaceDestroyed画布销毁以及DispatchTouchEvent事件触发等回调。

OpenGL绘制五角星

本文以官方五角星绘制为例，五角星的绘制采用了一种更具技巧性的几何分解方法，而不是直接定义十个顶点：

（1）几何分解

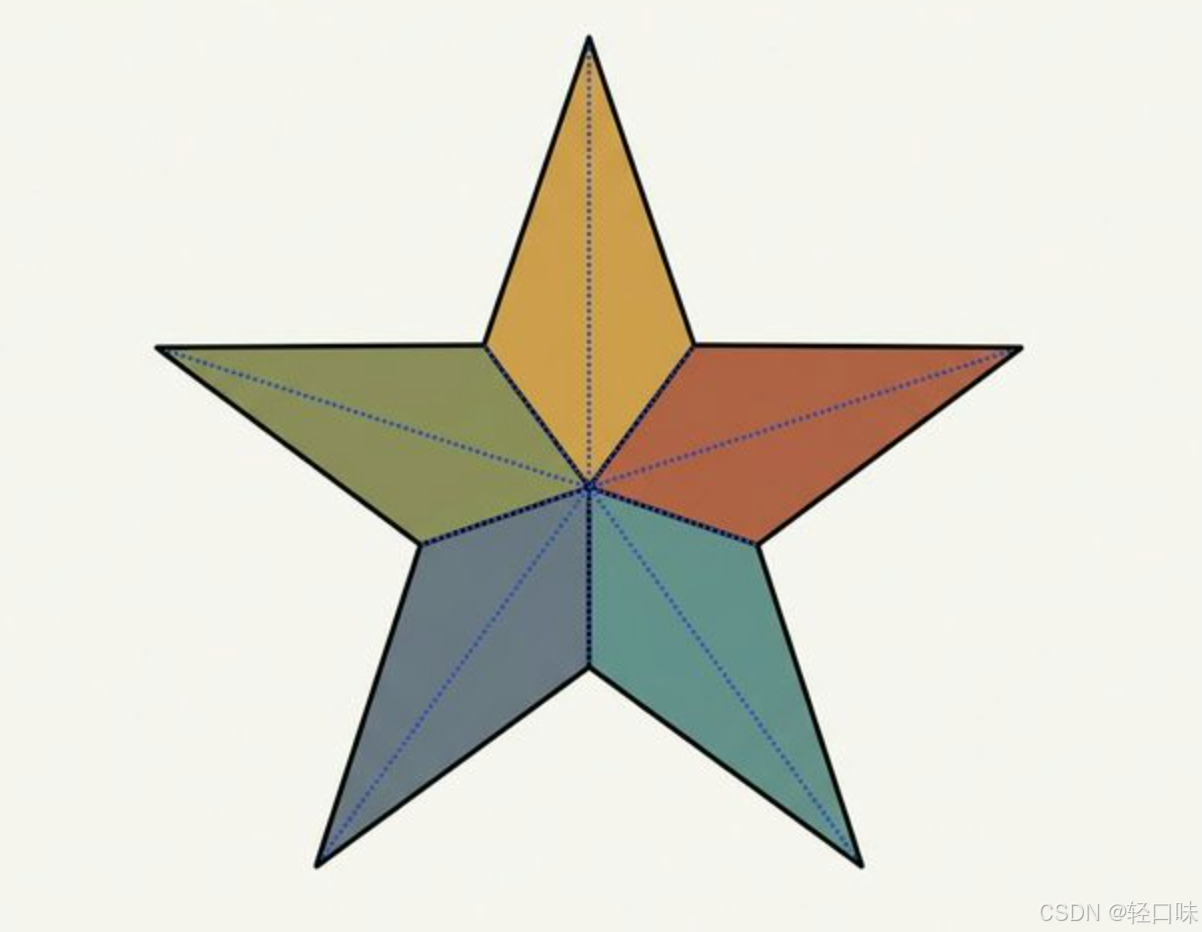

我们将五角星分解为 5 个完全相同的四边形（筝形）：

每个四边形由以下四个关键点组成：

• 中心点 (Center)：五角星的几何中心。
• 外顶点 (Tip)：五角星的五个尖角之一。
• 两个内顶点 (Shoulders)：连接外顶点与中心点的凹角处。

这种分解方式的优势在于，我们只需要关注其中一个“角”的几何构造，其余部分完全可以通过数学变换（旋转）得到。

（2）数学旋转与坐标变换

为了简化计算，我们首先计算出其中一个四边形的 4 个顶点坐标。然后利用旋转矩阵，将其绕中心点旋转 72 度（即 $2\pi /5$ 弧度），重复 4 次，即可得到完整的五角星。

相关的二维旋转逻辑封装在 Rotate2d 函数中：

void EGLCore::Rotate2d(GLfloat centerX, GLfloat centerY, GLfloat *rotateX, GLfloat *rotateY, GLfloat theta) {
  GLfloat tempX = cos(theta) * (*rotateX - centerX) - sin(theta) * (*rotateY - centerY);
  GLfloat tempY = sin(theta) * (*rotateX - centerX) + cos(theta) * (*rotateY - centerY);
  *rotateX = tempX + centerX;
  *rotateY = tempY + centerY;
}

（3）OpenGL 渲染基础与函数深度解析

理解项目中出现的每一个 OpenGL 函数及其参数，是掌握高性能图形渲染的核心：

• glViewport(x, y, width, height):
  • 作用: 设置视口（Viewport），即 OpenGL 最终将渲染内容映射到屏幕上的矩形区域。
  • 参数: (x, y) 是视口左下角的起始位置，(width, height) 是视口的像素大小。它完成了从规范化设备坐标（-1 到 1）到屏幕像素坐标的转换。
• glClearColor(r, g, b, a) & glClear(mask):
  • 作用: 前者设置用于清除颜色的“底漆”；后者执行实际的清除动作。
  • 参数: glClear 的 mask 通常为 GL_COLOR_BUFFER_BIT，表示清除颜色缓冲区。
• glUseProgram(program):
  • 作用: 激活指定的着色器程序对象。
  • 参数: program 是通过 glCreateProgram 链接生成的 ID。设置后，后续的顶点关联和绘制指令都在该程序下进行。
• glGetAttribLocation(program, name):
  • 作用: 获取顶点着色器中 attribute 变量（如 a_position）的槽位索引（Location）。
• glVertexAttribPointer(index, size, type, normalized, stride, pointer):
  • 作用: 描述顶点数据的内存布局，将 C++ 数组与着色器变量关联。
  • 参数:
    • index: 变量索引。
    • size: 每个顶点的分量数（如 (x, y) 取值为 2）。
    • type: 数据类型（如 GL_FLOAT）。
    • normalized: 是否对非浮点数据归一化。
    • stride: 步长，相邻顶点间的间隔字节数。
    • pointer: 指向内存中顶点数据的指针。
• glEnableVertexAttribArray(index):
  • 作用: 启用指定索引的顶点属性。默认情况下所有属性是禁用的，必须手动开启才能在绘制时生效。
• glVertexAttrib4fv(index, v):
  • 作用: 为指定的属性变量设置一个统一的（Uniform-like）常量值。在本项目中用于设置当前四边形的填充颜色。
• glDrawArrays(mode, first, count):
  • 作用: 渲染图元的终极指令。
  • 参数:
    • mode: 渲染模式。
    • first: 起始索引。
    • count: 顶点数量。
  • 绘制模式 (mode) 详解:
    • GL_POINTS: 绘制独立的孤立点。
    • GL_LINES: 按对连接顶点，绘制独立线段。
    • GL_LINE_STRIP: 连接所有顶点，绘制一条连续线条。
    • GL_LINE_LOOP: 连成线段并闭合首尾。
    • GL_TRIANGLES: 每三个顶点构成一个独立三角形。
    • GL_TRIANGLE_FAN（本项目使用）: 以第一个顶点为公共中心，连接后续所有顶点形成星扇形区域，非常适合绘制五角星这类凸多边形或复杂多边形的子集。

（4）绘制流程详细拆解：从 ExecuteDraw 到 GPU

核心绘制数据流向如下：

1. 映射数据: 通过 glVertexAttribPointer 将 C++ 内存中的 shapeVertices 映射给着色器的 position 槽位。
2. 触发绘制: 调用 glDrawArrays，GPU 根据当前绑定的程序、顶点数据和绘制模式（扇形填充）进行光栅化渲染。
3. 循环迭代: 主循环执行 5 次，每次旋转角度并调用 ExecuteDraw：

// 示例逻辑：五个部分依次绘制，每个部分使用调色盘中对应的颜色
GLfloat rad = M_PI / 180 * 72; // 72度
for (int i = 0; i < 5; ++i) {
    Rotate2d(centerX, centerY, &rotateX, &rotateY, rad * i); // 旋转数学计算
    // ... 映射顶点、设置颜色并触发绘制 ...
    ExecuteDraw(position, DRAW_PALETTE[i], shapeVertices, sizeof(shapeVertices));
}

完整绘制代码：

void EGLCore::Draw(int &hasDraw) {
  flag_ = false;
  OH_LOG_Print(LOG_APP, LOG_INFO, LOG_PRINT_DOMAIN, "EGLCore", "Draw");
  GLint position = PrepareDraw();
  if (position == POSITION_ERROR) {
    OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "EGLCore",
                 "Draw get position failed");
    return;
  }

  // 绘制背景
  if (!ExecuteDraw(position, BACKGROUND_COLOR, BACKGROUND_RECTANGLE_VERTICES,
                   sizeof(BACKGROUND_RECTANGLE_VERTICES))) {
    OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "EGLCore",
                 "Draw execute draw background failed");
    return;
  }

  // 将五角星分为五个四边形，计算其中一个四边形的四个顶点
  GLfloat rotateX = 0;
  GLfloat rotateY = FIFTY_PERCENT * height_;
  GLfloat centerX = 0;
  // Convert DEG(54° & 18°) to RAD
  GLfloat centerY = -rotateY * (M_PI / 180 * 54) * (M_PI / 180 * 18);
  // Convert DEG(18°) to RAD
  GLfloat leftX = -rotateY * (M_PI / 180 * 18);
  GLfloat leftY = 0;
  // Convert DEG(18°) to RAD
  GLfloat rightX = rotateY * (M_PI / 180 * 18);
  GLfloat rightY = 0;

  // 确定绘制四边形的顶点，使用绘制区域的百分比表示
  const GLfloat shapeVertices[] = {
      centerX / width_, centerY / height_, leftX / width_,  leftY / height_,
      rotateX / width_, rotateY / height_, rightX / width_, rightY / height_};

  // 绘制图形 (第一个部分)
  if (!ExecuteDraw(position, DRAW_PALETTE[0], shapeVertices,
                   sizeof(shapeVertices))) {
    OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "EGLCore",
                 "Draw execute draw shape failed");
    return;
  }

  // Convert DEG(72°) to RAD
  GLfloat rad = M_PI / 180 * 72;
  // Rotate four times
  for (int i = 0; i < NUM_4; ++i) {
    // 旋转得其他四个四边形的顶点
    Rotate2d(centerX, centerY, &rotateX, &rotateY, rad);
    Rotate2d(centerX, centerY, &leftX, &leftY, rad);
    Rotate2d(centerX, centerY, &rightX, &rightY, rad);

    // 确定绘制四边形的顶点，使用绘制区域的百分比表示
    const GLfloat shapeVertices[] = {
        centerX / width_, centerY / height_, leftX / width_,  leftY / height_,
        rotateX / width_, rotateY / height_, rightX / width_, rightY / height_};

    // 绘制图形 (后续四个部分)
    if (!ExecuteDraw(position, DRAW_PALETTE[i + 1], shapeVertices,
                     sizeof(shapeVertices))) {
      OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "EGLCore",
                   "Draw execute draw shape failed");
      return;
    }
  }

  // 结束绘制
  if (!FinishDraw()) {
    OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "EGLCore",
                 "Draw FinishDraw failed");
    return;
  }
  hasDraw = 1;

  flag_ = true;
}

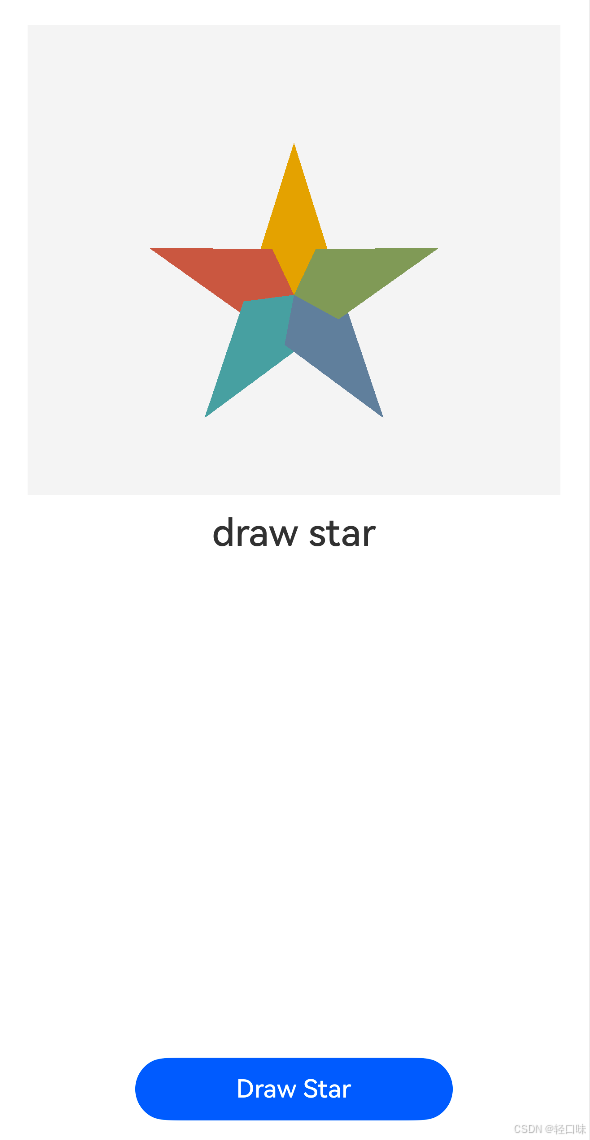

绘制效果：

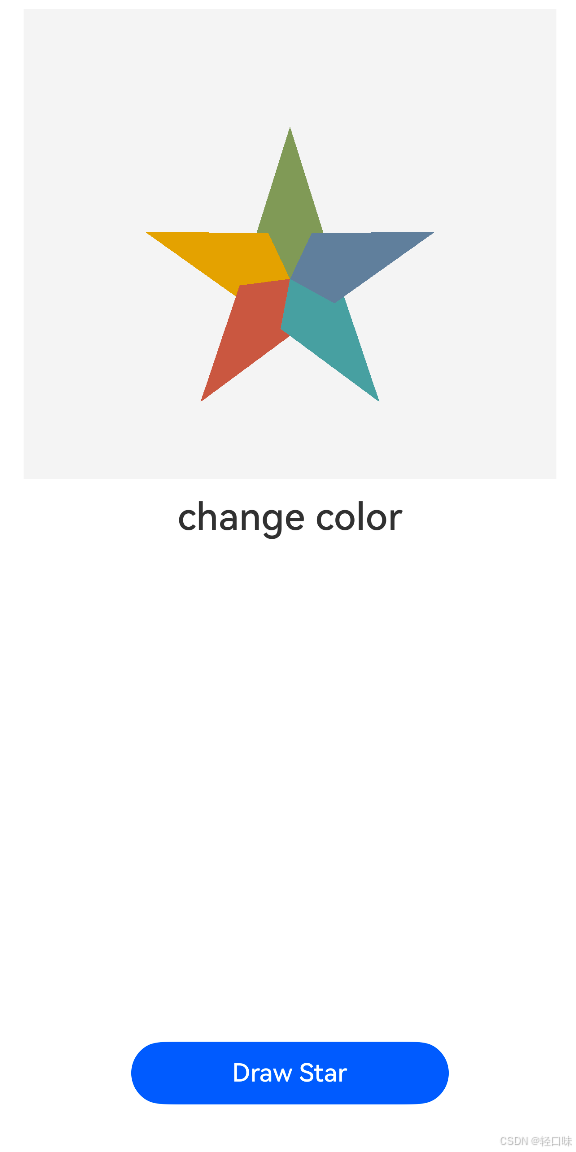

当点击切换颜色时修改颜色数组即可，修改颜色后效果：

多个XComponent验证

前面文章介绍过，当ArkTS层有多个XComponent时，C++中的Init函数会被调用多次，我们在Init函数中增加日志验证：

static napi_value Init(napi_env env, napi_value exports) {
  PluginManager::GetInstance()->Export(env, exports);
  return exports;
}

void PluginManager::Export(napi_env env, napi_value exports) {
    OH_LOG_Print(LOG_APP, LOG_ERROR, LOG_PRINT_DOMAIN, "PluginManager",
                 "Export start");
	//...
}

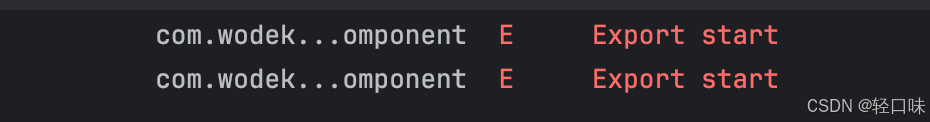

日志确实被打印了两次：
![[HarmonyOS 6 自定义人脸识别模型3：OH_NativeXComponent基于OpenGL绘制-3.png]]

总结

通过 OH_NativeXComponent 结合 OpenGL，我们可以完全掌管 UI 组件的像素级渲染。核心步骤在于：

1. 环境配置：利用 EGL 准备好渲染所需的 Surface 和 Context。
2. 数据交互：在 C++ 层根据具体业务逻辑（如本文中的星形图案绘制）计算顶点和颜色。
3. 渲染呈现：通过 OpenGL ES 指令绘制并利用 eglSwapBuffers 同步到 native 窗口。

掌握了这一套 OpenGL 渲染流程，我们就具备了在 HarmonyOS 上开发高性能游戏、自定义视觉特效乃至复杂的人脸特征点可视化的基础能力。示例代码地址：https://github.com/qingkouwei/NativeXComponent
