HarmonyOS 6 原生图表库 qCharts 深度解析：高性能、全场景交互的 ArkUI 实战

1. 前言：为什么我们需要鸿蒙原生图表库？

在移动应用开发中，数据可视化是不可或缺的一环。无论是金融类应用的盘口走势、运动健康应用的步数统计，还是企业级应用的报表分析，图表都是最直观的表达方式。随着 HarmonyOS 生态的快速发展，开发者对“原生、流畅、深交互”的图表库需求日益迫切。

虽然市面上存在一些跨平台的方案，但在 HarmonyOS 上，为了获得极致的性能体验和与系统深度集成的交互逻辑，原生开发方案无疑是最佳选择。qCharts 正是在这种背景下诞生的。它是一个完全基于 ArkTS 和 ArkUI 开发的鸿蒙原生图表库，参考了经典的 HelloCharts-Android、XCL-Charts 和 MPAndroidChart 的优秀设计理念，并针对鸿蒙系统的渲染引擎和属性动画进行了深度重构与优化。

本文将从 qCharts 的核心能力、架构设计到其对 HarmonyOS 原生能力的运用，进行全方位的深度解析。

2. 核心能力展示：不仅仅是展示数据

qCharts 并非简单的绘图工具，它旨在提供一套标准、灵活且高性能的图表解决方案。目前，qCharts 已支持 11 种主流图表类型，涵盖了绝大多数业务场景。

折线图 柱状图 饼图
在这里插入图片描述 在这里插入图片描述 在这里插入图片描述

[!TIP]
插图建议：此处建议放置一张包含多种图表类型的全景效果图，展示 qCharts 的视觉多样性。

2.1 丰富的图表家族

  • 折线图 (LineChart)：支持多线对比、平滑曲线（Cubic Line）、面积填充。

    • 在这里插入图片描述

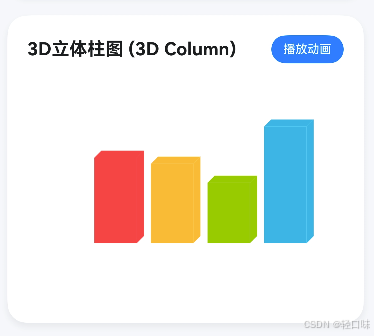

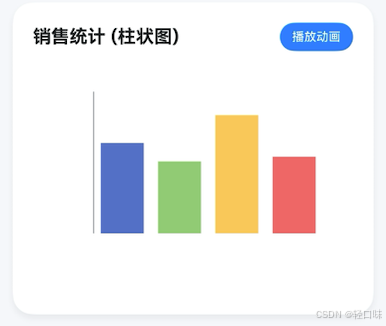

  • 柱状图 (ColumnChart)：支持标准模型、堆叠模式（Stacked）、3D 立体效果以及横向/背向展示。
    -在这里插入图片描述

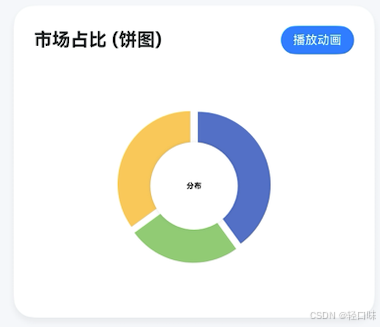

  • 饼图 (PieChart)：支持 3D 视觉、玫瑰图、圆环设计、中心空心及多层文字。

    • 在这里插入图片描述

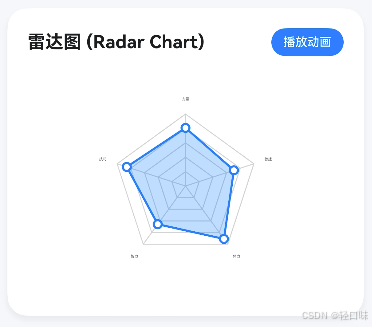

  • 雷达图 (RadarChart)：适用于多维度评估，支持自定义维度的刻度和网格。

    • 在这里插入图片描述

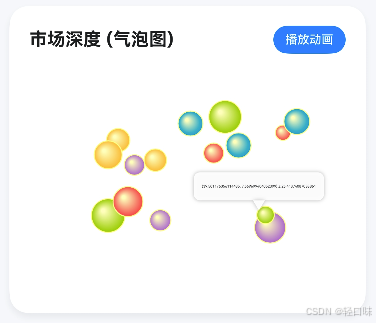

  • 气泡图 (BubbleChart)：展示三维数据关系，自带径向渐变，视觉深度感极强。

    • 在这里插入图片描述

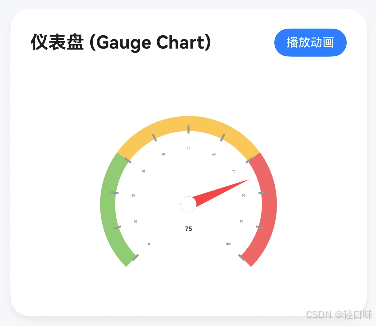

  • 特殊图表：包括漏斗图（转化分析）、仪表盘（进度展示）、范围柱图（区间波动）、圆形进度（多层环形）以及象限图（分布分析）。

    • 在这里插入图片描述

2.2 深度交互体验

在 HarmonyOS 上，交互的流畅度是衡量应用品质的关键。qCharts 支持：

  • 缩放与平移：支持流畅的双指捏合缩放（Pinch-to-zoom）和单指拖拽平移。特别优化了焦点缩放逻辑，即缩放中心点始终跟随手指位置，让操作更加自然。
  • 点击选中与 Tooltip：支持精准的碰撞检测，用户轻触数据点或柱体时，会立即高亮并弹出详细的数据浮窗（Tooltip）。
  • 动效演变：内置动画引擎，支持数据更新时的平滑过渡。例如，当折线图的数据点发生变化时，点位会以动画形式平滑“滑动”到新位置，而非生硬跳变。

3. 架构设计：高性能背后的“底座”

qCharts 的内部架构设计遵循了“数据与渲染解耦、层级清晰、职责单一”的原则。这种设计不仅提升了渲染效率，也极大地增强了库的可扩展性。

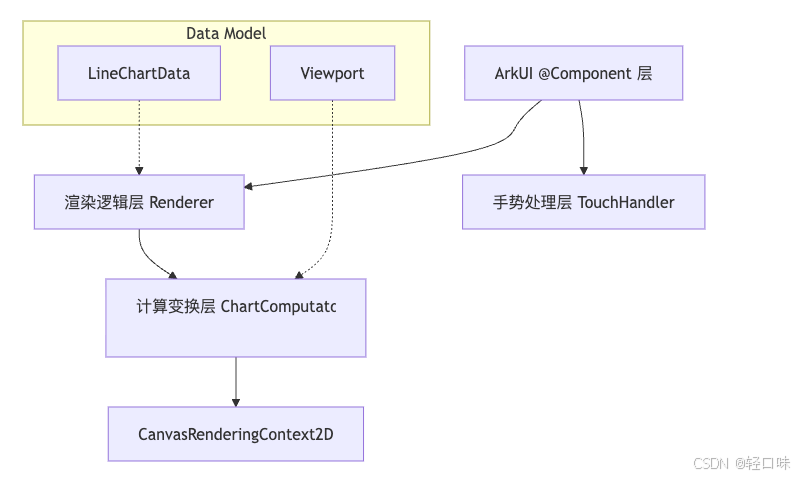

3.1 核心分层设计

为了支撑高性能，qCharts 的内部架构设计遵循了“数据与渲染解耦、层级清晰、职责单一”的原则。

在这里插入图片描述

  • 模型层 (Model)：定义了各种图表的数据结构，如 LineChartData、PointValue、Axis、Viewport 等。这些模型纯粹负责持有数据和配置。
  • 渲染层 (Renderer)：这是图表库的心脏。每种图表都有对应的 Renderer类（如 LineChartRenderer）。它直接操作 CanvasRenderingContext2D 进行绘制。这种模式类似于游戏开发中的渲染循环，确保了每一帧的绘制都是高效的。
  • 计算层 (Computator)：即 ChartComputator。它负责处理复杂的数学变换，将抽象的业务数据（Data Units）转换为屏幕上的像素坐标（Pixel Coordinates）。它管理着两个关键矩形：Viewport（用户当前看到的数轴范围）和 ContentRect（图表在屏幕上的实际绘制区域）。
  • 组件层 (Component)：利用 ArkUI 的 @Component 装饰器封装成标准的自定义组件。开发者只需在页面中声明 LineChart({ chartData: this.data }) 即可使用。

3.2 坐标转换逻辑：数据与像素的桥梁

在自定义绘图中，坐标计算是最容易出错且影响性能的地方。qCharts 通过 ChartComputator 统一接管了这一逻辑。

Screen (Canvas) Renderer ChartComputator DataPoint (x, y) Screen (Canvas) Renderer ChartComputator DataPoint (x, y) 输入业务坐标 计算 Viewport 占比 映射到 ContentRect 像素 返回 RawX, RawY 执行 Canvas 绘制指令
// 伪代码示例：将数据 X 映射为屏幕物理 X
public computeRawX(valueX: number): number {
    const deltaX = valueX - this.currentViewport.left;
    const ratio = deltaX / (this.currentViewport.right - this.currentViewport.left);
    return this.contentRect.left + (this.contentRect.width() * ratio);
}

通过这种高度抽象的映射，无论是缩放、平移还是改变屏幕分辨率，渲染层都无需修改代码，只需重新从计算层获取转换后的坐标即可。

4. 鸿蒙原生能力深度融合

qCharts 能够表现出色，很大程度上得益于对 HarmonyOS 系统底层能力的充分利用。

4.1 Canvas 高性能绘制

HarmonyOS 的 Canvas 组件提供了亚像素级的绘制能力。qCharts 充分利用了其 CanvasRenderingContext2D 接口：

  • 混合绘制：通过 beginPath、bezierCurveTo、fill、stroke 等原生指令，qCharts 能够实现复杂的视觉效果。
  • 离屏缓冲构想：在处理超大数据量（如万级数据点）时，qCharts 的架构支持未来通过离屏绘制（Offscreen Canvas）进一步减少主线程占用，虽然目前版本已足够流畅。
  • 径向渐变 (Radial Gradient)：在气泡图中，利用 createRadialGradient 创建立体质感，这在传统 ArkUI 通用组件中很难实现如此精细的控制。

4.2 ArkUI 多手势并行（GestureGroup）

图表的交互往往是多样的。用户可能在平移过程中突然进行缩放。qCharts 利用了 ArkUI 的 GestureGroup 配合 GestureMode.Parallel，实现了缩放和平移的无缝切换：

// ArkUI 组合手势实战
.gesture(
  GestureGroup(GestureMode.Parallel,
    PanGesture() // 处理单指平移
      .onActionUpdate((event: GestureEvent) => {
        this.touchHandler.handleTouchMove(event.fingerList[0].localX, event.fingerList[0].localY);
        this.drawChart();
      }),
    PinchGesture() // 处理双指缩放
      .onActionUpdate((event: GestureEvent) => {
        this.touchHandler.handlePinch(event.scale, event.pinchCenterX, event.pinchCenterY);
        this.drawChart();
      })
  )
)

这种原生的手势处理逻辑，比通过监听 onTouch 事件自行计算偏移量要准确且稳定得多。

4.3 状态管理与数据驱动（@State & @Watch）

得益于 ArkTS 的响应式特性，qCharts 内部大量使用了状态管理来驱动 UI。当 chartData 或相关的属性发生变化时，通过 @Watch 装饰器触发重新计算和绘制。
这种数据双向绑定的机制，使得图表能够实时响应业务逻辑的变更，例如动态调整轴范围、切换颜色主题等。

4.4 响应式布局适配（onAreaChange & onReady）

在鸿蒙设备的多态性（如折叠屏、平板）中，图表必须具备良好的自适应能力。qCharts 监听 onAreaChange 事件，实时获取组件的测量宽高：

Canvas(this.context)
  .width('100%')
  .height('100%')
  .onAreaChange((oldValue: Area, newValue: Area) => {
    this.chartWidth = Number(newValue.width);
    this.chartHeight = Number(newValue.height);
    // 自动调整内部计算器的物理边界
    this.computator.setContentRect(this.chartWidth, this.chartHeight, 60, 20, 30, 60);
    this.drawChart();
  })

结合计算层的逻辑，无论屏幕如何旋转或拉伸，图表都能保证不失真地自适应填充。

5. 快速上手：三步实现专业级图表

5.1 初始化数据模型

首先，我们需要定义图表的数据。以折线图为例：

// 1. 创建数据点
let values: PointValue[] = [
    new PointValue(0, 10),
    new PointValue(1, 25),
    new PointValue(2, 10),
    new PointValue(3, 30),
];

// 2. 封装成线条，并自定义样式
let line = new ChartLine(values)
    .setColor('#007DFF') // 鸿蒙经典蓝色
    .setHasPoints(true)  // 显示数据点
    .setCubic(true)      // 开启平滑曲线
    .setFilled(true);    // 开启面积填充

// 3. 构建 LineChartData
let lineData = new LineChartData([line]);

5.2 配置坐标轴

qCharts 的坐标轴支持高度自定义：

let axisY = new Axis().setHasLines(true).setName("访问量 (PV)");
axisY.setFormatter({
    formatValue(value: number): string {
        return value.toFixed(0) + "万";
    }
});
lineData.setAxisYLeft(axisY);

5.3 在页面中调用

@Entry
@Component
struct Index {
  @State data: LineChartData = ...; // 传入初始化后的数据

  build() {
    Column() {
      LineChart({ chartData: this.data })
        .width('90%')
        .height(300)
    }
  }
}

6. 实战避坑与性能优化建议

在开发 qCharts 过程中，我也总结了一些鸿蒙 Canvas 绘制的优化点，分享给各位开发者：

  1. 减少 context 重复设置：Canvas 的 save() 和 restore() 是一对开销较大的操作，应只在必要（如改变全局裁剪区域或坐标系偏移）时使用。
  2. 路径复用：在绘制多条折线时，尽量复用一套计算逻辑，减少 beginPath() 的频率。
  3. 数据预处理：在 aboutToAppear 或后台线程完成数据清洗和初次变换，避免在 onDraw 这一渲染帧内执行复杂的数学运算。
  4. 合理利用动画进度：qCharts 的动画是通过对数据值进行插值计算实现的。在 120Hz 刷新率的鸿蒙设备上，建议将动画分片控制在 16ms 以内，以保证丝滑感。

7. 总结

qCharts 的目标是成为鸿蒙生态中最易用、功能最强大的原生图表库。通过对 ArkTS、ArkUI 和底层 Canvas 引擎的深入打磨，qCharts 已经在金融、医疗、物联网等多个领域展现了其强大的适应力。

目前，qCharts 已正式开源。我们欢迎更多的开发者参与进来，共同打磨细节，适配更多复杂场景。在未来的版本中，我们将探索 3D 柱图的深度定制、更多维度的组合图表以及更智能的数据自适应算法。

一起拥抱鸿蒙，构建更美的数据可视化世界！

[!TIP]
项目地址：Github/qCharts
