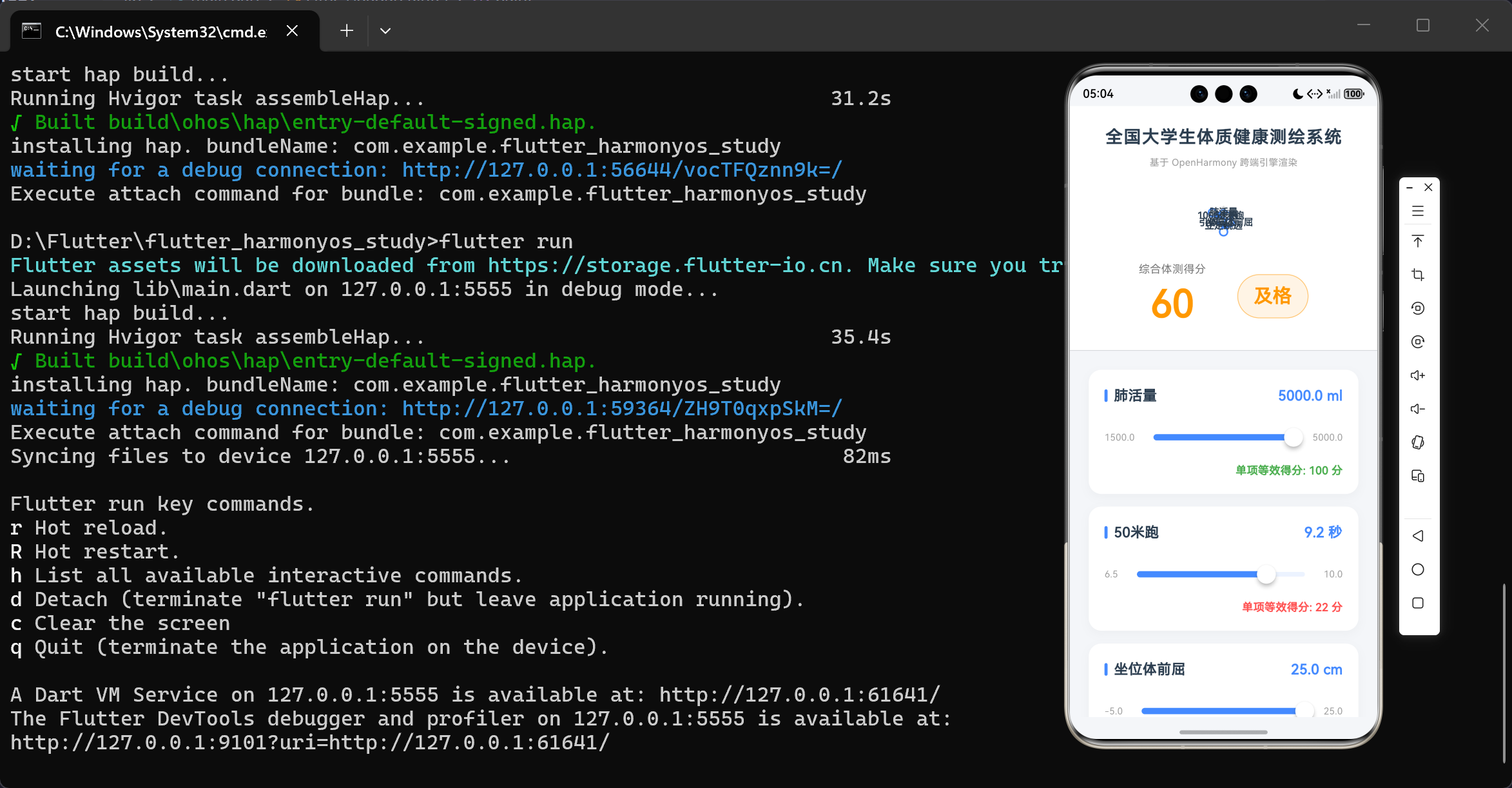

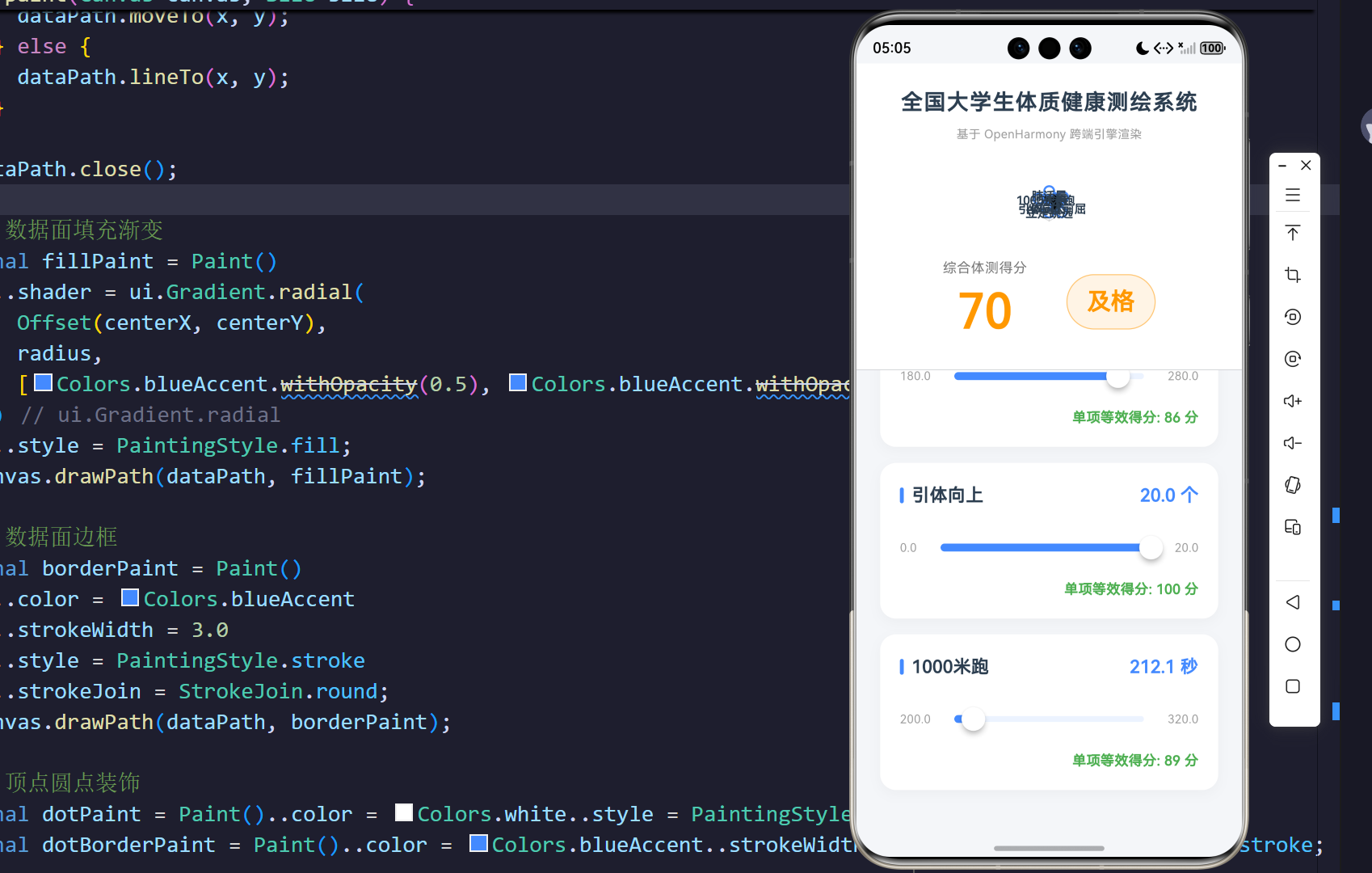

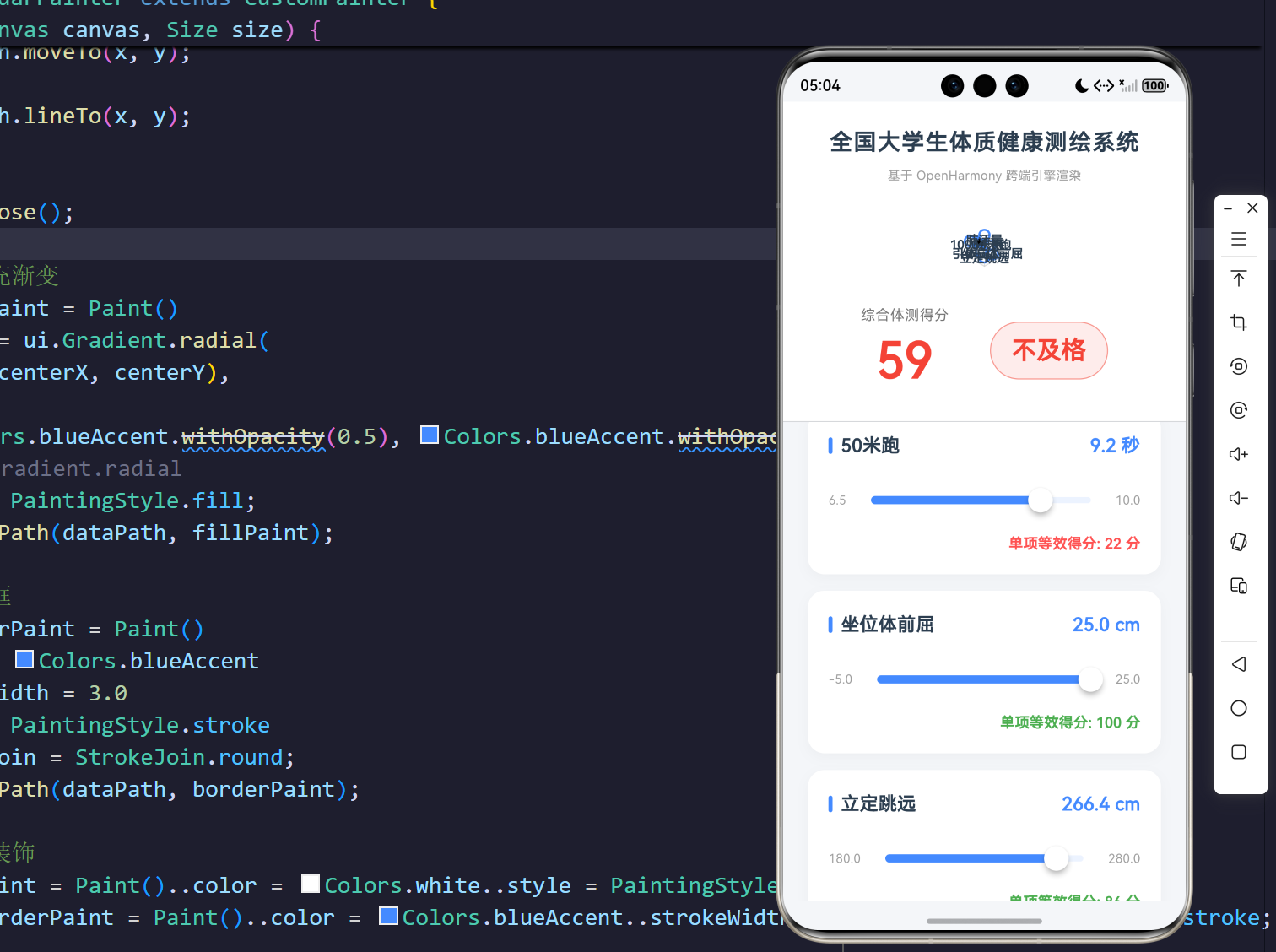

演示效果

引言：体质健康测试数字化的时代必然与跨端架构使命

在构建高质量现代教育体系的宏伟进程中，大学生的体质健康始终是强国战略与教育改革的核心关切。长久以来，“体质健康测试（简称体测）”面临着数据分散、反馈滞后、可视化维度匮乏等痛点。成绩仅仅以冷冰冰的 Excel 表格形式蛰伏在教务系统的底层数据库中，缺乏直观的个体能力画像，难以有效指导学生进行针对性的体育锻炼。

伴随开源鸿蒙（OpenHarmony）在教育物联网（AIoT）、校园智能穿戴设备生态中的迅速崛起，全场景跨端协同的“教育-健康”数字基座已初具雏形。本文立足于这一时代背景，放弃传统的、基于枯燥列表的 CRUD 界面，转而运用跨端 UI 框架 Flutter 的底层图形引擎（Skia/Impeller），打造了一座极具现代运动风格、支持实时动态重绘的**“大学生体质健康测试全景测绘台”**。

通过本系统，受测学生的肺活量、50米冲刺、长跑耐力、柔韧性等多维体能指标将被抽象映射至一座高精度的几何雷达图中。每一项指标的微小变动，都将驱动庞大状态机内齿轮的转动，进而呈现出极其平滑且震撼视觉的弹簧（Elastic）响应式重绘。

系统宏观架构：从数据孤岛到全景多维测绘

要构建这样一个健壮、自洽且高度响应的架构体系，必须对业务逻辑与视图渲染进行严密的隔离与调度设计。我们采用领域驱动（DDD）思想对整个体质健康测试闭环进行对象化剥离。

核心领域对象 UML 类图映射

在系统引擎的内部流转中，数据模型、视图状态机、底层图形绘制器构成了互相解耦又高度协作的铁三角，其依赖关系可通过以下 Mermaid 类图进行深层次解析：

在此模型中，FitnessItem 作为单项体测能力的领域模型，内化了关于“绝对值向标准化百分制得分转换”的业务逻辑（例如跑步耗时越短，其标准化分数应越高）。CollegeFitnessDashboard 作为统筹级控制器，捕获用户的交互事件，并通过 AnimationController 的生命周期，通知底层 Canvas 画布 FitnessRadarPainter 执行像素级的覆盖重绘。

核心数学模型：多维雷达图的极坐标与笛卡尔几何映射

在雷达图的可视化绘制环节，最大的技术挑战在于：如何将 n 个不同维度的体能指标，完美均匀地散射至一个二维平面空间，并保证其包络面积能准确反映受测者的综合素质？

这需要借助高等几何学中的极坐标系（Polar Coordinate System）向笛卡尔坐标系（Cartesian Coordinate System）的仿射转换方程。

数学几何转换方程式推演

假设我们需要展示 $n$ 个体侧项目，将一个全角圆面 $2\pi$ 均匀分割，则相邻两坐标轴之间的夹角步长 $\Delta \theta$ 为：
$$\Delta \theta =\frac{2\pi }{n}$$

为了确保雷达图的第一个能力轴（通常为最核心的爆发力或肺活量）垂直向上指向正北方向，我们需将初始方位角偏置 $-\frac{\pi }{2}$。对于第 $i$ 个项目，其所在的射线角度 ${\theta }_i$ 为：
$${\theta }_i=i\cdot \Delta \theta -\frac{\pi }{2},i\in [0,n-1]$$

给定该项目的标准化能力系数 $S_i\in [0,1]$ 以及雷达图的最大半径 $R$，结合 Flutter Animation 传递的动态插值因子 $\alpha (t)\in [0,1]$（用于呈现中心弹开动画），第 $i$ 个顶点的最终平面坐标 $(X_i,Y_i)$ 必然满足如下方程组：

$$\{\begin{array}{l}{X}_i=X_{center}+R\cdot S_i\cdot \alpha (t)\cdot \cos ({\theta }_i)\\ Y_i=Y_{center}+R\cdot S_i\cdot \alpha (t)\cdot \sin ({\theta }_i)\end{array}$$

当所有的 $(X_i,Y_i)$ 被 Path 对象首尾相连时，即生成了当前时刻体能属性的绝对包络几何面。

核心工程代码深度剖析矩阵

我们将整座测绘台从解剖学的角度分为四大核心系统，并对关键源码进行详尽透视。

代码剖析一：正向与逆向评分基准化逻辑

在真实的体测场景中，成绩分为“正向激励（肺活量、跳远距离越大越好）”与“逆向激励（50米耗时越短越好）”。这是模型转换的基础。

  /// 获取归一化的得分占比 (0.0 - 1.0)
  double get normalizedScore {
    if (isReverse) {
      if (currentValue <= minVal) return 1.0;
      if (currentValue >= maxVal) return 0.0;
      // 逆向：耗时越接近上限（慢），得分越低
      return 1.0 - ((currentValue - minVal) / (maxVal - minVal));
    } else {
      if (currentValue <= minVal) return 0.0;
      if (currentValue >= maxVal) return 1.0;
      // 正向：数值越高，得分越接近 1.0
      return (currentValue - minVal) / (maxVal - minVal);
    }
  }

逻辑推敲： 此段代码以高度内聚的设计模式封装在领域对象 FitnessItem 内部，外界对成绩的呈现与雷达绘制无需二次计算判断。isReverse 的引入构成了“长跑/短跑”等特殊计量单位逻辑的完美自洽。

代码剖析二：基于三角函数的雷达图形貌重塑

在 CustomPainter 中，利用前文提及的几何数学方程进行底层像素填充。这决定了测绘台最为核心的视觉表现力。

    final dataPath = Path();
    for (int i = 0; i < count; i++) {
      // 减去 pi/2 让顶点从上方正中开始起步
      final angle = i * angleStep - pi / 2;

      // 结合动画系数 animationValue，实现从中心弹出的效果
      final scoreRadius = radius * items[i].normalizedScore * animationValue;
      final x = centerX + scoreRadius * cos(angle);
      final y = centerY + scoreRadius * sin(angle);

      if (i == 0) {
        dataPath.moveTo(x, y);
      } else {
        dataPath.lineTo(x, y);
      }
    }
    dataPath.close();

    // 数据面填充渐变遮罩处理
    final fillPaint = Paint()
      ..shader = ui.Gradient.radial(
        Offset(centerX, centerY), radius,
        [Colors.blueAccent.withOpacity(0.5), Colors.blueAccent.withOpacity(0.1)],
      )
      ..style = PaintingStyle.fill;
    canvas.drawPath(dataPath, fillPaint);

深度探讨： 雷达图并非冷冰冰的线框，而是通过 ui.Gradient.radial 注入了具有向心扩散感的放射状光谱。更精妙的是 animationValue 变量与半径向量的直接相乘——这使得我们在触发任何数据更新时，不需要操作复杂的矩阵形变，仅仅依靠数值在时间轴上的阻尼拉伸，就能获得绝佳的交互动画效果。

代码剖析三：自适应终端设备的弹性坍缩布局

作为面向开源鸿蒙生态的跨平台体系，我们面对的绝不仅是一部直板手机，更可能是平板、PC与折叠大屏。LayoutBuilder 是对抗碎片化设备的唯一铁壁。

            child: LayoutBuilder(
              builder: (context, constraints) {
                final bool isDesktop = constraints.maxWidth > 800;
                if (isDesktop) {
                  return Row(
                    children: [
                      // 横屏：雷达图与滑块左右分栏并列展示
                      Expanded(flex: 4, child: _buildVisualPanel()),
                      const VerticalDivider(width: 1, color: Colors.black12),
                      Expanded(flex: 5, child: _buildDataEntryPanel()),
                    ],
                  );
                } else {
                  return Column(
                    children: [
                      // 竖屏：极具张力的上下级联坍缩
                      Expanded(flex: 4, child: _buildVisualPanel()),
                      const Divider(height: 1, color: Colors.black12),
                      Expanded(flex: 6, child: _buildDataEntryPanel()),
                    ],
                  );
                }
              },
            ),

架构哲学： 这是响应式框架中最经典的“水流”（Fluid）设计范式。当宽度突破临界阈值 800px 时，系统会自动从上下的 Column 瀑布流坍缩转变为左右对峙的 Row 横向展开。这确保了体侧数据表无论在讲台上的大屏投影，还是教练手持的终端上，均能获得最匹配眼动轨迹的沉浸式排版体验。

代码剖析四：状态机与弹性动画曲线融合机制

每一次滑动数据输入滑块，数字跳动之余，如何让界面产生具有物理韧性的呼吸反馈？这就必须请出 AnimationController。

  @override
  void initState() {
    super.initState();
    _animationController = AnimationController(
      vsync: this,
      duration: const Duration(milliseconds: 1200),
    );
    // 注入弹性阻尼缓动曲线
    _radarAnimation = CurvedAnimation(parent: _animationController, curve: Curves.elasticOut);
    _animationController.forward();
  }

  void _updateScore(int index, double newValue) {
    setState(() {
      _fitnessItems[index].currentValue = newValue;
      // 重置并再度激发雷达图的形变重组
      _animationController.reset();
      _animationController.forward();
    });
  }

系统机理： 在此阶段，当教员拖动某一项目的分数滑块触发 _updateScore 时，状态管理器（setState）强行接管了组件树的脏检查。此时，_animationController.reset() 瞬间将插值状态拍回原点，而后沿着 Curves.elasticOut （具有弹簧回弹物理特性的缓动函数）在 1200 毫秒内迅猛展开，赋予了数据极强的物理实体冲击感。

状态管理与微观事件流转图谱

为了进一步从全景角度透视用户交互行为如何在内部引起一系列多米诺骨牌般的链式渲染响应，以下流转图谱展示了系统底层完整的状态消化回路：

行业展望与开源鸿蒙生态的深度融合

此“体质健康测试全景测绘台”并非封闭之作，而是为未来的万物互联环境预留了广阔的数据接入端口。借助于开源鸿蒙系统的分布式软总线协议（Distributed SoftBus），未来学生的 50 米冲刺与长跑心率不再需要人工推拉滑块，而是可以通过智能手环或智能跑道传感器，进行纳秒级的无感同步推送。

我们在本次跨平台重构中，剥离了枯燥的表单框架，构建起了极具弹性视觉语言和数学美感的图形引擎矩阵。以工程学的深思去关切学生的体质成长，以架构的张力去回应体育信息化的刚需，这正是我们追求极致全栈跨端架构探索中所应当承担的崇高时代使命与工程哲学体现。
