一、啥场景需要 resizable

图片要适配不同尺寸容器时，直接拉伸容易导致关键区域变形。比如圆角、边框、图案细节这些地方一旦拉伸，视觉效果就崩了。

典型例子：聊天消息气泡。气泡背景要随内容长度和高度动态调整，但四周圆角和小三角指示符不能变形。

Image 组件的 resizable 属性能精准指定图片的可拉伸区域和固定区域，确保不同尺寸容器里都能保持好效果。

本文用两个场景讲 resizable：

• 聊天消息气泡
• 可拉伸占位图（中间 Logo 不变形）

二、实现原理：固定区域和可拉伸区域

resizable 核心原理：用特定规则划分图片固定区域和可拉伸区域。拉伸时只拉伸可拉伸区域，固定区域保持原始尺寸形态不变。

resizable 参数类型是 ResizableOptions，有两种方案：

• slice：九宫格方式
• lattice：网格矩阵方式

slice 方式：九宫格

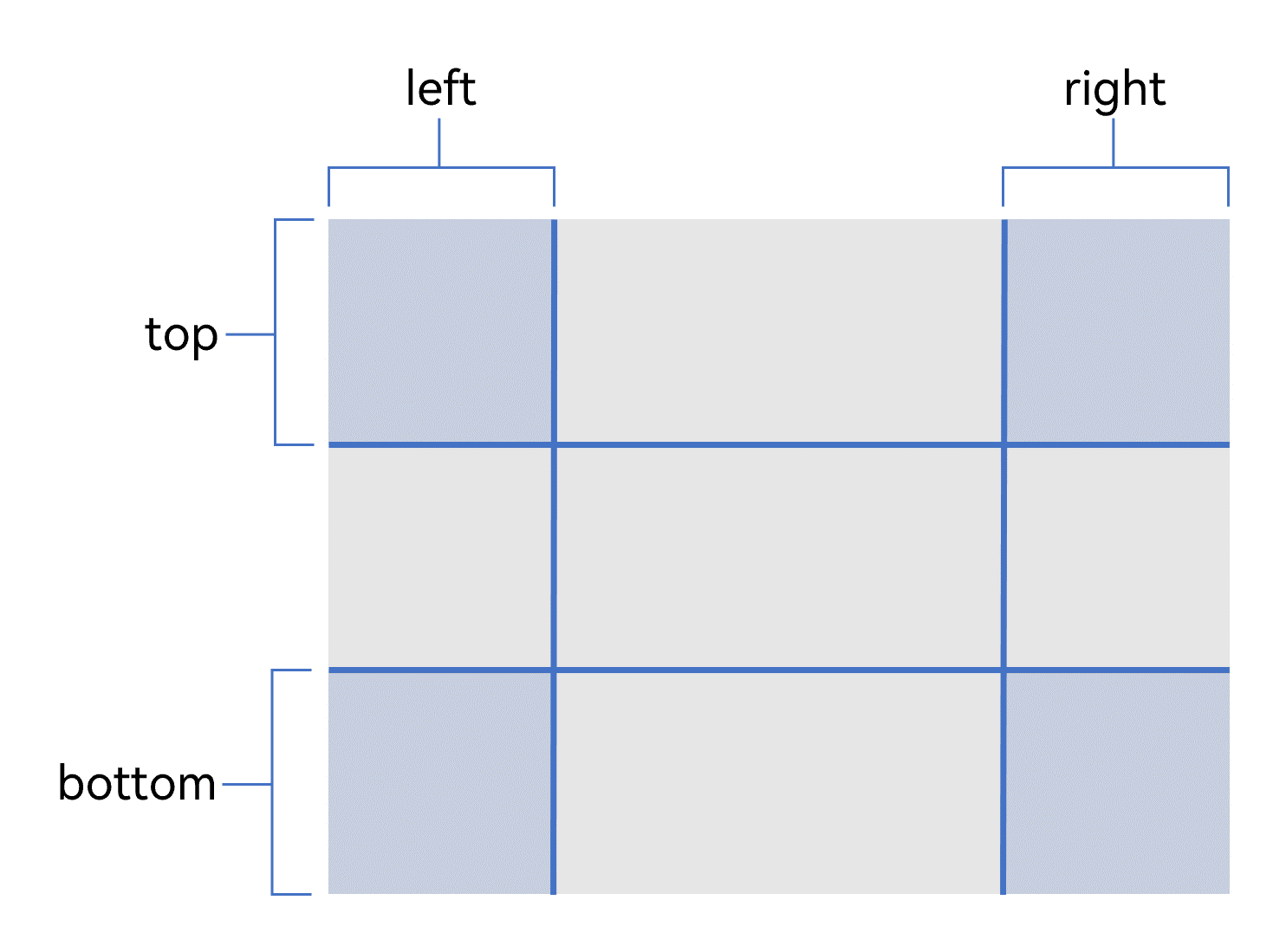

通过 slice 参数指定原图片上下左右四个方向偏移值（px），把图片划分为九宫格布局：

• 四个角区域为固定区域
• 其余为可拉伸区域

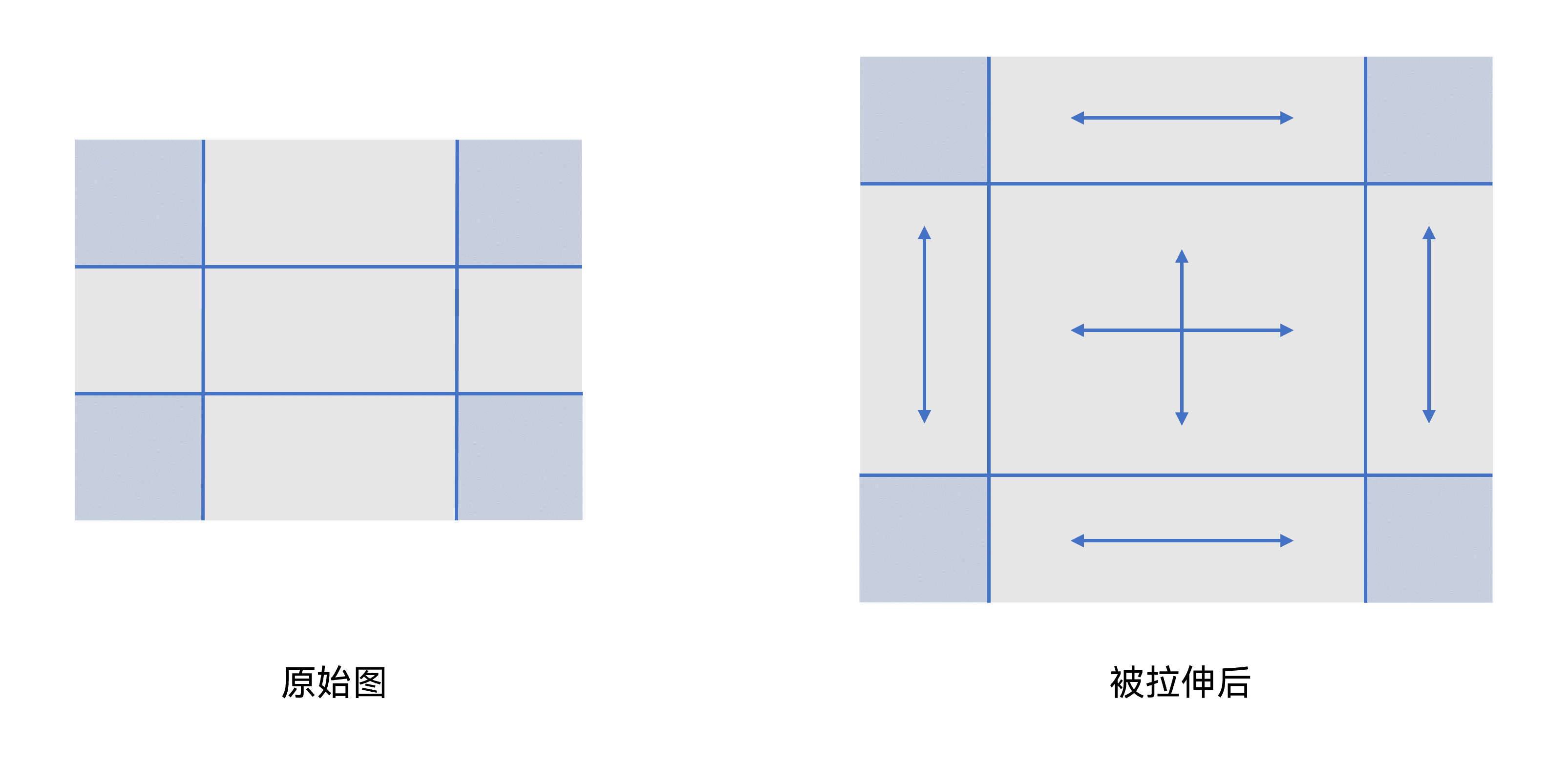

拉伸时各区域效果：

• 四个角保持固定宽高
• 中间区域可上下左右拉伸
• 顶部和底部可拉伸区域保持高度不变
• 左右两侧可拉伸区域保持宽度不变

slice 除了 resizable，还能在 backgroundImageResizable 里使用。

注意：坐标参数传数字时默认单位是 vp，最终转成 px。要让固定区域在不同设备保持一致效果，要传 px 单位数据：

Image($r('app.media.bg_right_message'))
  .resizable({
    slice: {
      left: '40px',
      top: '80px',
      right: '70px',
      bottom: '40px'
    }
  })

lattice 方式：网格矩阵

通过 lattice 参数设置横向和纵向坐标点数组（px），把图片划分为规则矩形网格。行列数为数组长度 + 1。

关键规则：偶数行与偶数列交叉处的格子为固定区域（蓝色部分），其余为可拉伸区域。拉伸时固定区域保持原尺寸，其他区域根据需要拉伸。

比如上图用 x 轴坐标点数组 [1, 50, 648] 和 y 轴坐标点数组 [1, 50, 253]，划分成 3 行 3 列网格。蓝色区域是偶数行偶数列交叉的固定区域。

行列计数从 0 开始：

• 0 行 0 列、0 行 2 列、2 行 0 列、2 行 2 列 → 均为偶数行列交叉区域，固定不可拉伸

示例代码：

// x轴坐标点数组（图片分割）
private xDivs: Array<number> = [1, 60, 243];
// y轴坐标点数组（图片分割）
private yDivs: Array<number> = [1, 50, 253];
// 创建网格对象
private drawingLatticeFirst: DrawingLattice =
  drawing.Lattice.createImageLattice(this.xDivs, this.yDivs, this.xDivs.length, this.yDivs.length);

// 应用
Image($r('app.media.placeholder_img'))
  .height(this.imgHeight)
  .width('100%')
  .resizable({
    lattice: this.drawingLatticeFirst
  })

slice 和 lattice 对比：

对比维度	slice	lattice
核心逻辑	上下左右四个偏移量定义四个角为固定区域	横向纵向坐标点划分网格矩阵，偶数行列交叉区域为固定
适用场景	四个角不拉伸，如聊天气泡、输入框背景、优惠券	中间区域不拉伸，如带 Logo 占位图、复杂边框弹窗

三、slice 实现聊天消息气泡

场景咋回事

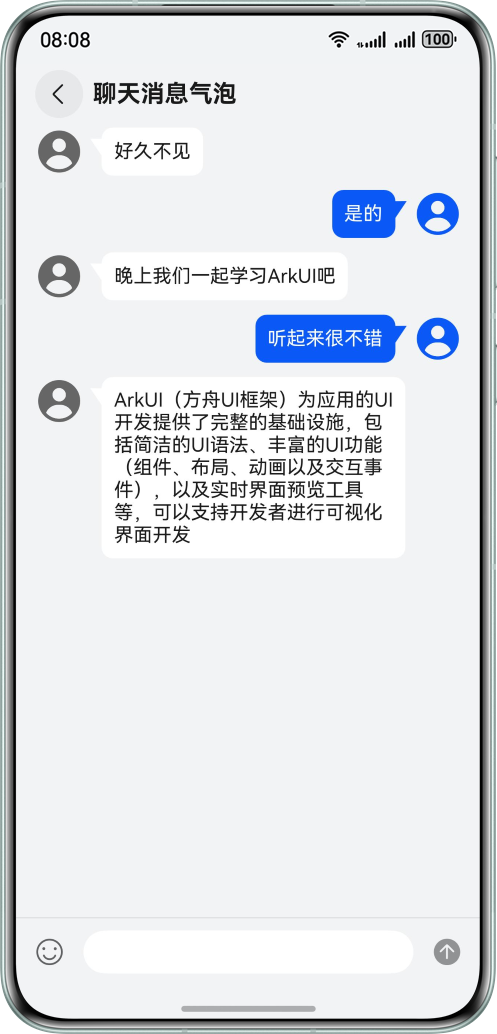

聊天消息气泡是社交应用常见场景。消息内容长度高度不同时，气泡要保持四周圆角和小三角指示符形状不变。

实现步骤

第一步：划分网格确定偏移值

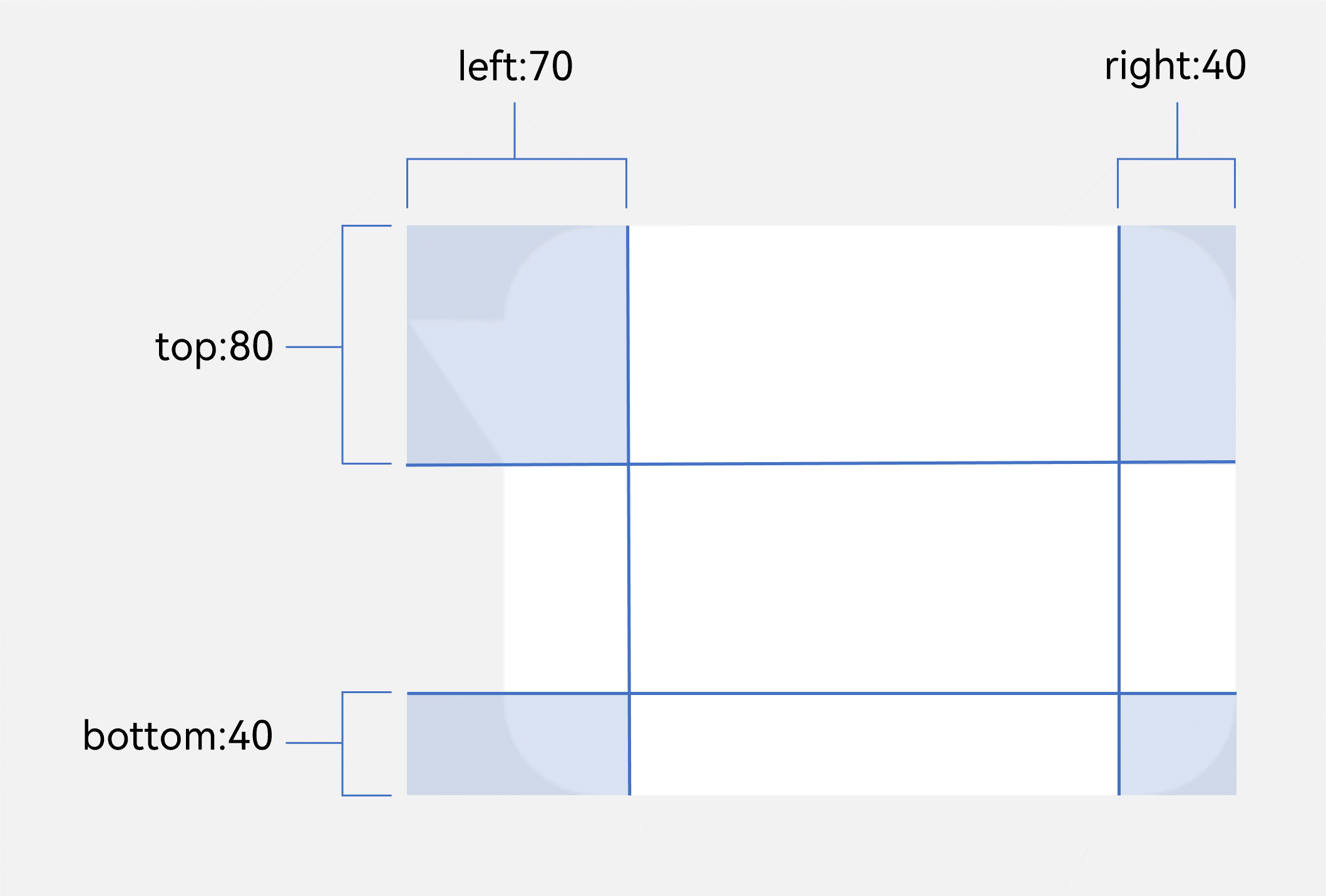

通过 UX 提供的坐标点或 PhotoShop 等工具，找到原图固定区域上下左右准确偏移值。

第二步：实现消息气泡布局

slice 支持 backgroundImageResizable 属性。给消息内容 Text 组件设置 backgroundImage，作为内容背景图片。内容宽高不同时背景图片随之伸缩。把偏移值赋给 backgroundImageResizable 的 slice 参数：

Text(this.message)
  .fontSize($r('sys.float.Body_L'))
  .fontColor($r('sys.color.font_primary'))
  // 设置背景图片
  .backgroundImage($r('app.media.bg_left_message'))
  // 设置最大宽度和最小宽高，避免内容过多或过少时异常
  .constraintSize({
    maxWidth: 'calc(100% - 90vp)',
    minHeight: 40,
    minWidth: 50
  })
  // 设置内容内边距
  .padding({
    left: 20,
    top: 10,
    right: 10,
    bottom: 10
  })
  // 设置背景图片尺寸
  .backgroundImageSize({
    height: '100%',
    width: '100%'
  })
  // 设置固定区域偏移值（九宫格 slice）
  .backgroundImageResizable({
    slice: {
      left: '70px',
      top: '80px',
      right: '40px',
      bottom: '40px'
    }
  })

关键点：

• backgroundImage：设置背景图片资源
• backgroundImageSize：设置背景图片尺寸为 100%
• backgroundImageResizable：设置 slice 偏移值，px 单位

四、lattice 实现可拉伸占位图

场景咋回事

可拉伸占位图需要边缘区域可拉伸，中间 Logo 区域保持不变。

实现步骤

第一步：划分网格确定坐标点数组

中间 Logo 区域是固定部分。根据 lattice 原理，划分时要把中间区域放在偶数行偶数列交叉点。

Logo 区域坐标数组可由 UX 提供，或用 PhotoShop 手动定位。示例中 x 轴坐标数组为 [150, 648]，y 轴为 [150, 733]。

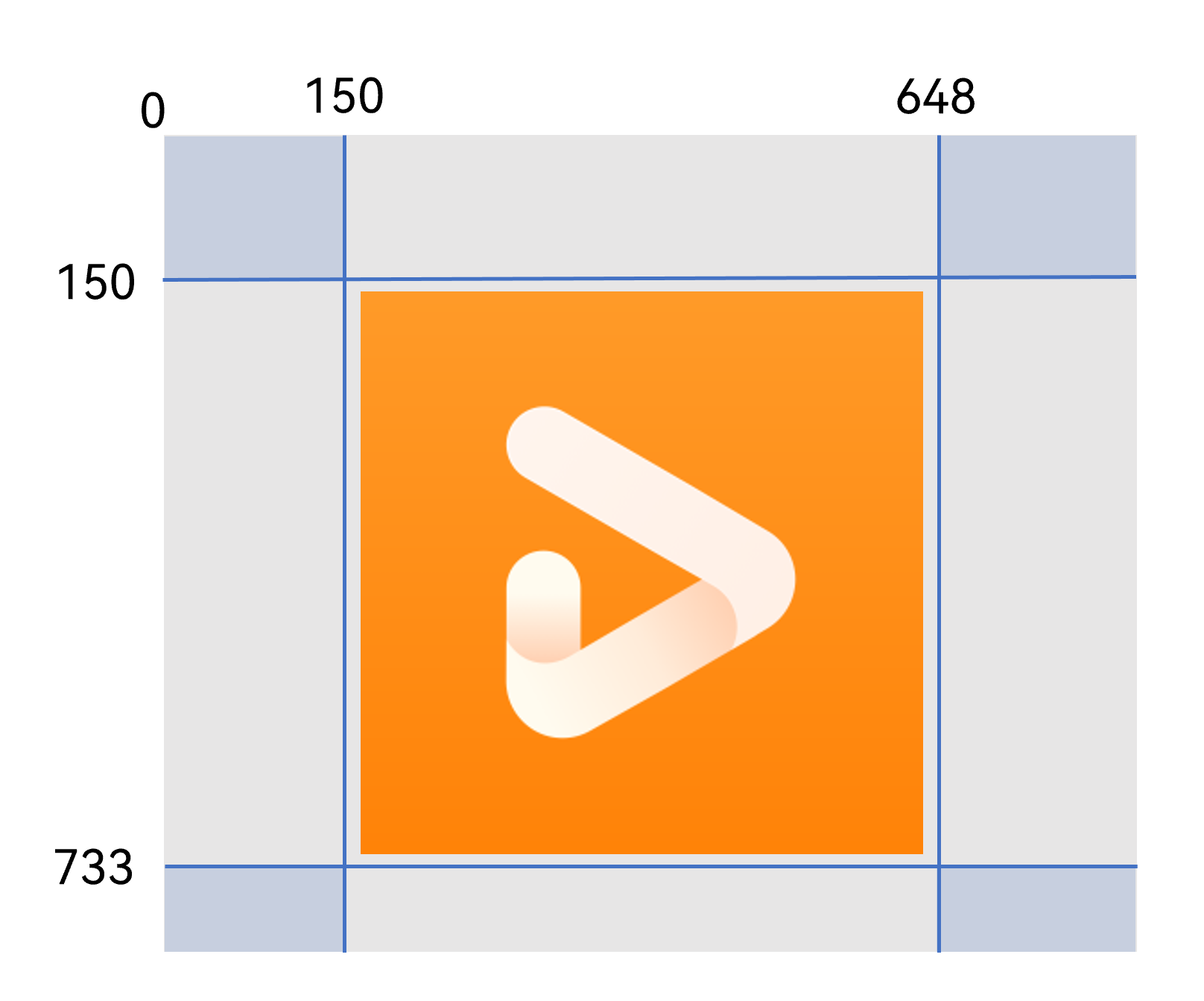

直接用这坐标点，图片被划分为 3 行 3 列网格。Logo 位于第 1 行第 1 列（非偶数行列），达不到预期效果：

解决办法：在 x 轴和 y 轴各增加一个坐标点，使 Logo 位于第 2 行第 2 列（偶数行列）。

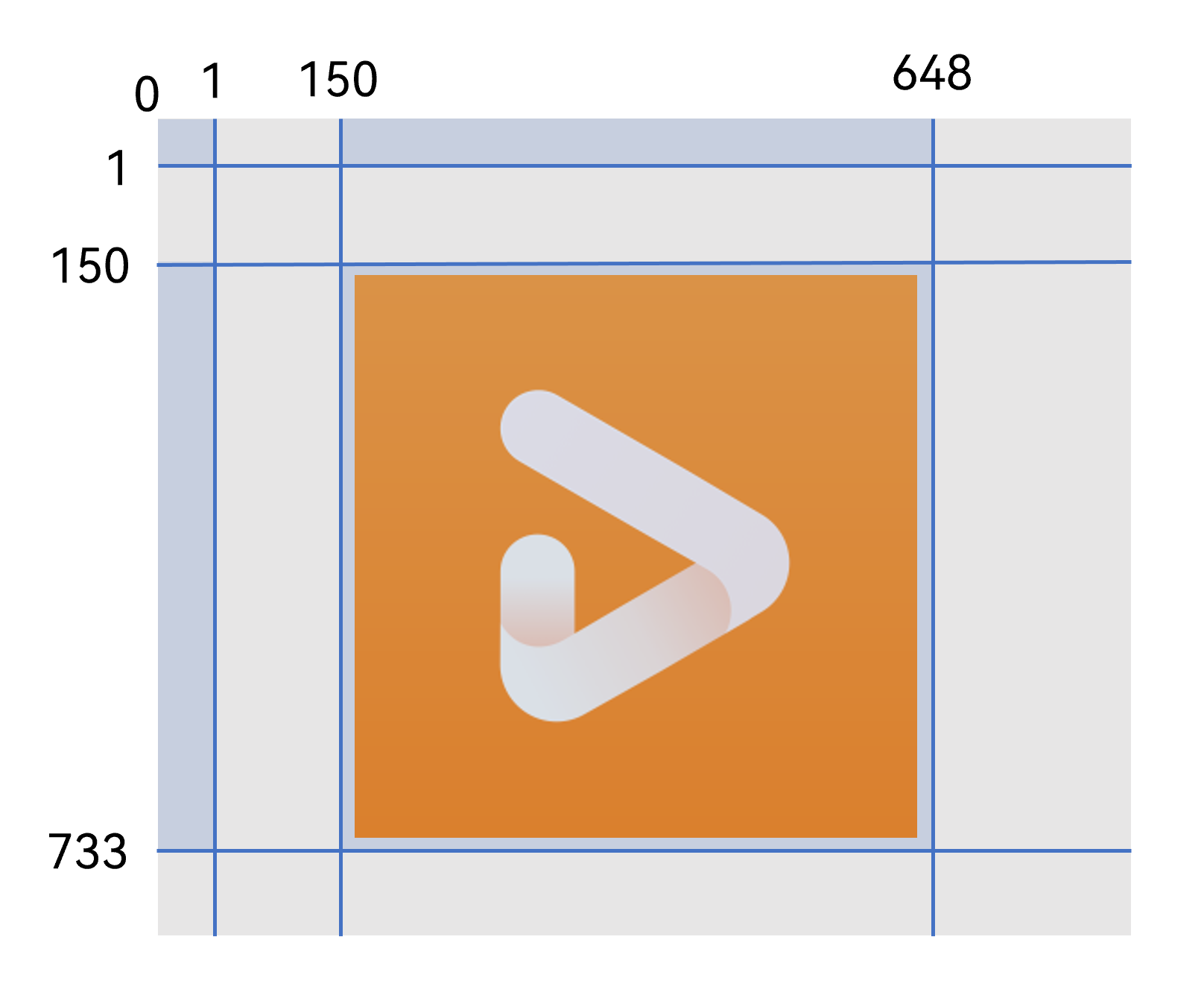

在原坐标前添加一个较小值如 1，新 x 轴坐标变成 [1, 150, 648]，y 轴变成 [1, 150, 733]：

第二步：实现可拉伸占位图布局

根据获得的坐标点数组，用 createImageLattice() 创建网格对象，设给 lattice 参数：

@Component
struct PlaceholderImgView {
  // 默认图片高度
  @State imgHeight: Length = '35%';
  // 是否放大
  @State isEnlarge: boolean = false;
  // x轴坐标点数组
  private xDivs: Array<number> = [1, 60, 243];
  // y轴坐标点数组
  private yDivs: Array<number> = [1, 50, 253];
  // 创建网格对象
  private drawingLatticeFirst: DrawingLattice =
    drawing.Lattice.createImageLattice(this.xDivs, this.yDivs, this.xDivs.length, this.yDivs.length);

  build() {
    NavDestination() {
      Stack() {
        Image($r('app.media.placeholder_img'))
          .height(this.imgHeight)
          .width('100%')
          .resizable({
            lattice: this.drawingLatticeFirst
          })
          .onClick(() => {
            if (this.isEnlarge) {
              this.imgHeight = '35%';
            } else {
              this.imgHeight = '100%';
            }
            this.isEnlarge = !this.isEnlarge;
          })
      }
    }
  }
}

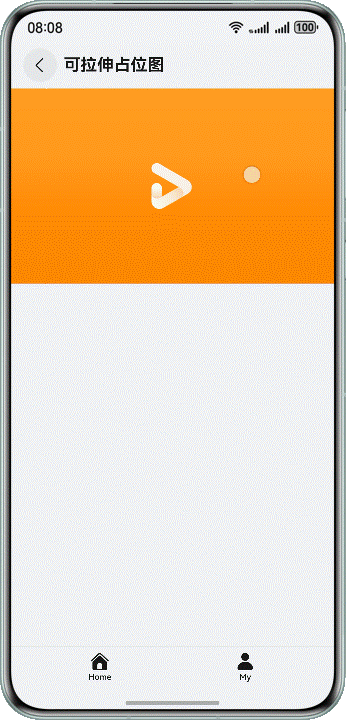

点击图片切换高度，验证拉伸效果。

五、踩坑总结

坑一：不同设备拉伸区域显示不一致

用 slice 设置不拉伸区域后，手机显示正常，平板上固定区域变形。

原因：传数字参数默认单位是 vp。不同设备对 vp 的 px 换算比例有差异，导致固定区域效果不一致。

解决：用 px 单位：

.resizable({
  slice: {
    left: '40px',
    top: '80px',
    right: '70px',
    bottom: '40px'
  }
})

坑二：resizable 未生效，图片仍变形

设置了 slice 或 lattice，不可拉伸区域依然变形。

原因：

1. 坐标值定位不准确，无法精准锁定目标区域
2. 参数配置异常，比如坐标值超出图片宽高范围，或无效参数值

解决：

1. 坐标点定位不准 → 参考原理章节重新校准划分
2. 参数异常 → 保证坐标点在图片区域内
   • lattice x 轴坐标：大于等于 0，小于图片宽度
   • lattice y 轴坐标：大于等于 0，小于图片高度
   • slice 参数范围：参考 ResizableOptions 说明

六、使用建议

• 四个角不拉伸 → 用 slice（简单，九宫格）
• 中间区域不拉伸 → 用 lattice（灵活，网格矩阵）
• 多设备一致性 → 用 px 单位
• 坐标点定位 → 用 PhotoShop 或 UX 提供数值

记住核心原理：固定区域不变，可拉伸区域拉伸。slice 是九宫格，lattice 是网格矩阵。两者适用场景不同，别混用。
