RelativeContainer是一种采用相对布局的容器，支持容器内部的子元素设置相对位置关系，适用于处理界面复杂的场景，对多个子元素进行对齐和排列。子元素可以指定兄弟元素或父容器作为锚点，基于锚点进行相对位置布局。在使用锚点时，需注意子元素的相对位置关系，以避免出现错位或遮挡的情况。相对布局是为了解决多个相同或不同组件之间的嵌套深度过深，或者嵌套组件数过多，会带来额外的开销，使用相对布局，就可以有效的提升性能，减少时间开销。

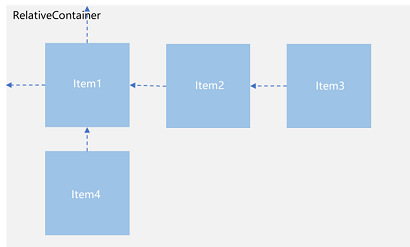

相对布局示意图：
在这里插入图片描述

依赖关系

1、设置参考边界（设置当前组件的哪个边界对齐到锚）

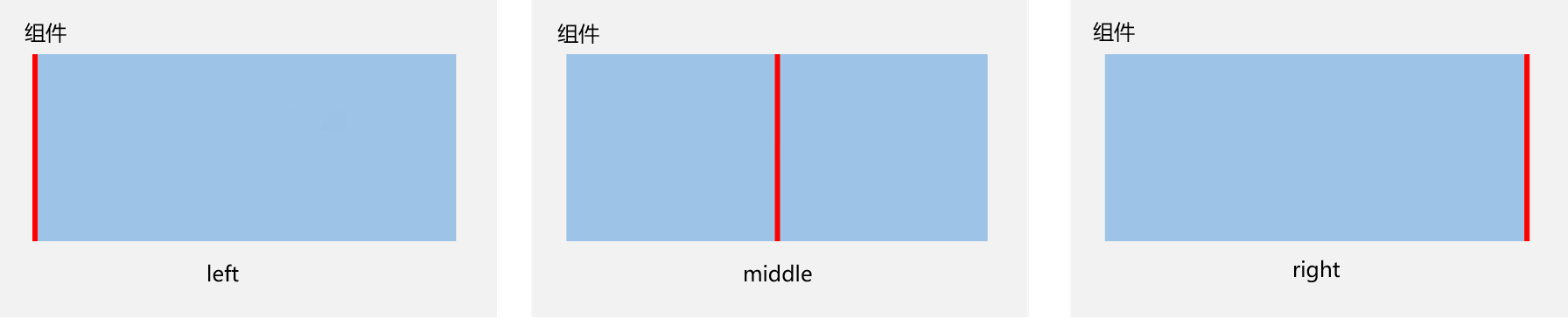

在水平方向上，可以按照起始（left）、居中（middle）或尾端（right）的组件边界与锚点对齐。当设置三个边界时，仅起始（left）和居中（middle）的边界设置生效。
在这里插入图片描述

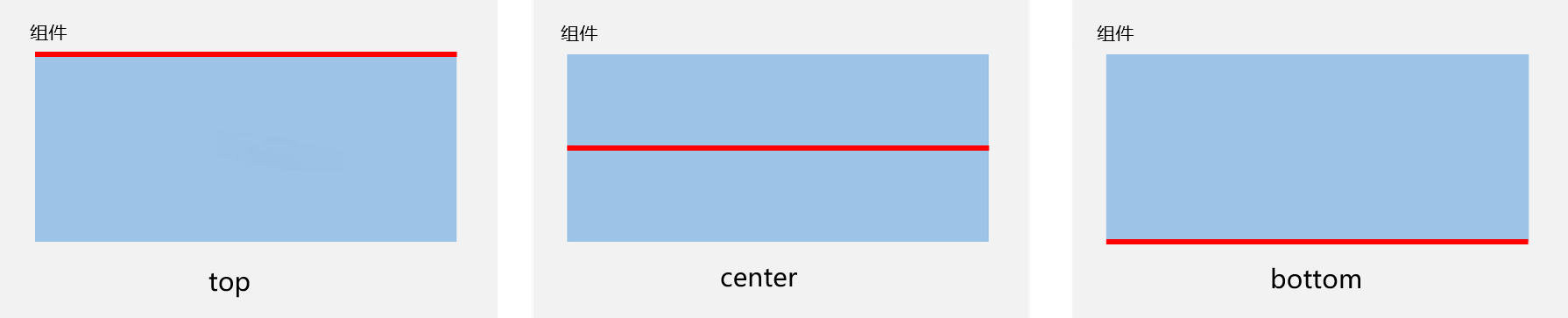

在垂直方向上，可以设置组件边界与锚点对齐，具体包括顶部（top）、居中（center）和底部（bottom）。当设置三个边界时，仅顶部（top）和居中（center）生效。
在这里插入图片描述

2、设置锚点（通过锚点设置当前元素基于哪个元素确定位置）
锚点设置涉及子元素相对于其父元素或兄弟元素的位置依赖关系。具体而言，子元素可以将其位置锚定到相对布局容器（RelativeContainer）、辅助线（guideline）、屏障（barrier）或其他子元素上。

为了准确定义锚点，RelativeContainer的子元素必须拥有唯一的组件标识（id），用于指定锚点信息。父元素RelativeContainer的标识默认为“container”，其他子元素的组件标识（id）则通过id属性设置

示例代码：

let alignRus: Record<string, Record<string, string | VerticalAlign | HorizontalAlign>> = {
  'top': { 'anchor': '__container__', 'align': VerticalAlign.Top },
  'left': { 'anchor': '__container__', 'align': HorizontalAlign.Start }
}
let alignRue: Record<string, Record<string, string | VerticalAlign | HorizontalAlign>> = {
  'top': { 'anchor': '__container__', 'align': VerticalAlign.Top },
  'right': { 'anchor': '__container__', 'align': HorizontalAlign.End }
}
let marginLeft: Record<string, number> = { 'left': 20 }
let bwc: Record<string, number | string> = { 'width': 2, 'color': '#6699FF' }

@Entry
@Component
struct ParentRefRelativeContainer {
  build() {
    RelativeContainer() {
      Row() {
        Text('row1')
      }
      .justifyContent(FlexAlign.Center)
      .width(100)
      .height(100)
      .backgroundColor('#a3cf62')
      .alignRules(alignRus)
      .id('row1')

      Row() {
        Text('row2')
      }
      .justifyContent(FlexAlign.Center)
      .width(100)
      .height(100)
      .backgroundColor('#00ae9d')
      .alignRules(alignRue)
      .id('row2')
    }.width(300).height(300)
    .margin(marginLeft)
    .border(bwc)
  }
}

怎么去理解上面的代码，首先我们要知道RelativeContainer父组件为锚点，__container__代表父容器的组件标识（id）。所以row1的布局通过设置.alignRules(alignRus)，来指定相对于父布局的位置。同理row2也适用相同方式指定相对于父布局的位置，最后呈现的样式为：
在这里插入图片描述
那么从以上代码可以得知，'anchor': '__container__' 是指定相对于某个布局的id，从而我们可以想到想要以于兄弟元素作为锚点，那么只需要设置'anchor': '兄弟元素id'
需要注意的是：子组件锚点可以任意选择，但需注意不要相互依赖。

3、对齐方式（通过对齐方式，设置当前元素是基于锚点的上中下对齐，还是基于锚点的左中右对齐）
上面的代码已经给出了如何设置对齐方式，是通过alignRules属性的align设置相对于锚点的对齐位置，样式如下：

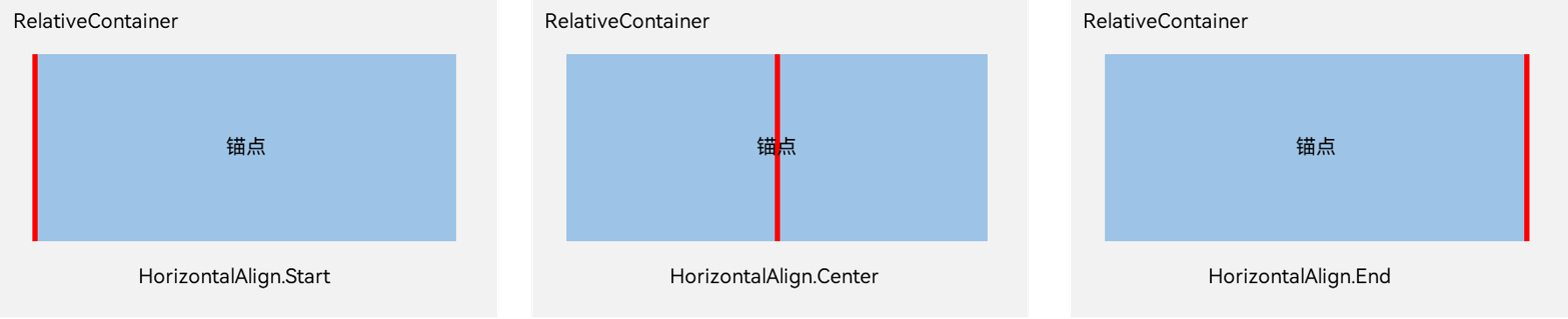

水平方向对齐：
在这里插入图片描述

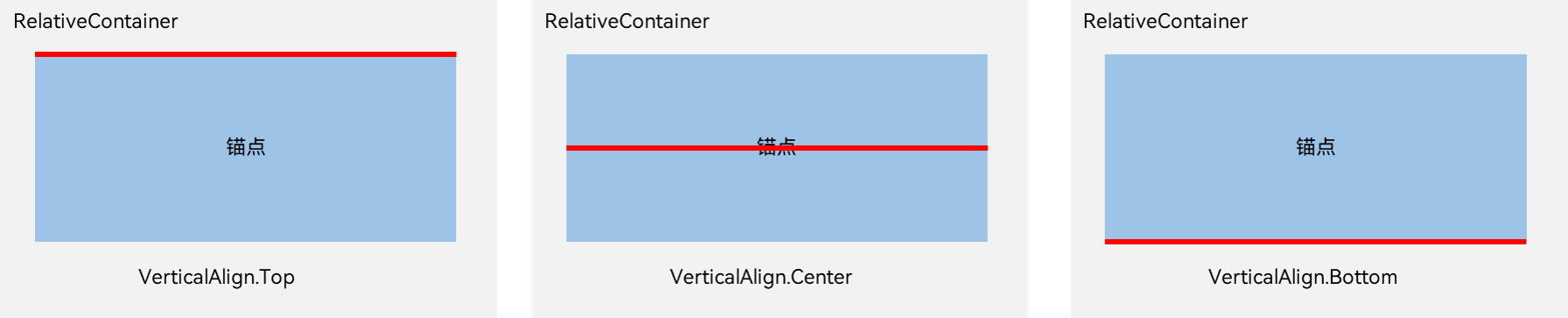

垂直方向对齐：
在这里插入图片描述
4、子组件位置偏移
子组件经过相对位置对齐后，可能尚未达到目标位置。开发者可根据需要设置额外偏移（offset API Version 10及以前可以使用）。当使用offset调整位置的组件作为锚点时，对齐位置为设置offset之前的位置。API Version 11及以后官方建议使用bias来设置额外偏移，下面给出bias对应的设置代码：

@Entry
@Component
struct Index {
  build() {
    Row() {
      RelativeContainer() {
        Row()
          .width(100)
          .height(100)
          .backgroundColor('#a3cf62')
          .alignRules({
            top: { anchor: "__container__", align: VerticalAlign.Top },
            bottom: { anchor: "__container__", align: VerticalAlign.Bottom },
            left: { anchor: "__container__", align: HorizontalAlign.Start },
            right: { anchor: "__container__", align: HorizontalAlign.End },
            bias: { vertical: 0.3 } // 设置垂直方向偏移量
          })
          .id("row1")
      }
      .width(300).height(300)
      .margin({ left: 50 })
      .border({ width: 2, color: "#6699FF" })
    }
    .height('100%')
  }
}

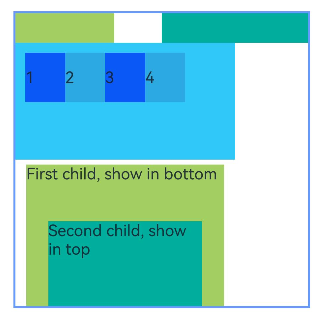

多种组件的对齐布局

如果使用多种布局组件，可以按照RelativeContainer组件规则进行对齐排布。

@Entry
@Component
struct RelativeContainerExample {
  build() {
    Row() {

      RelativeContainer() {
        Row()
          .width(100)
          .height(100)
          .backgroundColor('#a3cf62')
          .alignRules({
            top: { anchor: '__container__', align: VerticalAlign.Top },
            left: { anchor: '__container__', align: HorizontalAlign.Start }
          })
          .id('row1')

        Column()
          .width('50%')
          .height(30)
          .backgroundColor('#00ae9d')
          .alignRules({
            top: { anchor: '__container__', align: VerticalAlign.Top },
            left: { anchor: '__container__', align: HorizontalAlign.Center }
          })
          .id('row2')

        Flex({ direction: FlexDirection.Row }) {
          Text('1').width('20%').height(50).backgroundColor('#0a59f7')
          Text('2').width('20%').height(50).backgroundColor('#2ca9e0')
          Text('3').width('20%').height(50).backgroundColor('#0a59f7')
          Text('4').width('20%').height(50).backgroundColor('#2ca9e0')
        }
        .padding(10)
        .backgroundColor('#30c9f7')
        .alignRules({
          top: { anchor: 'row2', align: VerticalAlign.Bottom },
          left: { anchor: '__container__', align: HorizontalAlign.Start },
          bottom: { anchor: '__container__', align: VerticalAlign.Center },
          right: { anchor: 'row2', align: HorizontalAlign.Center }
        })
        .id('row3')

        Stack({ alignContent: Alignment.Bottom }) {
          Text('First child, show in bottom')
            .width('90%')
            .height('100%')
            .backgroundColor('#a3cf62')
            .align(Alignment.Top)
          Text('Second child, show in top').width('70%').height('60%').backgroundColor('#00ae9d').align(Alignment.Top)
        }
        .margin({ top: 5 })
        .alignRules({
          top: { anchor: 'row3', align: VerticalAlign.Bottom },
          left: { anchor: '__container__', align: HorizontalAlign.Start },
          bottom: { anchor: '__container__', align: VerticalAlign.Bottom },
          right: { anchor: 'row3', align: HorizontalAlign.End }
        })
        .id('row4')

      }
      .width(300).height(300)
      .margin({ left: 50 })
      .border({ width: 2, color: '#6699FF' })
    }
    .height('100%')
  }
}

在这里插入图片描述

组件尺寸

在API Version 11之前，当同时存在前端页面设置的子组件尺寸和相对布局规则时，子组件的绘制尺寸依据约束规则确定。从API Version 11开始，子组件自身设置的尺寸优先级高于相对布局规则中的对齐锚点尺寸。因此，若要使子组件与锚点严格对齐，应仅使用alignRules，避免使用尺寸设置。

需注意的是：
1、根据约束条件和子组件自身的size属性无法确定子组件的大小，此时，不绘制该子组件。
2、在同一方向上设置两个或更多锚点时，若这些锚点的位置顺序有误，该子组件将被视为大小为0而不予绘制。

@Entry
@Component
struct RelativeAlignRulesExample {
  build() {
    Row() {
      RelativeContainer() {
        Row() {
          Text('row1')
        }
        .justifyContent(FlexAlign.Center)
        .width(100)
        .height(100)
        .backgroundColor('#a3cf62')
        .alignRules({
          top: { anchor: '__container__', align: VerticalAlign.Top },
          left: { anchor: '__container__', align: HorizontalAlign.Start }
        })
        .id('row1')

        Row() {
          Text('row2')
        }
        .justifyContent(FlexAlign.Center)
        .width(100)
        .backgroundColor('#00ae9d')
        .alignRules({
          top: { anchor: '__container__', align: VerticalAlign.Top },
          right: { anchor: '__container__', align: HorizontalAlign.End },
          bottom: { anchor: 'row1', align: VerticalAlign.Center },
        })
        .id('row2')

        Row() {
          Text('row3')
        }
        .justifyContent(FlexAlign.Center)
        .height(100)
        .backgroundColor('#0a59f7')
        .alignRules({
          top: { anchor: 'row1', align: VerticalAlign.Bottom },
          left: { anchor: 'row1', align: HorizontalAlign.End },
          right: { anchor: 'row2', align: HorizontalAlign.Start }
        })
        .id('row3')

        Row() {
          Text('row4')
        }.justifyContent(FlexAlign.Center)
        .backgroundColor('#2ca9e0')
        .alignRules({
          top: { anchor: 'row3', align: VerticalAlign.Bottom },
          bottom: { anchor: '__container__', align: VerticalAlign.Bottom },
          left: { anchor: '__container__', align: HorizontalAlign.Start },
          right: { anchor: 'row1', align: HorizontalAlign.End }
        })
        .id('row4')

        Row() {
          Text('row5')
        }.justifyContent(FlexAlign.Center)
        .backgroundColor('#30c9f7')
        .alignRules({
          top: { anchor: 'row3', align: VerticalAlign.Bottom },
          bottom: { anchor: '__container__', align: VerticalAlign.Bottom },
          left: { anchor: 'row2', align: HorizontalAlign.Start },
          right: { anchor: 'row2', align: HorizontalAlign.End }
        })
        .id('row5')

        Row() {
          Text('row6')
        }
        .justifyContent(FlexAlign.Center)
        .backgroundColor('#ff33ffb5')
        .alignRules({
          top: { anchor: 'row3', align: VerticalAlign.Bottom },
          bottom: { anchor: 'row4', align: VerticalAlign.Bottom },
          left: { anchor: 'row3', align: HorizontalAlign.Start },
          right: { anchor: 'row3', align: HorizontalAlign.End }
        })
        .id('row6')
        .backgroundImagePosition(Alignment.Bottom)
        .backgroundImageSize(ImageSize.Cover)
      }
      .width(300).height(300)
      .margin({ left: 50 })
      .border({ width: 2, color: '#6699FF' })
    }
    .height('100%')
  }
}

多个组件形成链

链的形成依赖于组件之间的关联关系。以组件A和组件B构成的最简水平链为例，其依赖关系为：锚点1 <-- 组件A <—> 组件B --> 锚点2，即A具有left锚点，B具有right锚点，同时A的right锚点与B的HorizontalAlign.Start对齐，B的left锚点与A的HorizontalAlign.End对齐。更通俗一点的说就是，组件A通过left锚点（锚点1）确定自己相对于left的位置，组件B通过right锚点（锚点2）确定自己相对于right的位置，然后组件A的right和组件B的left对齐。

需注意的是：
1、链的方向和格式在链头组件的chainMode接口中声明；链内元素的bias属性全部失效，链头元素的bias属性作为整个链的bias生效。链头是指在满足成链规则时链的第一个组件（在水平方向上，从左边开始，镜像语言中从右边开始；在垂直方向上，从上边开始）。及链头设置chainMode，整条链bias属性都‘引用’链头bias，自身bias失效。
2、如果链内所有元素的size超出链的锚点约束，超出部分将被均匀分配到链的两侧。在PACKED链中，可以通过Bias设置超出部分的分布。

@Entry
@Component
struct RelativeChainModeExample {
  build() {
    Row() {
      RelativeContainer() {
        Row() {
          Text('row1')
        }
        .justifyContent(FlexAlign.Center)
        .width(80)
        .height(80)
        .backgroundColor('#a3cf62')
        .alignRules({
          left: { anchor: '__container__', align: HorizontalAlign.Start },
          right: { anchor: 'row2', align: HorizontalAlign.Start },
          top: { anchor: '__container__', align: VerticalAlign.Top }
        })
        .id('row1')
        .chainMode(Axis.Horizontal, ChainStyle.SPREAD)

        Row() {
          Text('row2')
        }
        .justifyContent(FlexAlign.Center)
        .width(80)
        .height(80)
        .backgroundColor('#00ae9d')
        .alignRules({
          left: { anchor: 'row1', align: HorizontalAlign.End },
          right: { anchor: 'row3', align: HorizontalAlign.Start },
          top: { anchor: 'row1', align: VerticalAlign.Top }
        })
        .id('row2')

        Row() {
          Text('row3')
        }
        .justifyContent(FlexAlign.Center)
        .width(80)
        .height(80)
        .backgroundColor('#0a59f7')
        .alignRules({
          left: { anchor: 'row2', align: HorizontalAlign.End },
          right: { anchor: '__container__', align: HorizontalAlign.End },
          top: { anchor: 'row1', align: VerticalAlign.Top }
        })
        .id('row3')

        Row() {
          Text('row4')
        }
        .justifyContent(FlexAlign.Center)
        .width(80)
        .height(80)
        .backgroundColor('#a3cf62')
        .alignRules({
          left: { anchor: '__container__', align: HorizontalAlign.Start },
          right: { anchor: 'row5', align: HorizontalAlign.Start },
          center: { anchor: '__container__', align: VerticalAlign.Center }
        })
        .id('row4')
        .chainMode(Axis.Horizontal, ChainStyle.SPREAD_INSIDE)

        Row() {
          Text('row5')
        }
        .justifyContent(FlexAlign.Center)
        .width(80)
        .height(80)
        .backgroundColor('#00ae9d')
        .alignRules({
          left: { anchor: 'row4', align: HorizontalAlign.End },
          right: { anchor: 'row6', align: HorizontalAlign.Start },
          top: { anchor: 'row4', align: VerticalAlign.Top }
        })
        .id('row5')

        Row() {
          Text('row6')
        }
        .justifyContent(FlexAlign.Center)
        .width(80)
        .height(80)
        .backgroundColor('#0a59f7')
        .alignRules({
          left: { anchor: 'row5', align: HorizontalAlign.End },
          right: { anchor: '__container__', align: HorizontalAlign.End },
          top: { anchor: 'row4', align: VerticalAlign.Top }
        })
        .id('row6')

        Row() {
          Text('row7')
        }
        .justifyContent(FlexAlign.Center)
        .width(80)
        .height(80)
        .backgroundColor('#a3cf62')
        .alignRules({
          left: { anchor: '__container__', align: HorizontalAlign.Start },
          right: { anchor: 'row8', align: HorizontalAlign.Start },
          bottom: { anchor: '__container__', align: VerticalAlign.Bottom }
        })
        .id('row7')
        .chainMode(Axis.Horizontal, ChainStyle.PACKED)

        Row() {
          Text('row8')
        }
        .justifyContent(FlexAlign.Center)
        .width(80)
        .height(80)
        .backgroundColor('#00ae9d')
        .alignRules({
          left: { anchor: 'row7', align: HorizontalAlign.End },
          right: { anchor: 'row9', align: HorizontalAlign.Start },
          top: { anchor: 'row7', align: VerticalAlign.Top }
        })
        .id('row8')

        Row() {
          Text('row9')
        }
        .justifyContent(FlexAlign.Center)
        .width(80)
        .height(80)
        .backgroundColor('#0a59f7')
        .alignRules({
          left: { anchor: 'row8', align: HorizontalAlign.End },
          right: { anchor: '__container__', align: HorizontalAlign.End },
          top: { anchor: 'row7', align: VerticalAlign.Top }
        })
        .id('row9')
      }
      .width(300).height(300)
      .margin({ left: 50 })
      .border({ width: 2, color: '#6699FF' })
    }
    .height('100%')
  }
}

使用辅助线辅助定位子组件

辅助线（guideLine）是在容器内虚拟出的额外水平或垂直锚点，便于统一对齐到特定偏移位置，从而避免为每个组件单独编写重复的偏移设置。

辅助线分为垂直（Vertical）和水平（Horizontal）两种：垂直辅助线通过start和end属性指定其距离容器左侧和右侧的距离；水平辅助线通过start和end属性指定其距离容器顶部和底部的距离。

需注意：
1、如果同时设置了start和end，当两者规则冲突时，仅start属性生效。
2、若容器在某个方向的尺寸被声明为"auto"，则该方向上的guideLine位置只能使用start属性声明（不允许使用百分比）。

@Entry
@Component
struct RelativeGuideLineExample {
  build() {
    Row() {
      RelativeContainer() {
        Row()
          .width(100)
          .height(100)
          .backgroundColor('#a3cf62')
          .alignRules({
            left: { anchor: 'guideline1', align: HorizontalAlign.End },
            top: { anchor: 'guideline2', align: VerticalAlign.Top }
          })
          .id('row1')
      }
      .width(300)
      .height(300)
      .margin({ left: 50 })
      .border({ width: 2, color: '#6699FF' })
      .guideLine([{ id: 'guideline1', direction: Axis.Vertical, position: { start: 50 } },
        { id: 'guideline2', direction: Axis.Horizontal, position: { start: 50 } }])
    }
    .height('100%')
  }
}

在示例代码中，定义了一条垂直辅助线guideline1，距离容器左侧50vp，以及另一条水平辅助线guideline2，距离容器顶部50vp。组件row1通过这两条辅助线来定位自身位置，无需设置bias。
在这里插入图片描述
多个组件的屏障
屏障（barrier）是容器内一组指定组件在指定方向上的公共最远边界。例如，一组组件下方的屏障是它们底部最靠下的位置，可以理解为坐标取min/max。使用屏障可以实现组件不与一组参考组件中的任何一个重叠等效果。

屏障可以有上下左右四个方向。垂直方向（TOP，BOTTOM）的屏障仅能作为组件的水平方向锚点，用作垂直方向锚点时值为0；水平方向（LEFT，RIGHT）的屏障仅能作为组件的垂直方向锚点，用作水平方向锚点时值为0。

从描述中我们可得知，屏障就是组件绘制边界，以保证多个组件之间不会发生重叠问题。

@Entry
@Component
struct Index {
  build() {
    Row() {
      RelativeContainer() {
        Row() {
          Text('row1')
        }
        .justifyContent(FlexAlign.Center)
        .width(100)
        .height(100)
        .backgroundColor('#a3cf62')
        .id('row1')

        Row() {
          Text('row2')
        }
        .justifyContent(FlexAlign.Center)
        .width(100)
        .height(100)
        .backgroundColor('#00ae9d')
        .alignRules({
          middle: { anchor: 'row1', align: HorizontalAlign.End },
          top: { anchor: 'row1', align: VerticalAlign.Bottom }
        })
        .id('row2')

        Row() {
          Text('row3')
        }
        .justifyContent(FlexAlign.Center)
        .width(100)
        .height(100)
        .backgroundColor('#0a59f7')
        .alignRules({
          left: { anchor: 'barrier1', align: HorizontalAlign.End },
          top: { anchor: 'row1', align: VerticalAlign.Top }
        })
        .id('row3')

        Row() {
          Text('row4')
        }
        .justifyContent(FlexAlign.Center)
        .width(50)
        .height(50)
        .backgroundColor('#2ca9e0')
        .alignRules({
          left: { anchor: 'row1', align: HorizontalAlign.Start },
          top: { anchor: 'barrier2', align: VerticalAlign.Bottom }
        })
        .id('row4')
      }
      .width(300)
      .height(300)
      .margin({ left: 50 })
      .border({ width: 2, color: '#6699FF' })
      .barrier([{ id: 'barrier1', direction: BarrierDirection.RIGHT, referencedId: ['row1', 'row2'] },
        { id: 'barrier2', direction: BarrierDirection.BOTTOM, referencedId: ['row1', 'row2'] }])
    }
    .height('100%')
  }
}

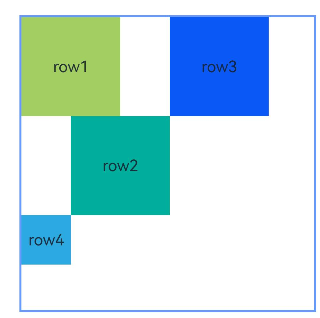

代码定义了两个屏障，分别是参考组件row1和row2各自右侧边界与底部边界。使用这两个屏障作为row3和row4的锚点，可以方便地避免组件间出现不必要的重叠。
在这里插入图片描述

# harmonyos
Logo
HarmonyOS开发者社区

讨论HarmonyOS开发技术，专注于API与组件、DevEco Studio、测试、元服务和应用上架分发等。

更多推荐

cover

第41篇｜补光与水印：效果选项如何参与最终照片记录

avatar HarmonyOS开发者社区
cover

HarmonyOS 6.1 开发者盛宴｜《灵犀厨房》实战（二十三）：【交互动效】转场、列表动画与趣味反馈——让每一次点击都有温度

avatar HarmonyOS开发者社区
cover

HarmonyOS 数据持久化该怎么选型和落地？

avatar HarmonyOS开发者社区
