本篇介绍响应式布布局中第二篇，响应式布局第一遍媒体查询（mediaquery），这篇包含两个模块知识点：

• 栅格布局（GridRow/GridCol）
• 相对布局（RelativeContainer）

这篇重点放在网格布局（GridRow/GridCol）。在响应式布局中，比较常用不同屏幕（手机，平板，车机平板）的兼容，一次开发多端部署方案中，它是不可缺少，必须掌握。 相对布局（RelativeContainer）作为小伙伴知识储备。

栅格布局（GridRow/GridCol）

如果是前端小伙伴看到栅格布局很容想到Bootstrp。对！鸿蒙的栅格布局和bootstrp在有些相似。所以前端小伙伴就容易理解，应用开发小伙伴不用担心，我会用通俗易懂语言去解释。

子组件

可以包含GridCol子组件。

接口

GridRow(option?: {columns?: number | GridRowColumnOption, gutter?: Length | GutterOption, breakpoints?: BreakPoints, direction?: GridRowDirection})

参数：

参数名	类型	必填	说明
gutter	Length | GutterOption	否	栅格布局间距，x代表水平方向
columns	number | GridRowColumnOption	否	设置布局列数
breakpoints	BreakPoints	否	设置断点值的断点数列以及基于窗口或容器尺寸的相应参照
direction	GridRowDirection	否	栅格布局排列方向

GutterOption

参数名	参数类型	必填	参数描述
x	Length | GridRowSizeOption	否	水平gutter option
y	Length | GridRowSizeOption	否	竖直gutter option

网格系统断点

栅格系统以设备的水平宽度（屏幕密度像素值，单位vp）作为断点依据，定义设备的宽度类型，形成了一套断点规则。开发者可根据需求在不同的断点区间实现不同的页面布局效果。

这里通俗一点的意思讲：就是我们利用breakpoints属性设置vp值，自己个来设置断点。

默认断点将设备宽度分为xs、sm、md、lg四类:

参数名	取值范围（vp）	设备描述
xs	[0, 320）	最小宽度类型设备
sm	[320, 520)	小宽度类型设备
md	[520, 840)	中等宽度类型设备
lg	[840, +∞)	大宽度类型设备

但我们可以使用breakpoints自定义修改断点的取值范围, 除上面四个断电外，有增加了两个xl，xxl。整理下表容易查看：

参数名	设备描述
xs	最小宽度类型设备
sm	小宽度类型设备
md	中等宽度类型设备
lg	大宽度类型设备
xl	特大宽度类型设备
xxl	超大宽度类型设备

• 针对断点位置，开发者根据实际使用场景，通过一个单调递增数组设置。由于breakpoints最多支持六个断点，单调递增数组长度最大为5

breakpoints: {value: ['100vp', '200vp']}

表示启用xs、sm、md共3个断点，小于100vp为xs，100vp-200vp为sm，大于200vp为md。

breakpoints: {value: ['320vp', '520vp', '840vp', '1080vp']}

表示启用xs、sm、md、lg、xl共5个断点，小于320vp为xs，320vp-520vp为sm，520vp-840vp为md，840vp-1080vp为lg，大于1080vp为xl。

• 栅格系统通过监听窗口或容器的尺寸变化进行断点，通过reference设置断点切换参考物。 考虑到应用可能以非全屏窗口的形式显示，以应用窗口宽度为参照物更为通用。

案例

上面我们提到了断点可以使用breakpoints来自定义，我们通过案例去理解这个属性；

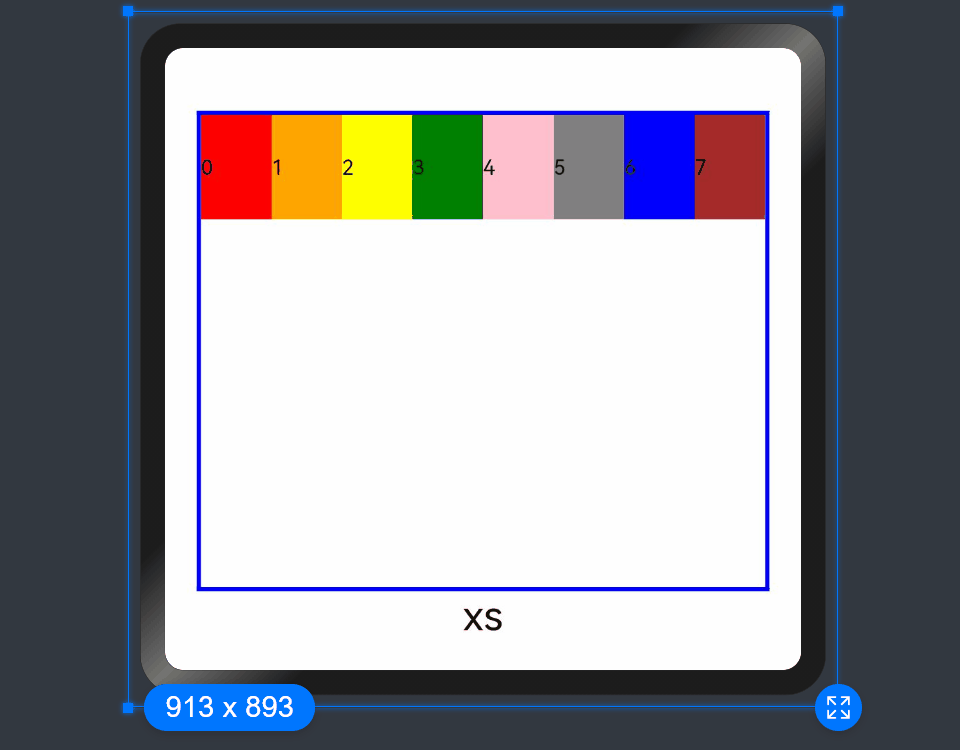

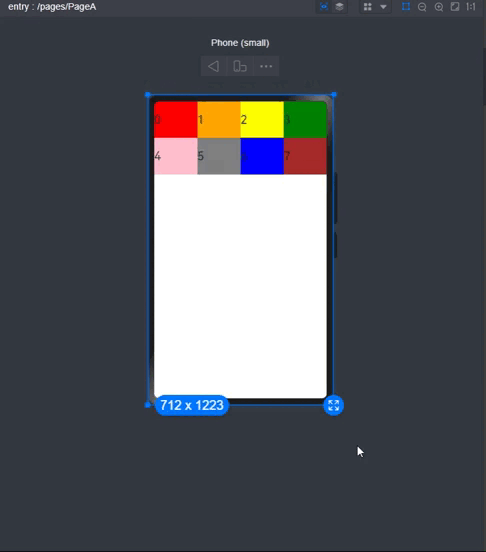

网格默认列数是12等分列数，通过配置breakpoints将其分成六个区间，在各区间中，每个栅格子元素占用的列数均不同。

@State bgColors: Color[] = [Color.Red, Color.Orange, Color.Yellow, Color.Green, Color.Pink, Color.Grey, Color.Blue, Color.Brown];
...
GridRow({
  breakpoints: {
    value: ['200vp', '300vp', '400vp', '500vp', '600vp'],
    reference: BreakpointsReference.WindowSize
  }
}) {
   ForEach(this.bgColors, (color, index) => {
     GridCol({
       span: {
         xs: 2, // 在最小宽度类型设备上，栅格子组件占据的栅格容器2列。
         sm: 3, // 在小宽度类型设备上，栅格子组件占据的栅格容器3列。
         md: 4, // 在中等宽度类型设备上，栅格子组件占据的栅格容器4列。
         lg: 6, // 在大宽度类型设备上，栅格子组件占据的栅格容器6列。
         xl: 8, // 在特大宽度类型设备上，栅格子组件占据的栅格容器8列。
         xxl: 12 // 在超大宽度类型设备上，栅格子组件占据的栅格容器12列。
       }
     }) {
       Row() {
         Text(`${index}`)
       }.width("100%").height('50vp')
     }.backgroundColor(color)
   })
}

布局的总列数

GridRow中通过columns设置栅格布局的总列数。

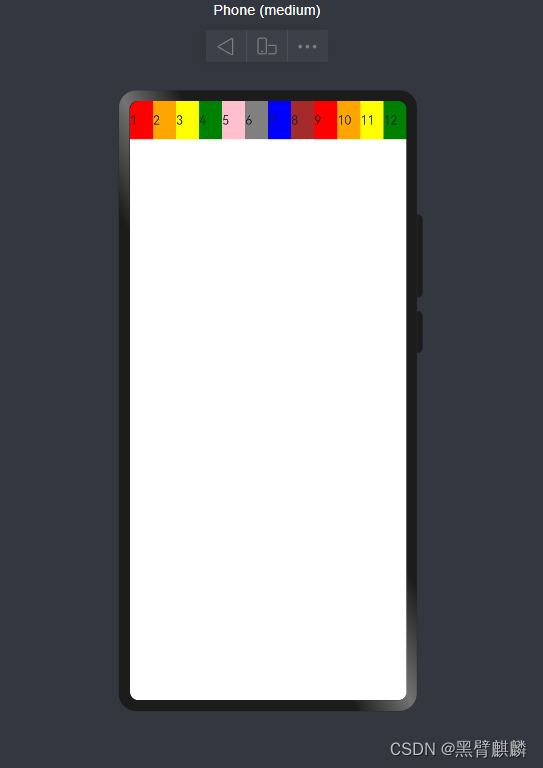

• 上面提到默认网格默认列数是12等分列数，是在columns未设置的情况下，任何单点下，都是12等分。

@State bgColors: Color[] = [Color.Red, Color.Orange, Color.Yellow, Color.Green, Color.Pink, Color.Grey, Color.Blue, Color.Brown,Color.Red, Color.Orange, Color.Yellow, Color.Green];
...
GridRow() {
  ForEach(this.bgColors, (item, index) => {
    GridCol() {
      Row() {
        Text(`${index + 1}`)
      }.width('100%').height('50')
    }.backgroundColor(item)
  })
}

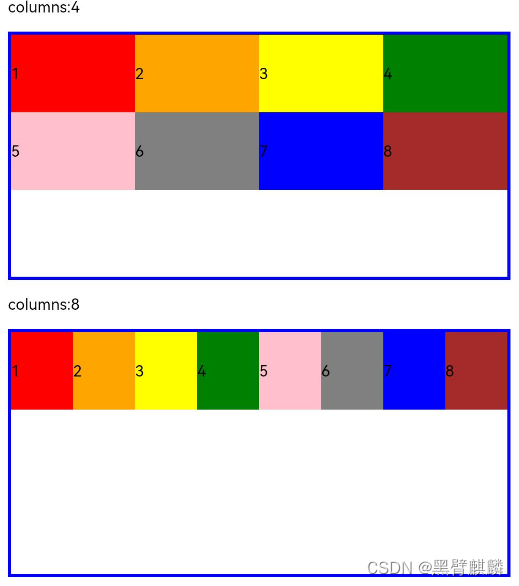

• 也可以自己使用columns为自定义值，效果如下：

@State bgColors: Color[] = [Color.Red, Color.Orange, Color.Yellow, Color.Green, Color.Pink, Color.Grey, Color.Blue, Color.Brown];
@State currentBp: string = 'unknown';
Row() {
  GridRow({ columns: 4 }) {
    ForEach(this.bgColors, (item, index) => {
      GridCol() {
        Row() {
          Text(`${index + 1}`)
        }.width('100%').height('50')
      }.backgroundColor(item)
    })
  }
  .width('100%').height('100%')
  .onBreakpointChange((breakpoint) => {
    this.currentBp = breakpoint
  })
}
.height(160)
.border({ color: Color.Blue, width: 2 })
.width('90%')

Row() {
  GridRow({ columns: 8 }) {
    ForEach(this.bgColors, (item, index) => {
      GridCol() {
        Row() {
          Text(`${index + 1}`)
        }.width('100%').height('50')
      }.backgroundColor(item)
    })
  }
  .width('100%').height('100%')
  .onBreakpointChange((breakpoint) => {
    this.currentBp = breakpoint
  })
}
.height(160)
.border({ color: Color.Blue, width: 2 })
.width('90%')

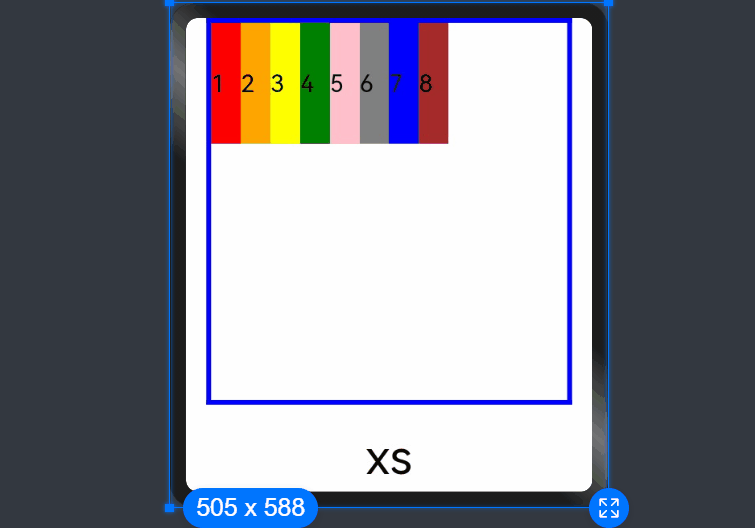

• column还可以在自定义点断点时，设置不同的列数等分：

@State bgColors: Color[] = [Color.Red, Color.Orange, Color.Yellow, Color.Green, Color.Pink, Color.Grey, Color.Blue, Color.Brown]
GridRow({ columns: { sm: 4, md: 8 }, breakpoints: { value: ['200vp', '300vp', '400vp', '500vp', '600vp'] } }) {
  ForEach(this.bgColors, (item, index) => {
    GridCol() {
      Row() {
        Text(`${index + 1}`)
      }.width('100%').height('50')
    }.backgroundColor(item)
  })
}

排列方向和间距

排列方向控制可以利用direction定义，可设置为GridRowDirection.Row（从左往右排列）或GridRowDirection.RowReverse（从右往左排列），效果分别是：

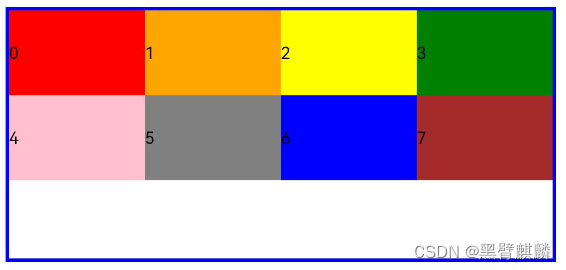

• 子组件默认从左往右排列

GridRow({ direction: GridRowDirection.Row }){}

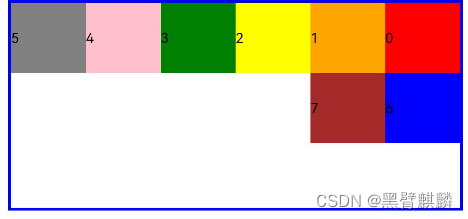

• 子组件从右往左排列

GridRow({ direction: GridRowDirection.RowReverse }){}

gutter属性设置子元素在水平和垂直方向的间距

GridRow({ gutter: { x: 20, y: 50 } }){}

可以看到列间距是20，行间距是50；

子组件GridCol

GridCol是GridRow组件的子组件，它拥有三个属性分别是span（占用列数），offset（偏移列数），order（元素序号），设置属性有两种方式：

• 传参方式
• 属性方式

GridCol({ span: 2 }){}
GridCol({ span: { xs: 1, sm: 2, md: 3, lg: 4 } }){}
GridCol({ offset: 2 }){}
GridCol({ offset: { xs: 2, sm: 2, md: 2, lg: 2 } }){}
GridCol({ order: 2 }){}
GridCol({ order: { xs: 1, sm: 2, md: 3, lg: 4 } }){}
GridCol(){}.span(2)
GridCol(){}.span({ xs: 1, sm: 2, md: 3, lg: 4 })
GridCol(){}.offset(2)
GridCol(){}.offset({ xs: 1, sm: 2, md: 3, lg: 4 })
GridCol(){}.order(2)
GridCol(){}.order({ xs: 1, sm: 2, md: 3, lg: 4 })

span

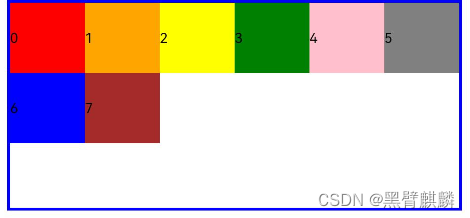

子组件占栅格布局的列数，决定了子组件的宽度，默认为1。

• 当类型为number时，子组件在所有尺寸设备下占用的列数相同

@State bgColors: Color[] = [Color.Red, Color.Orange, Color.Yellow, Color.Green, Color.Pink, Color.Grey, Color.Blue, Color.Brown];
...
GridRow({ columns: 8 }) {
  ForEach(this.bgColors, (color, index) => {
    GridCol({ span: 2 }) {
      Row() {
        Text(`${index}`)
      }.width('100%').height('50vp')
    }
    .backgroundColor(color)
  })
}

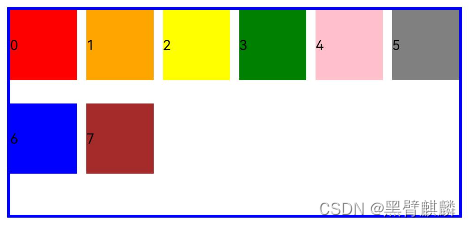

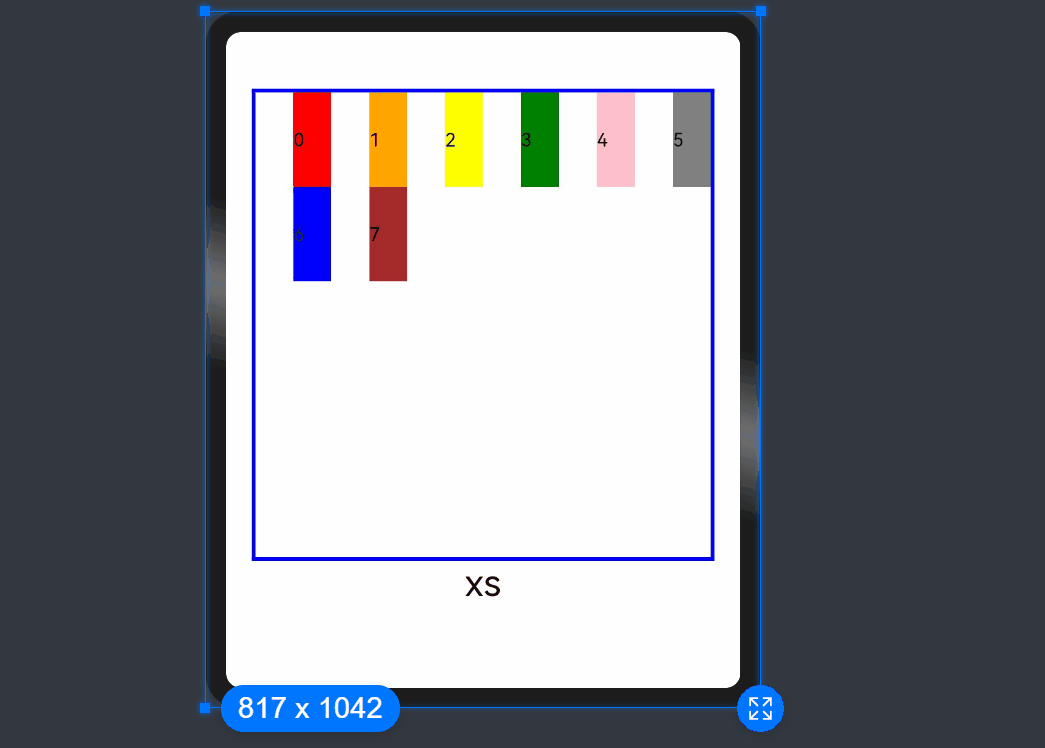

• 也可以在六种不同尺寸（xs, sm, md, lg, xl, xxl）设备中子组件所占列数设置,各个尺寸下数值可不同。

@State bgColors: Color[] = [Color.Red, Color.Orange, Color.Yellow, Color.Green, Color.Pink, Color.Grey, Color.Blue, Color.Brown];
...
GridRow({ columns: 8 }) {
  ForEach(this.bgColors, (color, index) => {
    GridCol({ span: { xs: 1, sm: 2, md: 3, lg: 4 } }) {
      Row() {
        Text(`${index}`)
      }.width('100%').height('50vp')
    }
    .backgroundColor(color)
  })
}

offset

这里和bootstrp的很像，栅格子组件相对于前一个子组件的偏移列数，默认为0。

• 当类型为number时，子组件偏移相同列数。

@State bgColors: Color[] = [Color.Red, Color.Orange, Color.Yellow, Color.Green, Color.Pink, Color.Grey, Color.Blue, Color.Brown];
...
GridRow() {
  ForEach(this.bgColors, (color, index) => {
    GridCol({ offset: 2 }) {
      Row() {
        Text('' + index)
      }.width('100%').height('50vp')
    }
    .backgroundColor(color)
  })
}

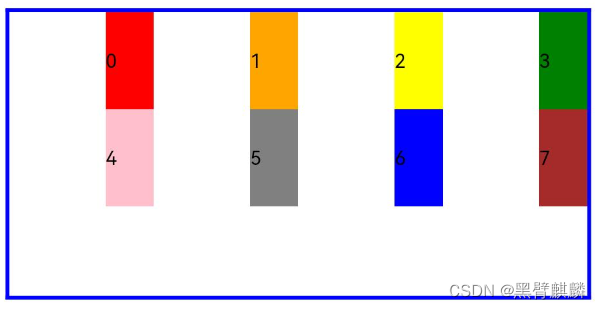

栅格默认分成12列，每一个子组件默认占1列，偏移2列，每个子组件及间距共占3列，一行放四个子组件。

• offset也支持六种不同尺寸（xs, sm, md, lg, xl, xxl)设备中子组件所占列数设置,各个尺寸下数值可不同。

@State bgColors: Color[] = [Color.Red, Color.Orange, Color.Yellow, Color.Green, Color.Pink, Color.Grey, Color.Blue, Color.Brown];
...

GridRow() {
  ForEach(this.bgColors, (color, index) => {
    GridCol({ offset: { xs: 1, sm: 2, md: 3, lg: 4 } }) {
      Row() {
        Text('' + index)
      }.width('100%').height('50vp')
    }
    .backgroundColor(color)
  })
}

order

子组件排列次序

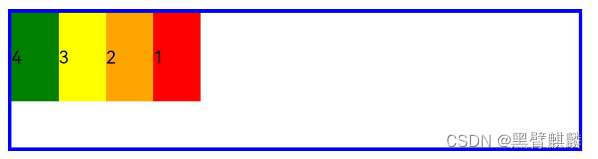

• 当子组件不设置order或者设置相同的order, 子组件按照代码顺序展示
• 当子组件设置不同的order时，order较小的组件在前，较大的在后。
  当类型为number时，子组件在任何尺寸下排序次序一致。

GridRow() {
  GridCol({ order: 4 }) {
    Row() {
      Text('1')
    }.width('100%').height('50vp')
  }.backgroundColor(Color.Red)
  GridCol({ order: 3 }) {
    Row() {
      Text('2')
    }.width('100%').height('50vp')
  }.backgroundColor(Color.Orange)
  GridCol({ order: 2 }) {
    Row() {
      Text('3')
    }.width('100%').height('50vp')
  }.backgroundColor(Color.Yellow)
  GridCol({ order: 1 }) {
    Row() {
      Text('4')
    }.width('100%').height('50vp')
  }.backgroundColor(Color.Green)
}

相对布局（RelativeContainer）

概述：

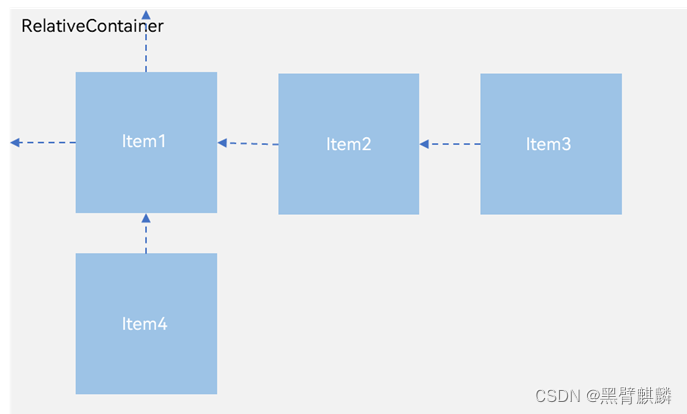

RelativeContainer为采用相对布局的容器，支持容器内部的子元素设置相对位置关系。子元素支持指定兄弟元素作为锚点，也支持指定父容器作为锚点，基于锚点做相对位置布局。下图是一个RelativeContainer的概念图，图中的虚线表示位置的依赖关系。

子元素并不完全是上图中的依赖关系。比如，Item4可以以Item2为依赖锚点，也可以以RelativeContainer父容器为依赖锚点。

• 锚点：通过锚点设置当前元素基于哪个元素确定位置
• 对齐方式：通过对齐方式，设置当前元素是基于锚点的上中下对齐，还是基于锚点的左中右对齐

设置依赖关系

锚点设置

锚点设置是指设置子元素相对于父元素或兄弟元素的位置依赖关系。
在水平方向上，可以设置left、middle、right的锚点。在竖直方向上，可以设置top、center、bottom的锚点。
了明确定义锚点，必须为RelativeContainer及其子元素设置ID，用于指定锚点信息。ID默认为“__container__”，其余子元素的ID通过id属性设置。未设置ID的子元素在RelativeContainer中不会显示。

• RelativeContainer父组件为锚点，__container__代表父容器的id。

RelativeContainer() {
  Row()
    // 添加其他属性
    .alignRules({
      top: { anchor: '__container__', align: VerticalAlign.Top },
      left: { anchor: '__container__', align: HorizontalAlign.Start }
    })
    .id("row1")

  Row()
    ...
    .alignRules({
      top: { anchor: '__container__', align: VerticalAlign.Top },
      right: { anchor: '__container__', align: HorizontalAlign.End }
    })
    .id("row2")
}
...

• 以子元素为锚点。

RelativeContainer() {
  ...
  top: { anchor: 'row1', align: VerticalAlign.Bottom },
  ...
}
.width(300).height(300)
.margin({ left: 20 })
.border({ width: 2, color: '#6699FF' })

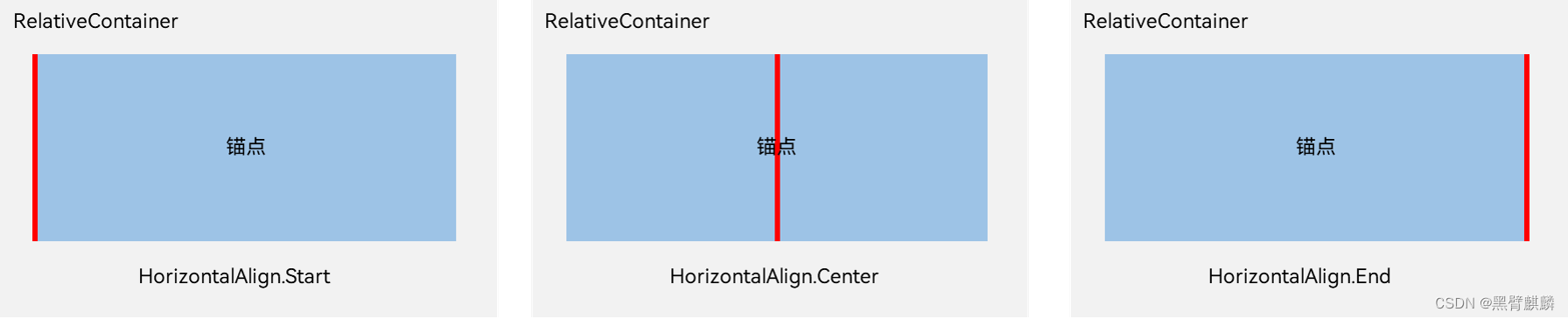

设置相对于锚点的对齐位置

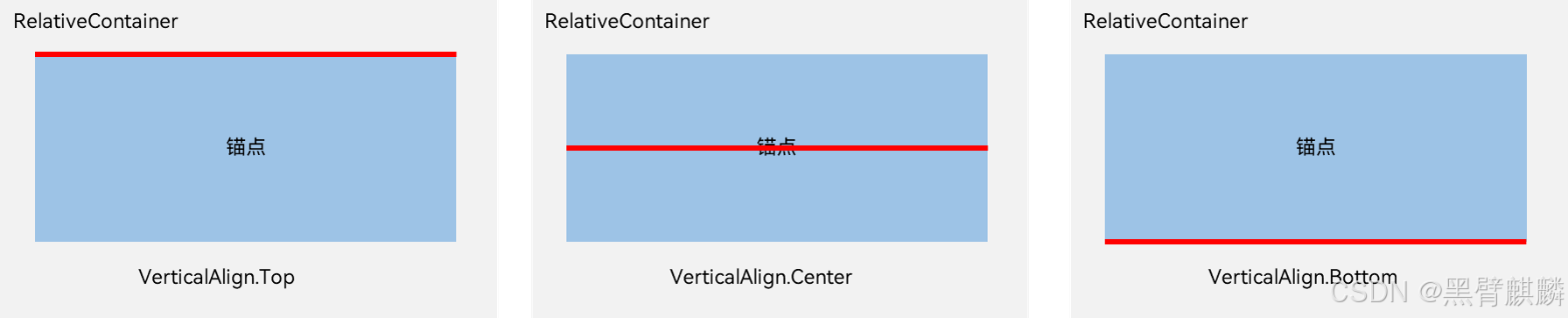

设置了锚点之后，可以通过align设置相对于锚点的对齐位置。
在水平方向上，对齐位置可以设置为HorizontalAlign.Start、HorizontalAlign.Center、HorizontalAlign.End。

在竖直方向上，对齐位置可以设置为VerticalAlign.Top、VerticalAlign.Center、VerticalAlign.Bottom。

场景实例

相对布局内的子元素相对灵活，只要在RelativeContainer容器内，均可以通过alignRules进行相应的位置移动。

@Entry
@Component
struct Index {
  build() {
    Row() {
      RelativeContainer() {
        Row()
          .width(100)
          .height(100)
          .backgroundColor('#FF3333')
          .alignRules({
            top: { anchor: '__container__', align: VerticalAlign.Top },  //以父容器为锚点，竖直方向顶头对齐
            middle: { anchor: '__container__', align: HorizontalAlign.Center }  //以父容器为锚点，水平方向居中对齐
          })
          .id('row1')  //设置锚点为row1

        Row() {
          Image($r('app.media.icon'))
        }
        .height(100).width(100)
        .alignRules({
          top: { anchor: 'row1', align: VerticalAlign.Bottom },  //以row1组件为锚点，竖直方向底端对齐
          left: { anchor: 'row1', align: HorizontalAlign.Start }  //以row1组件为锚点，水平方向开头对齐
        })
        .id('row2')  //设置锚点为row2

        Row()
          .width(100)
          .height(100)
          .backgroundColor('#FFCC00')
          .alignRules({
            top: { anchor: 'row2', align: VerticalAlign.Top }
          })
          .id('row3')  //设置锚点为row3

        Row()
          .width(100)
          .height(100)
          .backgroundColor('#FF9966')
          .alignRules({
            top: { anchor: 'row2', align: VerticalAlign.Top },
            left: { anchor: 'row2', align: HorizontalAlign.End },
          })
          .id('row4')  //设置锚点为row4

        Row()
          .width(100)
          .height(100)
          .backgroundColor('#FF66FF')
          .alignRules({
            top: { anchor: 'row2', align: VerticalAlign.Bottom },
            middle: { anchor: 'row2', align: HorizontalAlign.Center }
          })
          .id('row5')  //设置锚点为row5
      }
      .width(300).height(300)
      .border({ width: 2, color: '#6699FF' })
    }
    .height('100%').margin({ left: 30 })
  }
}

总结

到这里我们把栅格布局（GridRow/GridCol）和相对布局（RelativeContainer）介绍完了；
这里重点注意栅格布局，在响应式开发中常用的方案之一，鸿蒙的一次开发多端部署会用到的方案之一。
栅格布局的提供了很高的的灵活行，我们可以领利用breakpoints对不同尺寸的屏幕进行断点操作，从而大大提升我们在多端响应式布局的灵活的操纵性；
栅格布局可以利用colums自定义列数。默认是12。跟bootstrap一样。
相对布局可以让我们对具体的某个元素进行对象定位操作。
