字块绘制（ArkTS）

场景介绍

字块（TextBlob）是指文本的集合。无论是单个的文字还是大块的文本，都可以通过字块来绘制。

本节聚焦于文字的绘制效果，除了基本的字块绘制之外，还可以给文字添加各种绘制效果。常见的字块绘制场景包括[文字描边]、[文字渐变]等

基本字块绘制

Canvas通过drawTextBlob()来绘制字块。函数接受三个参数：TextBlob字块对象，以及文字基线左端点的x坐标和y坐标。

字块对象可以通过多种方式创建得到

此处以使用makeFromString()接口创建字块为例，接口接受3个参数，分别为：

• 需要显示的字符串text。

• font字型对象。其中font用于设置和获取字体的各种属性，如字体大小、文本样式、字体对齐方式、字体渲染方式、字体描边方式等

• 文本编码方式。当前支持的文本编码方式如下：

  • TEXT_ENCODING_UTF8：使用1个字节表示UTF-8或ASCII；
  • TEXT_ENCODING_UTF16：使用2个字节表示大部分unicode；
  • TEXT_ENCODING_UTF32：使用4个字节表示全部unicode；
  • TEXT_ENCODING_GLYPH_ID：使用2个字节表示glyph index。

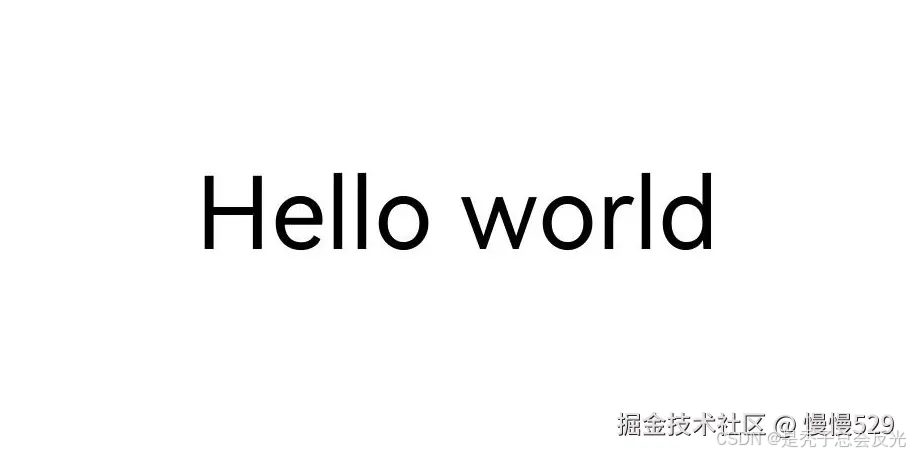

基本效果的示例代码和效果图如下：

// 创建字型对象
const font = new drawing.Font();
// 设置字体大小
font.setSize(100);
// 创建字块对象
const textBlob = drawing.TextBlob.makeFromString("Hello world", font, drawing.TextEncoding.TEXT_ENCODING_UTF8);
// 绘制字块
canvas.drawTextBlob(textBlob, 200, 300);
ts

文字描边

基于基本的字块绘制，还可以通过画笔实现文字描边效果

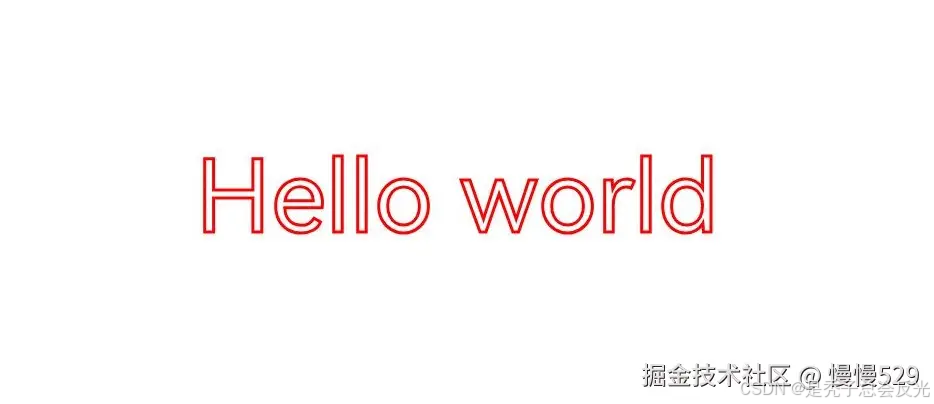

文字描边的简要示例和示意图如下：

// 创建画笔
let pen = new drawing.Pen();
// 设置抗锯齿
pen.setAntiAlias(true);
// 设置描边线宽
pen.setStrokeWidth(3.0);
// 设置描边颜色
pen.setColor(0xFF, 0xFF,  0x00, 0x00);
// 创建字型对象
const font = new drawing.Font();
// 设置字体大小
font.setSize(100);
// 添加画笔描边效果
canvas.attachPen(pen);
// 创建字块对象
const textBlob = drawing.TextBlob.makeFromString("Hello world", font, drawing.TextEncoding.TEXT_ENCODING_UTF8);
// 绘制字块
canvas.drawTextBlob(textBlob, 200, 300);
// 去除描边效果
canvas.detachPen();
ts

文字渐变

基于基本字块绘制，还可以通过着色器实现文字渐变的效果

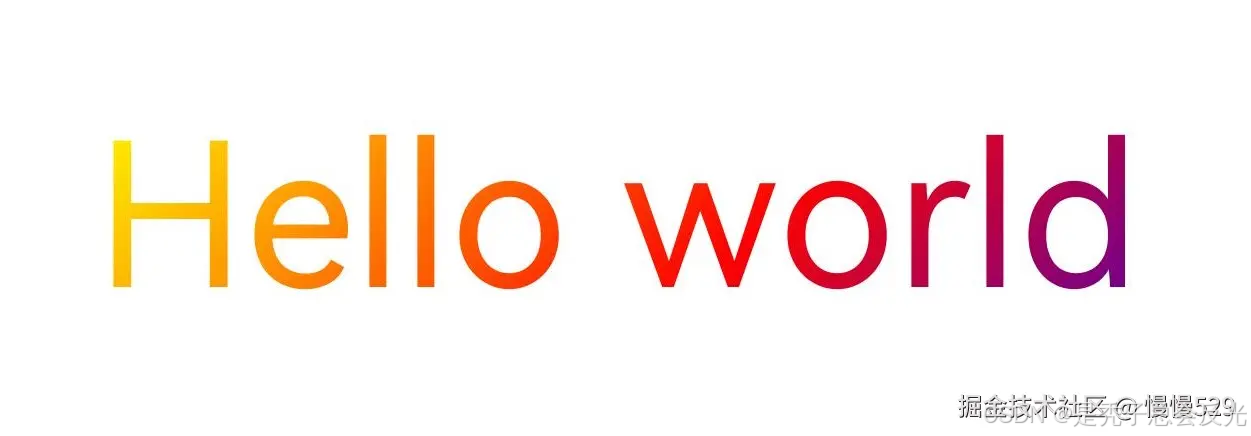

以下为文字添加了线性渐变着色器效果的简要示例和示意图：

let startPt: common2D.Point = { x: 100, y: 100 };
let endPt: common2D.Point = { x: 900, y: 900 };
let colors = [0xFFFFFF00, 0xFFFF0000, 0xFF0000FF];
// 创建线性渐变着色器
let shaderEffect = drawing.ShaderEffect.createLinearGradient(startPt, endPt, colors, drawing.TileMode.CLAMP);
// 创建画刷
let brush = new drawing.Brush();
// 设置着色器
brush.setShaderEffect(shaderEffect);
// 添加画刷填充效果
canvas.attachBrush(brush);
// 创建字型
const font = new drawing.Font();
// 设置字体大小
font.setSize(200);
// 创建字块
const textBlob = drawing.TextBlob.makeFromString("Hello world", font, drawing.TextEncoding.TEXT_ENCODING_UTF8);
// 绘制字块
canvas.drawTextBlob(textBlob, 100, 300);
// 去除填充效果
canvas.detachBrush();
ts
