如何用 HarmonyOS 做一个高质量实时设备看板：CheckMe Dashboard 核心实现拆解

摘要

很多设备信息类应用的问题不在于“拿不到数据”，而在于“拿到的数据展示得不够好”。CheckMe 的 AdvancedDashboard 模块，就是希望把 CPU、内存、存储、电池、网络这些抽象数字，变成用户一眼就能看懂的实时可视化界面。本文从组件结构、Canvas 绘制、趋势图逻辑、响应式适配和生命周期控制几个方面，拆解这块实现思路。

四个主题适配说明

这篇文章的主方向是 高端精致。Dashboard 通过 Canvas 趋势图、面积填充、端点高亮和响应式图表，让设备状态从普通文本列表升级为实时看板。它也关联 创新体验，因为用户看到的是状态变化过程而不是孤立数值；关联 能力增强，因为图表背后依赖统一采集、实时轮询和生命周期控制；关联 安全隐私，因为组件在页面不可见或应用后台时会停止轮询，减少不必要的数据采集和资源占用。

一、为什么设备信息页面不能只是列表

如果一个页面只有：

CPU：48%
内存：67%
电池：82%
存储：128GB / 256GB

那么它虽然完成了信息展示，但很难给用户留下“状态感”。

对于监控类应用来说，用户真正关心的通常不是一个静态值，而是这些问题：

CPU 是短时间波动，还是一直高负载？
网络速率是不是突然掉下来了？
内存占用是在平稳区，还是不断上涨？
电池温度是否异常？

所以页面如果只是列表，就只能回答“现在是多少”，但回答不了“过去和现在的关系是什么”。这也是我做 AdvancedDashboard 的出发点。

二、Dashboard 在项目中的角色是什么

这个组件承担的不是普通信息展示，而是：

把系统状态做成可读性更高的图形界面。
让主页一打开就有“仪表盘”感。
提升项目在“高端精致”方向上的表现力。

换句话说，这一块既是视觉层，也是项目的体验亮点层。

三、组件为什么要拆成这么多 Canvas 上下文

在代码里可以看到，AdvancedDashboard 维护了多组画布上下文：

private canvasCpuCtx: CanvasRenderingContext2D = new CanvasRenderingContext2D(new RenderingContextSettings(true));
private canvasMemCtx: CanvasRenderingContext2D = new CanvasRenderingContext2D(new RenderingContextSettings(true));
private canvasStorageCtx: CanvasRenderingContext2D = new CanvasRenderingContext2D(new RenderingContextSettings(true));
private canvasBatteryCtx: CanvasRenderingContext2D = new CanvasRenderingContext2D(new RenderingContextSettings(true));
private canvasNetworkCtx: CanvasRenderingContext2D = new CanvasRenderingContext2D(new RenderingContextSettings(true));

一开始看起来会觉得这是不是太复杂了，但实际上这是非常合理的：

CPU 趋势图的绘制逻辑和内存环图完全不同
电池图和网络流量图的尺寸比例也不一样
把所有图表挤到一个画布里，不仅耦合高，还不利于独立重绘

所以我宁愿把图表分散成多个上下文，各自负责一种图形表达，这样维护起来更稳定。

四、为什么选择 Canvas 而不是纯组件拼装

在可视化展示里，纯组件拼装能做，但很容易有局限：

折线图不自然
面积填充不灵活
高亮端点和渐变控制比较麻烦

而 Canvas 的优势在于，你可以更直接控制：

线条路径
贝塞尔曲线
渐变填充
阴影与端点光晕
图表裁剪和重绘

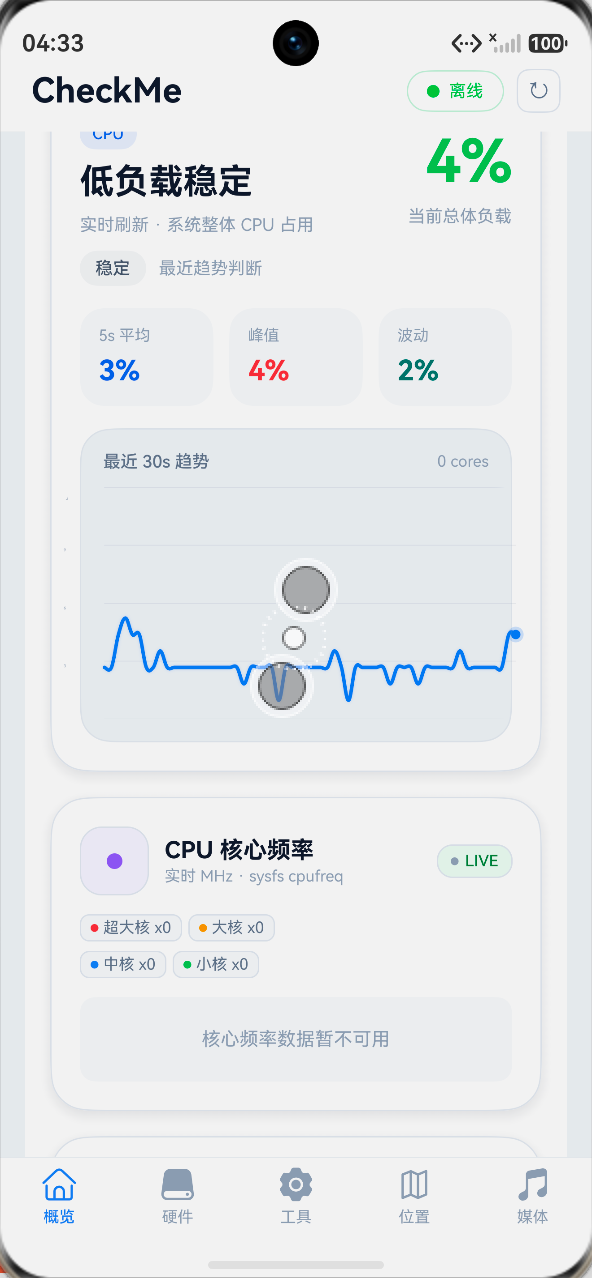

项目中比如 CPU 曲线绘制，就会先生成平滑段，再通过 bezierCurveTo 画出更自然的趋势形态。这类视觉细节，最终都会反映在用户感受上。

五、平滑趋势图是怎么做出来的

AdvancedDashboard 中有一个核心绘图思路，就是“不要让折线图看起来过于生硬”。

六、图表为什么还要做面积填充和端点高亮

在趋势图里，如果只有一条线，信息往往不够饱满。

所以项目里还做了两类增强：

1. 面积填充

通过半透明渐变填充，让图表更有层次，也更容易看出波动区间。

2. 端点高亮

通过圆点和柔和光晕强调“最新值”，让用户一眼看到当前状态落点。

这些增强看似只是视觉修饰，但实际上在监控型界面里非常有用，因为它能显著提升“扫一眼就懂”的效率。

七、为什么 Dashboard 还要做响应式布局

如果图表宽度和高度全部写死，这个组件在不同设备上会非常难看，尤其是平板、大屏或者多窗口场景下。

所以项目中专门做了响应式同步：

private onDashboardAreaChange(_oldValue: Area, newValue: Area): void {
  const nextWidth = this.parseAreaWidth(newValue.width);
  if (nextWidth < 280) {
    return;
  }
  ...
}

再配合：

getResponsiveChartSize
syncResponsiveChartMetrics

让图表能够根据容器宽度自动调整：

画布宽高
趋势图高度
小图比例
圆环图尺寸

这一步很重要，因为它体现的是：项目不是为某一台测试机硬编码，而是考虑了不同设备场景。

八、实时看板为什么必须结合生命周期控制

监控类界面还有一个非常现实的问题：如果你一直轮询、一直重绘，会带来不必要的性能开销。

所以 AdvancedDashboard 中配合了 AppLifecycleManager：

if (!this.lifecycleListenerRegistered) {
  AppLifecycleManager.getInstance().addListener((isForeground: boolean) => {
    if (!isForeground) {
      this.stopPolling();
    } else if (this.isComponentVisible) {
      this.startPolling();
    }
  });
}
