从零开发吉他和弦查询APP：Canvas绘图与音乐理论的完美结合

当技术遇上音乐，用代码实现一个吉他手必备工具

---

写在前面

作为一个吉他爱好者兼程序员，我一直想做一个能随身携带的和弦查询工具。市面上虽然有各种APP，但要么广告太多，要么指法图不够清晰。既然自己会写代码，何不自己动手实现一个？

本文记录了我使用 HarmonyOS NEXT 开发「吉他和弦查询器」的完整过程，重点分享两个核心问题：

1. 如何用 Canvas 绘制专业的吉他指板图？
2. 变调夹移调计算背后的音乐理论是什么？

---

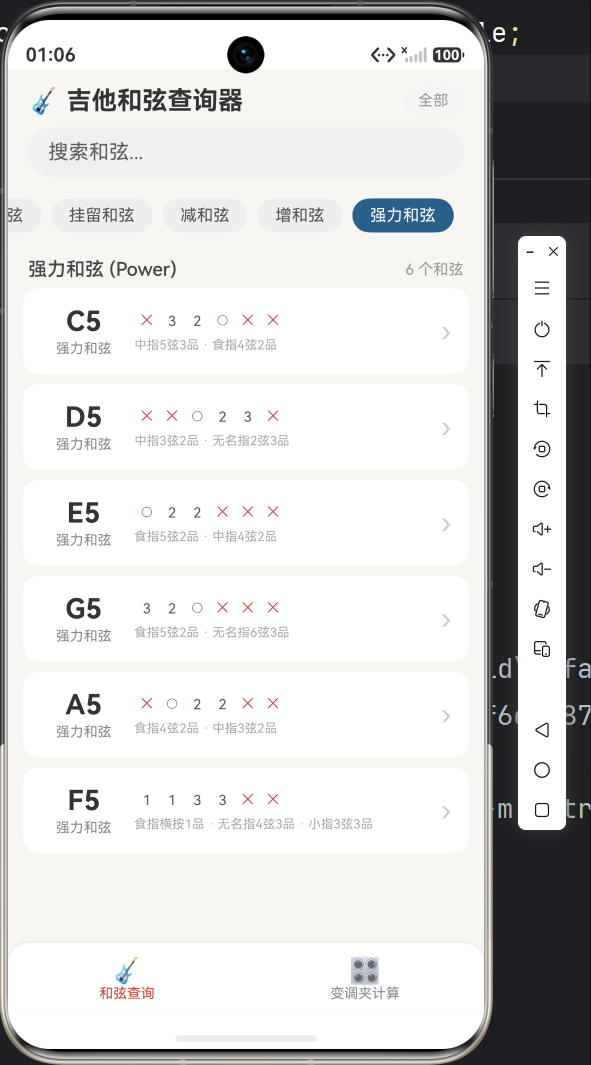

一、项目功能一览

1.1 核心功能

🎸 吉他和弦查询器
│
├── 和弦库（60+ 常用和弦）
│   ├── 大三和弦（C, D, E, F, G, A, B）
│   ├── 小三和弦（Am, Dm, Em, Bm...）
│   ├── 属七和弦（C7, D7, E7...）
│   ├── 大七/小七/挂留/减/增/强力...
│   │
│   ├── 分类筛选（横向滚动标签）
│   ├── 模糊搜索（C, Am, G7...）
│   └── 详情页
│       ├── 指板图（Canvas绘制）
│       ├── 指法说明
│       ├── 组成音
│       └── 同类型推荐
│
└── 变调夹计算器
    ├── 选择目标调性
    ├── 选择品格位置
    └── 计算实际按弦

1.2 项目结构

entry/src/main/ets/
├── components/
│   └── FretboardView.ets    # 核心组件：Canvas指板绘制
├── model/
│   ├── ChordData.ets        # 数据类型定义
│   └── ChordLibrary.ets     # 和弦库数据（60+和弦）
└── pages/
    ├── Index.ets             # 首页：和弦列表
    ├── ChordDetail.ets       # 详情页
    └── CapoTool.ets          # 变调夹计算器

---

二、和弦数据的数学描述

2.1 一根弦的状态

吉他有6根弦，从粗到细编号为6→1弦。每根弦在某个和弦中可能有4种状态：

状态	符号	说明
不弹	✕	这根弦不参与发声
空弦	○	这根弦直接弹，不按任何品格
按1品	1	食指按住这根弦的第1品
按3品	3	无名指按住这根弦的第3品

2.2 和弦数据结构

用一个数组描述6根弦的品格位置：

interface Chord {
  name: string;       // 和弦名称
  type: ChordType;    // 类型（Major/Minor/7th...）
  category: ChordCategory;  // 分类（开放/横按）
  frets: number[];    // 6根弦的品格：-1=不弹, 0=空弦, 1+=品格
  fingers: number[];  // 6根弦的手指：0=不按, 1=食指, 2=中指, 3=无名指, 4=小指
  barre?: BarreInfo;  // 横按信息（可选）
}

示例：C 和弦

指板图：
    ○  ← 1弦空弦
    1  ← 2弦1品（食指）
    ○  ← 3弦空弦
    2  ← 4弦2品（中指）
    3  ← 5弦3品（无名指）
    ✕  ← 6弦不弹

数据表示：
frets:   [-1, 3, 2, 0, 1, 0]
fingers: [0, 3, 2, 0, 1, 0]
         6弦 5弦 4弦 3弦 2弦 1弦

2.3 横按的处理

F 和弦、Bm 和弦需要用食指横按多根弦：

interface BarreInfo {
  fret: number;        // 横按在第几品
  startString: number; // 从第几弦开始
  endString: number;   // 到第几弦结束
}

// F 和弦：食指横按1品，覆盖6弦到1弦
barre: { fret: 1, startString: 6, endString: 1 }

---

三、Canvas 指板图绘制

这是本项目的技术核心——用 Canvas 2D API 绘制专业级的吉他指板图。

3.1 指板图的结构

一个完整的指板图包含以下元素：

      ○  ○  ✕           ← 空弦/不弹标记
  ┌───┬───┬───┬───┬───┐
  │   │   │   │   │   │ ← 第1品（上枕下方）
1 ├───┼───┼───┼───┼───┤
  │   │   │ ● │   │   │ ← 按弦圆点 + 手指编号
2 ├───┼───┼───┼───┼───┤
  │   │ ● │   │   │   │
  └───┴───┴───┴───┴───┘
  E   A   D   G   B   e  ← 音名
  6弦 5弦 4弦 3弦 2弦 1弦

3.2 布局计算

// 画布尺寸
const canvasWidth = ctx.width;
const canvasHeight = ctx.height;

// 留白区域
const paddingLeft = 36;   // 左侧留白（显示品号）
const paddingRight = 16;
const paddingTop = 42;    // 顶部留白（显示O/X标记）
const paddingBottom = 20;

// 可绘制区域
const drawWidth = canvasWidth - paddingLeft - paddingRight;
const drawHeight = canvasHeight - paddingTop - paddingBottom;

// 间距计算
const stringSpacing = drawWidth / 5;  // 6根弦，5个间隔
const fretSpacing = drawHeight / 5;   // 5个品格

3.3 绘制步骤详解

Step 1：绘制背景和品丝

// 背景（米黄色，模拟木质指板）
ctx.fillStyle = '#FFF9F0';
ctx.fillRect(0, 0, canvasWidth, canvasHeight);

// 品丝（横线）
ctx.strokeStyle = '#888888';
ctx.lineWidth = 1.5;
for (let f = 0; f <= 5; f++) {
  const y = paddingTop + f * fretSpacing;
  ctx.beginPath();
  ctx.moveTo(paddingLeft, y);
  ctx.lineTo(paddingLeft + drawWidth, y);
  ctx.stroke();
}

Step 2：绘制上枕

上枕是吉他指板顶部的白色横条，用粗线表示：

ctx.strokeStyle = '#555555';
ctx.lineWidth = 6;  // 比普通品丝粗
ctx.beginPath();
ctx.moveTo(paddingLeft, paddingTop);
ctx.lineTo(paddingLeft + drawWidth, paddingTop);
ctx.stroke();

Step 3：绘制弦线

6根弦粗细不同，6弦最粗、1弦最细：

const stringWidths = [3.2, 2.8, 2.4, 2.0, 1.6, 1.2];
ctx.strokeStyle = '#999999';

for (let s = 0; s < 6; s++) {
  const x = paddingLeft + s * stringSpacing;
  ctx.lineWidth = stringWidths[s];
  ctx.beginPath();
  ctx.moveTo(x, paddingTop);
  ctx.lineTo(x, paddingTop + drawHeight);
  ctx.stroke();
}

Step 4：绘制按弦圆点

for (let s = 0; s < 6; s++) {
  const fret = chord.frets[s];
  if (fret <= 0) continue;  // 跳过空弦和不弹

  const x = paddingLeft + s * stringSpacing;
  const y = paddingTop + (fret - startFret + 0.5) * fretSpacing;

  // 圆点半径
  const radius = Math.min(stringSpacing * 0.35, fretSpacing * 0.32);

  // 根音用红色，其他用蓝色
  ctx.fillStyle = isRootNote(s) ? '#D14334' : '#2B5F8A';
  ctx.beginPath();
  ctx.arc(x, y, radius, 0, Math.PI * 2);
  ctx.fill();

  // 手指编号（白色数字）
  if (chord.fingers[s] > 0) {
    ctx.fillStyle = '#FFFFFF';
    ctx.textAlign = 'center';
    ctx.textBaseline = 'middle';
    ctx.fillText(chord.fingers[s].toString(), x, y);
  }
}

Step 5：绘制横按指示

横按用一个圆弧矩形表示：

if (chord.barre) {
  const barre = chord.barre;
  const sStart = 6 - barre.endString;
  const sEnd = 6 - barre.startString;
  const y = paddingTop + (barre.fret - startFret + 0.5) * fretSpacing;

  const xStart = paddingLeft + sStart * stringSpacing;
  const xEnd = paddingLeft + sEnd * stringSpacing;
  const radius = stringSpacing * 0.38;

  // 绘制圆弧矩形
  ctx.fillStyle = '#2B5F8A';
  ctx.beginPath();
  roundRect(ctx, xStart - radius, y - radius,
            xEnd - xStart + radius * 2, radius * 2, radius);
  ctx.fill();

  // 显示 "1"（食指横按）
  ctx.fillStyle = '#FFFFFF';
  ctx.fillText('1', (xStart + xEnd) / 2, y);
}

Step 6：绘制空弦/不弹标记

for (let s = 0; s < 6; s++) {
  const x = paddingLeft + s * stringSpacing;
  const y = paddingTop - 10;

  if (chord.frets[s] === 0) {
    // 空弦：空心圆 O
    ctx.strokeStyle = '#2B5F8A';
    ctx.lineWidth = 2;
    ctx.beginPath();
    ctx.arc(x, y, 7, 0, Math.PI * 2);
    ctx.stroke();
  } else if (chord.frets[s] === -1) {
    // 不弹：打叉 X
    ctx.strokeStyle = '#333333';
    ctx.lineWidth = 2;
    ctx.beginPath();
    ctx.moveTo(x - 5, y - 5);
    ctx.lineTo(x + 5, y + 5);
    ctx.moveTo(x + 5, y - 5);
    ctx.lineTo(x - 5, y + 5);
    ctx.stroke();
  }
}

Step 7：绘制音名

if (chord.notes) {
  ctx.font = '10px sans-serif';
  ctx.fillStyle = '#555555';
  ctx.textAlign = 'center';

  for (let s = 0; s < 6; s++) {
    if (chord.notes[s] && chord.notes[s] !== '-') {
      const x = paddingLeft + s * stringSpacing;
      const y = paddingTop + drawHeight + 12;
      ctx.fillText(chord.notes[s], x, y);
    }
  }
}

3.4 关键技术点

踩坑记录：

1. Canvas 尺寸时机

   Canvas(this.context)
     .onReady(() => {
       // 只有在这里 ctx.width/height 才有效！
       this.drawFretboard();
     })


2. 延迟重绘

   @Prop @Watch('onChordChange') chord: Chord;

   onChordChange(): void {
     // 延迟执行，确保布局已更新
     setTimeout(() => {
       this.drawFretboard();
     }, 50);
   }


3. 圆角矩形函数

   // ArkUI Canvas 没有内置 roundRect，需自己实现
   roundRect(ctx, x, y, w, h, r) {
     ctx.moveTo(x + r, y);
     ctx.arcTo(x + w, y, x + w, y + h, r);
     ctx.arcTo(x + w, y + h, x, y + h, r);
     ctx.arcTo(x, y + h, x, y, r);
     ctx.arcTo(x, y, x + w, y, r);
     ctx.closePath();
   }


---

四、变调夹计算：音乐理论

4.1 什么是变调夹？

变调夹（Capo）是一种夹在吉他指板上的装置，相当于一个"移动的上枕"。当变调夹夹在第 N 品时：

• 所有空弦音升高 N 个半音
• 原本按 C 和弦的指法，发出的声音变成了升高 N 个半音后的音

4.2 12 平均律

西方音乐使用 12 平均律，一个八度分为 12 个半音：

C → C# → D → D# → E → F → F# → G → G# → A → A# → B → C
    +1    +1    +1   +1   +1    +1   +1    +1   +1    +1   +1

音名循环：C, C#, D, D#, E, F, F#, G, G#, A, A#, B

4.3 移调计算

公式：

实际按弦根音 = 目标音根音 - 变调夹品格数

示例：

目标音	变调夹	实际按弦	说明
C	3品	A	C - 3 = A
C	5品	G	C - 5 = G
D	2品	C	D - 2 = C
G	7品	D	G - 7 = D

4.4 算法实现

export function applyCapo(chordName: string, capoFret: number): string {
  // 12个半音的音名
  const noteNames = ['C', 'C#', 'D', 'D#', 'E', 'F',
                     'F#', 'G', 'G#', 'A', 'A#', 'B'];

  // 分离根音和后缀（Cmaj7 → C + maj7）
  const match = chordName.match(/^([A-G][#b]?)(.*)$/);
  if (!match) return chordName;

  let root = match[1];
  const suffix = match[2];

  // 降号转升号（Bb → A#）
  const flatToSharp = {
    'Bb': 'A#', 'Db': 'C#', 'Eb': 'D#',
    'Gb': 'F#', 'Ab': 'G#'
  };
  if (root.includes('b')) {
    root = flatToSharp[root] || root;
  }

  // 找到根音在12平均律中的位置
  const rootIndex = noteNames.indexOf(root);
  if (rootIndex === -1) return chordName;

  // 向后移动 N 个半音（模12取余）
  const actualIndex = (rootIndex - capoFret + 12) % 12;
  const actualRoot = noteNames[actualIndex];

  return actualRoot + suffix;
}

---

五、搜索与筛选

5.1 分类标签

使用横向滚动的按钮组实现分类筛选：

Scroll() {
  Row() {
    // "全部"按钮
    Text('All')
      .backgroundColor(this.currentCategory === -1 ? '#D14334' : '#EEE')
      .onClick(() => { this.currentCategory = -1; })

    ForEach(this.chordGroups, (group: ChordGroup, index: number) => {
      Text(group.title.split(' ')[0])  // "大三和弦 (Major)" → "大三和弦"
        .backgroundColor(this.currentCategory === index ? '#2B5F8A' : '#EEE')
        .onClick(() => { this.currentCategory = index; })
    })
  }
}
.scrollable(ScrollDirection.Horizontal)
.scrollBar(BarState.Off)

5.2 模糊搜索

支持按和弦名称或指法描述搜索：

export function searchChords(query: string): Chord[] {
  const q = query.toLowerCase().trim();
  if (!q) return [];

  return getAllChords().filter(chord =>
    chord.name.toLowerCase().includes(q) ||
    chord.description?.toLowerCase().includes(q)
  );
}

搜索 “C” → 匹配 C, C7, Cmaj7, Csus2…

---

六、和弦详情页

6.1 参数传递

// 列表页：跳转
router.pushUrl({
  url: 'pages/ChordDetail',
  params: {
    chordName: item.name,
    chordType: item.type
  }
});

// 详情页：接收
aboutToAppear(): void {
  const params = router.getParams() as Record<string, Object>;
  this.chordName = params['chordName'] as string;
  this.chordType = params['chordType'] as ChordType;

  // 在和弦库中查找
  this.chord = getAllChords().find(c =>
    c.name === this.chordName && c.type === this.chordType
  );
}

6.2 布局设计

详情页采用卡片式布局：

Scroll() {
  Column() {
    // 卡片1：和弦名称 + 类型标签
    Row() {
      Text(this.chord.name).fontSize(36)
      Text(CHORD_TYPE_LABELS[this.chord.type])
        .backgroundColor(分类颜色)
        .borderRadius(10)
    }

    // 指板图组件
    FretboardView({
      chord: this.chord,
      startFret: this.chord.barre?.fret || 1
    })

    // 卡片2：指法说明
    Column() {
      Text('🎯 指法说明')
      Text(this.chord.description)
      if (this.chord.barre) {
        Text(`横按：食指按第${barre.fret}品`)
      }
      // 指法表
      Row() {
        ForEach(this.chord.frets, (fret, idx) => {
          Column() {
            Text(['6弦','5弦','4弦','3弦','2弦','1弦'][idx])
            Text(fret符号)
          }
        })
      }
    }

    // 卡片3：组成音
    Column() {
      Text('🎵 组成音')
      Flex({ wrap: FlexWrap.Wrap }) {
        ForEach(this.chord.notes, (note) => {
          Text(note).backgroundColor('#EBF2FA')
        })
      }
    }

    // 卡片4：同类型推荐
    Column() {
      Text('📋 其他' + 类型名)
      Scroll() {
        Row() {
          ForEach(this.relatedChords, (related: Chord) => {
            Column() {
              Text(related.name)
              Text(简写)
            }
            .onClick(() => { /* 切换到该和弦 */ })
          })
        }
      }
    }
  }
}

---

七、同类型推荐

7.1 查找逻辑

// 查找同类型的其他和弦，最多展示6个
this.relatedChords = getAllChords()
  .filter(c => c.type === this.chord?.type && c.name !== this.chord?.name)
  .slice(0, 6);

7.2 点击切换

点击推荐卡片时，不跳转页面，而是就地更新当前页面：

.onClick(() => {
  this.chordName = related.name;
  this.chordType = related.type;

  // 重新查找
  this.chord = getAllChords().find(c =>
    c.name === related.name && c.type === related.type
  );

  // 更新推荐列表
  this.relatedChords = getAllChords()
    .filter(c => c.type === this.chord?.type && c.name !== this.chord?.name)
    .slice(0, 6);
})

---

八、底部导航

8.1 自定义 Tab 栏

Row() {
  // Tab 1: 和弦查询
  Column() {
    Text('🎸').fontSize(20)
    Text('和弦查询').fontSize(11).fontColor('#D14334')
  }
  .layoutWeight(1)

  // Tab 2: 变调夹计算
  Column() {
    Text('🎛️').fontSize(20)
    Text('变调夹计算').fontSize(11).fontColor('#888')
  }
  .layoutWeight(1)
  .onClick(() => {
    router.pushUrl({ url: 'pages/CapoTool' });
  })
}
.width('100%')
.height(56)
.backgroundColor('#FFF')
.borderRadius({ topLeft: 16, topRight: 16 })
.shadow({ radius: 8, color: '#10000000', offsetY: -2 })

---

九、变调夹计算器详解

9.1 交互设计

计算器分三个区域：

┌────────────────────────────────┐
│  🎯 目标音和弦                  │
│  根音: [C][C#][D][D#][E]...    │
│  类型: [Major][Minor][7th]...  │
│  当前: C = 大三和弦             │
├────────────────────────────────┤
│  📌 变调夹位置                  │
│  第 [3] 品                      │
│  [1][2][3][4][5][6][7][8]...   │
├────────────────────────────────┤
│  ✅ 计算结果                    │
│  C → 夹3品 → 弹 A              │
│  变调夹夹在第3品时，            │
│  按A和弦指法，发出C和弦的声音   │
│  ┌───────────┐                 │
│  │ 指板图    │                 │
│  └───────────┘                 │
└────────────────────────────────┘

9.2 实现代码

@Component
struct CapoTool {
  @State selectedRoot: string = 'C';
  @State selectedType: ChordType = ChordType.MAJOR;
  @State capoFret: number = 3;
  @State resultChordName: string = '';
  @State resultChord: Chord | null = null;

  // 根音列表
  private rootNotes = ['C','C#','D','D#','E','F','F#','G','G#','A','A#','B'];

  aboutToAppear(): void {
    this.calculateResult();
  }

  calculateResult(): void {
    // 组合完整和弦名
    const fullName = this.selectedRoot + this.getTypeSuffix(this.selectedType);

    // 计算移调结果
    this.resultChordName = applyCapo(fullName, this.capoFret);

    // 查找对应和弦
    this.resultChord = getAllChords().find(c => c.name === this.resultChordName);
  }

  // 响应式更新
  onRootChange(root: string): void {
    this.selectedRoot = root;
    this.calculateResult();
  }

  onCapoChange(fret: number): void {
    this.capoFret = fret;
    this.calculateResult();
  }
}

9.3 品格选择器

使用网格按钮代替 Slider，更直观：

Flex({ wrap: FlexWrap.Wrap }) {
  ForEach([1,2,3,4,5,6,7,8,9,10,11,12], (fret: number) => {
    Text(fret.toString())
      .width(26)
      .height(32)
      .textAlign(TextAlign.Center)
      .backgroundColor(fret === this.capoFret ? '#D14334' : '#F5F5F5')
      .borderRadius(6)
      .onClick(() => { this.onCapoChange(fret); })
  })
}

---

十、项目配置

10.1 页面注册

resources/base/profile/main_pages.json:

{
  "src": [
    "pages/Index",
    "pages/ChordDetail",
    "pages/CapoTool"
  ]
}

10.2 应用配置

AppScope/app.json5:

{
  "app": {
    "bundleName": "com.example.chordfinder",
    "versionCode": 1000000,
    "versionName": "1.0.0",
    "icon": "$media:layered_image",
    "label": "$string:app_name"
  }
}

---

十一、技术总结

11.1 Canvas 绘图要点

元素	API	关键参数
弦线	moveTo + lineTo	线宽递减模拟粗细
品丝	moveTo + lineTo	上枕用6px粗线
圆点	arc	根音红色/其他蓝色
横按	arcTo（圆弧矩形）	显示"1"表示食指
标记	arc + moveTo/lineTo	O用stroke，X用两根斜线
文字	fillText	居中对齐

11.2 数据建模

Chord = frets[] + fingers[] + barre?
       ↓          ↓           ↓
     品格位置    手指编号    横按信息

• -1 = 不弹
• 0 = 空弦
• 1+ = 按在第N品

11.3 变调夹算法

根音索引 - 品格数 = 实际根音索引（模12）

---

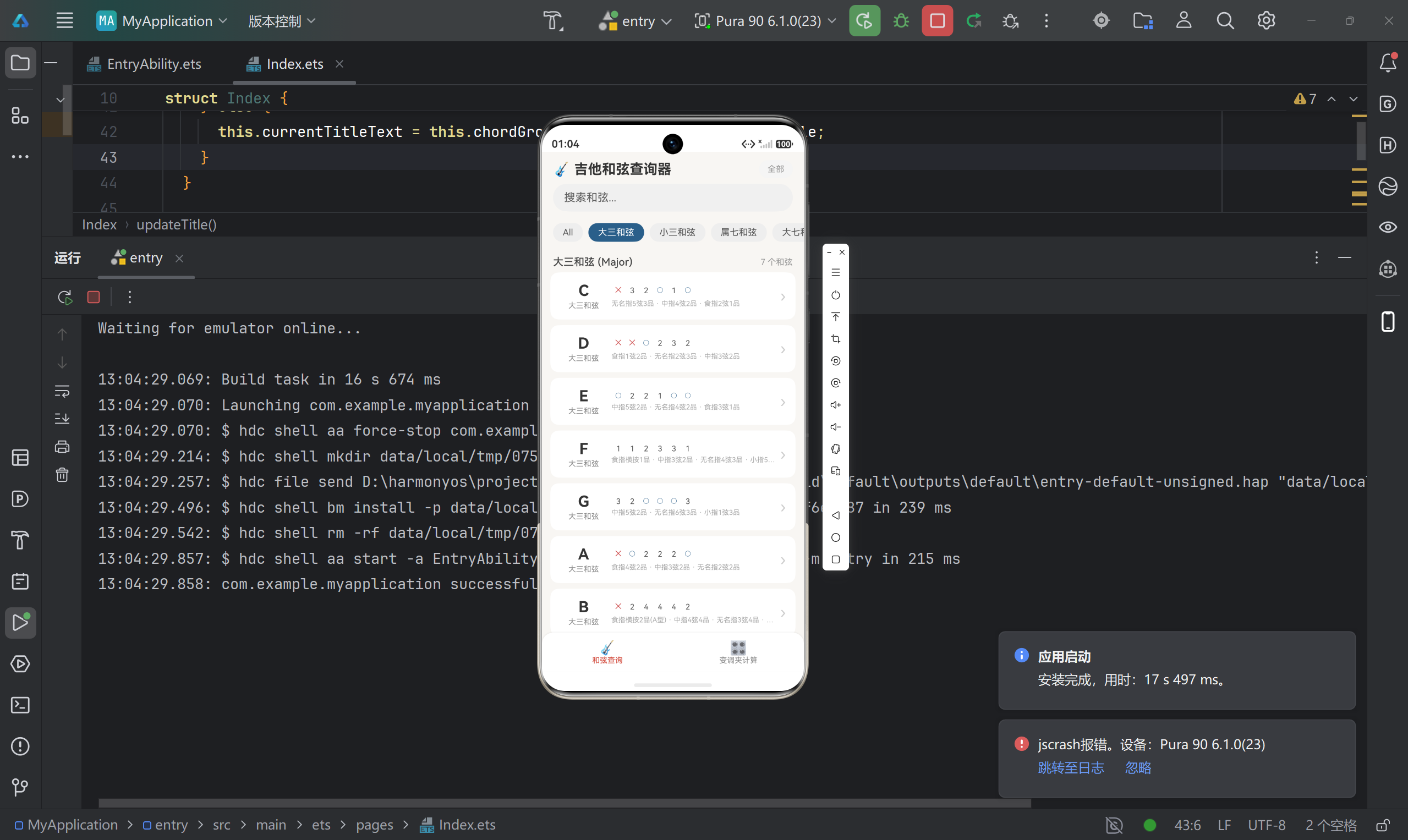

十二、运行效果

---

十三、后续扩展

1. 音频播放：点击和弦播放对应声音
2. 节拍器：内置节拍器功能
3. 调音器：通过麦克风识别音高
4. 更多和弦：扩展爵士和弦、九和弦、十一和弦
5. 曲谱模式：显示常用歌曲和弦进行
6. 自定义和弦：用户在指板上点击创建

---

总结

这个项目让我深入理解了：

1. Canvas 绘图：从布局计算到绑定重绘，每一步都需要精确计算
2. 音乐理论：12平均律、移调计算，代码与艺术的结合
3. 数据抽象：如何用数组描述复杂的和弦指法
4. 交互设计：分类筛选、搜索、卡片推荐等多种交互模式

对于一个吉他爱好者来说，这是最有成就感的项目——它不是 CRUD，不是 TODO List，而是真正能用在日常练习中的工具。

希望这篇文章对喜欢音乐的开发者有所启发。代码已在文中完整呈现，欢迎交流讨论！

---

技术栈：HarmonyOS NEXT + ArkTS + Canvas 2D
开发环境：DevEco Studio 5.0+
和弦数量：60+
