🎨 鸿蒙原生应用实战（十）ArkUI 涂鸦画板：Canvas 绘图 + 颜色选择 + 笔画管理 + 导出

博主说： 从儿童涂鸦到专业绘图，画板应用覆盖了各种用户群体。今天我们用 ArkUI 的 Canvas 2D API，从零实现一个支持自由手绘、颜色切换、笔画粗细、撤销重做、导出图片的完整涂鸦画板。读完你将掌握 ArkUI Canvas 2D 的全部核心绘图能力。

📱 应用场景

场景 说明
✏️ 随手涂鸦 用手指在屏幕上画画
📝 课堂笔记 用手写笔做批注
🖼️ 图片标注 截图后标记重点
🧒 儿童绘画 彩色画笔自由创作
🎨 设计草图 UI 设计师快速画原型

⚙️ 运行环境要求

项目 版本要求
DevEco Studio 5.0.3.800 及以上
HarmonyOS SDK API 12
核心 API Canvas 2D (CanvasRenderingContext2D) + @ohos.multimedia.image
权限 无特殊权限

🛠️ 实战：从零搭建涂鸦画板

Step 1：理解 Canvas 2D 坐标系统

┌──────────────────────────────────┐
│  (0,0)        x →                │
│                                  │
│  y       Canvas 绘图区域          │
│  ↓                                │
│                                  │
│                    (width,height) │
└──────────────────────────────────┘

Canvas 的坐标系原点在左上角，x 向右递增，y 向下递增。所有绘图操作都是在这个坐标系中进行的。

Step 2：画板核心架构

触摸事件 (PanGesture) → 记录轨迹点 (Point[])
                              ↓
每段路径 = StrokeData { points, color, width, opacity }
                              ↓
strokes: StrokeData[]  ← 所有已完成的笔画
undoneStrokes: StrokeData[] ← 被撤销的笔画（用于重做）
                              ↓
撤销: stroke → undoneStrokes (pop + push)
重做: undoneStrokes → stroke (pop + push)
清除: 全部 → undoneStrokes
                              ↓
重绘: 遍历 strokes 在 Canvas 上逐条绘制

Step 3：数据结构

// 一个坐标点
interface Point {
  x: number;
  y: number;
}

// 一条笔画的数据
interface StrokeData {
  points: Point[];      // 轨迹点列表
  color: string;         // 颜色
  width: number;         // 粗细
  opacity: number;       // 透明度
  type: 'pen' | 'marker' | 'eraser'; // 画笔类型
}

// 画笔颜色预设
const COLORS: string[] = [
  '#FF3B30', '#FF9500', '#FFCC00', '#34C759', '#007AFF',
  '#5856D6', '#AF52DE', '#000000', '#888888', '#FFFFFF'
];

// 画笔粗细预设
const WIDTHS: number[] = [2, 4, 8, 12, 20];

Step 4：完整代码

// pages/Index.ets — 涂鸦画板
import image from '@ohos.multimedia.image';
import fileIo from '@ohos.file.fs';

interface Point { x: number; y: number; }

interface StrokeData {
  points: Point[];
  color: string;
  width: number;
  opacity: number;
  type: 'pen' | 'marker' | 'eraser';
}

@Entry
@Component
struct DoodlePad {
  // ======== 核心状态 ========
  @State strokes: StrokeData[] = [];
  @State undoneStrokes: StrokeData[] = [];
  @State currentColor: string = '#007AFF';
  @State currentWidth: number = 4;
  @State currentOpacity: number = 1;
  @State currentType: 'pen' | 'marker' | 'eraser' = 'pen';
  @State isDrawing: boolean = false;
  @State currentPoints: Point[] = [];
  @State canvasWidth: number = 360;
  @State canvasHeight: number = 480;

  private ctx!: CanvasRenderingContext2D;

  // 颜色和粗细预设
  private readonly colors = ['#FF3B30','#FF9500','#FFCC00','#34C759','#007AFF','#5856D6','#AF52DE','#000','#888','#FFF'];
  private readonly widths = [2, 4, 8, 12, 20];

  // ======== 开始绘制 ========
  onDrawStart(event: GestureEvent) {
    this.isDrawing = true;
    const x = event.fingerInfo[0]?.x || 0;
    const y = event.fingerInfo[0]?.y || 0;
    this.currentPoints = [{ x, y }];

    // 画起点圆点
    this.ctx.beginPath();
    this.ctx.arc(x, y, this.currentWidth / 2, 0, Math.PI * 2);
    this.ctx.fillStyle = this.getDrawColor();
    this.ctx.fill();
  }

  // ======== 绘制中（实时轨迹） ========
  onDrawMove(event: GestureEvent) {
    if (!this.isDrawing) return;
    const x = event.fingerInfo[0]?.x || 0;
    const y = event.fingerInfo[0]?.y || 0;
    this.currentPoints.push({ x, y });

    const prev = this.currentPoints[this.currentPoints.length - 2];
    if (!prev) return;

    // 从前一个点画线到当前点
    this.ctx.beginPath();
    this.ctx.moveTo(prev.x, prev.y);
    this.ctx.lineTo(x, y);
    this.ctx.strokeStyle = this.getDrawColor();
    this.ctx.lineWidth = this.currentWidth;
    this.ctx.lineCap = 'round';
    this.ctx.lineJoin = 'round';
    this.ctx.globalAlpha = this.currentOpacity;
    this.ctx.stroke();
    this.ctx.globalAlpha = 1;
  }

  // ======== 结束绘制 ========
  onDrawEnd() {
    if (this.currentPoints.length < 2) return;

    // 保存笔画
    this.strokes.push({
      points: [...this.currentPoints],
      color: this.getDrawColor(),
      width: this.currentWidth,
      opacity: this.currentOpacity,
      type: this.currentType
    });

    this.currentPoints = [];
    this.isDrawing = false;
    // 新笔画产生时清空重做栈
    this.undoneStrokes = [];
  }

  // 获取实际绘制颜色（橡皮擦用白色）
  getDrawColor(): string {
    return this.currentType === 'eraser' ? '#FFFFFF' : this.currentColor;
  }

  // ======== 撤销 ========
  undo() {
    if (this.strokes.length === 0) return;
    const last = this.strokes.pop()!;
    this.undoneStrokes.push(last);
    this.redrawAll();
  }

  // ======== 重做 ========
  redo() {
    if (this.undoneStrokes.length === 0) return;
    const stroke = this.undoneStrokes.pop()!;
    this.strokes.push(stroke);
    this.redrawAll();
  }

  // ======== 清除全部 ========
  clearAll() {
    if (this.strokes.length === 0) return;
    this.undoneStrokes.push(...this.strokes);
    this.strokes = [];
    this.ctx.clearRect(0, 0, this.canvasWidth, this.canvasHeight);
  }

  // ======== 重绘所有笔画 ========
  redrawAll() {
    this.ctx.clearRect(0, 0, this.canvasWidth, this.canvasHeight);

    for (const stroke of this.strokes) {
      if (stroke.points.length < 2) continue;

      this.ctx.beginPath();
      this.ctx.moveTo(stroke.points[0].x, stroke.points[0].y);

      for (let i = 1; i < stroke.points.length; i++) {
        this.ctx.lineTo(stroke.points[i].x, stroke.points[i].y);
      }

      this.ctx.strokeStyle = stroke.color;
      this.ctx.lineWidth = stroke.width;
      this.ctx.lineCap = 'round';
      this.ctx.lineJoin = 'round';
      this.ctx.globalAlpha = stroke.opacity;
      this.ctx.stroke();
      this.ctx.globalAlpha = 1;
    }
  }

  // ======== 导出图片到相册 ========
  async exportToAlbum() {
    try {
      // 当前笔画也画上去
      AlertDialog.show({ title: '导出中...', message: '正在生成图片' });

      // 从 Canvas 获取像素数据
      const pixelMap = await this.ctx.getPixelMap(
        0, 0, this.canvasWidth, this.canvasHeight
      );

      // 编码为 PNG
      const packer = image.createImagePacker();
      const packedData = await packer.packing(pixelMap, {
        format: 'image/png',
        quality: 100
      });

      // 写入文件
      const fileName = `doodle_${Date.now()}.png`;
      const filePath = getContext(this).filesDir + '/' + fileName;
      const file = fileIo.openSync(filePath,
        fileIo.OpenMode.CREATE | fileIo.OpenMode.READ_WRITE);
      fileIo.writeSync(file.fd, packedData.data);
      fileIo.closeSync(file);

      AlertDialog.show({
        title: '✅ 导出成功',
        message: `已保存: ${fileName}\n路径: ${filePath}`
      });
    } catch (err) {
      AlertDialog.show({ message: '导出失败: ' + JSON.stringify(err) });
    }
  }

  // ======== UI 构建 ========
  build() {
    Column() {
      // ---- 顶部工具栏 ----
      Row() {
        // 撤销/重做/清除
        this.ToolBtn('↩', () => { this.undo(); })
        this.ToolBtn('↪', () => { this.redo(); })
        this.ToolBtn('🗑️', () => { this.clearAll(); })

        Text('🎨 涂鸦').fontSize(18).fontWeight(FontWeight.Bold).layoutWeight(1).textAlign(TextAlign.Center)

        // 导出
        this.ToolBtn('📤', () => { this.exportToAlbum(); })
      }
      .width('100%').padding({ left: 8, right: 8, top: 4, bottom: 4 })
      .backgroundColor('#F8F9FA')

      // ---- 画布 ----
      Canvas(this.ctx)
        .width(this.canvasWidth)
        .height(this.canvasHeight)
        .backgroundColor('#FFFFFF')
        .border({ width: 1, color: '#E0E0E0' })
        .gesture(
          GestureGroup(GestureMode.Exclusive,
            PanGesture({ distance: 1 })
              .onActionStart((e) => { this.onDrawStart(e); })
              .onActionUpdate((e) => { this.onDrawMove(e); })
              .onActionEnd(() => { this.onDrawEnd(); })
          )
        )

      // ---- 画笔类型切换 ----
      Row() {
        this.TypeButton('🖊️', 'pen', '钢笔')
        this.TypeButton('🖌️', 'marker', '马克笔')
        this.TypeButton('🧹', 'eraser', '橡皮擦')
      }
      .width('100%').justifyContent(FlexAlign.Center).gap(12).padding({ top: 6, bottom: 4 })

      // ---- 颜色选择器 ----
      Row() {
        ForEach(this.colors, (color: string) => {
          Circle()
            .width(28).height(28)
            .fill(color)
            .stroke(this.currentColor === color ? '#333' :
                   color === '#FFF' ? '#ddd' : 'transparent')
            .strokeWidth(3)
            .onClick(() => {
              this.currentColor = color;
              if (this.currentType === 'eraser') this.currentType = 'pen';
            })
        })
      }
      .width('100%').justifyContent(FlexAlign.Center).gap(4).padding({ top: 4, bottom: 4 })

      // ---- 粗细选择器 ----
      Row() {
        ForEach(this.widths, (w: number) => {
          Circle()
            .width(Math.max(16, w * 2 + 4)).height(Math.max(16, w * 2 + 4))
            .fill(this.currentWidth === w ? this.currentColor : '#E0E0E0')
            .onClick(() => { this.currentWidth = w; })
        })
      }
      .width('100%').justifyContent(FlexAlign.Center).gap(6).padding({ top: 4, bottom: 8 })

      // ---- 状态信息 ----
      Text(`笔画: ${this.strokes.length} · ${this.currentType === 'eraser' ? '橡皮擦' : this.currentColor} · ${this.currentWidth}px`)
        .fontSize(12).fontColor('#999').padding({ bottom: 4 })
    }
    .width('100%').height('100%').backgroundColor('#fff')
  }

  @Builder
  ToolBtn(label: string, action: () => void) {
    Button(label)
      .fontSize(16).backgroundColor('transparent')
      .fontColor('#333').width(40).height(36)
      .onClick(() => { action(); })
  }

  @Builder
  TypeButton(icon: string, type: 'pen' | 'marker' | 'eraser', label: string) {
    Button(icon + ' ' + label)
      .fontSize(13).height(32)
      .backgroundColor(this.currentType === type ? '#007AFF' : '#F0F0F0')
      .fontColor(this.currentType === type ? '#fff' : '#333')
      .borderRadius(16)
      .onClick(() => { this.currentType = type; })
  }
}

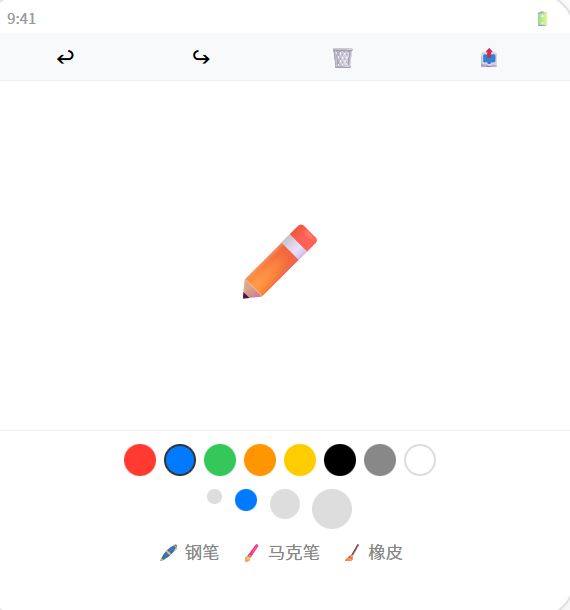

运行结果示意图：在这里插入图片描述

📚 核心知识点深度解析

1. Canvas 2D 核心方法速查表

方法 作用 使用场景
beginPath() 开始新路径 每条笔画前调用
moveTo(x, y) 移动到起点 笔画开始
lineTo(x, y) 画线到指定点 笔画轨迹
stroke() 描边路径 绘制线段
fill() 填充路径 绘制实心图形
arc(x, y, r, start, end) 画圆弧 圆点、擦除痕
clearRect(x, y, w, h) 清空矩形区域 清空画布
getPixelMap(x, y, w, h) 导出为像素图 导出图片
globalAlpha 全局透明度 透明度控制

2. 撤回/重做原理

strokes = [A, B, C]       → 三笔画
undo() → C → undone        → strokes=[A,B], undone=[C]
undo() → B → undone        → strokes=[A], undone=[C,B]
redo() → B ← from undone   → strokes=[A,B], undone=[C]
redo() → C ← from undone   → strokes=[A,B,C], undone=[]

3. 导出流程

Canvas.getPixelMap() → PixelMap → ImagePacker.packing() → Buffer → fileIo.write() → 文件

⚠️ 避坑指南

坑 原因 正确做法
画线不连续 moveTo/lineTo 逻辑不对 每条线段用前一个点和当前点
撤销后画布空白 忘了调 redrawAll() 每次 strokes 变化后重绘
导出图片空白 忘了等 Canvas 渲染完成 在 onDrawEnd 后导出
笔画首尾有断点 起点只画了点没画线 onDrawStart 画圆点 + 第一段线
颜色选择后不变 没更新 strokeStyle 每次绘制前设 ctx.strokeStyle
橡皮擦留下残影 透明度没设为 1 橡皮擦用白色 + strokeWidth=20

🔥 最佳实践

  1. 批量重绘优化：不每帧重绘，只在 undo/redo/clear 时触发 redrawAll()
  2. 撤销栈限制：最多保存 50 步，防止内存溢出
  3. 防抖处理：onDrawMove 被高频触发，用 requestAnimationFrame 节流
  4. Canvas 尺寸适配：根据屏幕密度调整 canvas 宽高
  5. 颜色对比度：白色画布上用深色，深色画布上用亮色
  6. 性能监控：笔画超过 500 条时提示保存清理

🚀 扩展挑战

  1. 插入图片：在画布上粘贴相册图片作为底图
  2. 文本工具：点击输入文字并渲染到画布上
  3. 形状工具：矩形/圆形/直线/箭头等几何形状
  4. 图层管理：多图层独立编辑
  5. 滤镜效果：对画布整体应用黑白/怀旧滤镜

官方文档： HarmonyOS 应用开发文档
