前言

音乐切歌动画如果只是换一张图片，会很生硬。当前项目用 Canvas 把帧图和专辑封面合成到一起，效果会自然很多。

这篇不讲高深图形学，只带小白看懂项目里 Canvas 的用法。

效果图

音乐封面切换如果做得自然，用户会明显感觉 LiveForm 不是简单换图，而是在认真做过渡。

先看文件

核心代码在：

entry/src/main/ets/livecardability/pages/MusicLiveCard.ets

图片工具在：

entry/src/main/ets/utils/ImageUtils.ets

动画常量在：

entry/src/main/ets/model/music/MusicLiveCardConstant.ets

Canvas 先创建上下文

页面里有：

private canvasSettings: RenderingContextSettings = new RenderingContextSettings(true);
private canvasContext: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.canvasSettings);

这两行就是创建 2D 画布上下文。

后面所有绘制，比如清空、裁剪、旋转、画图，都靠 canvasContext。

当前帧变化时重画

项目里：

@State @Watch('frameChange') currentCoverFrame: number = 0;

frameChange(): void {
  this.drawCanvasFrame();
}

每次 currentCoverFrame 变化，就调用 drawCanvasFrame() 重画画布。

这就是帧动画的基本思路：状态变一帧，Canvas 重画一次。

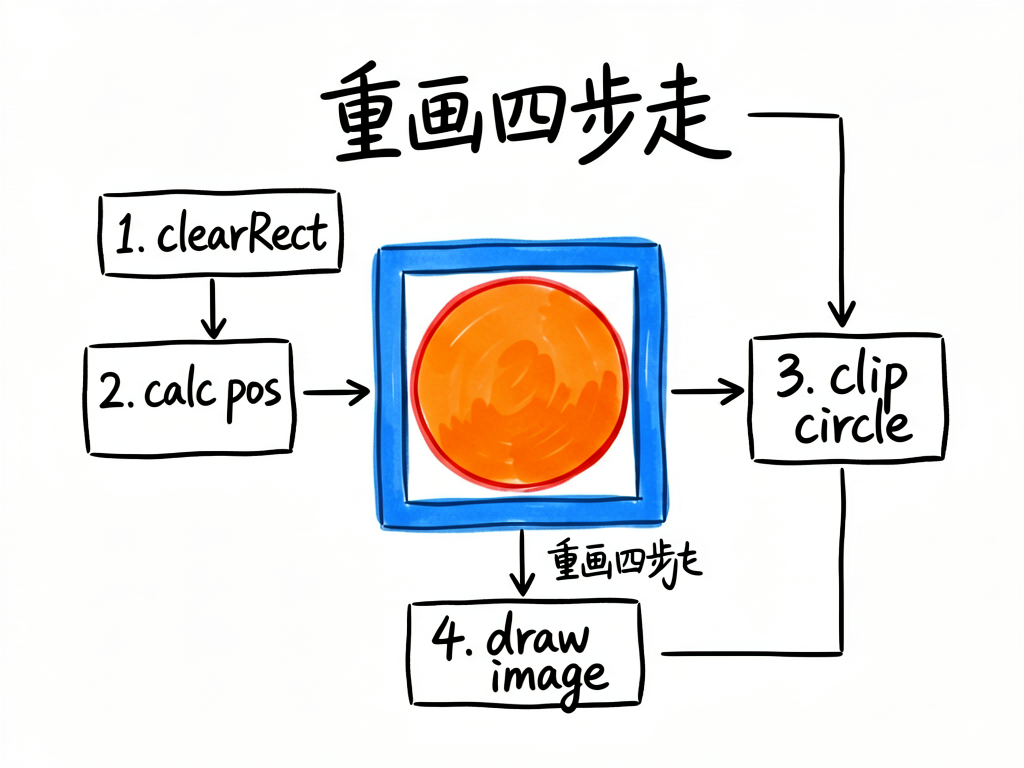

drawCanvasFrame 做了什么

核心逻辑可以拆成四步。

第一步，清空画布：

ctx.clearRect(0, 0, canvasW, canvasH);

不清空的话，上一帧残影会留在画布上。

第二步，计算当前专辑封面位置：

const config = this.getCurrentCoverConfig();
const albumSize = this.canvasHeight * 0.3;
const albumX = this.canvasWidth * config.x / 100 - currentOffsetX;
const albumY = this.canvasHeight * config.y / 100;

config 里有 x、y、旋转、缩放等参数。每一帧用不同配置，就能做出封面飞入飞出的效果。

第三步，裁剪圆形封面：

ctx.beginPath();
ctx.arc(0, 0, albumSize / 2, 0, Math.PI * 2);
ctx.clip();

这段让后面画进去的专辑图只显示成圆形。

第四步，绘制封面和帧图：

ctx.drawImage(albumImage, -albumSize / 2, -albumSize / 2, albumSize, albumSize);
ctx.drawImage(frameImage, offsetX - currentOffsetX, offsetY, this.canvasWidth, this.canvasHeight);

一个是专辑封面，一个是动画帧图。

save 和 restore 很重要

项目里用了：

ctx.save();
// translate / rotate / clip / drawImage
ctx.restore();

小白可以这样理解：

save() 是保存当前画笔状态。

restore() 是恢复到之前状态。

如果你做了裁剪、旋转、缩放，却不恢复，后面的绘制也会被影响，画面很容易乱。

为什么要缓存图片

代码里有：

const albumImage = this.cachedAlbumImage ?? ImageUtils.getImageBitmapByMediaResource(
  this.getUIContext().getHostContext() as Context,
  this.currentSong.label
);

if (!this.cachedAlbumImage) {
  this.cachedAlbumImage = albumImage;
}

意思是：如果已经有缓存，就别重复读取图片。

动画过程中每一帧都解码图片，性能会很差。缓存起来能减少卡顿。

最小 Canvas 示例

小白可以先练这个：

@Component
struct AlbumCanvasDemo {
  private settings: RenderingContextSettings = new RenderingContextSettings(true);
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
  @State angle: number = 0;
  private timer: number = -1;

  aboutToAppear(): void {
    this.timer = setInterval(() => {
      this.angle = (this.angle + 5) % 360;
      this.draw();
    }, 50);
  }

  aboutToDisappear(): void {
    if (this.timer !== -1) {
      clearInterval(this.timer);
      this.timer = -1;
    }
  }

  private draw(): void {
    const ctx = this.context;
    ctx.clearRect(0, 0, ctx.width, ctx.height);
    ctx.save();
    ctx.translate(ctx.width / 2, ctx.height / 2);
    ctx.rotate(this.angle * Math.PI / 180);
    ctx.beginPath();
    ctx.arc(0, 0, 60, 0, Math.PI * 2);
    ctx.clip();
    ctx.fillStyle = '#7C5CFF';
    ctx.fillRect(-60, -60, 120, 120);
    ctx.restore();
  }

  build() {
    Canvas(this.context)
      .width('100%')
      .height('100%')
      .onReady(() => this.draw())
  }
}

先跑通圆形旋转，再去看项目里的图片合成，会轻松很多。

常见坑

• 忘记 clearRect()，画面有残影。
• 忘记 restore()，后续绘制全被裁剪或旋转。
• 每帧都重新读取图片，动画卡顿。
• 定时器不清理，LiveForm 关闭后还在重画。

写在最后

Canvas 的好处是自由。切歌动画里，帧图、封面、旋转、裁剪都能自己控制。

小白先记住三件事：清空画布、保存恢复状态、销毁时清理定时器。
