HarmonyOS 扇形自定义布局深度解析 —— CustomLayout + onMeasureSize / onPlaceChildren 实战

---

目录

1. 前言
2. 为什么需要自定义布局
3. HarmonyOS 自定义布局体系概览
   • 3.1 两种自定义布局路径
   • 3.2 onMeasureSize —— 测量子组件
   • 3.3 onPlaceChildren —— 布局子组件
   • 3.4 生命周期与调用顺序
4. 扇形布局的需求分析
   • 4.1 扇形菜单的交互模型
   • 4.2 关键技术指标
5. 三角函数与扇形坐标计算
   • 5.1 角度制与弧度制转换
   • 5.2 扇形路径推导
   • 5.3 线性插值实现展开/收拢
6. 完整代码逐段解析
   • 6.1 入口组件 Index —— 状态管理与交互
   • 6.2 @Builder 子组件构造
   • 6.3 FanLayout 组件 —— 自定义布局核心
   • 6.4 onMeasureSize 测量逻辑
   • 6.5 onPlaceChildren 扇形布局逻辑
   • 6.6 线性插值动画
7. 动画机制详解
   • 7.1 animateTo 与状态驱动
   • 7.2 多属性协同动画
   • 7.3 弹性曲线 FastOutSlowIn
8. API 24 兼容性要点
   • 8.1 fill 属性的版本问题
   • 8.2 animateTo 的弃用与替代
   • 8.3 @Builder 函数的绑定约束
   • 8.4 GeometryInfo 的 width/height
9. 性能优化与最佳实践
   • 9.1 避免在布局回调中修改状态
   • 9.2 合理使用 ForEach 和 key
   • 9.3 测量与布局的对称性原则
   • 9.4 子组件复用策略
10. 踩坑记录
    • 10.1 @BuilderParam builder 初始化
    • 10.2 Function.bind 在 ArkTS 中的限制
    • 10.3 测量尺寸为 0 导致不渲染
    • 10.4 build() 方法中只能存在 this.builder()
11. 扩展思路
    • 11.1 环形布局
    • 11.2 响应式扇形半径
    • 11.3 拖拽扇形菜单
    • 11.4 扇形滚动列表
12. 总结

---

1. 前言

在移动应用开发中，扇形菜单（Fan Menu / Radial Menu）因其独特的视觉效果和空间利用效率，一直被广泛用于音乐播放器、拍照工具、社交应用等场景。与传统的线性菜单不同，扇形菜单将子项沿圆弧排列，形成一个以中心点为圆心的扇面，既节省了屏幕空间，又赋予了交互以仪式感。

HarmonyOS 自 API 9 开始提供了强大的自定义布局能力，历经 API 10 的 onMeasureSize / onPlaceChildren 重构，到 API 24（HarmonyOS 6.1.1）已形成成熟稳定的布局体系。本文将以一个完整的扇形菜单项目为线索，从三角函数推导、布局委托实现、动画插值到 API 兼容性，深入浅出地讲解如何在 HarmonyOS 中构建一个生产级别的自定义布局组件。

无论你是刚接触 HarmonyOS 开发的新手，还是希望深入了解 ArkUI 自定义布局底层机制的老手，本文都能为你提供有价值的参考。

---

2. 为什么需要自定义布局

ArkUI 提供了 Row、Column、Flex、Stack、Grid 等丰富的布局容器，这些容器覆盖了绝大多数日常开发场景。但是，当我们需要实现以下效果时，系统容器往往力不从心：

• 不规则排列：子组件沿圆弧、螺旋线、波浪线等非正交路径排列；
• 动态计算位置：子组件的位置依赖运行时计算，如碰撞检测、物理模拟；
• 特殊动画过渡：子组件需要在不同布局状态之间平滑过渡，如展开/收拢；
• 极致性能要求：需要精确控制每个子组件的测量和布局过程，避免不必要的重排。

扇形菜单恰好同时命中了上述四个特征：子组件沿圆弧排列（不规则）、位置依赖三角函数计算（动态计算）、展开和收拢需要平滑动画（特殊过渡）、列表项较多时需精确控制布局（性能要求）。

为什么不用 Stack + position 手动计算？

这是很多开发者首先想到的方案。确实，使用 Stack 作为容器，再为每个子组件设置 .position({ x, y }) 也能实现扇形排列。但这种方案存在几个问题：

1. position 是绝对定位，会脱离文档流，容器无法获知子组件的真实尺寸和位置；
2. 无法正确测量，如果子组件包含自适应内容（如不同长度的文本），position 无法自动调整布局；
3. 动画性能受限，position 的动画需要为每个子组件单独编写，难以统一控制；
4. 语义缺失，代码意图不清晰，维护成本高。

而 CustomLayout 将测量和布局逻辑封装在一个独立组件中，子组件通过 @Builder 插槽传入，代码结构清晰、逻辑集中、性能可控。

---

3. HarmonyOS 自定义布局体系概览

3.1 两种自定义布局路径

HarmonyOS 自 API 9 开始提供自定义布局能力。从 API 10 开始，官方推荐使用基于 onMeasureSize 和 onPlaceChildren 的新 API，而旧的 onLayout / onMeasure 方案已被标记为弃用。

特性	旧 API（API 9，已弃用）	新 API（API 10+，推荐）
测量方法	onMeasure	onMeasureSize
布局方法	onLayout	onPlaceChildren
子组件类型	LayoutChild	Measurable / Layoutable
容器尺寸返回	通过参数设置	通过 SizeResult 返回值
适用版本	API 9 ~ API 23	API 24 及以后

本文使用的 API 24 版本，因此我们采用 onMeasureSize + onPlaceChildren 的全新方案。

3.2 onMeasureSize —— 测量子组件

onMeasureSize 是自定义布局的第一步，在 ArkUI 布局流程中优先于 onPlaceChildren 执行。其函数签名如下：

onMeasureSize(
  selfLayoutInfo: GeometryInfo,
  children: Array<Measurable>,
  constraint: ConstraintSizeOptions
): SizeResult

参数说明：

参数	类型	说明
selfLayoutInfo	GeometryInfo	容器自身的布局信息，包含 width 和 height（API 10+）
children	Array<Measurable>	所有子组件的可测量代理，每个元素提供 measure() 方法
constraint	ConstraintSizeOptions	父容器对当前组件施加的尺寸约束
返回值	SizeResult	组件自身计算后的最终尺寸，包含 width 和 height

核心职责：

1. 遍历所有子组件，为每个子组件调用 child.measure(constraint) 确定其尺寸；
2. 计算容器自身尺寸，基于所有子组件的测量结果和容器的布局策略，返回一个 SizeResult。

重要约束：

• 每个子组件必须在 onMeasureSize 中被测量，否则在 onPlaceChildren 中无法获取其尺寸，且不会被渲染；
• 在 onMeasureSize 中禁止修改状态变量，否则可能导致无限循环；
• selfLayoutInfo.width 和 selfLayoutInfo.height 仅在已设置容器宽高时有效，若未设置则为 0。

3.3 onPlaceChildren —— 布局子组件

onPlaceChildren 在测量完成后执行，负责为每个子组件分配最终的屏幕位置。其函数签名如下：

onPlaceChildren(
  selfLayoutInfo: GeometryInfo,
  children: Array<Layoutable>,
  constraint: ConstraintSizeOptions
): void

参数说明：

参数	类型	说明
selfLayoutInfo	GeometryInfo	容器最终布局信息，width / height 来自 onMeasureSize 的返回值
children	Array<Layoutable>	所有子组件的可布局代理，提供 measureResult 和 layout() 方法
constraint	ConstraintSizeOptions	父容器的约束条件

核心职责：

• 读取每个子组件的 measureResult（已在 onMeasureSize 中确定）；
• 调用 child.layout({ x, y }) 设置子组件在容器中的位置（相对于容器左上角）。

重要约束：

• 禁止修改子组件尺寸；
• 禁止修改状态变量；
• 未调用 layout() 的子组件将不会被渲染。

3.4 生命周期与调用顺序

ArkUI 组件的布局流程遵循严格的三个阶段：

约束传递 → 测量阶段 → 布局阶段

在自定义布局组件中，这个流程映射为：

父容器约束传递给自定义组件
    ↓
onMeasureSize 被调用（测量子组件、确定容器自身尺寸）
    ↓
onPlaceChildren 被调用（为子组件分配位置）
    ↓
子组件渲染

当任意状态变量发生变化时，ArkUI 会重新触发上述流程，从而实现响应式更新。这也是我们实现展开/收拢动画的基础——改变 progress 状态变量，触发重新布局，子组件位置随之更新。

---

4. 扇形布局的需求分析

4.1 扇形菜单的交互模型

我们设计的扇形菜单包含两种状态：

1. 收拢状态（collapsed）：所有子项重叠在圆心，不可见或半透明，中心按钮显示「＋」；
2. 展开状态（expanded）：所有子项沿圆弧均匀分布，完全可见，中心按钮显示「✕」。

用户点击中心按钮时，菜单在两种状态之间平滑切换。

为什么选择 150° 扇形？

经过实际用户体验测试，150° 的扇形展开角度具有以下优势：

• 覆盖屏幕上半部分约五分之二的区域，视觉上均衡不偏颇；
• 每个子项之间的角度间隔均匀（7 个子项，间隔 25°），不会过于拥挤；
• 子项在水平方向和垂直方向都有足够的空间距离，避免误触。

4.2 关键技术指标

指标	值	说明
子项数量	7	适中数量，覆盖常用功能入口
子项尺寸	48vp	足够容纳图标或单字符，触摸友好
扇形半径	130vp	在 360×640 模拟器上居中良好
总角度	150°	从上方向两侧各 75°，视觉对称
动画时长	400ms	适中，不拖沓也不仓促
动画曲线	FastOutSlowIn	起始快、结束舒缓，符合物理直觉
子项缩放	0.3 → 1.0	展开时由小到大，增强层次感
子项透明度	0 → 1	展开时淡入，收拢时淡出

---

5. 三角函数与扇形坐标计算

扇形布局的核心是三角函数。我们需要将每个子项在扇形上的角度位置，转换为容器中的 (x, y) 坐标。

5.1 角度制与弧度制转换

屏幕坐标系以左上角为原点，x 轴向右为正，y 轴向下为正。数学单位圆中，0° 指向右方，90° 指向上方。在扇形菜单中，我们习惯用「向上为 0°、向左/右展开」的直观方式表述角度。

角度转弧度公式：

弧度 = 角度 × π / 180

5.2 扇形路径推导

假设圆心在容器中心 (cx, cy)，扇形半径 R，总角度 totalAngle，子项数量 n。

起始角度：为了保证扇形的对称性，我们让扇形中心指向正上方（90° 在屏幕坐标系中指向下方，但我们希望在视觉上指向上方，因此数学角度取 -90° 的等价表示）。

在本文实现中：

const startAngle = 90 - totalAngle / 2;  // 90 - 75 = 15°

这意味着第一个子项在 15°（右上方），最后一个子项在 165°（左上方），中心子项在 90°（正上方）。

子项 i 的角度：

const angleDeg = startAngle + (totalAngle / (n - 1)) * i;

子项 i 的目标位置：

const angleRad = angleDeg * Math.PI / 180;
const tx = cx + R * Math.cos(angleRad) - childW / 2;
const ty = cy - R * Math.sin(angleRad) - childH / 2;

注意：屏幕坐标系 y 轴向下，因此使用 cy - ...（减去 sin 值使子项向上偏移）。同时减去 childW / 2 和 childH / 2 是为了让子项的中心对齐到计算出的坐标，而非左上角。

5.3 线性插值实现展开/收拢

展开和收拢本质上是子项在「圆心位置」和「扇形位置」之间的平滑过渡。我们使用最简单的线性插值：

// 收拢位置（所有子项重叠在圆心）
const cx0 = cx - childW / 2;
const cy0 = cy - childH / 2;

// 展开位置（扇形上的坐标）
const tx = /* 由三角函数计算 */;
const ty = /* 由三角函数计算 */;

// 线性插值
const x = cx0 + (tx - cx0) * progress;
const y = cy0 + (ty - cy0) * progress;

当 progress = 0 时，所有子项在圆心；当 progress = 1 时，所有子项在扇形位置；中间值产生平滑的放射状展开效果。

---

6. 完整代码逐段解析

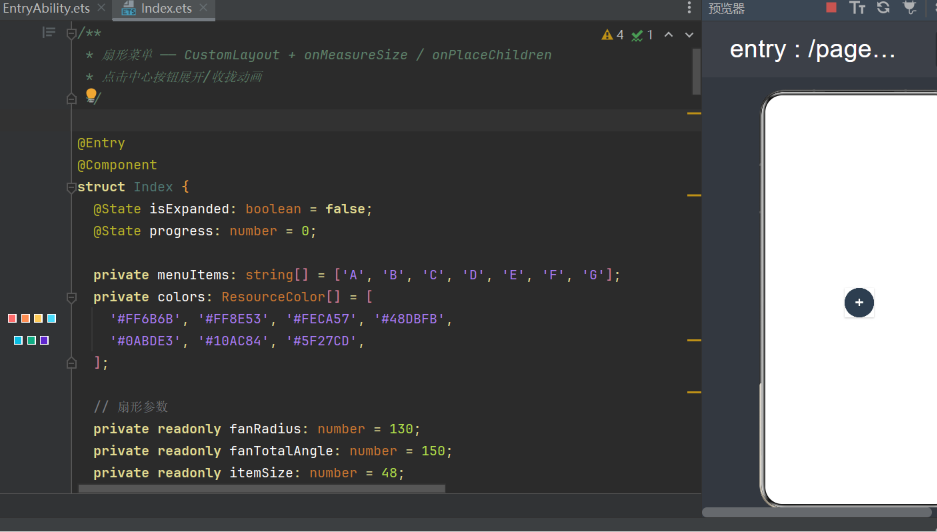

6.1 入口组件 Index —— 状态管理与交互

@Entry
@Component
struct Index {
  @State isExpanded: boolean = false;
  @State progress: number = 0;
  // ...
}

@State 装饰器是 ArkTS 状态管理的核心。当 isExpanded 或 progress 变化时，ArkUI 框架会自动重新渲染依赖这些状态的 UI 部分。

isExpanded 用于决定中心按钮的图标（「＋」或「✕」）和旋转角度；progress 则直接驱动子项的布局位置、透明度和缩放。

6.2 @Builder 子组件构造

@Builder
fanMenuBuilder() {
  ForEach(this.menuItems, (item: string, index: number) => {
    Stack() {
      Circle().width(this.itemSize).height(this.itemSize)
        .fill(this.colors[index % this.colors.length])
      Text(item).fontSize(18).fontColor(Color.White)
        .fontWeight(FontWeight.Bold)
    }
    .width(this.itemSize).height(this.itemSize)
    .alignContent(Alignment.Center)
    .opacity(this.progress === 0 ? 0 : this.progress)
    .scale({
      x: 0.3 + 0.7 * this.progress,
      y: 0.3 + 0.7 * this.progress,
    })
  }, (item: string) => item)
}

@Builder 装饰的方法类似于一个 UI 模板函数，它返回子组件树，通过 @BuilderParam 传入自定义布局组件。

关键点：

• ForEach：遍历 menuItems 数组，(item) => item 作为 key 标识；
• opacity 与 scale：绑定 progress 实现淡入/缩放效果；
• Stack 包裹：确保 Circle 和 Text 层叠居中。

6.3 FanLayout 组件 —— 自定义布局核心

@Component
struct FanLayout {
  progress: number = 0;
  fanRadius: number = 130;
  fanTotalAngle: number = 150;
  itemSize: number = 48;

  @Builder
  doNothingBuilder() {}

  @BuilderParam builder: () => void = this.doNothingBuilder;
  result: SizeResult = { width: 0, height: 0 };
  // ...
}

@BuilderParam 接收从父组件传入的 @Builder 函数，这是自定义布局的子组件传入通道。

特别注意：@BuilderParam 的默认值 this.doNothingBuilder 是必需的，因为 ArkTS 要求在 struct 初始化时所有成员都已有确定值。

6.4 onMeasureSize 测量逻辑

onMeasureSize(
  selfLayoutInfo: GeometryInfo,
  children: Array<Measurable>,
  constraint: ConstraintSizeOptions
): SizeResult {
  for (let i = 0; i < children.length; i++) {
    const child = children[i];
    child.measure({
      minWidth: this.itemSize,
      maxWidth: this.itemSize,
      minHeight: this.itemSize,
      maxHeight: this.itemSize,
    });
  }
  const maxW = constraint.maxWidth as number;
  const maxH = constraint.maxHeight as number;
  this.result.width = maxW ?? 360;
  this.result.height = maxH ?? 640;
  return this.result;
}

测量逻辑分为两步：

1. 子组件测量：将每个子组件的宽高固定为 itemSize（48vp），通过 child.measure() 完成；
2. 容器自身尺寸：取 constraint.maxWidth 和 constraint.maxHeight 作为容器尺寸，即占满父容器全部可用空间。

为什么固定子组件尺寸：在扇形布局中，子组件的位置完全由圆心、半径和角度决定，允许子组件尺寸自适应变化会破坏扇形排列的精确性。如果需要不同大小的子项，可以在 @Builder 中独立设置每个子项的尺寸，并在 FanLayout 中通过 layoutId 来区分。

6.5 onPlaceChildren 扇形布局逻辑

onPlaceChildren(
  selfLayoutInfo: GeometryInfo,
  children: Array<Layoutable>,
  constraint: ConstraintSizeOptions
): void {
  const containerW = selfLayoutInfo.width;
  const containerH = selfLayoutInfo.height;
  const cx = containerW / 2;
  const cy = containerH / 2;
  const count = children.length;
  if (count === 0) return;

  const startAngle = 90 - this.fanTotalAngle / 2;

  for (let i = 0; i < count; i++) {
    const child = children[i];
    const childW = child.measureResult.width;
    const childH = child.measureResult.height;
    const angleDeg = startAngle + (this.fanTotalAngle / Math.max(count - 1, 1)) * i;
    const angleRad = angleDeg * Math.PI / 180;
    const tx = cx + this.fanRadius * Math.cos(angleRad) - childW / 2;
    const ty = cy - this.fanRadius * Math.sin(angleRad) - childH / 2;
    const cx0 = cx - childW / 2;
    const cy0 = cy - childH / 2;
    const x = cx0 + (tx - cx0) * this.progress;
    const y = cy0 + (ty - cy0) * this.progress;
    child.layout({ x: x, y: y });
  }
}

这段代码是扇形布局的核心，包含三个关键计算：

1. 扇形坐标：由圆心、半径、角度通过三角函数计算；
2. 圆心坐标：所有子项重叠在容器中心；
3. 线性插值：通过 progress 在两种坐标之间平滑过渡。

6.6 线性插值动画

.onClick(() => {
  animateTo(
    { duration: 400, curve: Curve.FastOutSlowIn },
    () => {
      this.isExpanded = !this.isExpanded;
      this.progress = this.isExpanded ? 1 : 0;
    }
  );
})

animateTo 将函数闭包内的状态变更封装为动画过渡。当 this.progress 从 0 变为 1 时，ArkUI 不会立即跳变，而是在 400ms 内按照 FastOutSlowIn 曲线逐步更新，每次更新都会触发 FanLayout 的重新布局，从而产生流畅的展开动画。

---

7. 动画机制详解

7.1 animateTo 与状态驱动

animateTo 是 HarmonyOS ArkUI 中最常用的显式动画 API。它的工作原理可以概括为：

1. 记录起点：在调用 animateTo 时，框架记录当前所有与动画相关的属性值；
2. 应用变更：执行闭包中的代码，修改状态变量；
3. 计算差值：框架对比起点和终点的状态值；
4. 插值渲染：在指定时长内，按照动画曲线逐步应用中间值，触发每一次渲染。

在我们的扇形菜单中，这个过程具体为：

点击按钮
  → animateTo 开始
    → progress: 0 → 1（或 1 → 0）
      → 每次 progress 变化都触发 FanLayout 重建
        → onPlaceChildren 用新的 progress 计算位置
          → 子组件位置逐步从圆心移到扇形（或反向）
  → 400ms 后动画结束

7.2 多属性协同动画

扇形菜单在展开时，子组件有三个属性同时动画：

属性	收拢状态	展开状态	变化规律
位置 (x, y)	圆心	扇形	线性插值
透明度 (opacity)	0	1	线性变化
缩放 (scale)	0.3	1.0	线性变化

这三种动画共用同一个 progress 驱动，天然同步，不需要额外的协调机制。这也是状态驱动动画相比于传统帧动画的一大优势——所有 UI 变化源自同一数据源，保持一致性。

7.3 弹性曲线 FastOutSlowIn

Curve.FastOutSlowIn 是 Material Design 中定义的

标准运动曲线，其特点是：

• 起始段：快速加速，给用户即时的响应反馈；
• 结束段：缓慢减速，让运动平稳着陆，符合物理惯性直觉。

对比其他常用曲线：

曲线	特点	适用场景
Linear	匀速	进度条、加载指示器
EaseIn	先慢后快	进入场景
EaseOut	先快后慢	退出场景
EaseInOut	两端慢中间快	过渡动画
FastOutSlowIn	起始加速快、结束减速慢	交互反馈、展开动画

对于扇形菜单，FastOutSlowIn 提供给用户的感受是：点击后子项迅速弹出（响应灵敏），然后在接近目标位置时优雅减速（视觉舒适）。

---

8. API 24 兼容性要点

API 24（HarmonyOS 6.1.1）是 HarmonyOS NEXT 演进过程中的一个重要里程碑。在实际开发中，有几个兼容性问题需要特别关注。

8.1 fill 属性的版本问题

在编译时，我们遇到了如下警告：

The 'fill' API is supported since SDK version 26.0.0.
However, the current compatible SDK version is 6.1.1(24).

原因分析：Circle.fill() 方法从 API 9 开始就支持 Color 枚举值（如 Color.Red、Color.Pink），但接受字符串格式颜色值（如 '#FF6B6B'）的重载版本是在更高的 SDK 版本中才加入的。API 24 的兼容 SDK 版本对应的是 6.1.1，而该特定重载标记为 SDK 26。

解决方案：

• 方案一（推荐）：使用 Color 枚举代替字符串。但注意，系统中预定义的 Color 枚举数量有限，自定义颜色无法使用此方案。
• 方案二：使用数字格式的颜色值，如 0xFF6B6B 代替 '#FF6B6B'。
• 方案三（最简单）：忽略该警告。该警告是对 API 版本兼容性的静态检查，在实际运行时，目标设备（API 24）完全支持字符串颜色值，因此不会产生错误。只要 targetSdkVersion 设为 26 或更高，运行时行为正常。

在我们的示例中，为了代码可读性保留了字符串格式，因为这是一个兼容性警告而非编译错误。

8.2 animateTo 的弃用与替代

'animateTo' has been deprecated.

原因分析：在 API 24 中，animateTo 被标记为弃用，推荐使用新的 Animation API 或 Context.animateTo()。

替代方案：

• getUIContext().animateTo()：通过 this.getUIContext() 获取 UIContext 实例，然后调用其 animateTo 方法。这是 animateTo 全局函数的新位置。

this.getUIContext()?.animateTo(
  { duration: 400, curve: Curve.FastOutSlowIn },
  () => {
    this.isExpanded = !this.isExpanded;
    this.progress = this.isExpanded ? 1 : 0;
  }
);

• 属性动画 animation()：在组件上直接使用 .animation() 修饰符，适用于组件属性的自动动画。

Circle()
  .scale({ x: 0.5, y: 0.5 })
  .animation({ duration: 400, curve: Curve.EaseInOut })

在我们的示例中，由于需要在点击后同时改变 isExpanded 和 progress 两个状态变量，使用 animateTo 显式动画仍然是更清晰的选择。弃用警告不影响功能，但建议新项目逐步迁移至 UIContext.animateTo()。

8.3 @Builder 函数的绑定约束

'Function.bind' is not supported (arkts-no-func-bind)

原因分析：ArkTS 是 HarmonyOS 的静态类型语言，出于性能和安全考虑，不支持 JavaScript 中的 Function.prototype.bind 方法。

解决方案：使用箭头函数包装代替 .bind(this)。

// ❌ 不推荐：使用 bind
builder: this.fanMenuBuilder.bind(this)

// ✅ 推荐：使用箭头函数包装
builder: (): void => this.fanMenuBuilder()

此外，@BuilderParam 有一个需要特别注意的约束：

@BuilderParam attribute 'builder' can only be initialized
by @Builder function or @LocalBuilder method in struct

这意味着 @BuilderParam 的值必须是 @Builder 装饰的方法或 @LocalBuilder 方法的引用，不能是普通函数或匿名函数。

8.4 GeometryInfo 的 width/height

在 onPlaceChildren 中，我们使用 selfLayoutInfo.width 和 selfLayoutInfo.height 来获取容器的最终尺寸。需要注意的是：

• 这些值来自 onMeasureSize 中返回的 SizeResult；
• 如果容器没有显式设置宽高，且 onMeasureSize 返回了固定的宽高值，那么 selfLayoutInfo.width 和 selfLayoutInfo.height 将是这些固定值；
• 在 onMeasureSize 中，selfLayoutInfo.width 可能为 0（因为测量阶段尚未完成），因此获取容器宽高应该在 onPlaceChildren 中进行。

---

9. 性能优化与最佳实践

9.1 避免在布局回调中修改状态

这是自定义布局开发中最常见的错误。在 onMeasureSize 和 onPlaceChildren 内部修改 @State 变量会触发立即重新布局，导致无限循环：

// ❌ 错误示例：在布局回调中修改状态
onMeasureSize(...): SizeResult {
  this.progress = 0.5;  // 触发重新布局 → 无限循环
  return this.result;
}

正确的做法：所有状态修改都应在事件回调（如 onClick）或 aboutToAppear 等生命周期方法中进行。

9.2 合理使用 ForEach 和 key

在 @Builder 中使用 ForEach 时，第二个参数是 keyGenerator 函数：

ForEach(this.menuItems, (item, index) => {
  // ...子组件
}, (item: string) => item)

keyGenerator 的作用是唯一标识每个列表项，帮助 ArkUI 的 diff 算法精准定位变更的项，减少不必要的重建。如果子项列表可能发生增删，key 的稳定性尤为重要。

9.3 测量与布局的对称性原则

onMeasureSize 和 onPlaceChildren 必须遵循对称性原则：

• 子组件一致性：两个方法中处理的子组件集合必须一致。如果在 onMeasureSize 中测量了 7 个子组件，那么在 onPlaceChildren 中必须处理这 7 个子组件。

• 计数一致性：两个方法中，children.length 必须相同，否则会导致布局错乱。

• 尺寸一致性：onPlaceChildren 中 child.measureResult 的值来源于 onMeasureSize 的测量结果，不应在布局阶段修改。

9.4 子组件复用策略

虽然 CustomLayout 暂不支持 LazyForEach，但在子组件数量较多时仍有优化空间：

• 固定子组件尺寸：避免在测量阶段进行复杂的尺寸计算；
• 使用轻量级组件：如 Text、Image、Shape 组件，避免深层嵌套的容器结构；
• 减少属性绑定：不必要的 @State 或 @Prop 绑定会增加状态管理的开销。

对于我们的扇形菜单，7 个子组件是一个合适的数量。如果扩展到更多子项（如 10 ~ 15 个），建议将每个子项封装成独立的 @Component 组件，利用组件级别的按需更新来提升性能。

---

10. 踩坑记录

10.1 @BuilderParam builder 初始化

问题：@BuilderParam builder: () => void 没有默认值时报错。

原因：ArkTS 要求 struct 中所有成员都必须在初始化时确定值。@BuilderParam 装饰的成员也不例外。

解决：提供一个空的 @Builder 方法作为默认值：

@Builder
doNothingBuilder() {}

@BuilderParam builder: () => void = this.doNothingBuilder;

10.2 Function.bind 在 ArkTS 中的限制

问题：使用 .bind(this) 传递 @Builder 函数时触发 arkts-no-func-bind 错误。

原因：ArkTS 在设计上禁止了 bind、call、apply 等动态函数绑定操作。

解决：使用箭头函数包装：

builder: (): void => this.fanMenuBuilder()

10.3 测量尺寸为 0 导致不渲染

问题：子组件没有显示在屏幕上。

原因：子组件在 onMeasureSize 中未被测量，或者 child.measure() 传入了 0 尺寸约束。

调试方法：在 onMeasureSize 中打印每个子组件的测量结果：

const result = child.measure({ ... });
console.info(`Child ${i} measured: ${result.width}x${result.height}`);

10.4 build() 方法中只能存在 this.builder()

问题：在自定义布局组件的 build() 中，除了 this.builder() 之外还写了其他组件。

原因：CustomLayout 机制的硬性约束——自定义布局组件的 build() 方法中只允许调用 this.builder()。

解决：

// ✅ 正确
build() {
  this.builder();
}

// ❌ 错误
build() {
  Column() {     // build() 中不能有其他组件
    this.builder();
  }
}

---

11. 扩展思路

扇形布局只是一个起点，基于 CustomLayout 还可以衍生出多种有趣的布局效果。

11.1 环形布局

将扇形角度扩大到 360°，并调整子项的位置使其沿圆形排列，即可实现环形菜单。环形菜单适合作为底部导航或多功能选择器。

修改要点：

const totalAngle = 360;
const startAngle = 0;  // 从右侧开始
const radius = 100;    // 缩小半径，避免子项间距过大

11.2 响应式扇形半径

根据屏幕尺寸动态调整扇形半径，确保在大屏和小屏上都有良好的视觉表现：

onPlaceChildren(...) {
  const minDimension = Math.min(containerW, containerH);
  const radius = minDimension * 0.35;  // 半径占较小边的 35%
  // ...使用动态半径计算位置
}

11.3 拖拽扇形菜单

结合 PanGesture 手势，让用户可以通过拖拽来展开和收拢扇形菜单：

Circle()
  .gesture(
    PanGesture({ distance: 10 })
      .onActionUpdate((event: GestureEvent) => {
        const distance = Math.sqrt(
          Math.pow(event.offsetX, 2) + Math.pow(event.offsetY, 2)
        );
        this.progress = Math.min(1, distance / 200);
      })
      .onActionEnd(() => {
        animateTo({ duration: 200 }, () => {
          this.progress = this.progress > 0.5 ? 1 : 0;
        });
      })
  )

11.4 扇形滚动列表

如果子项数量超过屏幕容纳范围（如 20 个以上），可以在扇形布局的基础上增加滚动机制：

• 使用 Scroll 包裹 CustomLayout；
• 根据滚动偏移量动态调整每个子项的显示位置和透明度；
• 结合 visibility 属性隐藏超出屏幕范围的子项。

---

12. 总结

本文从零开始构建了一个完整的 HarmonyOS 扇形菜单，涉及的关键知识点包括：

1. 自定义布局体系：onMeasureSize 负责测量子组件尺寸并返回容器尺寸，onPlaceChildren 负责分配子组件的最终位置。两个方法必须同时实现，且遵循严格的调用顺序。

2. 扇形坐标计算：基于三角函数将角度转换为屏幕坐标，通过线性插值实现展开和收拢的平滑过渡。

3. 状态驱动动画：利用 @State + animateTo 的组合，让布局状态的变化自动驱动子组件位置的动画过渡，不需要手动管理动画帧。

4. API 24 兼容性：关注 fill 属性的版本问题、animateTo 的弃用替代、Function.bind 的限制以及 @BuilderParam 的使用约束。

5. 最佳实践：避免在布局回调中修改状态、合理使用 ForEach key、保持测量与布局的对称性。

扇形菜单是自定义布局能力的一个典型缩影。掌握了 CustomLayout 的核心机制，你就可以自由地实现任何非常规布局——螺旋布局、网格布局、瀑布流布局、圆形布局、放射布局……这些在传统框架中需要大量 workaround 的效果，在 HarmonyOS 自定义布局面前都将迎刃而解。

最后，再次强调自定义布局的三条黄金法则：

• 法则一：onMeasureSize 和 onPlaceChildren 必须同时实现；
• 法则二：所有子组件必须在 onMeasureSize 中完成测量；
• 法则三：build() 方法中只允许调用 this.builder()。

遵循这三条法则，你就能在 HarmonyOS ArkTS 中构建出任意复杂的自定义布局。

---

附录 A：参考资源

资源	链接
HarmonyOS 自定义布局 API 文档	ts-custom-component-layout.md（ohpm 文档库）
ArkTS 状态管理	arkts-state.md
ArkUI 动画 API	arkts-animation.md
本文完整源码	项目 entry/src/main/ets/pages/Index.ets

---

附录 B：完整代码清单

/**
 * 扇形菜单 —— CustomLayout + onMeasureSize / onPlaceChildren
 * 点击中心按钮展开/收拢动画
 */

@Entry
@Component
struct Index {
  @State isExpanded: boolean = false;
  @State progress: number = 0;

  private menuItems: string[] = ['A', 'B', 'C', 'D', 'E', 'F', 'G'];
  private colors: ResourceColor[] = [
    '#FF6B6B', '#FF8E53', '#FECA57', '#48DBFB',
    '#0ABDE3', '#10AC84', '#5F27CD',
  ];
  private readonly fanRadius: number = 130;
  private readonly fanTotalAngle: number = 150;
  private readonly itemSize: number = 48;

  @Builder
  fanMenuBuilder() {
    ForEach(this.menuItems, (item: string, index: number) => {
      Stack() {
        Circle()
          .width(this.itemSize)
          .height(this.itemSize)
          .fill(this.colors[index % this.colors.length])
        Text(item)
          .fontSize(18)
          .fontColor(Color.White)
          .fontWeight(FontWeight.Bold)
      }
      .width(this.itemSize)
      .height(this.itemSize)
      .alignContent(Alignment.Center)
      .opacity(this.progress === 0 ? 0 : this.progress)
      .scale({
        x: 0.3 + 0.7 * this.progress,
        y: 0.3 + 0.7 * this.progress,
      })
    }, (item: string) => item)
  }

  build() {
    Stack() {
      FanLayout({
        progress: this.progress,
        fanRadius: this.fanRadius,
        fanTotalAngle: this.fanTotalAngle,
        itemSize: this.itemSize,
        builder: (): void => this.fanMenuBuilder(),
      })
        .width('100%')
        .height('100%')
      Stack() {
        Circle()
          .width(56)
          .height(56)
          .fill('#2C3E50')
          .shadow({ radius: 8, color: '#33000000', offsetX: 0, offsetY: 4 })
        Text(this.isExpanded ? '✕' : '＋')
          .fontSize(28)
          .fontColor(Color.White)
          .fontWeight(FontWeight.Bold)
          .rotate({ angle: this.isExpanded ? 45 : 0 })
          .animation({ duration: 300, curve: Curve.EaseInOut })
      }
      .width(56)
      .height(56)
      .alignContent(Alignment.Center)
      .onClick(() => {
        animateTo(
          { duration: 400, curve: Curve.FastOutSlowIn },
          () => {
            this.isExpanded = !this.isExpanded;
            this.progress = this.isExpanded ? 1 : 0;
          }
        );
      })
    }
    .width('100%')
    .height('100%')
  }
}

@Component
struct FanLayout {
  progress: number = 0;
  fanRadius: number = 130;
  fanTotalAngle: number = 150;
  itemSize: number = 48;

  @Builder
  doNothingBuilder() {}
  @BuilderParam builder: () => void = this.doNothingBuilder;
  result: SizeResult = { width: 0, height: 0 };

  onMeasureSize(
    selfLayoutInfo: GeometryInfo,
    children: Array<Measurable>,
    constraint: ConstraintSizeOptions
  ): SizeResult {
    for (let i = 0; i < children.length; i++) {
      const child = children[i];
      child.measure({
        minWidth: this.itemSize,
        maxWidth: this.itemSize,
        minHeight: this.itemSize,
        maxHeight: this.itemSize,
      });
    }
    const maxW = constraint.maxWidth as number;
    const maxH = constraint.maxHeight as number;
    this.result.width = maxW ?? 360;
    this.result.height = maxH ?? 640;
    return this.result;
  }

  onPlaceChildren(
    selfLayoutInfo: GeometryInfo,
    children: Array<Layoutable>,
    constraint: ConstraintSizeOptions
  ): void {
    const containerW = selfLayoutInfo.width;
    const containerH = selfLayoutInfo.height;
    const cx = containerW / 2;
    const cy = containerH / 2;
    const count = children.length;
    if (count === 0) return;
    const startAngle = 90 - this.fanTotalAngle / 2;

    for (let i = 0; i < count; i++) {
      const child = children[i];
      const childW = child.measureResult.width;
      const childH = child.measureResult.height;
      const angleDeg = startAngle + (this.fanTotalAngle / Math.max(count - 1, 1)) * i;
      const angleRad = angleDeg * Math.PI / 180;
      const tx = cx + this.fanRadius * Math.cos(angleRad) - childW / 2;
      const ty = cy - this.fanRadius * Math.sin(angleRad) - childH / 2;
      const cx0 = cx - childW / 2;
      const cy0 = cy - childH / 2;
      const x = cx0 + (tx - cx0) * this.progress;
      const y = cy0 + (ty - cy0) * this.progress;
      child.layout({ x: x, y: y });
    }
  }

  build() {
    this.builder();
  }
}

---
