“动图魔方”前 3 篇分别解决了首页沉浸光感、视频抽帧编码和本地优先素材链路，但真正把导出做成一个像样的工具，还差最后一层体验闭环：用户把 App 切到后台后，长任务不能突然失联，导出进度要有能看见、能点回 App、能在能力未批准时安全降级的承接面。

一、真实工程问题背景

很多工具类 App 在做导出体验时，容易只停留在页面内进度条。

这在桌面 Demo 里没问题，但一到真实手机场景，问题马上暴露出来：

1. 用户导出大素材时会退到后台，前台页面进度条就失去意义了。
2. 如果后台任务能力没接，系统很可能在切后台后回收执行链路。
3. 如果直接上实况窗，开发阶段又会被“应用需先上架并申请能力”卡住。
4. 如果没有一个显式门控，未获批能力就会变成随机报错点。
5. 如果没有服务卡片这样的稳定降级面，导出中与待命态都缺少系统级承接入口。

所以第 04 篇要解决的不是“能不能调用一个新 API”，而是怎样把下面 4 件事串成一条可靠链路：

1. 导出切后台后继续执行。
2. 进度能被系统级 UI 承接。
3. 未获批能力在开发态完全惰性。
4. 失败或不支持时不影响 GIF 主流程。

二、目标与边界

当前这一版实现的目标很明确：

1. 导出开始后申请后台长任务，避免退后台后直接中断。
2. 已添加到桌面的服务卡片可以显示“进行中 / 百分比 / 阶段文案”。
3. 实况窗能力在代码里预留接入点，但默认关闭，不对开发态撒谎。
4. 导出结束、取消、异常时统一回收后台任务并把卡片恢复为待命态。

边界也必须说清楚：

1. 当前项目没有把 Live View 当成开发期可验证能力。
2. LIVE_VIEW_CAPABILITY_GRANTED 默认是 false，不会在开发态调用任何 liveViewManager 接口。
3. 服务卡片是当前可落地、可验证、可降级的主承接面。
4. 本文聚焦“导出期间的系统能力门控”，不展开 GIF 编码细节。

这也是这篇文章最有工程价值的地方：不是硬把一个平台限制包装成“已经做完”，而是把限制本身写进架构。

三、链路拆分：后台任务、实况窗、服务卡片如何串起来

项目里这条链路被拆成了 4 层：

这样拆的好处是：

1. 页面层只负责“当前导出状态是什么”。
2. 系统能力层各自封装，不把页面代码绑死到具体 Kit。
3. Live View 能力获批前后，导出主流程都不用改动。
4. 服务卡片和实况窗可以共用同一套进度语义。

四、关键实现

4.1 先把后台长任务接上，保证导出退后台不掉链

如果用户一边导出一边切到后台，最先要保住的不是 UI，而是执行权。

BackgroundRenderService 的做法很直接：通过 backgroundTaskManager.startBackgroundRunning() 申请 DATA_TRANSFER 模式后台任务，并用 WantAgent 指回当前 Ability。

export class BackgroundRenderService {
  private static active: boolean = false;

  static async start(context: common.UIAbilityContext): Promise<void> {
    if (BackgroundRenderService.active) {
      return;
    }
    try {
      const info: wantAgent.WantAgentInfo = {
        wants: [
          {
            bundleName: context.abilityInfo.bundleName,
            abilityName: context.abilityInfo.name
          }
        ],
        operationType: wantAgent.OperationType.START_ABILITY,
        requestCode: 0,
        wantAgentFlags: [wantAgent.WantAgentFlags.UPDATE_PRESENT_FLAG]
      };
      const agent: WantAgent = await wantAgent.getWantAgent(info);
      await backgroundTaskManager.startBackgroundRunning(
        context,
        backgroundTaskManager.BackgroundMode.DATA_TRANSFER,
        agent
      );
      BackgroundRenderService.active = true;
    } catch (err) {
    }
  }
}

这里有两个工程判断值得单独拎出来：

1. 失败是允许的。没有把后台能力申请失败等同于导出失败。
2. active 标记让重复点击导出时不会反复申请后台任务。

同时 entry/src/main/module.json5 里明确声明了权限：

"requestPermissions": [
  {
    "name": "ohos.permission.KEEP_BACKGROUND_RUNNING"
  }
]

这段配置本身就是本文的重要证据，因为它说明项目确实进入了“长任务可持续运行”的工程语境，而不只是页面上写了个进度条。

4.2 实况窗不冒进：用显式门控把平台限制变成代码结构

很多文章会把实况窗写成“接下来补一下就行”的泛泛 TODO，但这类能力最大的风险恰恰是平台前置条件不在代码里。

项目里的处理方式更保守，也更真实：

import { liveViewManager } from '@kit.LiveViewKit';

const LIVE_VIEW_CAPABILITY_GRANTED = false;

export class LiveViewService {
  private static active: boolean = false;

  private static async enabled(): Promise<boolean> {
    try {
      return await liveViewManager.isLiveViewEnabled();
    } catch (err) {
      return false;
    }
  }

  static async start(title: string, percent: number): Promise<void> {
    if (!LIVE_VIEW_CAPABILITY_GRANTED || LiveViewService.active) {
      return;
    }
    if (!await LiveViewService.enabled()) {
      return;
    }
    LiveViewService.active = true;
    // TODO: 能力正式获批后在这里接 startLiveView
  }
}

这段代码的价值不在于“已经点亮了实况窗”，而在于它明确表达了三件事：

1. 未获批前，LiveViewKit 是完全惰性的。
2. 就算系统接口存在，也不会因为误调用把导出主流程搞崩。
3. 真正接入时只需补 start / update / stop，不必重写页面编排。

这就是我在 HarmonyOS 项目里很看重的一种写法：先把能力门槛写死，再谈体验增强。否则一上线前发现没有审批通过，整条链路都得回炉。

4.3 服务卡片用作稳定降级面，进度语义比视觉更重要

实况窗在开发态不可用，并不代表系统级进度承接无解。当前项目把服务卡片作为主承接面，这个选择比“等待未来能力开放”更务实。

CardBridge 的职责是维护已添加卡片的 formId，并在进度变化时主动刷新所有卡片：

export class CardBridge {
  static buildBinding(active: boolean, percent: number, stage: string): formBindingData.FormBindingData {
    const safe = percent < 0 ? 0 : (percent > 100 ? 100 : Math.round(percent));
    return formBindingData.createFormBindingData({
      active: active,
      percent: safe,
      stage: stage
    });
  }

  static async pushAll(context: common.Context, active: boolean, percent: number, stage: string): Promise<void> {
    try {
      const ids = await CardBridge.getFormIds(context);
      if (ids.length === 0) {
        return;
      }
      const data = CardBridge.buildBinding(active, percent, stage);
      for (let index = 0; index < ids.length; index++) {
        try {
          await formProvider.updateForm(ids[index], data);
        } catch (err) {
        }
      }
    } catch (err) {
    }
  }
}

这里最关键的不是 UI 长什么样，而是先把进度语义定稳：

1. active 决定卡片处于导出中还是待命态。
2. percent 统一钳制到 0..100。
3. stage 直接复用导出链路里的阶段文案。

一旦这 3 个字段稳定下来，服务卡片和未来实况窗都可以消费同一份数据，不会出现两套状态机。

4.4 FormExtensionAbility 负责注册卡片实例，主应用只管推状态

服务卡片最容易踩坑的点，是把“卡片生命周期”和“主应用进度更新”混成一块。

这里项目做了明确拆分：EntryFormAbility 只处理 formId 注册与初始态返回，实时进度由主应用主动推送。

export default class EntryFormAbility extends FormExtensionAbility {
  onAddForm(want: Want): formBindingData.FormBindingData {
    let formId = '';
    if (want.parameters) {
      const idValue = want.parameters['ohos.extra.param.key.form_identity'];
      if (typeof idValue === 'string') {
        formId = idValue;
      }
    }
    if (formId.length > 0) {
      CardBridge.addFormId(this.context, formId);
    }
    return CardBridge.buildBinding(false, 0, '待命中');
  }

  onRemoveForm(formId: string): void {
    CardBridge.removeFormId(this.context, formId);
  }
}

对应的 form_config.json 和 module.json5 也都有实配：

{
  "name": "EntryFormAbility",
  "srcEntry": "./ets/entryformability/EntryFormAbility.ets",
  "type": "form",
  "metadata": [
    {
      "name": "ohos.extension.form",
      "resource": "$profile:form_config"
    }
  ]
}

{
  "forms": [
    {
      "name": "GifRubikWidget",
      "src": "./ets/widget/pages/WidgetCard.ets",
      "isDynamic": true,
      "defaultDimension": "2*2"
    }
  ]
}

这说明服务卡片不是概念设计，而是已经进入了模块注册与动态刷新配置阶段。

4.5 页面编排要统一开始、更新、结束，不要把系统能力散在各处

真正把整条链路串起来的是 Index.ets 的导出流程。

开始导出时，项目会先申请后台任务，再尝试启动实况窗，再把卡片置为“准备中”：

await BackgroundRenderService.start(ctx);
await LiveViewService.start('准备中', 0);
await CardBridge.pushAll(ctx, true, 0, '准备中');

导出进度回调时，页面并没有逐帧去刷新系统 UI，而是只在整数百分比变化时推送一次：

signal.onProgress = (done: number, total: number, stage: string) => {
  const ratio = total > 0 ? done / total : 0;
  this.exportProgress = ratio;
  this.exportStage = stage;
  const pct = Math.round(ratio * 100);
  if (pct !== this.lastCardPercent) {
    this.lastCardPercent = pct;
    LiveViewService.update(stage, pct);
    CardBridge.pushAll(ctx, true, pct, stage);
  }
};

结束或取消时则统一回收：

await LiveViewService.stop();
await BackgroundRenderService.stop(ctx);
await CardBridge.pushAll(ctx, false, 0, '待命中');

这段编排看起来普通，但它解决了一个很实在的问题：系统 UI 更新频率必须被节流。否则编码阶段每处理一帧就刷一次卡片或实况窗，性能收益还没拿到，UI 层先被自己打爆了。

五、踩坑与修正

5.1 实况窗不是“有 API 就能上”，上架审批前必须接受不可用事实

这是这篇最重要的踩坑结论。

实况窗能力和普通页面组件不同，它不是 import 成功就代表可以验证。当前项目明确把“应用已上架并申请审批通过”当作前置条件，因此开发态默认不启用。

这不是保守，而是避免两个更坏的结果：

1. 代码里混入一堆只在少数环境可跑的试探调用。
2. 测试同学或后续维护者误以为功能“只是偶发失败”。

5.2 后台任务、卡片、实况窗都可能失败，所以主流程必须 try/catch 降级

这组系统能力没有一个适合用“失败即终止导出”来处理。

原因很简单：用户真正要的是 GIF 文件，不是系统能力全绿。

因此当前实现基本都遵循同一原则：

1. 能力接上最好。
2. 能力失败时静默跳过。
3. 主流程只围绕导出结果成败判断。

这种设计对工具类 App 很关键。否则新增一个系统能力增强，反而把原本稳定的导出链路变脆弱了。

5.3 卡片更新语义要固定，别让不同入口各自产生自己的状态机

如果首页按钮、导出页、后台任务回调、卡片渲染各自产生一套“进行中/已完成/待命/异常”的命名，后面越接能力越乱。

当前项目提前把卡片数据压成 active + percent + stage 这 3 个字段，未来无论换卡片样式、补实况窗模板还是做通知栏兜底，都能复用这套状态表达。

这比先冲 UI 更值钱，因为它直接决定后续接能力时要不要重构。

六、截图与代码证据

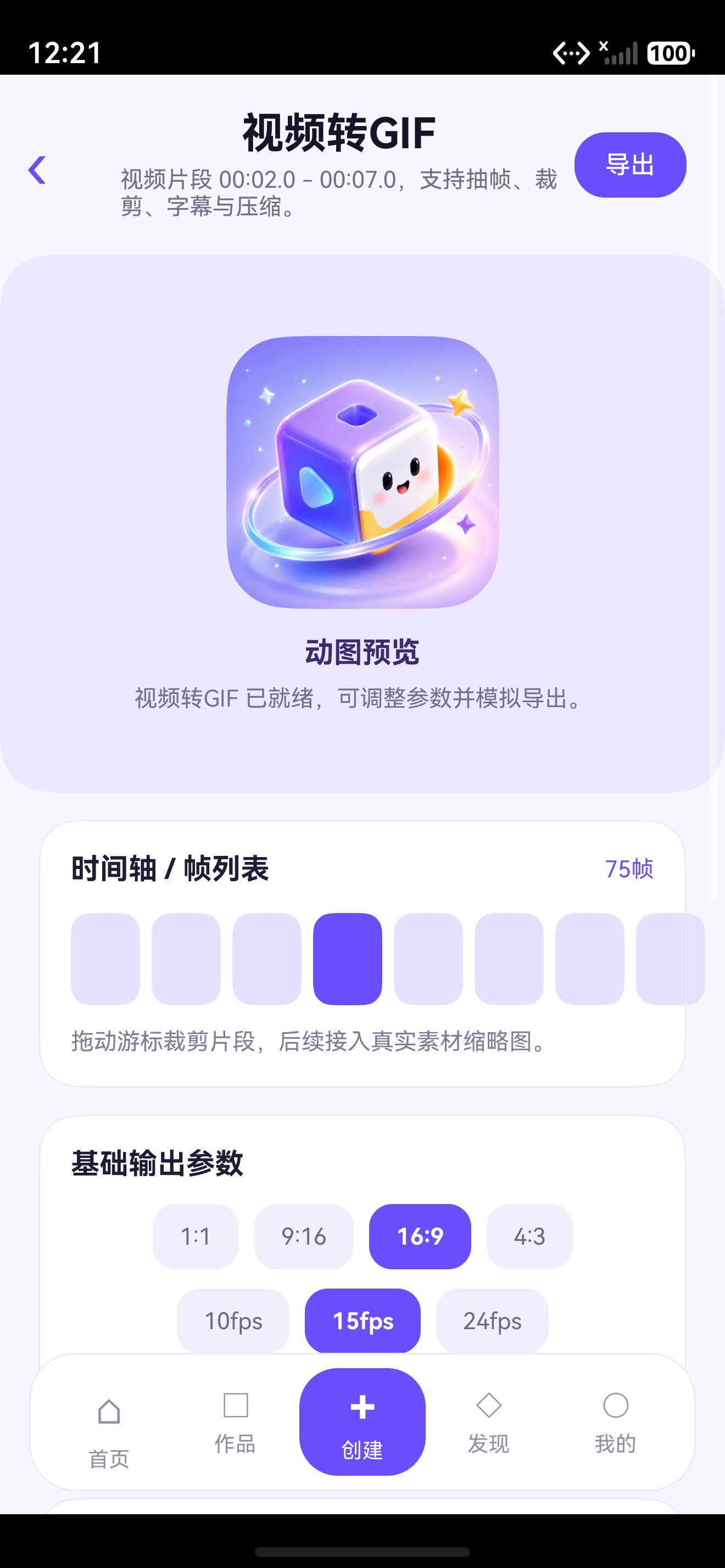

6.1 导出页已经具备真实的长任务入口和进度承接场景

这张图说明导出不是抽象能力，而是已经进入真实页面流程：用户会从这里发起导出、调整参数并进入长任务阶段。后台任务、卡片、实况窗门控，服务的都是这个真实入口。

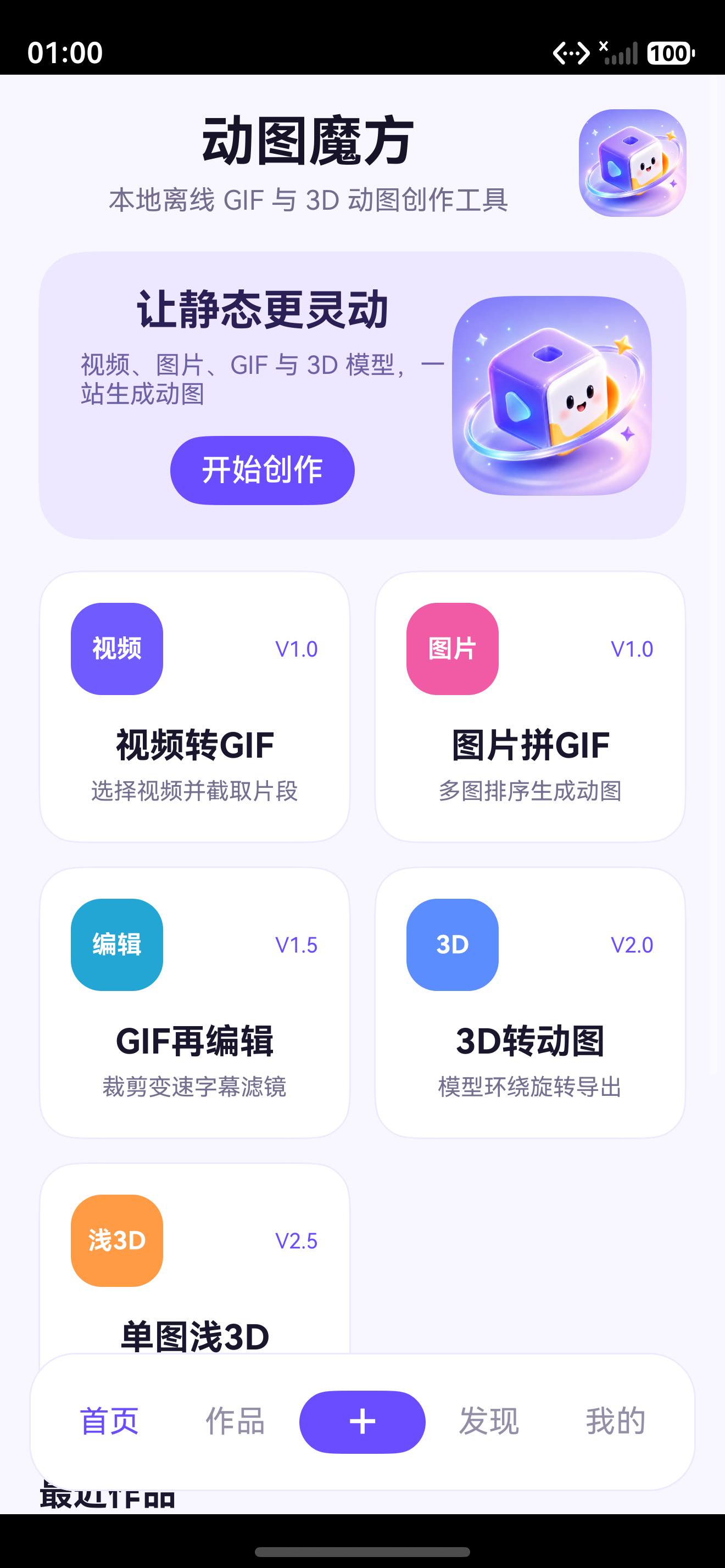

6.2 当前工程已经有稳定的首页入口与主流程承载面

这张图的意义在于证明“动图魔方”不是一个只留在实验页的系统能力样例，而是有完整主流程的工具 App。也正因为它是完整产品，导出体验才必须覆盖后台、卡片和能力门控，而不能只靠页面内提示。

6.3 module.json5、form_config 与服务实现共同构成了可验收证据

除了界面截图，这篇的另一类证据来自工程配置与代码本身：

1. module.json5 已声明 ohos.permission.KEEP_BACKGROUND_RUNNING。
2. module.json5 已注册 EntryFormAbility，类型为 form。
3. form_config.json 已声明 GifRubikWidget 动态卡片。
4. LiveViewService.ets 已把实况窗能力门控写进代码。
5. Index.ets 已把开始、更新、结束三段编排串通。

对于这类“开发态受平台约束”的能力，这比硬贴一张伪截图更有说服力，因为它反映的是可维护的工程结构。

七、工程复盘

做完这一轮之后，我对 HarmonyOS 系统能力接入有一个很明确的判断：

第一，系统能力不是越多越好，而是越可控越好。
第二，能力前置条件必须在代码里可见，而不是写在群消息或脑子里。
第三，工具类 App 的增强能力应该始终服从主流程，而不是反过来绑架主流程。

“动图魔方”这一版没有为了展示实况窗而伪造完成度，而是先用后台任务和服务卡片把真实可交付部分做稳，再给 Live View 留出无侵入接入口。这种节奏更像工程，而不是演示。

八、验收清单

九、小结

第 04 篇真正想说明的是：HarmonyOS 的系统能力接入，重点从来不是“把 API 调起来”，而是把能力边界、平台前置条件、失败降级和产品主流程一起设计好。

在“动图魔方”里，后台任务负责保住执行权，服务卡片负责承担当前可落地的系统级进度面，实况窗则通过显式门控留好未来入口。这样即使实况窗审批还没到位，项目依然有一条完整、诚实、可维护的导出体验链路。

十、下一篇衔接

下一篇我会继续拆“动图魔方技术拆解 05”，主题转向 HarmonyOS 7.0 视角下的创作能力前瞻：为什么 GIF 工具会提前预留 3D 预览、多模态创作和跨设备体验的结构位置，以及这些能力在现阶段应该如何做出“不冒进但不堵死”的工程铺垫。
