HarmonyOS CanvasRenderingContext2D 完全指南：从基础到高级绘图实战

适用版本：HarmonyOS 6.1+（API 23+）
开发语言：ArkTS
关键词：CanvasRenderingContext2D、2D绑定、路径绘制、渐变填充、阴影效果、图像绘制

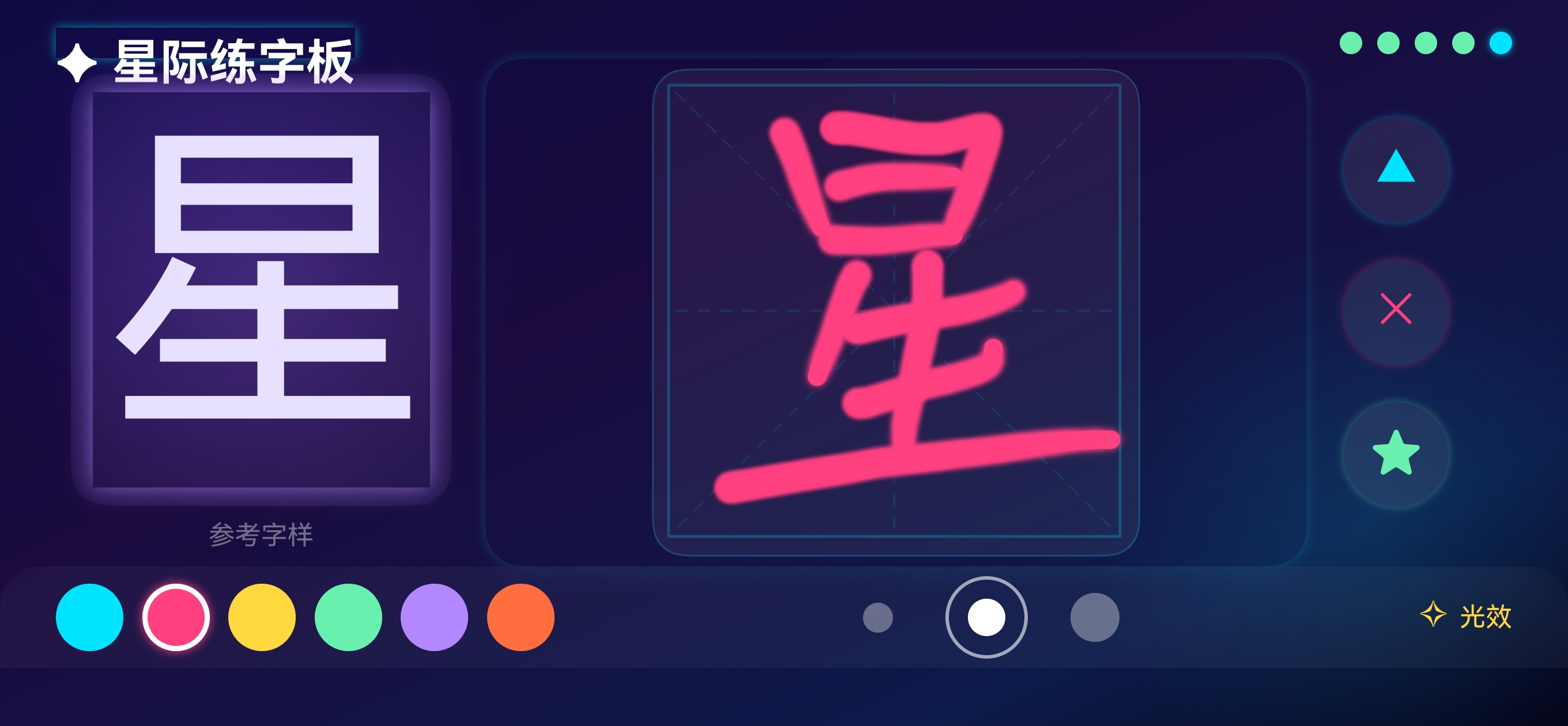

效果

一、前言

CanvasRenderingContext2D 是 HarmonyOS Canvas 组件的核心绑定上下文，提供了丰富的 2D 绘图 API。它就像一支"万能画笔"，能够绘制图形、文本、图像，还支持渐变、阴影、变换等高级效果。

本文将从基础到高级，系统讲解 CanvasRenderingContext2D 的全部使用方法，并配合实战示例帮助读者快速上手。

二、创建与初始化

2.1 实例化上下文

// 方式一：默认构造
private ctx: CanvasRenderingContext2D = new CanvasRenderingContext2D()

// 方式二：指定初始设置
private settings: RenderingContextSettings = new RenderingContextSettings(true) // 开启抗锯齿
private ctx: CanvasRenderingContext2D = new CanvasRenderingContext2D(settings)

2.2 绑定 Canvas 组件

build() {
  Canvas(this.ctx)
    .width(400)
    .height(400)
    .onReady(() => {
      // 上下文已就绪，可以开始绑定
      this.drawSomething()
    })
}

2.3 上下文属性

属性 说明
width 画布宽度（只读，由 Canvas 组件决定）
height 画布高度（只读，由 Canvas 组件决定）

三、基础绘图操作

3.1 绘制矩形

// 填充矩形
this.ctx.fillStyle = '#4CAF50'
this.ctx.fillRect(20, 20, 150, 100)

// 描边矩形
this.ctx.strokeStyle = '#FF5722'
this.ctx.lineWidth = 3
this.ctx.strokeRect(20, 140, 150, 100)

// 清除矩形区域
this.ctx.clearRect(50, 50, 60, 40)

3.2 绘制路径

路径是 Canvas 绘图的基础，所有复杂图形都由路径构成：

// 绘制三角形
this.ctx.beginPath()          // 开始新路径
this.ctx.moveTo(100, 20)      // 移动画笔到起点
this.ctx.lineTo(180, 150)     // 画线到第二个点
this.ctx.lineTo(20, 150)      // 画线到第三个点
this.ctx.closePath()          // 闭合路径（自动连线到起点）
this.ctx.fillStyle = '#2196F3'
this.ctx.fill()               // 填充
this.ctx.strokeStyle = '#1565C0'
this.ctx.lineWidth = 2
this.ctx.stroke()             // 描边

3.3 绘制圆弧与圆形

// 绘制圆形
this.ctx.beginPath()
this.ctx.arc(150, 150, 60, 0, Math.PI * 2)  // (圆心x, 圆心y, 半径, 起始角度, 结束角度)
this.ctx.fillStyle = '#FF9800'
this.ctx.fill()

// 绘制弧线
this.ctx.beginPath()
this.ctx.arc(300, 150, 60, 0, Math.PI)       // 半圆弧
this.ctx.strokeStyle = '#E91E63'
this.ctx.lineWidth = 3
this.ctx.stroke()

// 绘制圆弧（切线方式）
this.ctx.beginPath()
this.ctx.moveTo(50, 50)
this.ctx.arcTo(150, 50, 150, 150, 30)        // (控制点1x, 控制点1y, 控制点2x, 控制点2y, 半径)
this.ctx.stroke()

3.4 绘制贝塞尔曲线

// 二次贝塞尔曲线
this.ctx.beginPath()
this.ctx.moveTo(20, 200)
this.ctx.quadraticCurveTo(150, 50, 280, 200)  // (控制点x, 控制点y, 终点x, 终点y)
this.ctx.strokeStyle = '#9C27B0'
this.ctx.lineWidth = 3
this.ctx.stroke()

// 三次贝塞尔曲线
this.ctx.beginPath()
this.ctx.moveTo(20, 280)
this.ctx.bezierCurveTo(80, 200, 220, 360, 280, 280)
this.ctx.strokeStyle = '#00BCD4'
this.ctx.stroke()

四、文本绘制

4.1 基本文本绑定

// 填充文本
this.ctx.font = 'bold 28px sans-serif'
this.ctx.fillStyle = '#333333'
this.ctx.fillText('Hello Canvas!', 50, 50)

// 描边文本
this.ctx.strokeStyle = '#FF0000'
this.ctx.lineWidth = 1
this.ctx.strokeText('描边文字', 50, 100)

4.2 文本对齐与基线

// 水平对齐：left | center | right
this.ctx.textAlign = 'center'

// 垂直基线：top | middle | bottom | alphabetic
this.ctx.textBaseline = 'middle'

// 居中文本示例
this.ctx.font = '36px sans-serif'
this.ctx.textAlign = 'center'
this.ctx.textBaseline = 'middle'
this.ctx.fillText('居中文本', this.ctx.width / 2, this.ctx.height / 2)

4.3 文本度量

const metrics = this.ctx.measureText('Hello')
const textWidth = metrics.width  // 获取文本渲染后的宽度

五、样式与效果

5.1 颜色与透明度

// 支持多种颜色格式
this.ctx.fillStyle = '#FF0000'                  // HEX
this.ctx.fillStyle = 'rgb(255, 0, 0)'           // RGB
this.ctx.fillStyle = 'rgba(255, 0, 0, 0.5)'     // RGBA（半透明）

// 全局透明度
this.ctx.globalAlpha = 0.6
this.ctx.fillRect(100, 100, 80, 80)
this.ctx.globalAlpha = 1.0  // 恢复

5.2 线条样式

this.ctx.lineWidth = 5                // 线宽
this.ctx.lineCap = 'round'           // 线帽：butt | round | square
this.ctx.lineJoin = 'round'          // 连接处：miter | round | bevel
this.ctx.setLineDash([10, 5])        // 虚线模式
this.ctx.lineDashOffset = 0          // 虚线偏移

5.3 渐变填充

线性渐变
const linearGradient = this.ctx.createLinearGradient(0, 0, 300, 0)
linearGradient.addColorStop(0, '#FF0000')     // 起始色
linearGradient.addColorStop(0.5, '#FFFF00')   // 中间色
linearGradient.addColorStop(1, '#00FF00')     // 结束色

this.ctx.fillStyle = linearGradient
this.ctx.fillRect(20, 20, 300, 80)
径向渐变
const radialGradient = this.ctx.createRadialGradient(150, 150, 10, 150, 150, 80)
radialGradient.addColorStop(0, '#FFFFFF')
radialGradient.addColorStop(1, '#0066FF')

this.ctx.fillStyle = radialGradient
this.ctx.beginPath()
this.ctx.arc(150, 150, 80, 0, Math.PI * 2)
this.ctx.fill()

5.4 阴影效果

this.ctx.shadowColor = 'rgba(0, 0, 0, 0.5)'
this.ctx.shadowBlur = 15          // 模糊半径
this.ctx.shadowOffsetX = 5        // X 偏移
this.ctx.shadowOffsetY = 5        // Y 偏移

this.ctx.fillStyle = '#FFFFFF'
this.ctx.fillRect(50, 50, 200, 100)

六、图像绘制

6.1 绘制 PixelMap

import { image } from '@kit.ImageKit'

// 从资源加载图片
const pixelMap = await image.createPixelMapFromSurfaceId(resourceManager.getMediaContent($rawfile('photo.jpg')))

// 绑定图像
this.ctx.drawImage(pixelMap, 0, 0)                         // 原始大小
this.ctx.drawImage(pixelMap, 0, 0, 200, 150)               // 指定绘制大小
this.ctx.drawImage(pixelMap, 10, 10, 100, 80, 50, 50, 200, 160)  // 裁剪 + 缩放

6.2 图像合成模式

// 设置合成模式
this.ctx.globalCompositeOperation = 'source-over'    // 默认：新图在旧图上方
this.ctx.globalCompositeOperation = 'destination-over'  // 新图在旧图下方
this.ctx.globalCompositeOperation = 'lighter'           // 颜色相加
this.ctx.globalCompositeOperation = 'multiply'          // 颜色相乘

七、变换操作

7.1 平移、旋转、缩放

// 保存当前状态
this.ctx.save()

// 平移坐标系
this.ctx.translate(150, 150)

// 旋转坐标系（弧度）
this.ctx.rotate(Math.PI / 6)  // 旋转30度

// 缩放
this.ctx.scale(1.5, 1.5)

// 在变换后的坐标系中绘制
this.ctx.fillStyle = '#FF5722'
this.ctx.fillRect(-40, -40, 80, 80)

// 恢复之前的状态
this.ctx.restore()

7.2 变换矩阵

// 设置变换矩阵：setTransform(a, b, c, d, e, f)
this.ctx.setTransform(1, 0.2, 0.2, 1, 0, 0)  // 轻微倾斜效果
this.ctx.fillRect(50, 50, 100, 100)

// 重置变换
this.ctx.resetTransform()

八、状态管理

Canvas 上下文支持通过 save() 和 restore() 管理绘制状态栈：

// 保存当前状态（颜色、线宽、变换等）
this.ctx.save()

this.ctx.fillStyle = '#FF0000'
this.ctx.translate(100, 100)
this.ctx.fillRect(0, 0, 50, 50)

// 恢复到上次 save 时的状态
this.ctx.restore()
// 此时 fillStyle 和 translate 都恢复为 save 之前的值

最佳实践：在进行临时变换或修改样式时，务必使用 save/restore 配对，避免污染后续绑定。

九、完整实战示例：多彩图形绘制器

以下示例综合运用上述 API，实现一个多彩图形绑定器：

@Entry
@Component
struct CanvasDrawingDemo {
  private ctx: CanvasRenderingContext2D = new CanvasRenderingContext2D(
    new RenderingContextSettings(true)
  )

  drawScene() {
    const w = this.ctx.width
    const h = this.ctx.height

    // 1. 绘制渐变背景
    const bgGradient = this.ctx.createLinearGradient(0, 0, w, h)
    bgGradient.addColorStop(0, '#1a1a2e')
    bgGradient.addColorStop(1, '#16213e')
    this.ctx.fillStyle = bgGradient
    this.ctx.fillRect(0, 0, w, h)

    // 2. 绘制发光圆形
    this.ctx.save()
    this.ctx.shadowColor = '#00D4FF'
    this.ctx.shadowBlur = 30
    const radial = this.ctx.createRadialGradient(w / 2, h / 2, 10, w / 2, h / 2, 80)
    radial.addColorStop(0, '#00D4FF')
    radial.addColorStop(1, 'rgba(0, 212, 255, 0.1)')
    this.ctx.fillStyle = radial
    this.ctx.beginPath()
    this.ctx.arc(w / 2, h / 2, 80, 0, Math.PI * 2)
    this.ctx.fill()
    this.ctx.restore()

    // 3. 绘制环绕星星
    this.ctx.save()
    this.ctx.translate(w / 2, h / 2)
    this.ctx.fillStyle = '#FFD700'
    this.ctx.shadowColor = '#FFD700'
    this.ctx.shadowBlur = 10
    for (let i = 0; i < 8; i++) {
      this.ctx.save()
      this.ctx.rotate((Math.PI * 2 / 8) * i)
      this.ctx.translate(0, -120)
      this.drawStar(0, 0, 12)
      this.ctx.restore()
    }
    this.ctx.restore()

    // 4. 绘制居中文本
    this.ctx.font = 'bold 24px sans-serif'
    this.ctx.textAlign = 'center'
    this.ctx.textBaseline = 'middle'
    this.ctx.fillStyle = '#FFFFFF'
    this.ctx.shadowColor = 'rgba(255, 255, 255, 0.5)'
    this.ctx.shadowBlur = 8
    this.ctx.fillText('Canvas 绘图演示', w / 2, h - 50)
  }

  drawStar(x: number, y: number, r: number) {
    this.ctx.beginPath()
    for (let i = 0; i < 5; i++) {
      const angle = (Math.PI * 2 / 5) * i - Math.PI / 2
      const px = x + r * Math.cos(angle)
      const py = y + r * Math.sin(angle)
      if (i === 0) {
        this.ctx.moveTo(px, py)
      } else {
        this.ctx.lineTo(px, py)
      }
      // 内圈点
      const innerAngle = angle + Math.PI / 5
      const ix = x + (r / 2) * Math.cos(innerAngle)
      const iy = y + (r / 2) * Math.sin(innerAngle)
      this.ctx.lineTo(ix, iy)
    }
    this.ctx.closePath()
    this.ctx.fill()
  }

  build() {
    Column() {
      Canvas(this.ctx)
        .width('100%')
        .height('100%')
        .onReady(() => {
          this.drawScene()
        })
    }
    .width('100%')
    .height('100%')
  }
}

运行效果说明

元素 效果
渐变背景 深蓝色线性渐变铺满画布
发光圆形 中心亮青色，向外逐渐透明，带光晕阴影
环绕星星 8 颗金色五角星围绕中心均匀分布，带发光效果
底部文本 白色粗体文本，带柔和发光阴影

十、API 速查表

分类 方法 说明
矩形 fillRect(x, y, w, h) 填充矩形
strokeRect(x, y, w, h) 描边矩形
clearRect(x, y, w, h) 清除矩形区域
路径 beginPath() 开始新路径
closePath() 闭合路径
moveTo(x, y) 移动到指定点
lineTo(x, y) 画线到指定点
arc(x, y, r, start, end) 绘制圆弧
arcTo(x1, y1, x2, y2, r) 切线圆弧
quadraticCurveTo(cp, x, y) 二次贝塞尔曲线
bezierCurveTo(cp1x, cp1y, cp2x, cp2y, x, y) 三次贝塞尔曲线
文本 fillText(text, x, y) 填充文本
strokeText(text, x, y) 描边文本
measureText(text) 测量文本宽度
样式 fillStyle 填充样式
strokeStyle 描边样式
lineWidth 线宽
globalAlpha 全局透明度
createLinearGradient(...) 线性渐变
createRadialGradient(...) 径向渐变
变换 translate(x, y) 平移
rotate(angle) 旋转
scale(x, y) 缩放
save() / restore() 状态保存/恢复
图像 drawImage(...) 绘制图像
导出 toDataURL() 导出为 Base64

十、实际开发避坑指南

在 ArkTS 项目中使用 CanvasRenderingContext2D 时，除了 API 本身的用法，还需注意以下 ArkTS 编译规则：

常见错误 原因 解决方案
Stack 上报 justifyContent 不存在 Stack 容器不支持该方法 改用 alignContent(Alignment.Center)
import 语句报错 arkts-no-misplaced-imports import 未置于文件最顶部 所有 import 必须在文件第一行开始
@Provide 报错 “can only be used in @Component” 在 @ComponentV2 中使用了 V1 装饰器 改用 @Component（V1），或使用 V2 的 @Provider
NavPathStack 上报 popToRoot 不存在 该方法不存在于 NavPathStack API 使用 pop() 返回上一页
pathInfo.param 报 unknown 类型错误 路由参数默认为 unknown 使用 as Object 显式类型断言

十一、总结

CanvasRenderingContext2D 是 HarmonyOS 2D 绘图的核心 API。通过本文的学习，你应该掌握了：

  1. 基础绑定：矩形、路径、圆弧、贝塞尔曲线的绘制
  2. 文本绘制：字体设置、对齐方式、度量
  3. 高级效果：渐变、阴影、透明度、合成模式
  4. 变换操作：平移、旋转、缩放、状态管理
  5. 图像处理：绘制 PixelMap、图像合成

核心建议：

  • 始终使用 save() / restore() 管理状态
  • 在 onReady 回调中进行初始绑定
  • 善用渐变和阴影打造视觉效果
  • 合理使用 globalCompositeOperation 实现特殊混合效果

参考链接
