欢迎加入【开源鸿蒙PC社区】，一起共建鸿蒙化C/C++三方库生态。
欢迎在【PC社区】平台贡献你的项目。
仓库: aquynh/capstone v4.0.0 — 轻量级多架构反汇编框架
集成平台: 鸿蒙PC | 测试SDK: HarmonyOS 6.1.0(23)
源代码仓库地址：https://atomgit.com/allincoding/OHOSCapstoneSample

前置说明

项目	说明
集成库	Capstone v4.0.0
库类型	动态库（.so），零外部依赖
目标平台	鸿蒙PC
SDK 版本	HarmonyOS 6.1.0(23)，兼容 6.0.0(20)
开发工具	DevEco Studio
原生编译器	BiSheng（build-profile.json5 中 `nativeCompiler: BiSheng`）
交叉编译工具链	lycium_plusplus
三方库 .so	libcapstone.so.4.0.0
支持架构	x86 / ARM / AArch64 / MIPS / PPC / SPARC / SystemZ
NAPI 接口数	3 个（disasm / csVersion / csArchList）
UI 框架	ArkTS Stage 模式，三栏桌面布局

Capstone 与一般三方库的关键区别：它是多架构反汇编引擎。不同架构的 cs_mode 参数、字节序、示例机器码完全不同，一个 mode 标志写错就 cs_open failed 或 disasm failed，这是集成中最容易出错的环节。

传统方式的效率瓶颈

阶段	主要痛点	传统耗时
工程搭建	手动建目录、改 module.json5	10分钟
库文件部署	14 个头文件 + .so 双重部署	5分钟
CMake 配置	IMPORTED 目标路径、零依赖较简单	10分钟
NAPI 桥接	hex 解析、7 种架构 mode 映射、JSON 输出	40分钟
类型声明	Index.d.ts 签名匹配	10分钟
UI 页面	架构选择、机器码输入、结果表格渲染	25分钟
多架构验证	7 种架构逐个测试 mode 参数	30-60分钟
编译排错	ArkTS 语法限制、mode 标志错误	20-60分钟

总计 2.5-4.5 小时，其中多架构验证占大头——7 种架构 × 每种可能 2-3 个 mode 组合，手动试错非常耗时。

AtomCode + Skills 全流程

环节 1：工程创建与模板复用

基于 OHOSLibharuSample 模板（已含 .so 双重部署、CMake IMPORTED 等修复）：

cp -r /home/hoapp/OHOSLibharuSample /home/hoapp/OHOSCapstoneSample
rm -rf .git entry/build entry/.cxx oh_modules
rm -rf entry/src/main/cpp/thirdparty/libharu entry/libs

选择 Libharu 模板的原因：它已有 .so 双重部署的完整实践（thirdparty + entry/libs），Capstone 同为动态库，直接复用。

环节 2：库文件部署

Capstone 产物来自 lycium_plusplus，零依赖，只需部署一个 .so：

① 头文件 → cpp/thirdparty/capstone/include/capstone/

14 个头文件，核心是 capstone.h，其余是各架构的 X86.h、ARM.h、Mips.h 等。

② .so 双重部署

# CMake 链接期
cp libcapstone.so.4.0.0 entry/src/main/cpp/thirdparty/capstone/libs/arm64-v8a/
# HAP 打包期（必须！）
cp libcapstone.so.4.0.0 entry/libs/arm64-v8a/
cd entry/libs/arm64-v8a && ln -sf libcapstone.so.4.0.0 libcapstone.so

零依赖库的优势：只需部署一个 .so，无需像 libharu 那样处理 zlib+png 传递依赖。

环节 3：CMake 配置

零依赖库的 CMake 极简：

cmake_minimum_required(VERSION 3.5.0)
project(OHOSCapstoneSample)

set(NATIVERENDER_ROOT_PATH ${CMAKE_CURRENT_SOURCE_DIR})
set(CS_ROOT ${NATIVERENDER_ROOT_PATH}/thirdparty/capstone)

if(DEFINED PACKAGE_FIND_FILE)
    include(${PACKAGE_FIND_FILE})
endif()

include_directories(${NATIVERENDER_ROOT_PATH}
                    ${NATIVERENDER_ROOT_PATH}/include
                    ${CS_ROOT}/include)

set(CS_LIB_DIR ${CS_ROOT}/libs/arm64-v8a)
add_library(capstone SHARED IMPORTED)
set_target_properties(capstone PROPERTIES IMPORTED_LOCATION
    ${CS_LIB_DIR}/libcapstone.so.4.0.0)

add_library(entry SHARED napi_init.cpp)
target_link_libraries(entry PUBLIC libace_napi.z.so)
target_link_libraries(entry PUBLIC capstone)

对比 libharu 的 CMake：少了 zlib/png 两个 IMPORTED 目标，链接顺序也无需考虑传递依赖。

环节 4：NAPI 桥接

3 个接口，核心是 disasm：

disasm — hex 字符串解析 + 7 架构 mode 映射 + JSON 输出

static napi_value Disasm(napi_env env, napi_callback_info info) {
    // 读取参数：hexBytes, arch?, mode?
    // ...

    // hex 字符串 → 字节数组
    std::vector<uint8_t> bytes;
    std::istringstream iss(hexStr);
    std::string token;
    while (iss >> token) {
        bytes.push_back((uint8_t)strtol(token.c_str(), nullptr, 16));
    }

    // 架构映射（这是最容易出错的地方！）
    cs_arch arch = CS_ARCH_X86;
    cs_mode mode = CS_MODE_64;
    if (archStr == "x86")
        { arch = CS_ARCH_X86; mode = (modeStr == "32") ? CS_MODE_32 : CS_MODE_64; }
    else if (archStr == "arm")
        { arch = CS_ARCH_ARM; mode = (modeStr == "thumb") ? CS_MODE_THUMB : CS_MODE_ARM; }
    else if (archStr == "arm64")
        { arch = CS_ARCH_ARM64; mode = CS_MODE_ARM; }
    else if (archStr == "mips")
        { arch = CS_ARCH_MIPS; mode = (cs_mode)(CS_MODE_MIPS32 | CS_MODE_BIG_ENDIAN); }
    else if (archStr == "ppc")
        { arch = CS_ARCH_PPC; mode = (cs_mode)(CS_MODE_64 | CS_MODE_BIG_ENDIAN); }
    else if (archStr == "sparc")
        { arch = CS_ARCH_SPARC; mode = (cs_mode)(CS_MODE_V9 | CS_MODE_BIG_ENDIAN); }
    else if (archStr == "systemz")
        { arch = CS_ARCH_SYSZ; mode = CS_MODE_BIG_ENDIAN; }

    // 反汇编
    csh handle;
    cs_open(arch, mode, &handle);
    cs_option(handle, CS_OPT_DETAIL, CS_OPT_ON);
    cs_insn *insns = nullptr;
    size_t count = cs_disasm(handle, bytes.data(), bytes.size(), 0x1000, 0, &insns);

    // 输出 JSON 数组
    std::ostringstream json;
    json << "[";
    for (size_t i = 0; i < count; i++) {
        json << "{\"addr\":\"0x" << std::hex << insns[i].address << "\","
             << "\"mnem\":\"" << insns[i].mnemonic << "\","
             << "\"op\":\"" << insns[i].op_str << "\"}";
        if (i + 1 < count) json << ",";
    }
    json << "]";

    cs_free(insns, count);
    cs_close(&handle);
    return Str(env, json.str());
}

mode 映射的 3 个关键细节：

MIPS/PPC/SPARC 必须加 CS_MODE_BIG_ENDIAN——默认是小端序，这些架构的机器码是大端
SPARC 64 位用 CS_MODE_V9，不是 CS_MODE_64——后者只对 x86/PPC 有效
SystemZ 无 CS_MODE_64 定义，只需 CS_MODE_BIG_ENDIAN

csVersion / csArchList — 简单查询

static napi_value CsVersion(napi_env env, napi_callback_info info) {
    int major, minor;
    cs_version(&major, &minor);
    return Str(env, std::to_string(major) + "." + std::to_string(minor));
}

环节 5：类型声明

export const disasm: (hexBytes: string, arch?: string, mode?: string) => string;
export const csVersion: () => string;
export const csArchList: () => string;

disasm 返回 JSON 字符串，ArkTS 侧 JSON.parse 后渲染表格。

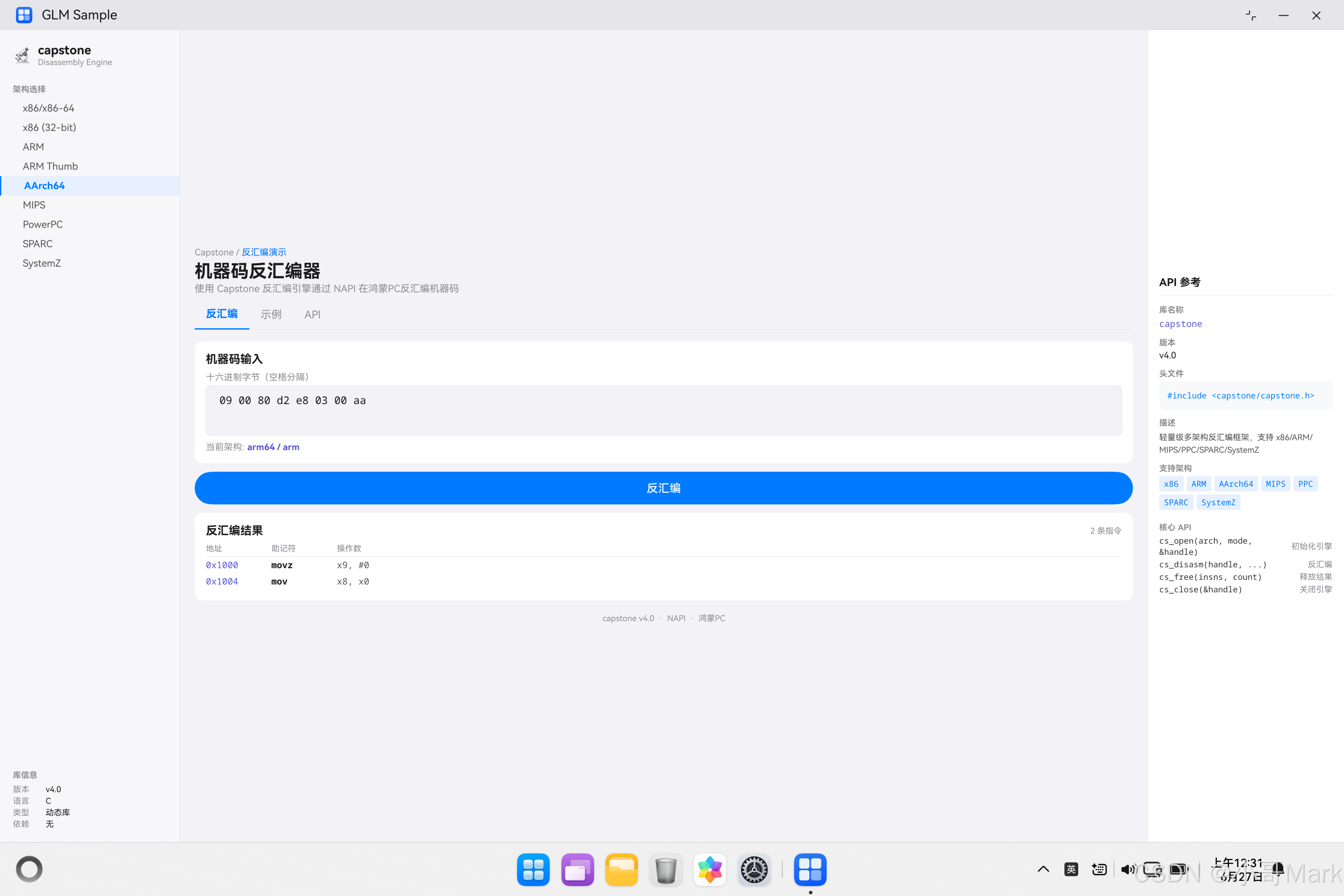

环节 6：UI 页面

三栏布局（架构选择 + 反汇编/示例/API + API 参考），核心交互：

架构切换 → 自动填入示例机器码 → 反汇编 → 结果表格：

private static readonly EXAMPLES: Record<string, string> = {
  'x86:64': 'b8 01 00 00 00 c3',
  'arm:arm': '00 00 a0 e3 1e 00 00 eb',
  'arm64:arm': '09 00 80 d2 e8 03 00 aa',
  'mips:64': '00 02 24 02 00 00 00 00',
  'ppc:64': '38 60 00 01 4e 80 00 20',
  'sparc:64': '82 10 20 01 81 c3 e0 08',
  'systemz:64': 'b9 02 00 24 a7 f4 00 02',
}

private updateArch(arch: string, mode: string): void {
  this.archName = arch; this.modeName = mode;
  const example = Index.EXAMPLES[`${arch}:${mode}`];
  if (example !== undefined && example !== null) {
    this.hexInput = example;
  }
  this.result = '';
}

结果渲染：JSON parse 后用 ForEach 渲染指令表格（地址 / 助记符 / 操作数）。

踩坑专区

坑 1：切换架构后示例机器码不匹配导致 disasm failed

现象：
默认输入 b8 01 00 00 00 c3（x86 的 mov eax,1; ret），切换到 ARM64 后点击反汇编，报 disasm failed。

根因：
x86 机器码字节在 ARM64 模式下不是有效指令，cs_disasm 返回 0。用户不会记住每个架构的示例字节，手动输入极易出错。

修复：
为每个架构预置示例机器码，切换架构时自动填入：

// 错误 —— 固定输入，切换架构后无效
@State hexInput: string = 'b8 01 00 00 00 c3';

// 正确 —— 切换架构时自动填入对应示例
private static readonly EXAMPLES: Record<string, string> = {
  'x86:64': 'b8 01 00 00 00 c3',
  'arm:arm': '00 00 a0 e3 1e 00 00 eb',
  'arm64:arm': '09 00 80 d2 e8 03 00 aa',
  // ...
};

设计原则：多架构工具的 UI 必须做到「切换架构即切换示例」，否则用户每次都要查指令编码手册。

坑 2：ArkTS 禁用 `in` 运算符

现象：
编译报错 "in" operator is not supported (arkts-no-in)。

根因：
ArkTS 严格模式禁用 in 运算符，这是与标准 TypeScript 的关键差异。

修复：

// 错误 —— ArkTS 禁用 in
if (key in Index.EXAMPLES) { ... }

// 正确 —— 用 undefined 判断
const example = Index.EXAMPLES[key];
if (example !== undefined && example !== null) { ... }

ArkTS 与 TypeScript 的差异点还有：禁用 as any、禁用 delete、禁用 for...in。遇到编译错误先查 ArkTS 限制清单。

坑 3：MIPS/PPC/SPARC 缺少大端序标志导致 disasm failed

现象：
x86/ARM/ARM64 反汇编正常，MIPS/PPC/SPARC 报 disasm failed，cs_disasm 返回 0。

根因：
Capstone 的 CS_MODE_LITTLE_ENDIAN 值为 0（默认），MIPS/PPC/SPARC 的机器码是大端序，不显式加 CS_MODE_BIG_ENDIAN 标志，字节序解析完全错乱。

修复：

// 错误 —— MIPS 默认小端序，反汇编失败
mode = CS_MODE_MIPS64;

// 正确 —— 加大端序标志
mode = (cs_mode)(CS_MODE_MIPS64 | CS_MODE_BIG_ENDIAN);

规则：x86/ARM/ARM64 小端序（默认值 0，无需额外标志）；MIPS/PPC/SPARC/SystemZ 大端序，必须显式加 CS_MODE_BIG_ENDIAN。

坑 4：SPARC 用 CS_MODE_64 导致 cs_open failed

现象：
SPARC 报 cs_open failed，cs_open 返回非 CS_ERR_OK。

根因：
CS_MODE_64 的值是 1 << 3 = 8，这个标志只对 x86 和 PPC 有意义。SPARC 的 64 位模式用 CS_MODE_V9（值 1 << 4 = 16），传 CS_MODE_64 给 SPARC 是无效 mode，cs_open 直接失败。

修复：

// 错误 —— SPARC 不支持 CS_MODE_64
mode = (cs_mode)(CS_MODE_64 | CS_MODE_BIG_ENDIAN);

// 正确 —— SPARC 64 位用 CS_MODE_V9
mode = (cs_mode)(CS_MODE_V9 | CS_MODE_BIG_ENDIAN);

Capstone mode 标志不是通用的——CS_MODE_64 只对 x86/PPC 有效，SPARC 用 CS_MODE_V9，ARM 用 CS_MODE_ARM/CS_MODE_THUMB，MIPS 用 CS_MODE_MIPS32/CS_MODE_MIPS64。混用直接 cs_open failed。

坑 5：重复 aboutToAppear 导致编译错误

现象：
编译报错 Duplicate function implementation。

根因：
重构代码时 aboutToAppear 被写了两次（一次在状态定义后，一次在 updateArch 前），ArkTS 不允许函数重载。

修复：
删除重复定义，保留一个。

这类错误在 AtomCode 驱动的大段代码替换中偶发——替换时旧代码未完全清除。解决方法：替换后立即 grep -n aboutToAppear 验证唯一性。

通用集成模板（拿来即用）

零依赖动态库 CMakeLists.txt 模板

适用于 Capstone 这类单 .so 无传递依赖的库：

cmake_minimum_required(VERSION 3.5.0)
project({Project} C CXX)

set(NATIVERENDER_ROOT_PATH ${CMAKE_CURRENT_SOURCE_DIR})
set(LIB_ROOT ${NATIVERENDER_ROOT_PATH}/thirdparty/{lib})

if(DEFINED PACKAGE_FIND_FILE)
    include(${PACKAGE_FIND_FILE})
endif()

include_directories(${NATIVERENDER_ROOT_PATH}
                    ${NATIVERENDER_ROOT_PATH}/include
                    ${LIB_ROOT}/include)

set(LIB_DIR ${LIB_ROOT}/libs/arm64-v8a)
add_library({lib} SHARED IMPORTED)
set_target_properties({lib} PROPERTIES IMPORTED_LOCATION
    ${LIB_DIR}/lib{lib}.so.{version})

add_library(entry SHARED napi_init.cpp)
target_link_libraries(entry PUBLIC libace_napi.z.so)
target_link_libraries(entry PUBLIC {lib})

Capstone 多架构 mode 映射模板

cs_arch arch = CS_ARCH_X86;
cs_mode mode = CS_MODE_64;

if (archStr == "x86")
    { arch = CS_ARCH_X86; mode = (modeStr == "32") ? CS_MODE_32 : CS_MODE_64; }
else if (archStr == "arm")
    { arch = CS_ARCH_ARM; mode = (modeStr == "thumb") ? CS_MODE_THUMB : CS_MODE_ARM; }
else if (archStr == "arm64")
    { arch = CS_ARCH_ARM64; mode = CS_MODE_ARM; }
else if (archStr == "mips")
    { arch = CS_ARCH_MIPS;
      mode = (modeStr == "32")
          ? (cs_mode)(CS_MODE_MIPS32 | CS_MODE_BIG_ENDIAN)
          : (cs_mode)(CS_MODE_MIPS64 | CS_MODE_BIG_ENDIAN); }
else if (archStr == "ppc")
    { arch = CS_ARCH_PPC; mode = (cs_mode)(CS_MODE_64 | CS_MODE_BIG_ENDIAN); }
else if (archStr == "sparc")
    { arch = CS_ARCH_SPARC; mode = (cs_mode)(CS_MODE_V9 | CS_MODE_BIG_ENDIAN); }
else if (archStr == "systemz")
    { arch = CS_ARCH_SYSZ; mode = CS_MODE_BIG_ENDIAN; }

ArkTS 多架构示例机器码模板

private static readonly EXAMPLES: Record<string, string> = {
  'x86:64': 'b8 01 00 00 00 c3',           // mov eax, 1; ret
  'x86:32': 'b8 01 00 00 00 c3',
  'arm:arm': '00 00 a0 e3 1e 00 00 eb',     // mov r0, #0; bl
  'arm:thumb': '00 bf 00 bf',               // nop; nop
  'arm64:arm': '09 00 80 d2 e8 03 00 aa',   // mov x9, #0; mov x8, x0
  'mips:64': '00 02 24 02 00 00 00 00',     // addiu v0, zero, 2; nop
  'ppc:64': '38 60 00 01 4e 80 00 20',      // li r3, 1; blr
  'sparc:64': '82 10 20 01 81 c3 e0 08',    // mov 1, %g1; jmpl %o7+8, %g0
  'systemz:64': 'b9 02 00 24 a7 f4 00 02', // lpsw; brcl
}

NAPI JSON 返回模板

// 反汇编结果以 JSON 数组返回，ArkTS 侧 JSON.parse 解析
std::ostringstream json;
json << "[";
for (size_t i = 0; i < count; i++) {
    if (i > 0) json << ",";
    json << "{\"addr\":\"0x" << std::hex << insns[i].address << "\","
         << "\"mnem\":\"" << insns[i].mnemonic << "\","
         << "\"op\":\"" << insns[i].op_str << "\"}";
}
json << "]";
return Str(env, json.str());

总结

Capstone 集成鸿蒙的难点不在 CMake 链接（零依赖，一个 .so 搞定），而在 7 种架构的 mode 参数精确映射 和 大端序标志的遗漏。CS_MODE_64 不是万能的 64 位标志，SPARC 用 CS_MODE_V9，MIPS 用 CS_MODE_MIPS32|MIPS64，SystemZ 不需要——一个 mode 写错就 cs_open failed，查 capstone.h 的宏定义是唯一解法。

你在 NAPI 集成中遇到过什么奇怪的错误？是 cs_open 失败、反汇编乱码还是 ArkTS 语法限制？欢迎在评论区分享你的经验。

如果本文对你有帮助，请 点赞、收藏、转发 支持一下～
