揭秘操作系统核心架构设计哲学，图解分层/微内核/模块化结构的演进与实战应用

引言：架构决定命运

在操作系统发展历程中，逻辑结构设计始终是系统性能、可靠性和可扩展性的决定性因素。正如建筑需要合理的结构支撑，操作系统也需要精密的逻辑架构来管理硬件资源并提供服务。本文将深入剖析分层结构、微内核等主流设计范式，揭示Linux与Windows的架构差异，并探讨云原生时代的新趋势。

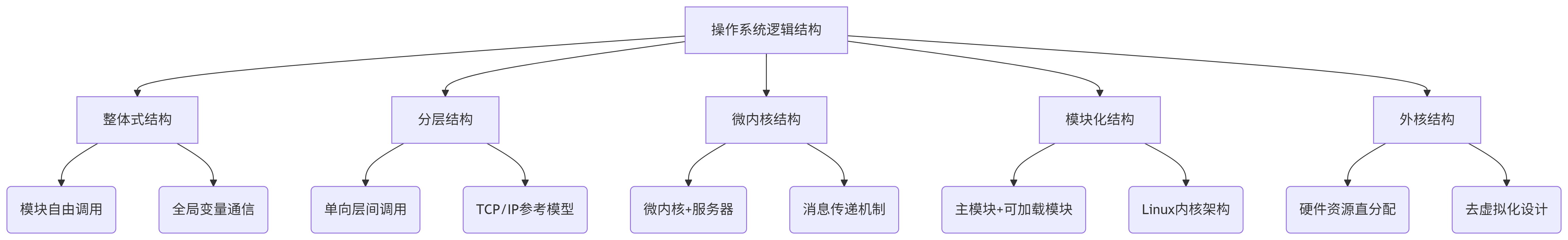

一、操作系统逻辑结构全景图

二、分层结构：计算机界的“千层蛋糕”

2.1 核心设计原理

分层结构将操作系统划分为严格有序的层级，每层仅能调用相邻低层的服务，形成单向依赖链。典型代表如TCP/IP协议栈，其分层原则包括：

• 硬件相关层置于最底层（如设备驱动）

• 共性服务置于较低层（如内存管理）

• 活跃功能靠近底层（如进程调度）

• 外部特性置于最外层（如用户接口）13

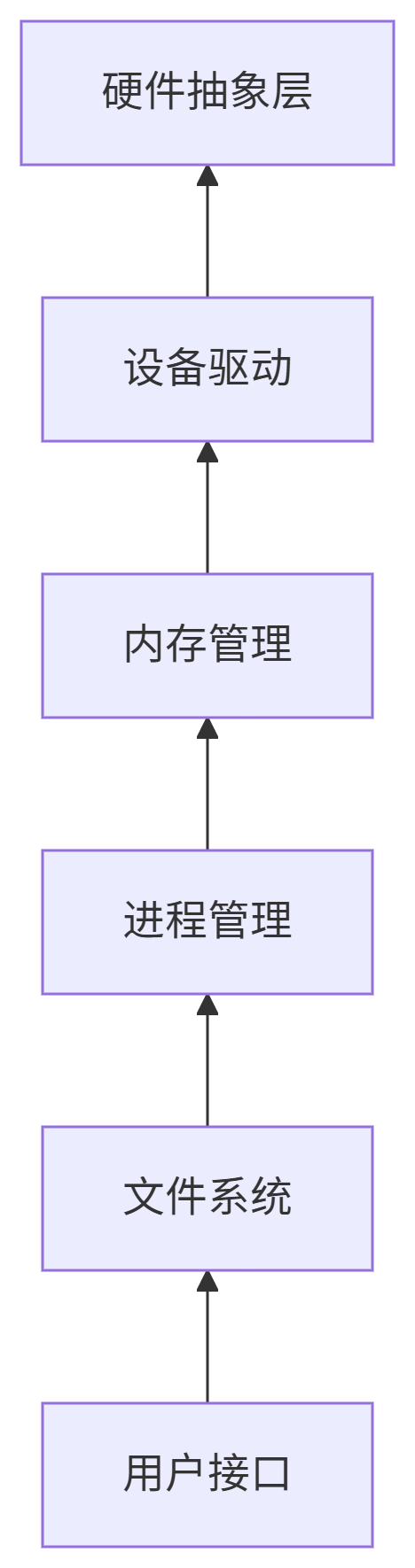

2.2 经典分层模型

2.3 优势与代价分析

优势：

• 结构清晰：避免循环调用，降低复杂度

• 易于验证：自底向上逐层调试（如先验证硬件抽象层再测试文件系统）

• 移植性强：更换硬件只需修改底层

缺陷：

• 性能损耗：跨层调用需穿透多层（如用户请求需经过5层才能访问硬件）

• 边界定义难：内存管理与进程调度的耦合度难以精确划分

案例：THE操作系统（1968年）是首个成功实现分层的系统，共分6层，每层仅依赖下层，极大提升了可靠性6。

三、微内核结构：小而美的革命

3.1 颠覆性设计理念

微内核结构将操作系统拆分为：

• 微内核（约万行代码）：处理中断、进程通信等核心功能

• 核外服务器：以用户态进程形式提供文件/设备/网络等服务

3.2 消息传递机制

用户进程->>微内核： 服务请求（消息）
    微内核->>文件服务器： 转发请求
    文件服务器->>微内核： 返回数据
    微内核->>用户进程： 传递结果

3.3 典型系统对比

特性	宏内核（Linux）	微内核（QNX）
服务调用路径	直接函数调用	消息传递（需2次态切换）
故障影响范围	内核崩溃导致系统宕机	仅单个服务重启
实时性	毫秒级响应	微秒级确定性响应
代表系统	Linux 1.0~4.x	QNX/鸿蒙LiteOS

3.4 著名的Minix与Linux之争

1992年Andrew Tanenbaum（Minix作者）与Linus Torvalds的论战：

• Tanenbaum观点：“Linux是过时的宏内核设计，如同倒退到1970年代”1

• Linus反驳：“微内核因消息传递性能损失（当时约30%）不适用于高性能场景”6

现状：现代Linux通过模块化吸收微内核优点，而QNX凭借微内核实现99.999%高可靠性，广泛应用于航天/车载系统68。

四、混合架构的崛起

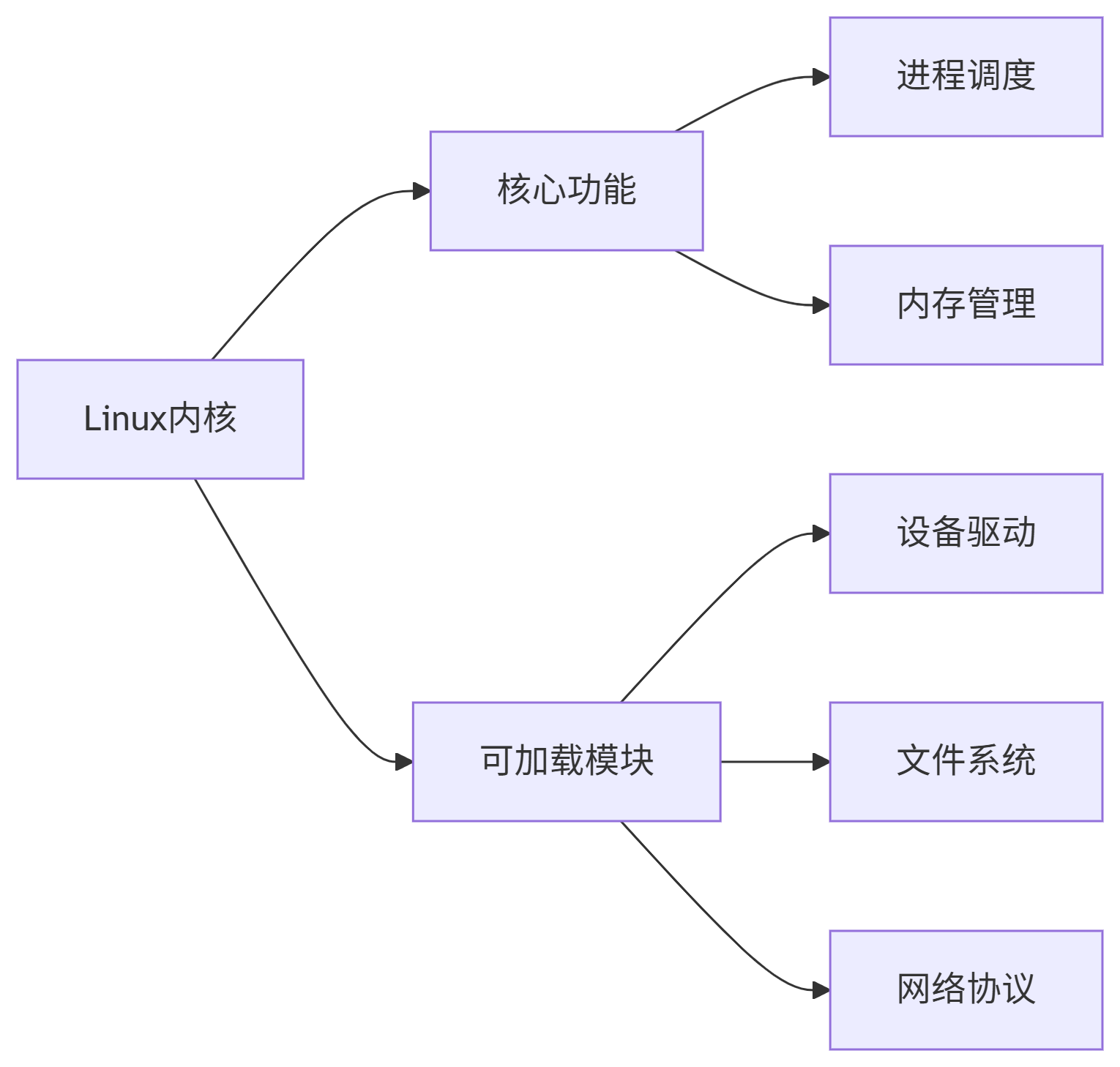

4.1 Linux的模块化革新

现代Linux采用宏内核+模块化混合架构：

• 动态加载：insmod/rmmod命令热插拔驱动

• 性能平衡：关键服务在内核态，非核心功能可卸载57

4.2 Windows NT的微内核改良

Windows NT虽宣称微内核，实则采用混合架构：

• 核心保留线程调度、中断处理

• 但图形子系统（GDI）等仍在内核态，导致漏洞影响范围扩大8

4.3 鸿蒙系统的分布式创新

鸿蒙OS创新性采用多内核设计：

• Linux宏内核：手机等高性能设备

• LiteOS微内核：IoT设备（最小128KB内存）

• 软总线技术：跨设备服务调用延迟<20ms7

五、CPU态与架构设计的联动

5.1 态转换的成本

当用户进程请求OS服务时：

• 宏内核需2次态切换（用户态→内核态→用户态）

• 微内核需6次切换（用户态→内核态→用户态服务器→内核态→...）58

数据：x86架构单次态切换耗时约1000时钟周期，在3GHz CPU上达0.33微秒6

5.2 硬件辅助优化

• Intel VT-x技术：允许用户态直接访问特定硬件资源

• ARM TrustZone：划分安全/非安全世界，减少内核介入8

六、云原生时代的新范式

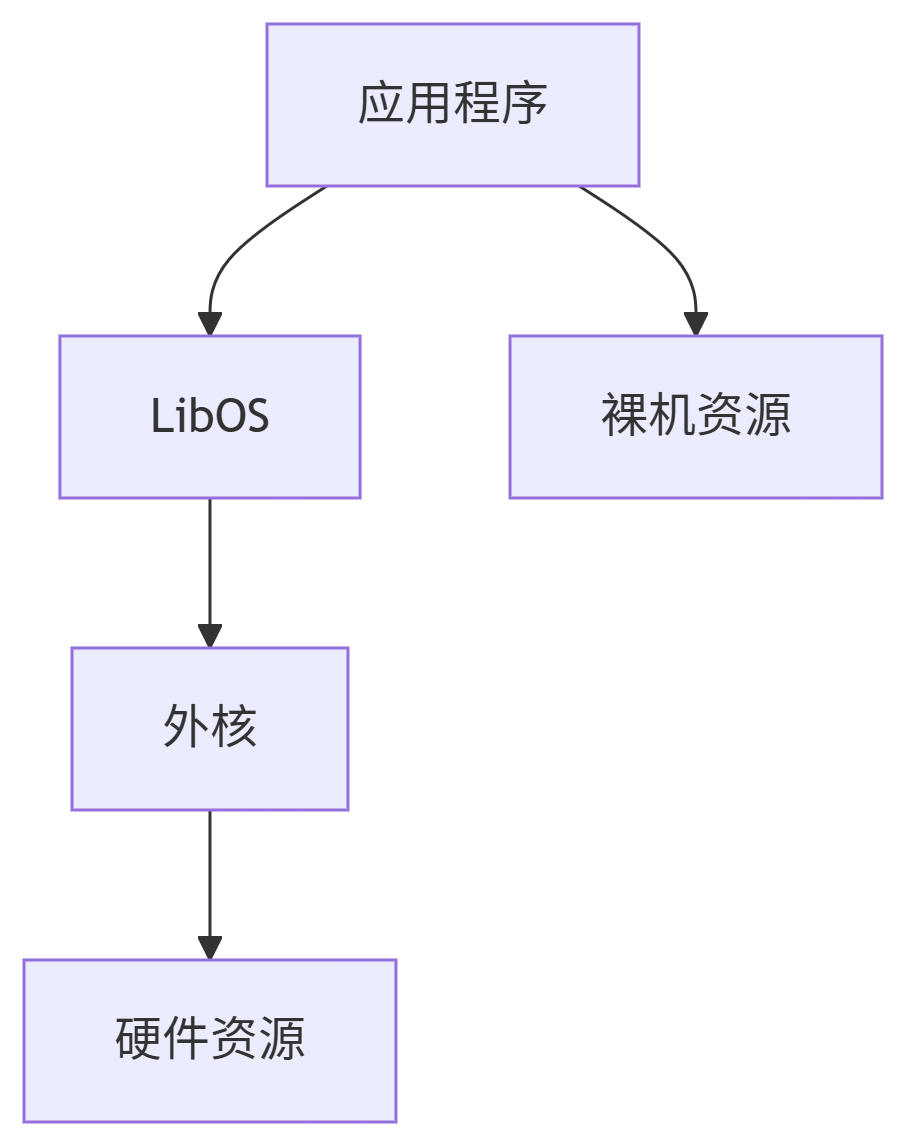

6.1 外核架构（Exokernel）

• 核心理念：外核直接分配未抽象硬件资源（如物理内存块）

• 优势：减少映射层，Docker容器启动速度提升40%57

6.2 服务网格与微内核的融合

Kubernetes架构神似微内核：

• kubelet：类似微内核调度Pod

• CNI/CSI：网络存储作为独立服务7

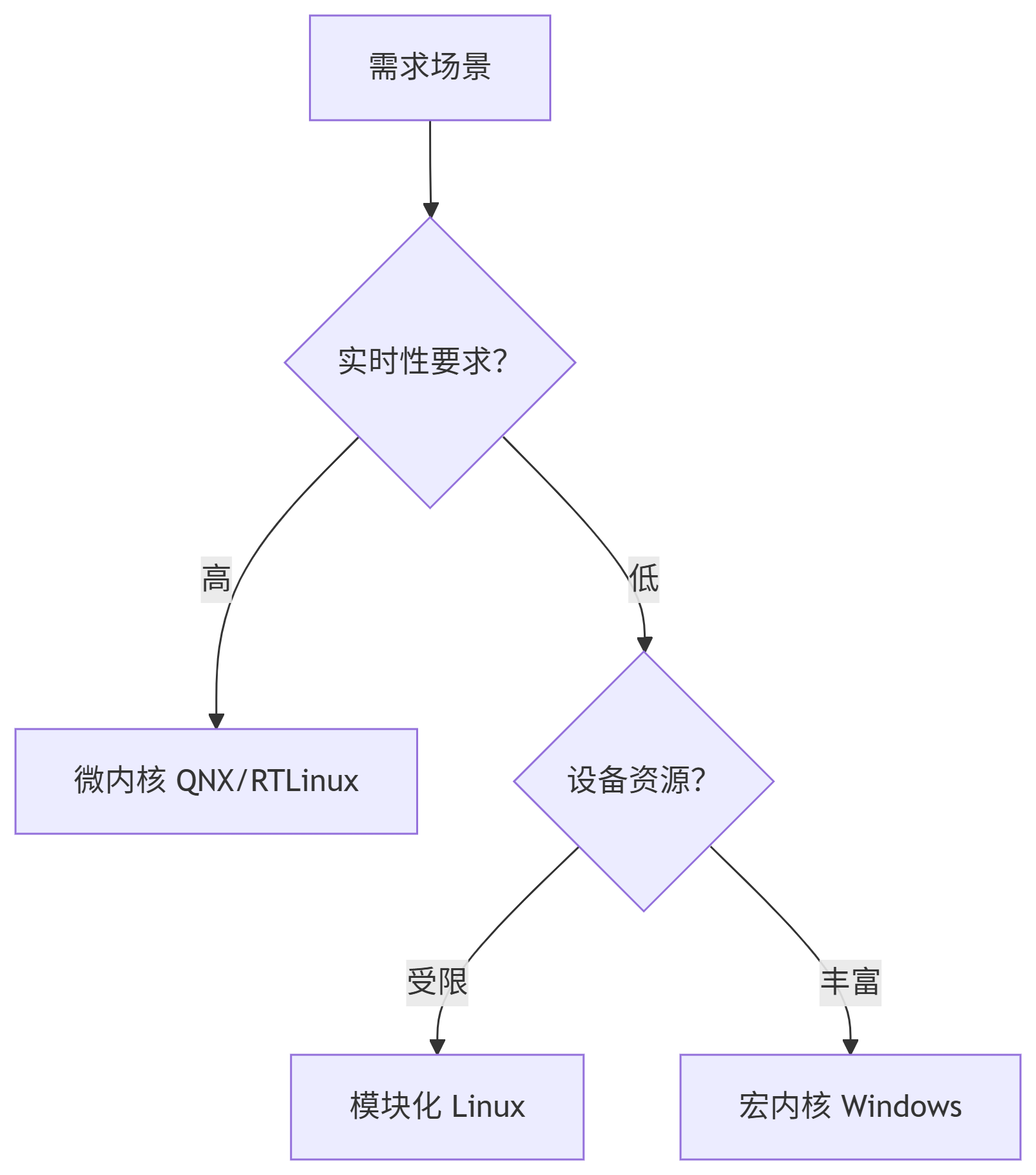

七、架构选型指南

结语：没有银弹，只有权衡

操作系统的架构演进史是一部性能与安全、统一与灵活的平衡史：

• 嵌入式场景：微内核以确定性响应取胜（如汽车ECU控制）

• 数据中心：模块化Linux凭借生态占据90%份额

• 边缘计算：鸿蒙混合架构展现适应性

未来展望：随着RISC-V开放架构和形式化验证兴起，下一代操作系统或将实现可证明安全的微内核，同时通过硬件加速消除性能鸿沟。
