一、read version

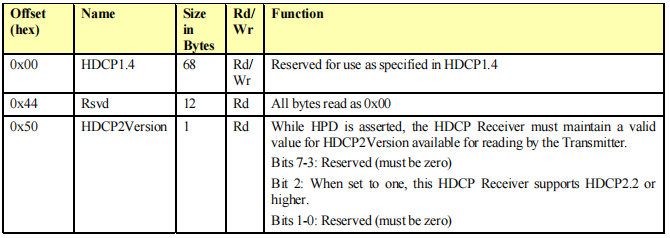

i2c_read(0x37, 0x50, 1)
通过i2c读取1字节数据，注意dev_addr=0x37和offset_addr=0x50

value = 0x4，表示支持HDCP2.2或者更高版本

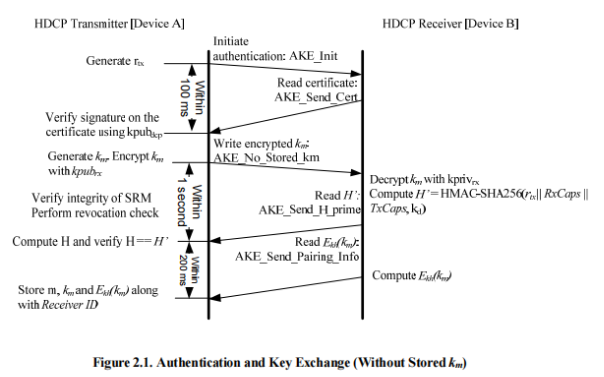

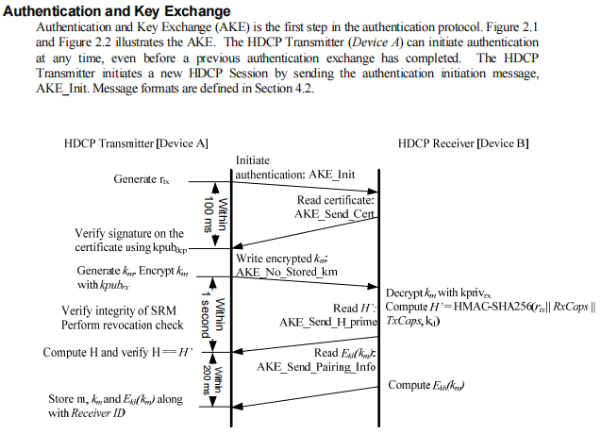

二、AKE(Authentication and Key Exchange)
用私钥加密信息的过程，我们称之为：数字签名 （常见数字签名算法：RSA/DSA/ECDSA）
用私钥加密的信息，必须用对应的公钥才能解开，这个过程称之为：验证签名(数字验签)
权威机构：CA(Certificate Authority)证书授权中心，在HDCP协议里面是DCP LLC

所有的HDCP Tx都会有一个DCP LLC发布的3072-bit RSA公钥，用于对HDCP Rx数字签名进行解密(公钥解密)，即：
1、HDCP Rx使用DCP LLC的3072-bit RSA私钥，对HDCP Rx公钥进行加密，生成数字签名
2、HDCP Tx使用DCP LLC的3072-bit RSA公钥，对数字签名进行解密，得到HDCP Rx公钥

所有的HDCP Rx都会有一个1024-bit的公钥和私钥，公钥通过DCP LLC发布的私钥进行加密生成数字签名，然后数字签名+公钥保存到HDCP Rx的公钥证书(Public Key Certificate)里面
因此：
当HDCP Tx读取到公钥证书后，可以进行如下操作来确认HDCP Rx的公钥是否可信
1、使用HDCP Tx的3072-bit RSA公钥，对公钥证书里面的数字签名进行解密(数字验签)，得到HDCP Rx公钥
2、将解密后得到的HDCP Rx公钥，与公钥证书里面的HDCP Rx公钥进行比对，若比对一致则验证通过，就可以使用HDCP Rx进行下一步的操作
当然我们也可以直接相信这就是HDCP Rx公钥，直接从公钥证书里面获取HDCP Rx公钥后进行使用即可，跳过数字验签的过程

4176/8=522Byte HDCP Rx公钥证书大小为522Byte

注意：

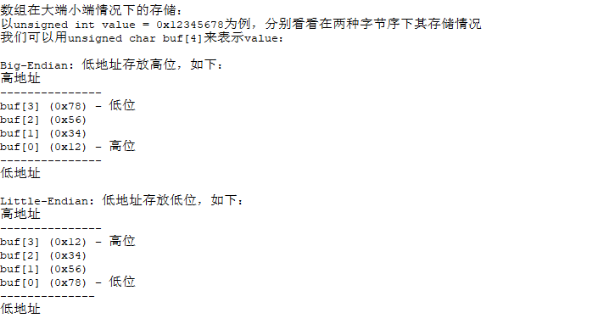

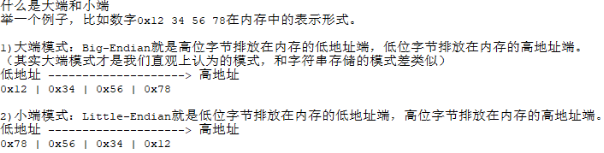

公钥证书里面的4176-bit是以大端模式存储的

所以我们驱动程序里面读取回来的数据，不需要转换就可以直接使用

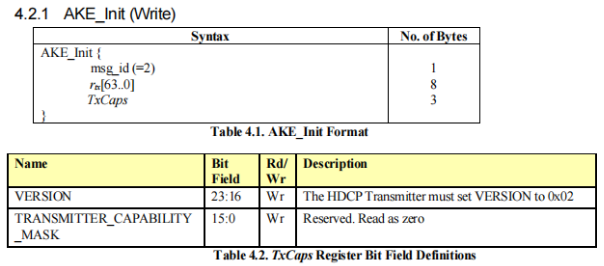

2.1 AKE_Init


说明：
rtx是自己定义的，任意8个字节数据均可
TxCaps是按照spce里面的定义实现的

然后通过i2c将这13个字节发送出去即可，注意offset_addr为0x60
发送AKE_Init msg后，100ms之内必须发送AKE_Send_Cert msg，用于获取Rx公钥证书，具体来讲是TxCaps这三个字节写入后的100ms内
注意：
在发送AKE_Init msg之前，需要先判断Rx是否准备好数据

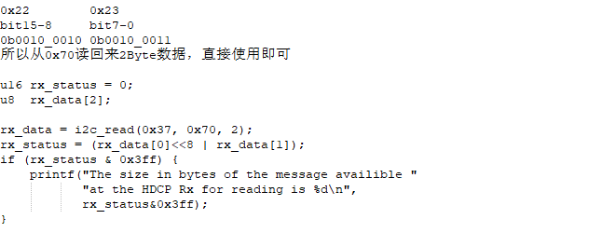

代码实现：

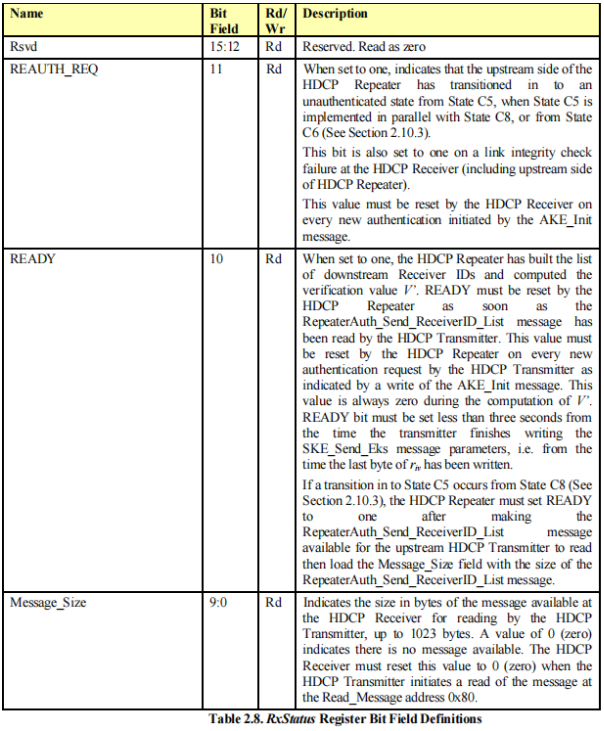

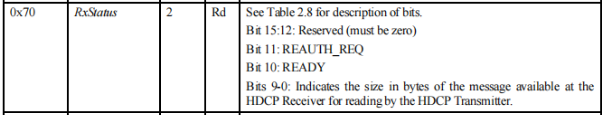

如果从0x70读取回来的数据为0(rx_status=0)，那就说明Rx端没有准备好数据，也就不需要进行下一步读取操作了，即使读取了那么读取回来的值也全是0

Rx端最大可以准备1023个字节供HDCP Tx读取

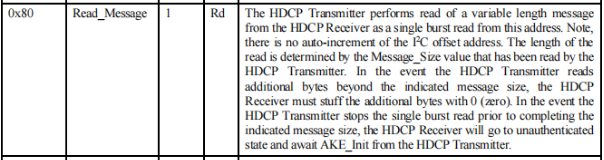

然后通过i2c从0x80读取指定字节的数据即可

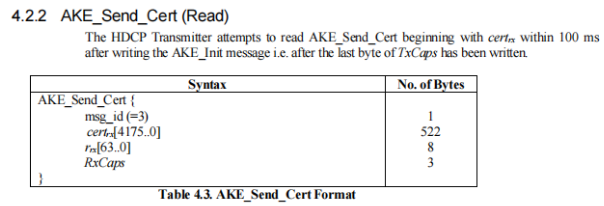

2.2 AKE_Send_Cert


1+522+8+3=534，AKE_Send_Cert是一个i2c_read操作，正常会从0x80处读取534Byte数据回来

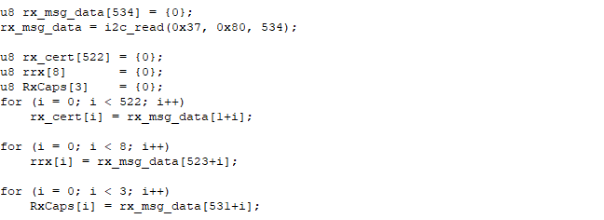

代码实现：

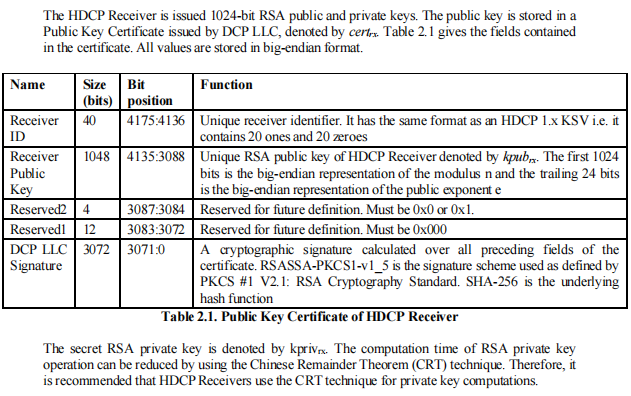

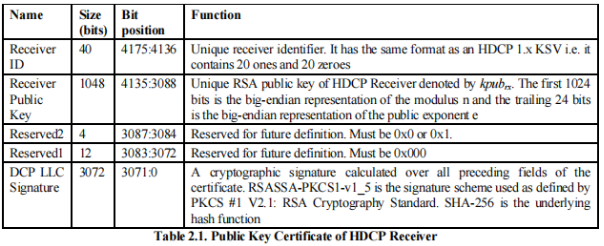

HDCP Rx公钥证书以大端模式存储，我们读取回来的数据rx_cert可以直接使用，共522Byte
Receiver ID: 0~4 5Byte
Receiver Public Key: 5~135 131Byte
Reserved: 136~137 2Byte
DCP LLC Signature: 138~521 384Byte

有了kpub和sign，正常情况下我们要做的是：使用从DCP LLC购买的3072-bit公钥对签名进行解密，然后与kpub进行比对，比对通过则认为kpub可信，然后进行下一步操作

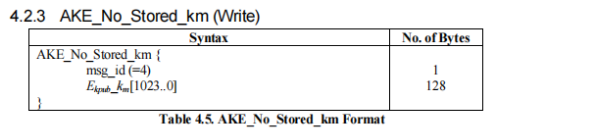

2.3 AKE_No_Stored_km

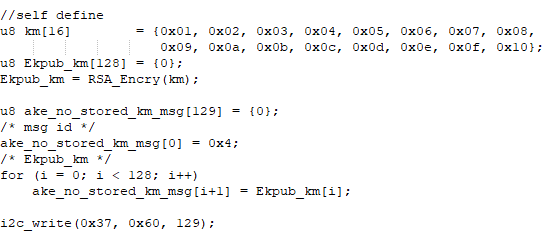

代码实现：

正常做法：
km是16个字节，我们可以任意定义，然后使用kpub通过RSA加密算法(纯软件实现)，对km进行加密生成Ekpub_km(大小为128个字节)
HDCP Rx收到Ekpub_km后，会使用私钥对其进行解密，从而得到HDCP Tx的km

发送AKE_No_Stored_km msg后，1s之内必须发送AKE_Send_H_prime msg，用于获取Rx端的H值，具体来讲是Ekpub_km的最后一个字节写入后的1s内
注意：
在发送AKE_Send_H_prime msg之前，需要先判断Rx是否准备好数据

代码实现：

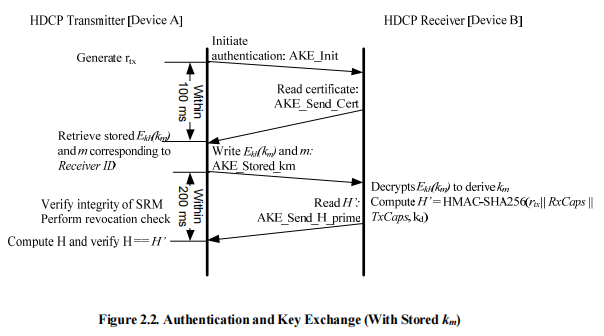

2.4 AKE_Stored_km
我们默认接入的显示器，都是第一次连接，不走AKE_Stored_km流程，即代码里面可以选择不使用该方式，后面内容也会讲解AKE_Stored_km流程

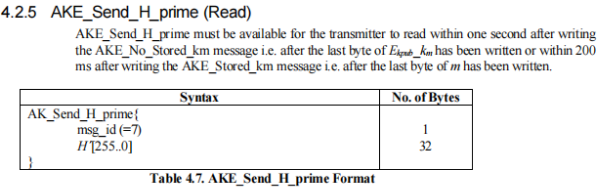

2.5 AKE_Send_H_prime

代码实现：

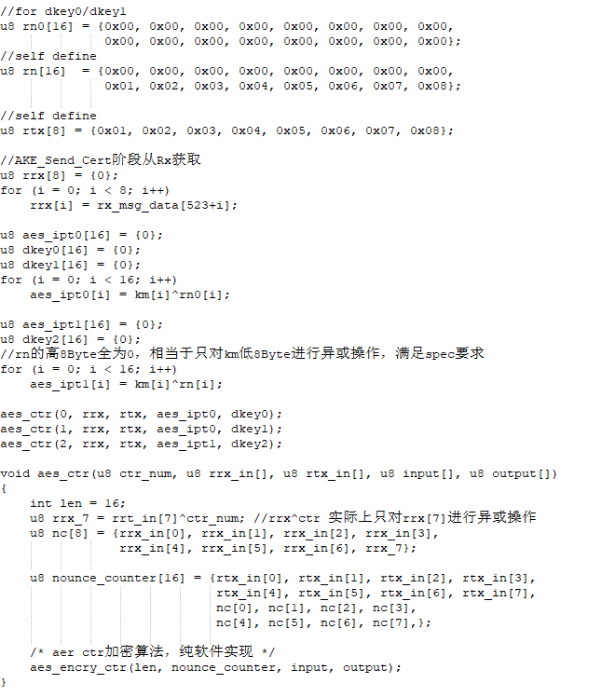

这里关注一下H值是怎么产生的：

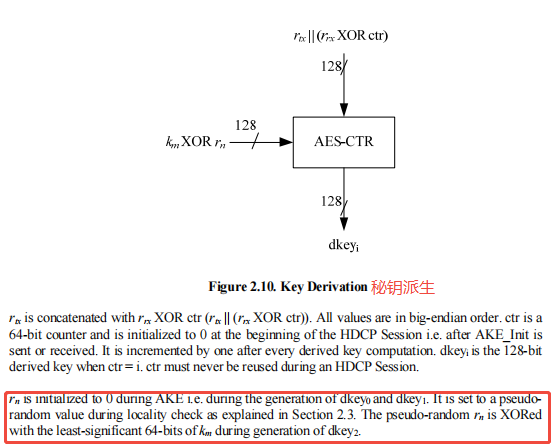

派生机制：
基于km(主秘钥)和随机数rtx、rrx，通过AES加密算法(纯软件实现)生成动态秘钥dkeyi


在AKE阶段，也就是产生dkey0和dkey1的期间，rn被初始化为0并且整个阶段都为0
在LC阶段，rn被初始化为一个16-bytes的随机值，然后与Km的低8-bytes数据进行异或操作后送入AES-CTR后产生dkey2，所以：
rn的高8-bytes数据相当于没有什么作用，在代码中就可以将rn高8-bytes数据全部定义为0，然后将rn低8-bytes数据定义为不为0的任意值

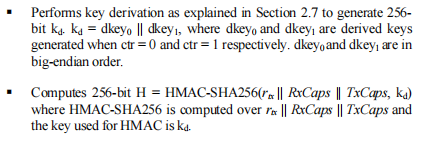

Kd = dkey0 || dkey1

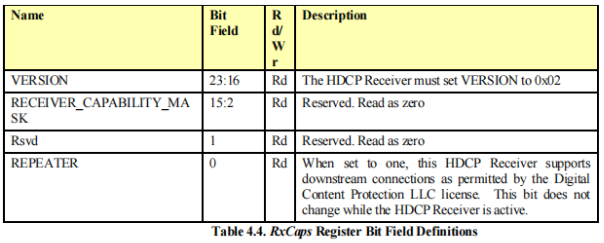

H = HMAC-SHA256(rtx || RxCaps || TxCaps, kd)
变量 km rn kd dkey0 dkey1 H
大小 16Byte 16Byte 32Byte 16Byte 16Byte 32Byte
代码实现：

我们从Rx端读取rx_H值回来后，Tx端也需要计算得到一个tx_H值，二者进行比较，若值相等则认证通过继续进行下一步，否则认证失败直接退出

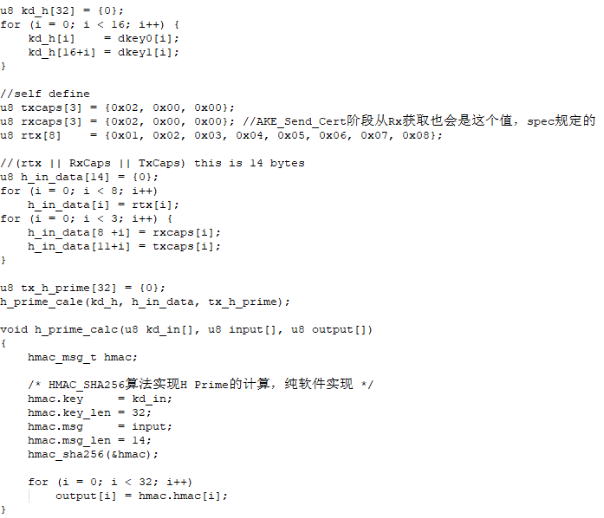

看一下Tx端如何计算tx_H值：

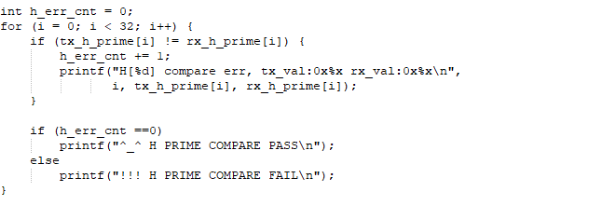

再来进行tx_H与rx_H的比较：

发送AKE_Send_H_prime msg后，200ms之内必须发送AKE_Send_Pairing_Info msg，用于获取Rx端的H值，具体来讲是rx_H值最后一个字节读取后的200ms内
注意：
在发送AKE_Send_Pairing_Info msg之前，需要先判断Rx是否准备好数据

代码实现：

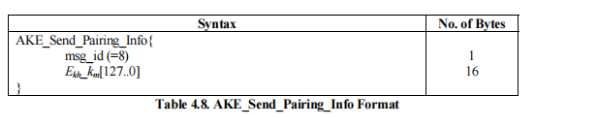

2.6 AKE_Send_Pairing_Info

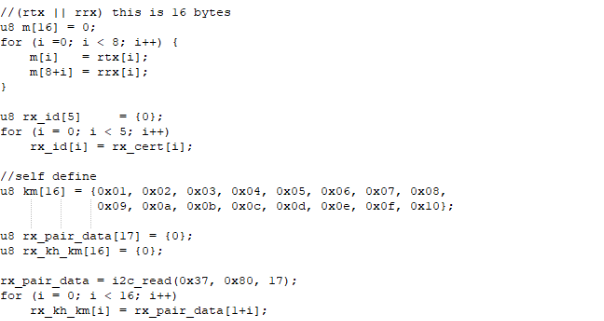

代码实现：

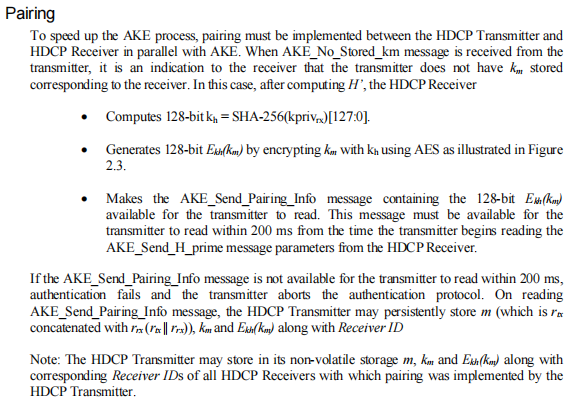

我们来看一下spec关于这个部分是怎么说的：

为了加快AKE的过程，在HDCP Tx和Rx之间必须执行pair，具体的过程如下：
1、HDCP Rx生成一个Ekh(km)，发送给HDCP Tx
2、HDCP Tx收到Ekh(km)后，与m值、km值和rx_id值保存在一起，这样当同一款显示器再次插入时，我们通过AKE_Send_Cert获取到rx_id后与本地保存的pair_info数据进行比较，找到后就可以直接走AKE_Strored_km流程，从而节省时间
3、HDCP Rx收到Ekh(km)后就可以解密得到km

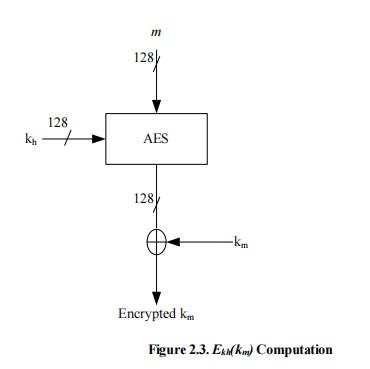

注意1：Ekh(km)是如何产生的


1.HDCP Rx会通过SHA-256算法，使用私钥对[127:0]的数据进行加密得到128-bit kh
这个[127:0]的数据是什么？我们不关心，这个是HDCP Rx特有的，它愿意用什么数据就用什么数据
2.kh与m值送入AES后输出128-bit数据，其与km进行异或操作，从而得到Ekh(km)
3.在AKE_Stored_km过程中，HDCP Rx收到Ekh(km)后会使用私钥进行解密(这个过程应该会使用到步骤1提到的[127:0]的数据)得到km，所以说[127:0]的数据自始至终都是HDCP Rx自己使用，HDCP Tx根本不会用到，所以HDCP Tx不必关心它具体是什么数据
综上：Ekh(km)我们可以称之为使用kh对km进行加密后产生的值

注意2：
我们可以不使用AKE_Stored_km流程，即每一次都使用AKE_No_Stored_km流程，即使说某一个显示器已经接入过一次，那么下一次接入的时候我依然走AKE_No_Stored_km流程，这里就有一个问题：
AKE_Send_Pairing_Info流程可以不执行嘛？
必须执行，走AKE_No_Stored_km流程就必须同时走AKE_Send_Pairing_Info流程，这是spec规定的，不这样做可能会出问题，但是：
通过AKE_Send_Pairing_Info流程获取到的Ekh(km)值我们可以置之不理，就当没有这个东西就好了，也不需要与m值、km值和rx_id值保存在一起

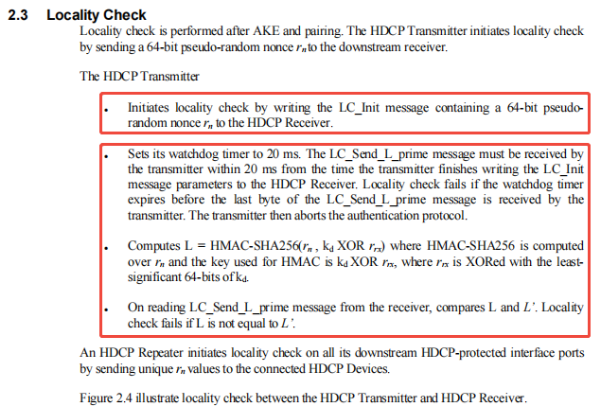

三、Locality Check

Locality Check分为两个阶段：

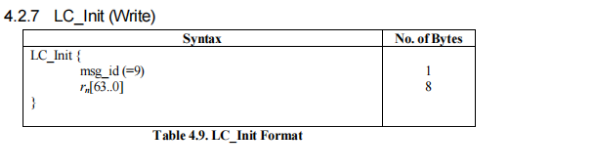

3.1 LC_Init

用于将8-bytes大小的随机值rn发送给HDCP Rx，rn值软件代码中定义不是16-bytes嘛？怎么这里就发送8-bytes大小呢？

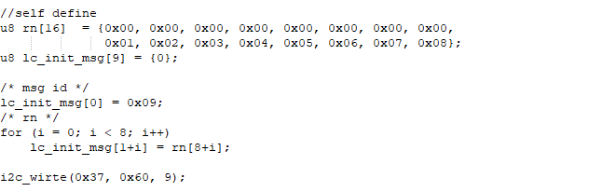

代码实现：

通过代码我们可以看到：发送的不仅仅是8-bytes大小的rn数据，而且还是rn的低8-bytes数据，为什么要这样做呢？在SKE_Send_Eks阶段我们会进行详细说明

在发送LC_Init msg后，20ms之内必须发送LC_Send_L_Prime msg，用于获取Rx端的L值，具体来讲是rn值最后一个字节写入后的20ms内
注意：
在发送LC_Send_L_Prime msg之前，需要先判断Rx是否准备好数据

代码实现：

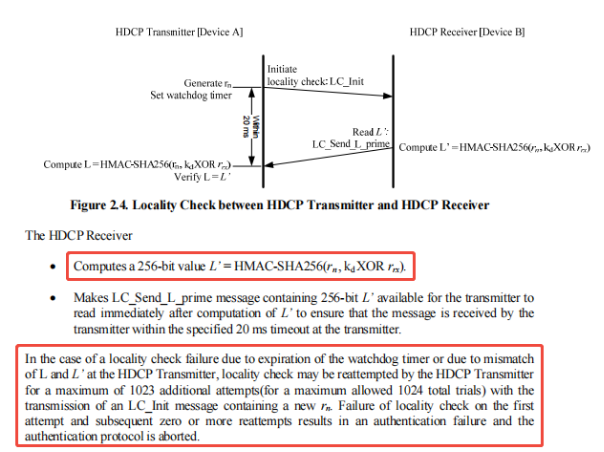

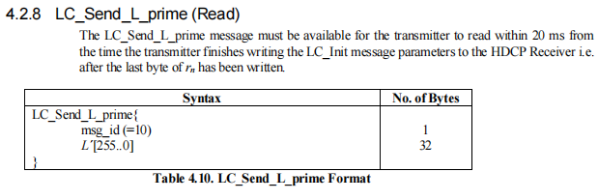

3.2 LC_Send_L_prime
从HDCP Rx读取回来的rx_L值与我们计算出来的tx_L值进行比较，这里我们关注一下tx_L值的计算过程，以及rx_L值与tx_L值的比较过程：

若rx_L值与tx_L值比较通过，则进入下一阶段
若比较失败则可以再次发起LC_Init和LC_Send_L_prime过程，最大可以循环执行1023次，需要注意的是再次发起LC_Init的时候需要使用新的8-bytes rn值，也就是说8-bytes rn值不能与上一次一样

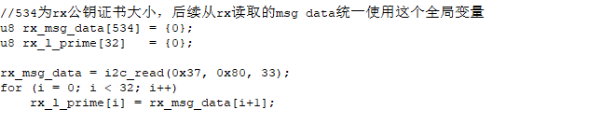

代码实现：

获取了rx_L值后，就需要与tx_L进行比对，判断是否认证通过

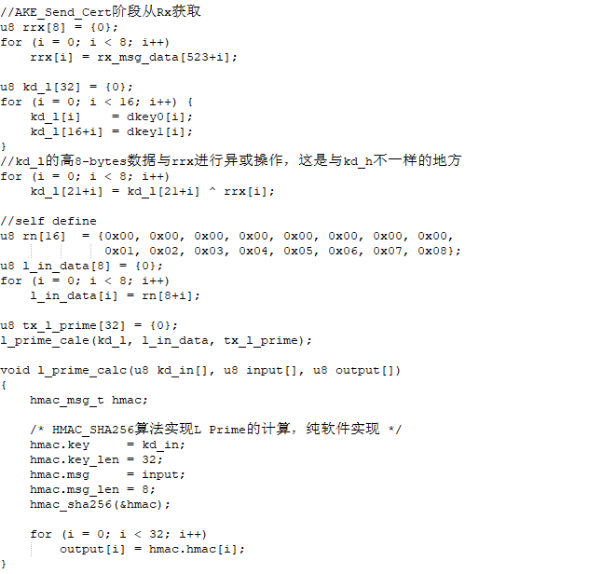

我们看一下Tx端是如何进行tx_L值的计算：

我们可以发现L_Prime值的计算时，用到的也是rn低8-bytes数据

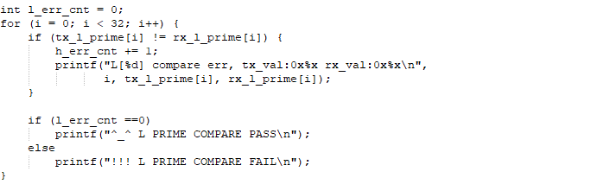

再来进行tx_L与rx_L的比较：

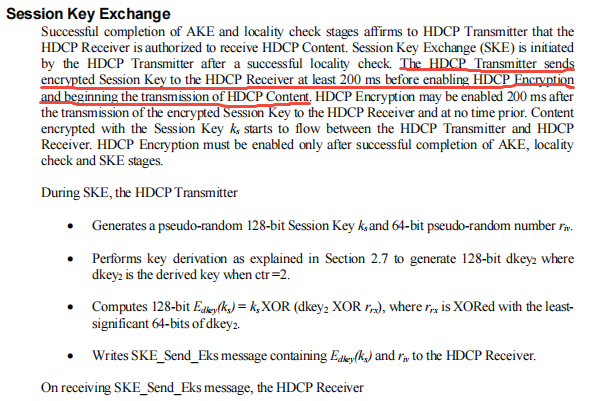

四、SKE(Session Key Exchange)
ks：会话秘钥
riv：随机初始化向量


注意：
在完成SKE_Send_Eks后，至少需要200ms时间后HDCP Tx才能发送加密数据，所以我们驱动代码中需要进行延时处理

代码实现：

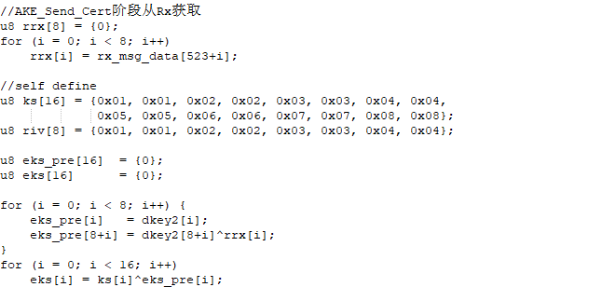

1、Eks的产生过程

综上就是：
eks高8-bytes数据 = (dkey2高8-bytes数据 异或 ks高8-bytes数据)
eks低8-bytes数据 = (dkey2低8-bytes数据 异或 ks低8-bytes数据 异或 rrx的8-bytes数据)
我们再来回顾一下dkey2的产生过程：
在spec中规定LC阶段，rn被初始化为一个16-bytes的随机值，然后与Km的低8-bytes数据进行异或操作后送入AES-CTR后产生dkey2，所以：
rn的高8-bytes数据相当于没有什么作用，在代码中就可以将rn高8-bytes数据全部定义为0，然后将rn低8-bytes数据定义为不为0的任意值
也就是说dkey2的高8-bytes数据与rn高8-bytes数据没有什么关系，那么eks的高8-bytes数据也就与rn高8-bytes数据没有什么关系，那么HDCP Rx在解密ks时就用不到rn高8-bytes数据，再加上L_Prime值的计算用的也是rn低8-bytes数据，所以：
在LC阶段只需要发送rn的低8-bytes数据即可

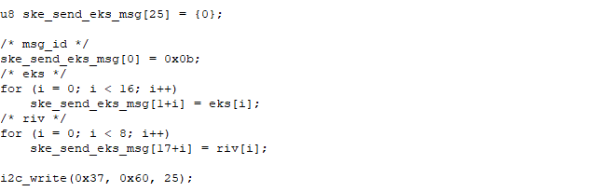

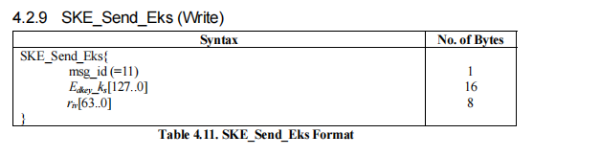

2、SKE_Send_Eks

至此HDCP2.x认证过程已全部完成，该过程是纯软件行为，没有任何HDCP Tx硬件参与，接下来就是HDCP Tx发送加密数据了

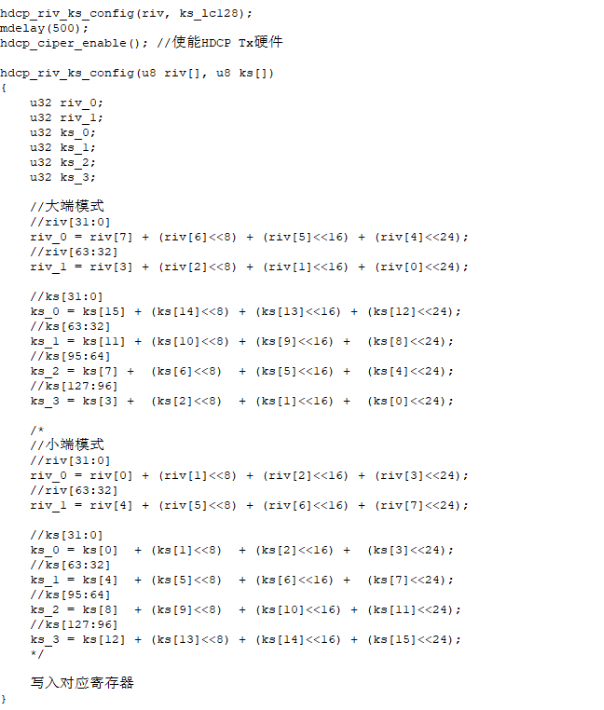

看一下HDCP Tx是如何使能HDCP硬件的：

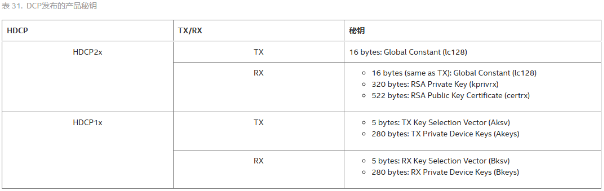

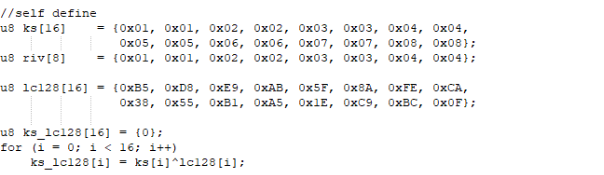

所有的HDCP设备，不论是Tx还是Rx，都共享秘密常数lc128，
秘密常数由DCP LLC提供，用于生成最终加密秘钥k_final，k_final = ks ^ lc128，目的是为了防止ks直接泄露导致内容被解密

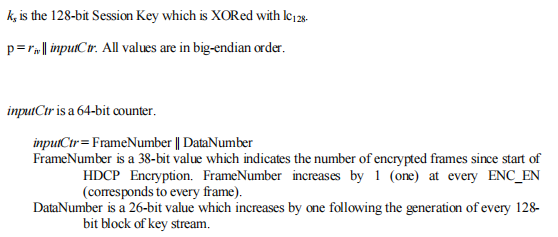

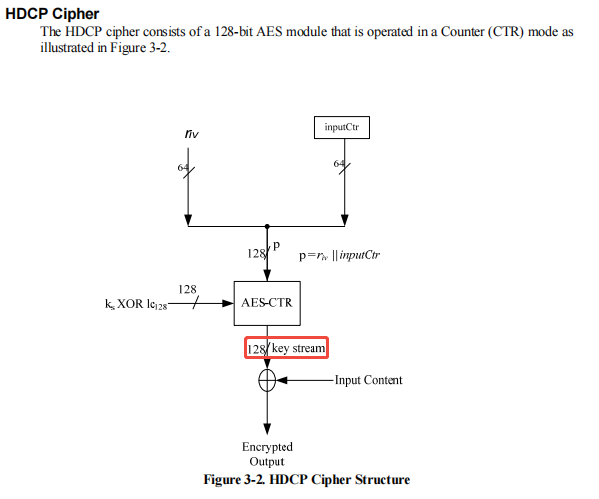

最终的数据加密方式如上图所示，重点关注一下inputCtr
inputCtr = FrameNumber || DataNumber
FrameNumbe：帧号，顾名思义每发送一帧数据后FrameNumber +1
DataNumber： 数据号，与key stream相关，每生成一次key stream则DataNumber +1

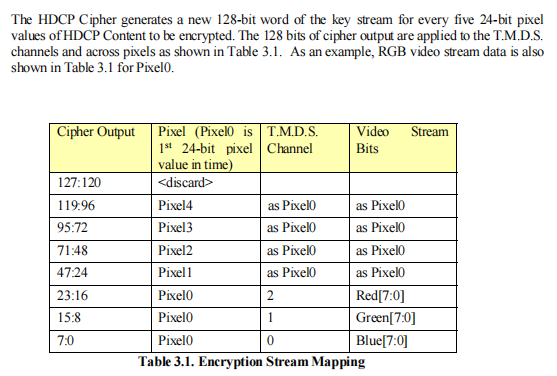

(ks^lc128, riv, inputCtr)经过AES-CTR后产生128-bits key stream，其会与每5个24-bit像素数据进行异或操作，这就是数据加密操作，然后发送给HDCP Rx

代码实现：

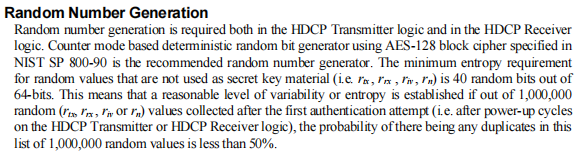

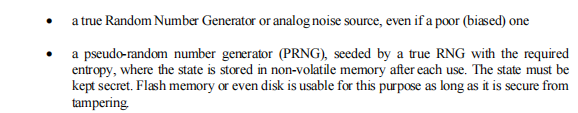

最后我们再来说明一下HDCP2.x中用到的伪随机值(pseudo-random number generator)


在HDCP2.x认证过程中用到的8-bytes rrx/rtx/riv/rn，都是高质量伪随机数，正常流程应该是使用硬件PRNG(符合NIST SP 800-90标准)生成，但是实际测试过程中我们驱动代码是自己定义的随机数

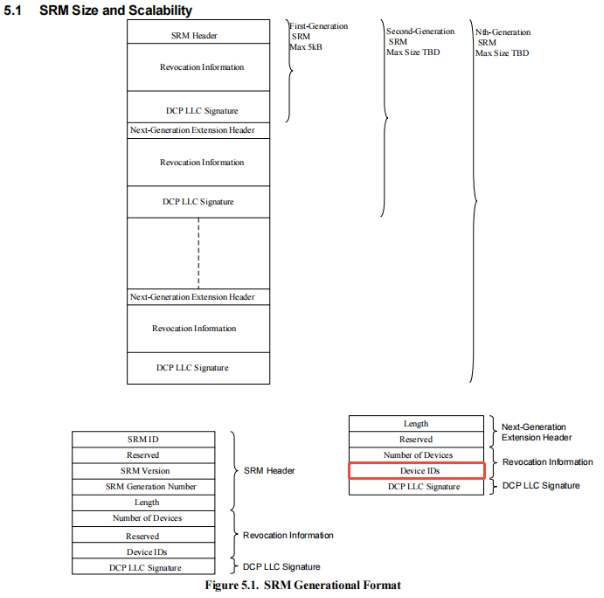

最后我们也来说明一下SRM(system renewability message-系统可更新性消息)：


也就是说如果HDCP Tx要支持SRM功能，就需要将DCP LLC发布的加密文件存储并且进行解析(要求以binary格式存储)，里面包含了被revoke(撤销)掉的Device IDs，所以：
当在认证过程中获取到HDCP Rx公钥证书后，与Receiver IDs进行比对，若比对通过则终止认证过程，实际上我们很少会使用SRM机制
