GSV2201S 参数详情与产品应用探讨

一、GSV2201S 核心参数

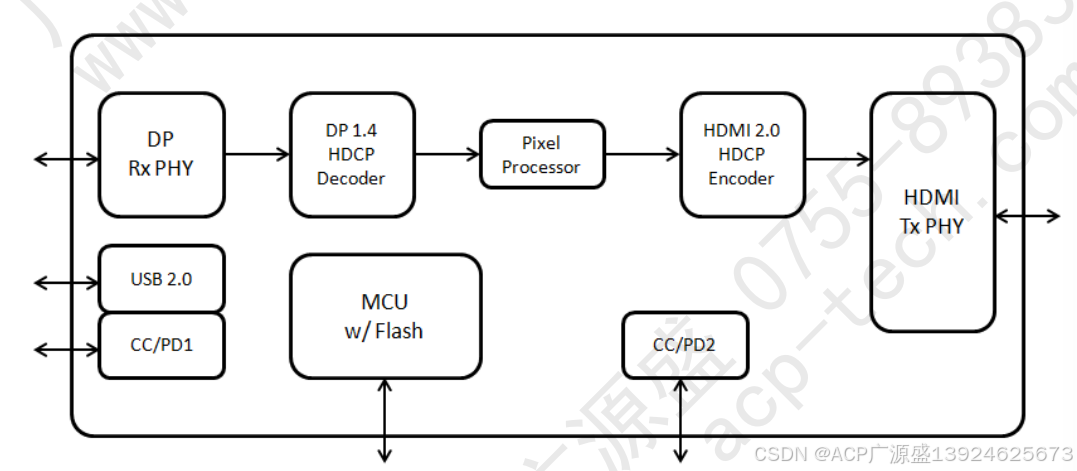

GSV2201S 是GScoolink推出的高性能、低功耗 USB Type-C 交替模式 DisplayPort 1.4 转 HDMI 2.0 转换器，集成嵌入式 MCU 与 Flash，核心参数覆盖多维度技术规格，具体如下：

（一）基础信息

参数类别	具体内容
产品型号	GSV2201S
发布版本	Rev. v0.4（2024 年 6 月 4 日更新，移除 CEC 支持）
封装形式	QFN48（尺寸参数：长 5.90-6.10mm、宽 4.10-4.30mm，含裸露散热焊盘）
工作温度范围	0°C ~ 70°C（内置结温读取传感器）
核心定位	USB Type-C Hub 场景的 DisplayPort 1.4 转 HDMI 2.0 解决方案

（二）DisplayPort 接收器（DPRX）参数

技术指标	规格详情
协议兼容性	符合 VESA DisplayPort 1.4a 标准；支持 HDCP 1.4、HDCP 2.2/2.3（内容保护）
数据速率	支持 HBR3（16.2Gbps，2 lane）、HBR2（8.1Gbps）、HBR（5.4Gbps）、RBR（2.7Gbps）
链路配置	灵活 1/2 lane Main-Link；支持全链路训练（Full-Link Training）与无链路训练（No-Link Training）
图像功能	支持 HDR（含动态 / 静态元数据）、HDR10/HDR10+/Dolby Vision/HLG；3D 格式（帧顺序、堆叠帧、左右并排、上下排列）；水平消隐扩展（最高支持 4K@60Hz）
其他特性	可编程自适应均衡；内置任意 EDID 与 MCCS；支持扩频时钟（SSC）、前向纠错（FEC）

（三）HDMI 发射器（HDMITX）参数

技术指标	规格详情
协议兼容性	符合 HDMI 2.0b、HDMI 1.4b 标准；支持 HDCP 1.4、HDCP 2.2/2.3
数据速率	最高 18Gbps（TMDS 技术，3 lane，单 lane 6Gbps）
图像功能	支持色彩空间转换（444/422 转 420）；3D 格式（帧打包、左右并排、上下排列）；AC 耦合 TMDS 信号
信号调节	可编程电压摆幅、压摆率与预加重；DDC/HPD 引脚支持 5V 耐压
TMDS 电气特性	数据通道（0/1/2）单端高电平：TVDD-400mV~TVDD+10mV，单端低电平：TVDD-1000mV~TVDD-400mV，摆幅 400mV~600mV；时钟通道单端高 / 低电平同数据通道，摆幅 200mV~600mV

（四）USB Type-C 接口参数

技术指标	规格详情
协议兼容性	双 USB Power Delivery 3.0 控制器；支持 USB 2.0 Billboard 枚举（用于源设备识别）
CC 通道	4 个配置通道（CC0A/CC0B/CC1A/CC1B），内置 Rp/Rd 电阻；支持双角色电源（DRP）、快速角色切换（Fast Role Swap）
辅助功能	支持 Type-C UFP（下游端口）转交替 DP 模式；Type-C DFP（上游端口）可通过 UFP VBUS 供电

（五）电源与电气参数

电源域	绝对最大额定值（Min~Max）	功能工作条件（Min~Typ~Max）
VDD33（数字 3.3V）	-0.5V~5.0V	3.0V~3.3V~3.6V
DVDD12（数字 1.1V）	-0.5V~1.8V	1.08V~1.2V~1.32V（原 1.2V 域，V0.3 版本降至 1.1V 以降低功耗）
RX_AVDD（模拟 1.1V，接收端）	-0.5V~1.8V	1.08V~1.2V~1.32V
TX_AVDD（模拟 1.1V，发射端）	-0.5V~1.8V	1.08V~1.2V~1.32V
ESD 防护	HBM（人体放电模式）±2KV；CDM（带电器件模式）±1KV；MM（机器模式）±200V	-
电源时序	3.3V 供电需晚于 1.1V（DVDD12/RX_AVDD/TX_AVDD）；RESETB 复位信号需在电源稳定后保持高电平＞1ms	-

（六）控制与外设参数

接口类型	规格详情
I2C 接口	支持 400KHz 最大 SCL 频率；8 位页地址 + 16 位寄存器地址；设备地址 0xB0（8 位）；每 8 位传输需 ACK 响应，单次访问 8 位数据
时钟	需外部 25MHz 晶振（XTALI 输入、XTALO 输出）
嵌入式资源	内置 MCU 与 Flash；支持 UART/Timer/GPIO 复用引脚（如 GPIO6 默认 UART_RX、GPIO7 默认 UART_TX）
调试接口	JTAG 接口（JTAG_1=TCK、JTAG_2=TMS）；RESETB 复位引脚（低电平复位，高电平工作）

（七）音频支持

音频类型	支持采样频率（KHz）	对应 Packet ID
LPCM 与压缩音频（Audio Sample Packet）	32/44.1/48/88.2/96/176.4/192；256/352.8/384/512/705.6/768	0x02
1 位音频（One Bit Audio Sample Packet）	32/44.1/48/88.2/96/176.4/192	0x07
DST 音频（DST Audio Packet）	32/44.1/48/88.2/96/176.4/192	0x08
高比特率音频流（High Bit-rate Audio Stream Packet）	32/44.1/48/88.2/96/176.4/192；256/352.8/384/512/705.6/768	0x09

二、GSV2201S 产品应用探讨

基于其 “Type-C+DP1.4+HDMI2.0” 的多协议兼容特性与高集成度，GSV2201S 核心定位为USB Type-C Hub 场景的视频转换解决方案，同时可拓展至多种消费电子与工业应用，具体如下：

（一）核心应用：USB Type-C Hub（扩展坞）

1. 应用场景

笔记本电脑（如 MacBook、Windows 超薄本）、平板、手机等 Type-C 接口设备，需同时扩展 HDMI 显示（如 4K 显示器、投影仪）、USB 外设（如 U 盘、键盘）及供电功能时，GSV2201S 可作为核心转换芯片集成于扩展坞中。

2. 工作原理

• 模式切换：通过内置 CC/PD 控制器，将 Type-C UFP（设备端）切换至交替 DP 模式，接收 DP1.4 信号（最高 16.2Gbps，支持 4K@120Hz 或 8K@30Hz）；
• 信号转换：将 DP 信号解码后，通过 HDMI2.0 发射器转换为 TMDS 信号（最高 18Gbps，支持 4K@60Hz）输出至 HDMI 显示设备；
• 多功能集成：外部 USB 3.0/2.0 控制器可处理 USB 外设通信，内置 USB 2.0 Billboard 在无外部 USB 连接时识别源设备；Type-C DFP 可通过 UFP VBUS 为设备供电（如笔记本反向充电）。

3. 优势

• 兼容性：动态切换 HDMI 1.4/2.0 模式，适配不同分辨率显示设备；支持 HDCP 全版本，满足 Netflix、Disney + 等版权内容播放；
• 成本与尺寸：QFN48 封装（小 footprint）+ 内置 MCU/Flash/PD 控制器，减少外部元器件数量，降低扩展坞设计成本与体积；
• 性能：支持 HDR 全格式与高比特率音频，满足影音发烧友需求。

（二）拓展应用 1：便携式显示转接器

1. 应用场景

商务办公、户外直播等场景中，需将手机 / 平板的 Type-C 信号快速转接至 HDMI 显示器（如会议投影、直播监视器），无需复杂扩展坞功能时，可基于 GSV2201S 设计 “Type-C 转 HDMI” 单功能转接器。

2. 设计要点

• 简化外围电路：仅需外部 25MHz 晶振、电源管理（3.3V/1.1V 供电）及接口保护器件；
• 供电优化：利用 Type-C VBUS 供电（无需额外电源），适配便携式设备需求；
• 即插即用：内置 EDID 自动匹配显示设备分辨率，无需用户手动设置。

（三）拓展应用 2：工业显示控制

1. 应用场景

工业自动化产线（如机床监控屏）、医疗设备（如超声诊断仪显示）等场景，需通过 Type-C 接口（如工业平板）连接 HDMI 工业显示器，且对稳定性、抗干扰性有较高要求。

2. 适配性分析

• 稳定性：支持 FEC 前向纠错、自适应均衡，可补偿长距离传输（如 2-3 米 Type-C/HDMI 线）的信号衰减；
• 温度适应：0°C~70°C 工作温度覆盖大部分工业环境（非极端高温场景）；
• 控制灵活：通过 I2C 接口可远程配置芯片参数（如 HDMI 电压摆幅、DP 链路训练），适配不同工业显示设备需求。

（四）应用限制与注意事项

1. 分辨率瓶颈：HDMI 2.0 最高支持 4K@60Hz，无法满足 8K@60Hz 或 4K@144Hz 等高刷需求（需 HDMI 2.1 协议芯片）；
2. 电源依赖：需严格遵循电源时序（3.3V 晚于 1.1V 供电），否则可能导致芯片复位异常；
3. ESD 防护：虽内置 ESD 保护，但在工业或户外场景需额外增加外部 ESD 器件（如 TVS 管），避免极端静电损坏；
4. CEC 功能缺失：V0.4 版本移除 CEC（消费电子控制）支持，无法实现 “一键开关机”“音量同步” 等跨设备控制功能，需 CEC 的场景需选择其他型号。

三、总结

GSV2201S 以 “高集成度、高兼容性、低功耗” 为核心优势，通过 DP1.4+HDMI2.0+Type-C PD 的多协议整合，成为 USB Type-C Hub、便携式转接器等消费电子场景的优选方案，同时可适度拓展至工业显示领域。其参数设计贴合主流影音需求（4K@60Hz、HDR、高比特率音频），且通过内置 MCU 与简化封装降低设计门槛，适合对成本与体积敏感的终端产品。但需注意其 HDMI 2.0 的分辨率限制与 CEC 功能缺失，在选型时需匹配具体应用场景的需求。
