从核心功能、详细参数、硬件设计关键信息三方面解析产品，并结合参数特性梳理其典型应用场景，为开发者选型与方案设计提供参考。

一、产品核心功能概览

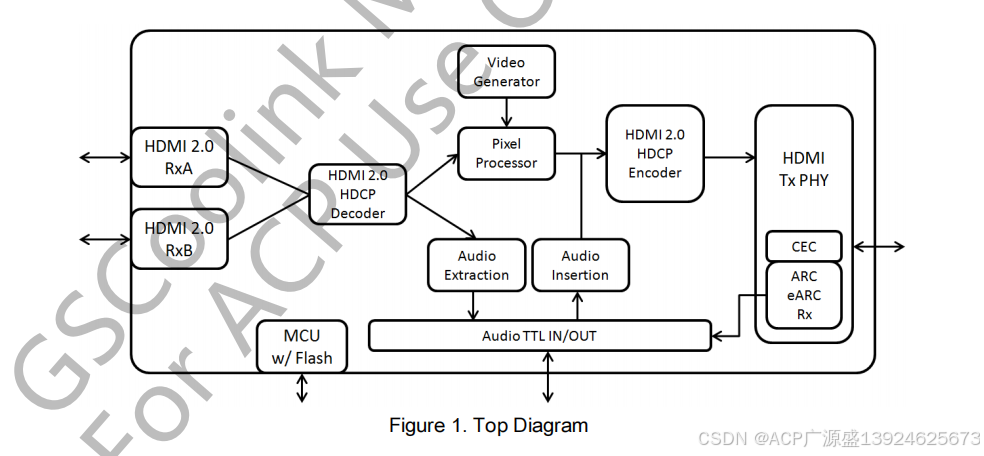

GSV2702 是由 GScoolink（基石酷联微电子）推出的高性能、低功耗 HDMI 2.0 中继器，核心定位为 “2 进 1 出 HDMI 切换 + 音频处理 + 嵌入式 MCU 控制” 一体化解决方案。其核心功能框架如下：

• 信号传输与切换：支持 2 路 HDMI 输入（RxA/RxB）、1 路 HDMI 输出，最高支持 18Gbps TMDS 速率（6Gbps/3 Lane），满足 4K@60Hz 等高清视频传输需求。
• 内容保护：全 HDMI 端口兼容 HDCP 1.4 与 HDCP 2.2/2.3，适配主流版权保护内容（如蓝光、流媒体平台高清资源）。
• 音视频增强：内置视频发生器（支持 HDMI 2.0 定义的所有非压缩视频时序，如 4K@60Hz、480i@60Hz）、色彩空间转换器（HDMI Tx 端），支持 HDR（HDR10/HDR10+/Dolby Vision/HLG）、可变刷新率（VRR/FreeSync/G-Sync）、自动低延迟模式（ALLM）。
• 音频处理：支持音频提取（从 HDMI Rx/ARC/eARC 提取 I2S/SPDIF 格式）、音频插入（向 HDMI Tx 插入 I2S/SPDIF 音频）、SPDIF 与 I2S 双向转换，兼容多声道（最高 8 通道）与高比特率（HBR）音频。
• 控制能力：集成基于 RISC-V 架构的嵌入式 MCU，支持内部 MCU 独立运行或外部 MCU 协同控制，提供 I2C、UART、GPIO 等接口，可扩展红外、按键、LED 等外设。

二、详细参数解析

（一）HDMI 收发器参数

1. 接收器（HDMI Rx）

参数类别	具体规格	说明
协议兼容性	HDMI 2.0b、HDMI 1.4b	向下兼容旧版本 HDMI 设备，适配主流显示终端
数据速率	最高 18Gbps（TMDS 6Gbps/3 Lane）	支持 4K@60Hz（YUV4:4:4 8bit）、2K@144Hz 等高清时序
内容保护	HDCP 1.4、HDCP 2.2/2.3（中继器 / 接收器模式）	满足版权内容传输要求，适用于影音播放设备
信号优化	可编程自适应均衡	补偿长距离传输的信号衰减，提升传输稳定性
特殊功能	HDR（含动态 / 静态元数据）、VRR、ALLM、FEC	适配游戏、影视等场景的高画质与低延迟需求
EDID 支持	内置任意 EDID（最高 512 字节）	无需外部存储，可自定义显示设备参数
引脚特性	DDC/HPD 引脚 5V 耐压	提升硬件兼容性，避免外部设备电压波动损坏芯片

2. 发射器（HDMI Tx）

参数类别	具体规格	说明
协议兼容性	HDMI 2.0b、HDMI 1.4b	兼容主流 HDMI 显示设备（如电视、显示器、投影仪）
数据速率	最高 18Gbps（TMDS 6Gbps/3 Lane）	与 Rx 速率匹配，保证音视频同步传输
内容保护	HDCP 1.4、HDCP 2.2/2.3	支持版权内容输出，适配高清播放场景
信号配置	可编程电压摆幅、 slew 率、预加重	适配不同传输距离（如短距离 PCB 布线、长距离 HDMI 线缆）
视频处理	色彩空间转换器（TMDS 模式）、HDR（全格式）、VRR、ALLM	优化输出画质，适配不同显示设备特性
音频扩展	eARC Rx 引擎（HDMI 2.1a）	支持从下游设备通过 eARC 返回高比特率音频（如 Dolby Atmos）
引脚特性	DDC/HPD/CEC 引脚 5V 耐压	提升与外部设备的硬件兼容性

（二）音频处理参数

1. 音频格式支持

音频类型	具体规格	对应场景
LPCM 与压缩音频	采样频率 32/44.1/48/88.2/96/176.4/192/256/352.8/384/512/705.6/768 KHz	覆盖 CD、无损音乐、高清影音等场景
单比特音频（如 DSD）	支持 Packet ID 0x07	适配高端音频播放器，满足 Hi-Fi 需求
高比特率音频（HBR）	支持 Packet ID 0x09，采样频率最高 768 KHz	支持 Dolby TrueHD、DTS-HD MA 等高清音频格式
DST 音频	支持 Packet ID 0x08	适配专业音频处理场景

2. 音频输入 / 输出配置

GSV2702 的音频总线（AUD1/AUD2）支持输入、输出、双向三种模式，具体引脚配置如下：

• 输出模式：同时输出 I2S 与 SPDIF，I2S 支持最高 8 通道（AUD_D0~AUD_D3），SPDIF 支持 1-2 通道（AUD_D4），时钟信号（LRCLK/BCLK/MCLK）可配置（如 MCLK 支持 128Fs/256Fs/384Fs/512Fs）。
• 输入模式：可选择 I2S（立体声 / 8 通道）或 SPDIF 输入，需外部提供 MCLK（I2S 模式），SPDIF 模式支持自动检测采样频率。
• 双向模式：单条音频总线可同时支持立体声 I2S 提取（输出）与插入（输入），适用于音频双向交互场景。

（三）系统与 MCU 参数

1. 系统特性

参数类别	具体规格	说明
控制模式	内部 MCU（带 Flash）、外部 MCU（via I2C）	灵活适配不同方案：内部 MCU 独立运行（简化设计）、外部 MCU 协同（复杂控制）
存储扩展	QSPI 接口（外部 Flash）	支持扩展程序存储，满足复杂固件需求
时钟需求	外部 25MHz 晶体（精度 < 300ppm，CL=18pF，ESR=50）	保证音视频时序同步，避免画面卡顿或音频杂音
温度监测	内置温度传感器	可实时读取芯片结温，用于过热保护或系统优化
外设接口	UART（调试 / 数据传输）、I2C（外部 SoC 控制）、GPIO（最多 6 路）、CEC	支持扩展红外遥控、按键、LED 指示灯、外部音频芯片等

2. MCU 核心参数

• 架构：RISC-V（高性能、低功耗）
• 功能：支持 JTAG 调试、Mailbox（外部 MCU 访问芯片状态）、定时器（Advanced Timer）、中断控制
• 引脚分配：根据应用场景（默认切换 / HomeAV）灵活配置，如默认切换模式下 AUD1 引脚可复用为 UART/Timer，HomeAV 模式下优先保障 8 通道 I2S 提取。

（四）电气与封装参数

1. 电气特性

参数类别	具体规格	说明
供电电压	- DVDD33（数字 3.3V）：3.0~3.6V- DVDD12（数字 1.2V）：1.08~1.32V- TVDD/TX_TVDD（模拟 3.3V）：3.0~3.6V- RX_AVDD/TX_AVDD/EAVDD（模拟 1.2V）：1.08~1.32V	需严格遵循上电时序（1.2V 先于 3.3V，复位信号 RESETB 在供电稳定后拉高），避免芯片损坏
温度范围	工作温度：-20°C~85°C；结温上限：125°C	适用于室内消费电子场景（如客厅、书房）
I2C 特性	最高 400KHz（快速模式）	满足外部 MCU 与芯片的高速数据交互
音频引脚	TTL 电平（2.8~3.6V 为高电平）	兼容主流音频芯片的 TTL 接口

2. 封装信息

• 封装类型：QFN88（无铅方形扁平无引脚封装）
• 封装尺寸：约 10mm×10mm（具体尺寸：长 9.90~10.16mm，宽 6.64~6.84mm，引脚间距 0.4mm）
• 散热设计：内置 EPAD（裸露焊盘），需焊接到 PCB 接地平面，提升散热效率

三、产品应用场景总结

基于 GSV2702 的 “高清信号切换 + 灵活音频处理 + 轻量化控制” 特性，其典型应用场景可分为以下四类：

（一）消费级 HDMI 切换器

1. 场景需求

家庭或小型办公场景中，多台 HDMI 设备（如机顶盒、游戏主机、笔记本）需共享一台显示器 / 电视，需支持 4K@60Hz、HDR、低延迟切换。

2. GSV2702 适配优势

• 2 进 1 出 HDMI 切换，支持自动 / 手动切换（通过 GPIO 扩展按键 / 红外）；
• 内置视频发生器，无输入信号时可输出测试画面（如 4K 纯色屏）；
• 支持 HDCP 全版本，适配版权内容播放；
• 小尺寸 QFN88 封装，适合桌面式切换器的紧凑 PCB 设计。

（二）KVM 切换器（键盘、视频、鼠标）

1. 场景需求

办公场景中，一套键盘鼠标控制多台电脑，需同步切换视频信号，且支持 4K 高清与低延迟（避免操作卡顿）。

2. GSV2702 适配优势

• 18Gbps 高速传输，支持 4K@60Hz 无延迟切换；
• 支持 VRR 与 ALLM，适配游戏或设计场景的高刷新率需求；
• 内置 MCU 可通过 I2C 与 KVM 的 USB 控制芯片协同，实现 “一键切换音视频 + USB”；
• 自适应均衡功能，补偿 KVM 长线传输（如 2-5 米 HDMI 线）的信号衰减。

（三）家庭影音（HomeAV）系统

1. 场景需求

家庭影院中，需提取 HDMI 信号中的多声道音频（如 8 通道 LPCM），发送到外部功放，同时支持 eARC 返回音频（如电视通过 eARC 将音频传回功放）。

2. GSV2702 适配优势

• 8 通道 I2S 音频提取，满足 7.1 声道环绕声需求；
• eARC Rx 引擎支持从电视返回 Dolby Atmos 等 HBR 音频；
• 音频双向转换（SPDIF↔I2S），兼容功放的不同音频接口；
• 支持 CEC 控制，可通过电视遥控器同步控制切换器与功放。

（四）工业显示与监控

1. 场景需求

工业场景中，多台摄像头或工控机需输出到一台工业显示器，需支持宽温（-20°C~85°C）、高稳定性（避免信号中断）、简单控制（如远程 RS232/485）。

2. GSV2702 适配优势

• 宽工作温度范围，适配工业环境；
• 内置温度传感器，可实时监测芯片温度，避免过热死机；
• 支持外部 MCU 控制（via I2C），可通过 RS232/485 转 I2C 模块实现远程切换；
• 5V 耐压引脚，提升工业环境的抗干扰能力（避免设备电压波动损坏芯片）。

四、硬件设计关键注意事项

1. 上电时序：必须先给 1.2V 电源（DVDD12、RX_AVDD 等）供电，稳定后再给 3.3V 电源（DVDD33、TVDD 等）供电，RESETB 引脚需在供电稳定后拉高（延迟 > 1ms）；
2. 晶体选型：需选用 25MHz、精度 < 300ppm、负载电容 18pF、ESR<50 的晶体，避免时序偏差导致音视频不同步；
3. 散热设计：QFN88 的 EPAD 需完全焊接到 PCB 接地平面，并预留散热过孔，避免长时间工作结温超过 125°C；
4. HDMI 布线：TMDS 差分对需严格等长（误差 < 5mm）、阻抗匹配（100Ω±10%），减少信号反射；
5. 音频布线：I2S/SPDIF 信号线需远离数字信号线（如 HDMI、SPI），避免干扰导致音频杂音。

五、总结

GSV2702 通过 “HDMI 2.0 高速传输 + 全功能音频处理 + 嵌入式 MCU” 的一体化设计，兼顾了消费级与工业级场景的需求，尤其在 4K 高清切换、多声道音频处理、灵活控制方面具备显著优势。其核心竞争力在于：以单芯片替代 “HDMI 切换芯片 + 音频转换芯片 + MCU” 的多芯片方案，简化设计、降低成本、缩小 PCB 尺寸，同时保证高性能与高兼容性，是高清音视频切换类产品的优选方案。
