一、芯片核心定位

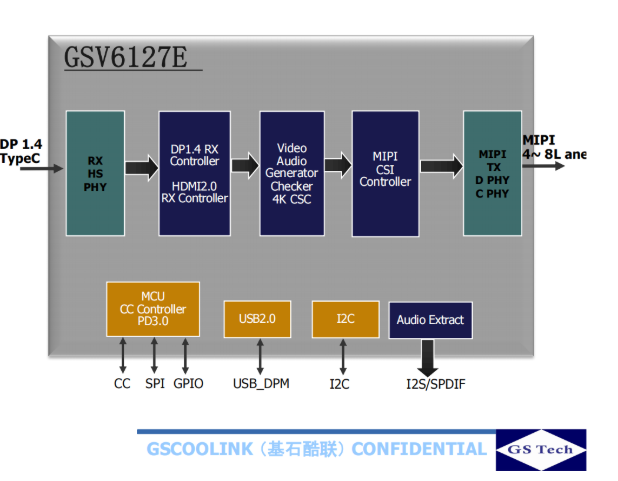

GSV6127E 是一款高集成度多接口显示转换芯片，主打 “多输入→多输出” 的跨协议转换，同时支持音频提取与嵌入式 MCU 控制，核心作用是解决 Type-C/DisplayPort 1.4/HDMI 2.0 等主流显示接口与 MIPI/LVDS 显示面板的适配问题，适用于需要灵活接口转换的智能显示设备。

二、核心技术特性与功能模块

1. 多接口输入能力（全兼容主流显示协议）

芯片支持 4 类输入接口，覆盖消费电子、工业设备常见显示信号源，具体参数如下：

2. 多接口输出能力（适配主流显示面板）

针对不同显示面板接口需求，提供 2 类输出，支持单 / 双屏显示配置：

• MIPI CSI-2 发送器：支持 1~4 通道，单通道速率最高 2.5Gbps，总带宽 10Gbps，兼容 MIPI CSI-2 v1.3 规范，可适配中小尺寸高清 MIPI 屏（如 4K@60Hz）。
• 双端口 LVDS 发送器：支持单 / 双通道 LVDS 输出，兼容 JEIDA/VESA LVDS 格式，时钟最高 154MHz，最大分辨率1920×1200@60Hz（FHD+），支持双屏异显 / 同显，适配传统 LVDS 大屏。

3. 核心辅助功能（提升系统集成度）

• 音频提取与输出：可从 HDMI/DP 输入信号中提取音频流（支持 PCM、Dolby、DTS 等格式），输出至 I2S/SPDIF 接口，解决 “音视频同步转换” 需求，无需额外音频解码芯片。
• 像素处理器：内置图像缩放（Scaling）、旋转（Rotation）、色彩空间转换（YUV↔RGB）、亮度 / 对比度调节功能，支持输入输出分辨率非匹配场景（如 4K 输入→1080P 输出）。
• 嵌入式 MCU：集成 8 位 MCU（兼容 8051 架构），可通过 I2C/SPI 接口配置芯片参数，支持用户自定义逻辑（如接口优先级、显示模式切换），减少外部主控依赖，降低系统成本。
• 系统级特性：支持 HDCP 2.2 加密 / 解密，满足版权保护需求；内置 EDID（扩展显示识别数据）存储，自动适配显示设备参数；支持低功耗模式（待机电流＜100μA），适配便携设备。

三、芯片应用模式与典型场景

1. 核心应用模式（3 类主流配置）

• 模式 1：多输入→单输出：如 Type-C/HDMI/DP 信号二选一，转换为 MIPI 或 LVDS 输出（例：笔记本 Type-C→平板 MIPI 屏）。
• 模式 2：多输入→双输出：同一输入信号分两路输出（如 DP 输入→MIPI 屏 + LVDS 屏同显，或 HDMI→双 LVDS 异显）。
• 模式 3：音频分离输出：从 HDMI/DP 中提取音频，单独输出至音箱 / 耳机，视频转换为 MIPI/LVDS（例：智能电视盒子→显示面板 + 音频系统）。

2. 典型应用场景

• 消费电子：Type-C 扩展坞（多接口→MIPI/LVDS 屏）、便携显示器（HDMI/DP→LVDS）、智能座舱（车载 Type-C→中控 MIPI 屏）。
• 工业设备：工业平板（DP→LVDS 工业屏）、医疗显示（HDMI 2.0→高分辨率 MIPI 屏，支持 4K@60Hz）。
• 商用显示：广告机、自助终端（多接口输入→双 LVDS 屏拼接显示）。

四、关键规格与封装

• 电源范围：模拟电源 3.3V，数字电源 1.8V/3.3V，支持宽电压适配（±5% 波动）。
• 工作温度：工业级（-40℃~+85℃），适配恶劣环境（如车载、工业现场）。
• 封装形式：QFN-64（10×10mm，带裸露焊盘），适合高密度 PCB 设计，散热性能优异。
