GSV6702 2 进 1 出 HDMI 2.1 中继器芯片产品简介
一、两款芯片核心共性信息
-
基础配置与封装
- 厂商：均为基石酷联（GScoolink）研发，主打高性价比与快速上市优势。
- 封装：统一采用QFN88 封装，典型尺寸 10.00mm×10.00mm，EPAD 接地焊盘设计，保障热性能与电性能。
- 核心架构：均集成RISC-V 架构增强型 MCU，支持外接 QSPI Flash 存储程序，减少外部器件依赖。
-
共性功能与协议兼容
- 视频特性：均支持 HDR 全格式（HDR10/HDR10+/ 杜比视界 / HLG）、VRR（可变刷新率）、FreeSync/G-Sync、ALLM（自动低延迟模式），满足高清观影与游戏需求。
- 版权保护：兼容 HDCP 1.4、2.2、2.3 协议，支持版权内容正常播放。
- 音频功能：均具备 I2S/SPDIF 音频提取（从 HDMI Rx 或 ARC/eARC）、音频插入（至 HDMI Tx）功能，支持 SPDIF/I2S/HBR/DSD/TDM 格式，兼容 HDMI 2.1a eARC 音频回传与提取。
- 控制与防护：支持内部 / 外部 MCU 双模式（外部通过 I2C 控制，带 Mailbox 功能）；DDC/HPD/CEC 引脚支持 5V 耐受，内置温度传感器与 FEC 前向纠错，提升稳定性。
- 时钟要求：均需外接 25MHz 晶振作为基准时钟。
二、两款芯片核心差异对比
| 对比维度 | GSV6702（HDMI 2.1） | GSV2702（HDMI 2.0） |
|---|---|---|
| 核心规格 | 2 进 1 出 HDMI 2.1 中继器 | 4 进 1 出 HDMI 2.0 切换器 |
| 传输协议 | FRL（帧速率链路） | TMDS（最小化传输差分信号） |
| 总带宽 | 48Gbps | 18Gbps |
| 单通道速率 | 12Gbps/4 通道 | 6Gbps/3 通道 |
| 最高分辨率 | 8K@60Hz | 4K@60Hz |
| 独有特性 | 支持 DSC（显示流压缩）透传 | 支持色彩空间转换、嵌入式 EDID（最大 512 字节） |
| HDMI 版本兼容 | HDMI 2.1a/2.0b/1.4b | HDMI 2.0b/1.4b |
| 输入通道数 | 2 路（RXA/RXB） | 4 路（通过 RXA/RXB 灵活扩展） |
三、各芯片核心细节补充
-

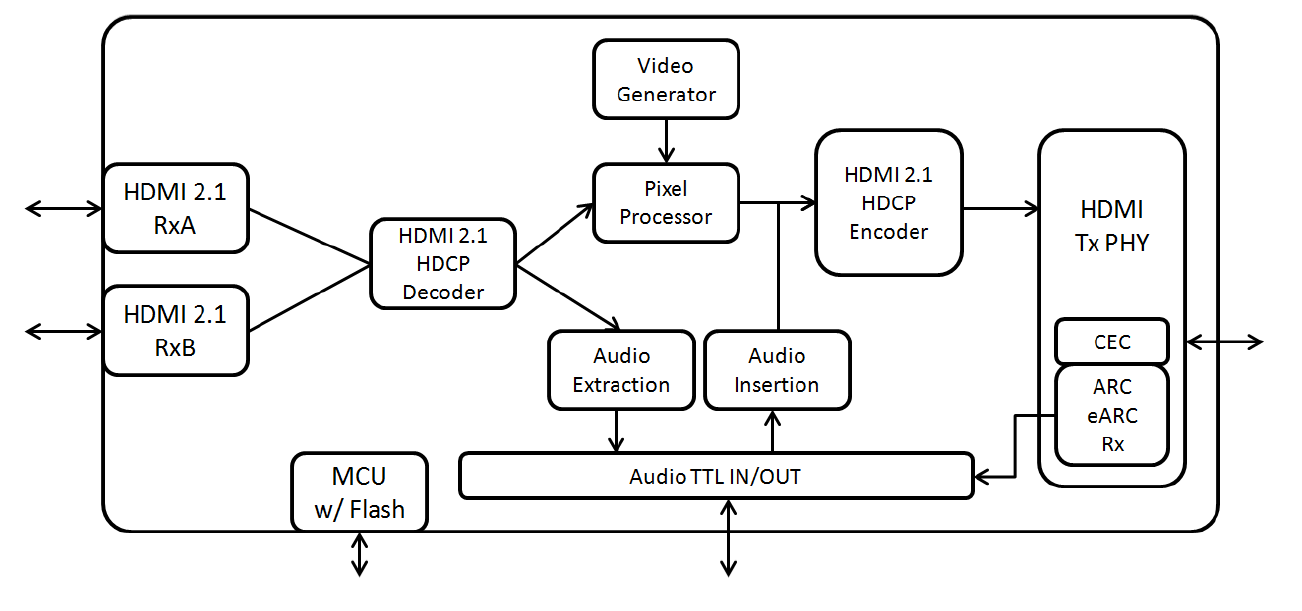

GSV6702（HDMI 2.1 旗舰款）
- 传输性能：48Gbps 总带宽（12Gbps×4 通道），采用 FRL 协议，适配 HDMI 2.1a 标准，支持 8K@60Hz 超高清分辨率。
- 关键增强：支持DSC 透传，可兼容压缩格式输入时序，满足高分辨率信号传输效率需求；HDMI 收发器均支持可编程自适应均衡、电压摆幅与预加重，优化长距离传输信号完整性。
- 应用场景：高端消费级切换器、4K/8K KVM 设备、次世代游戏影音中心。
-
GSV2702（HDMI 2.0 主流款）
- 传输性能：18Gbps 总带宽（6Gbps×3 通道），采用 TMDS 协议，聚焦 4K@60Hz 主流高清场景，性价比突出。
- 关键增强：内置可编程嵌入式 EDID（最大 512 字节），适配不同显示设备；支持 AC-coupling 设计（TMDS 输入 / 输出），简化 PCB 布局。
- 应用场景：中端消费级切换器、办公 KVM 设备、家庭影音切换器。
四、关键引脚功能（共性核心引脚）
| 引脚类型 | 核心引脚 | 功能描述 |
|---|---|---|
| HDMI 接收引脚 | RXA_HPD/RXB_HPD | 热插拔检测，高电平表示设备已连接 |
| RXA_SDA/RXA_SCL、RXB_SDA/RXB_SCL | DDC 通道，I2C 协议读取 EDID 信息 | |
| RXA_0P/0N~nP/nN、RXB_0P/0N~nP/nN | TMDS 差分信号输入通道 | |
| HDMI 发射引脚 | TX_0P/0N~nP/nN | TMDS 差分信号输出通道 |
| TX_SDA/TX_SCL | 与显示设备 DDC 通道交互 | |
| 音频引脚 | AUD1_MCLK/AUD1_SCLK/AUD1_D0~D5 | 音频通道 1，支持 I2S/SPDIF 传输 |
| AUD2_MCLK/AUD2_SCLK/AUD2_D0~D5 | 音频通道 2，扩展多通道音频 | |
| 控制引脚 | I2C_SDA/I2C_SCL | 外部 MCU 控制接口 |
| RESETB | 复位引脚（低电平有效） | |
| 电源引脚 | DVDD12 | 1.2V 核心电源 |
| TVDD/VDD33 | 3.3V 模拟 / IO 电源 |
4. 关键问题
问题 1：GSV6702 与 GSV2702 的核心差异的是什么？适配场景有何不同？
答案：核心差异集中在传输性能与规格配置：① 协议与带宽：GSV6702 支持 HDMI 2.1a/FRL 协议，48Gbps 带宽（12Gbps/4 通道），最高 8K@60Hz；GSV2702 支持 HDMI 2.0b/TMDS 协议，18Gbps 带宽（6Gbps/3 通道），最高 4K@60Hz；② 通道与特性：GSV6702 为 2 进 1 出，支持 DSC 透传；GSV2702 为 4 进 1 出，支持嵌入式 EDID 与色彩空间转换。适配场景：GSV6702 面向高端 8K 设备、次世代游戏影音中心、高端 KVM；GSV2702 面向中端 4K 消费级切换器、办公 KVM、家庭影音设备，主打性价比。
问题 2：两款芯片的共性功能有哪些？为何能同时适配消费级与 KVM 场景？
答案：共性功能包括：① 视频功能：HDR 全格式、VRR/ALLM 游戏特性；② 音频功能：I2S/SPDIF 提取 / 插入、eARC 回传；③ 控制防护：双 MCU 模式、5V 引脚耐受、温度传感器；④ 协议兼容：HDCP 1.4/2.2/2.3、向下兼容旧 HDMI 版本。适配双场景的原因：消费级场景需低功耗、高画质、简易控制（内部 MCU 模式满足）；KVM 场景需多通道切换、键鼠同步控制、外部 MCU 联动（双 MCU 模式 + GPIO 扩展满足），两款芯片通过灵活配置与全功能覆盖，实现跨场景适配。
问题 3：GSV6702 的 DSC 透传功能有何作用？GSV2702 的嵌入式 EDID 设计能解决什么问题？
答案：① GSV6702 的 DSC（显示流压缩）透传功能：DSC 是 HDMI 2.1 标准的压缩技术，可在不损失画质的前提下压缩视频数据流，GSV6702 支持该格式透传，能降低高分辨率（如 8K@60Hz）信号的传输带宽压力，适配长距离传输与高分辨率显示设备，避免信号失真。② GSV2702 的嵌入式 EDID（最大 512 字节）设计：EDID 是显示设备的身份信息（分辨率、色域等），嵌入式 EDID 可让芯片直接存储多台显示设备的 EDID 数据，无需额外外挂 EEPROM，简化硬件设计；同时支持自定义 EDID，解决不同显示设备兼容性问题，避免因 EDID 不匹配导致的黑屏、分辨率异常等问题
