模拟高清市场再添利器！爱芯元智全新推出XS9915 4通道高标清视频解码芯片，完美兼容主流模拟视频协议，集成音视频处理、同轴通信等丰富功能，是替代TP2815/TP2856的理想选择，为安防监控、智能交通、工业视觉等领域带来更高性价比的解决方案。

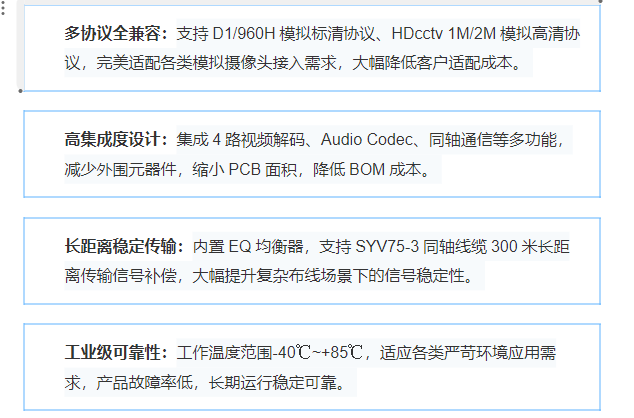

一、产品核心价值
XS9915芯片针对模拟高清视频接入场景深度优化，凭借先进的架构设计和算法优化，在视频解码质量、长距离传输稳定性、功能集成度等方面表现优异，可有效降低系统整体成本，提升产品竞争力。

二、详细功能特性
2.1 视频输入与解析
4路高性能模拟视频输入
支持4路模拟视频同时接入，集成EQ均衡器，可实现SYV75-3同轴线缆300米长距离传输的信号补偿，有效解决长距离布线场景下信号衰减问题。
全制式视频协议兼容
兼容720P@25/30/50/60fps、1080P@25/30/50/60fps等高清协议和CVBS标清协议，支持视频制式自动识别，无需手动配置，简化系统设计。
先进视频处理技术
采用增强的行场同步机制，可快速锁定视频信号；支持视频信号YC分离、信号解调，得到高质量图像亮度和色度信息；具备自适应载波频偏补偿功能，支持AGC、ACC和White Peak功能，确保复杂环境下的图像质量稳定。
灵活图像参数调节
支持亮度、对比度、饱和度、锐度、色调等图像参数可配置，满足不同场景下的图像效果需求，提升产品适应性。
2.2 视频输出
高速MIPI接口输出
1-CH MIPI 4Lane输出，兼容MIPI D-PHY v1.2标准，CSI-2 YUV422格式输出，单Lane最大速率可达2.5Gbps，满足多路高清视频数据传输需求。
灵活配置能力
支持1Lane/2Lane/4Lane模式可选，最大支持4个虚拟通道，支持Data Lane swap和Lane P/N swap，YUV顺序支持UYVY、VYUY、YUYV、YVYU可配置，适配不同主控平台的接口需求。
标清视频输出优化
标清视频支持按场或按帧（奇偶合一帧）输出，兼容传统标清系统的视频处理需求。
2.3 音频处理功能
双向同轴音频传输
支持正向同轴音频解析，采样率8K/16K，采样精度16Bit，兼容HDCVI等高清协议的正向模拟/数字音频解析；支持反向同轴音频输出，采样率8K/16K，采样精度8~16Bit，反向音频输出信号格式可配置，实现双向语音对讲功能。
多接口I2S支持
提供2个I2S接口输出和1个I2S接口输入，主从模式可配，支持TDM 8/16/20模式，采样率8K/16K，采样精度16Bit，支持I2S和DSP数据格式，满足多设备音频互联需求。
集成高性能Audio Codec
内置5-CH Line-In和1-CH Line-Out，AD/DA SNR达60dB，采样率8K/16K，采样精度16Bit，AD/DA增益可配置，无需外置音频编解码芯片，简化系统设计。
音频级联扩展
支持音频级联功能，最大可级联4片XS9915芯片，实现更多通道的音频处理需求，方便系统扩展。
2.4 同轴通信功能
双向同轴485传输
支持正/反向同轴485传输，兼容HDCVI等高清协议和CVBS标清协议，可通过同轴线缆实现对前端设备的控制和数据传输，无需额外布线。
快速同轴升级
支持快速同轴升级功能，可通过同轴电缆直接对前端设备进行固件升级，无需拆机，大幅降低设备维护成本。
灵活接口设计
支持MOS管内置和外置两组接口，适配不同应用场景的需求，提升设计灵活性。
2.5 其他特性
•1-CH I2C Slave接口，支持2bit扩展设备地址，方便多芯片系统设计
•支持中断输出，中断电平模式和电平极性可配置，提升系统响应效率
•外部时钟输入27MHz，精度±25ppm，无需高精度时钟源，降低BOM成本
三、电气参数与封装

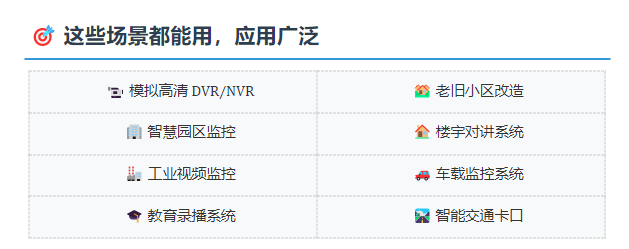

四、典型应用场景
XS9915芯片凭借其高集成度、高可靠性和丰富的功能特性，广泛应用于各类音视频采集和传输场景：

•模拟高清DVR/NVR：实现多路模拟摄像头接入、音视频解码和预处理，为后端智能分析提供高质量视频数据
•同轴高清传输设备：长距离音视频信号传输与还原，解决老旧小区、大型园区等场景的布线改造难题
•智能楼宇对讲系统：实现单元门口机与室内机的音视频传输，支持双向语音对讲和门禁控制功能
•工业视频监控系统：工厂、矿区、电力等特殊环境的视频监控，适应高低温、强电磁干扰等严苛环境
•车载视频监控系统：公交车、校车、物流车等车载监控设备，实现多路摄像头音视频采集和存储
•教育录播系统：多路模拟摄像头音视频采集，实现课堂教学全过程录制和直播
•智能交通系统：道路监控、卡口、电子警察等场景的视频信号解码和预处理

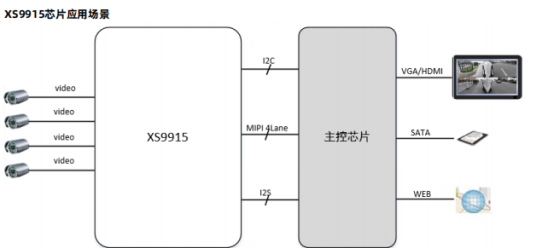

五、应用方案说明
采用XS9915芯片的音视频解决方案，可实现完整的音视频采集、传输、处理功能，为客户提供一站式解决方案：
1.视频处理流程：XS9915芯片解析前端摄像头输入的高标清视频信号，通过内置的视频处理单元进行信号补偿、制式识别、YC分离等处理，最终通过MIPI接口将YUV数据发送给主控，实现视频的预览、存储以及网络传输等应用。
2.音频处理流程：XS9915芯片将来自相机的同轴音频或本地LineIn音频通过I2S接口发送给主控，并接收主控I2S数据通过LineOut播放输出或反向传输给相机，实现双向语音对讲应用。
3.控制通信流程：主控通过I2C总线对XS9915进行访问和控制，配置芯片工作参数；通过同轴485传输功能，实现对前端摄像头的PTZ控制、参数配置等操作。
4.系统升级流程：支持快速同轴升级功能，主控可通过XS9915的同轴传输通道，将升级固件发送到前端设备，实现远程升级，大幅降低维护成本。
爱芯元智作为国内领先的智能视觉芯片提供商，致力于为客户提供高性能、高可靠性的芯片产品和解决方案。XS9915芯片凭借其优异的性能表现和高性价比优势，是替代TP2815/TP2856的理想选择，助力客户提升产品竞争力，加速产品上市周期。
