1. 一般描述

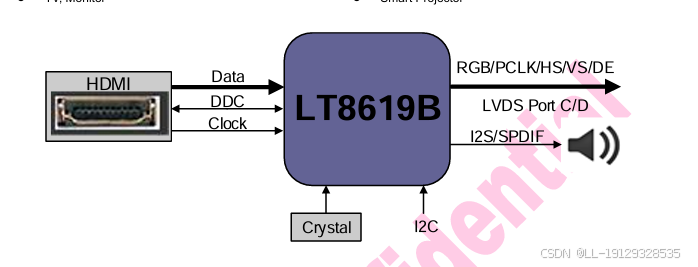

LT8619B是Lontium基于ClearEdge技术的高性能HDMI接收芯片，符合HDMI 1.4（高清多媒体接口）规范。RGB输出端口支持RGB888/RGB666/RGB565格式，输出分辨率最高支持4K×2K分辨率。通过可编程标量，LT8619B可以在1080P 60Hz分辨率内进行缩放。LT8619B集成了MCU，并且有10个GPIO。为了方便实现多媒体系统，LT8619B支持8通道高质量I2S音频或SPDIF音频输出。它内置了4M位的Nor-flash（可选），你也可以通过SPI接口使用外部Nor-Flash以实现兼容性。

2. 具备

HDMI双模接收器
功能• 直接连接DVI 1.0和HDMI V1.4接收器
• 支持DVI最高1.65Gbps和HDMI V1.4最高3.0Gbps
• 多种像素格式：RGB 6/8/10/12位每组件（bpc）;YCbCr 422/444 8/10/12 bpc
• 高输入灵敏度，差分输入电平降至80mV
• 接收端均衡最高12 dB
• 信号自动丢失检测
• 高抖动容忍度高达0.6UI
• HDCP解密
• 片上EDID•
支持最高4Kx2K@30Hz

输出接口
分辨率• 双通道LVDS输出端口
• 单像素或双像素模式
• 24/48位面板映射至LVDS通道
• 18/36位面板映射至LVDS通道
• 可编程LVDS端换
• 可编程通道切换
• 支持高达1080P@60Hz高清液晶显示器
的输出分辨率• 扩频DPLL以降低电磁干扰（EMI
）• 符合RGB888/RGB666/RGB565 TTL输出

缩放标准
• 完全可编程的变焦比例
• 独立的水平/垂直缩放
• 高级变焦算法提供高画质

视频处理
• 可编程色调和饱和度调整
• 亮度和对比度控制
• 可编程色彩空间转换
• 可编程伽马校正支持
• 18位面板色深的高级抖动逻辑增强


功能 音频支持
• 可选 SPDIF 输出和 8 通道 I2S 输出

其他功能
• 支持 I2C 从属调试模式
• 广泛的电源管理以节省
功耗 • 支持共 5 个 GPIO
• 集成模式生成

3.应用•

汽车娱乐
• 电视、显示器
• Pico投影仪
• 智能投影仪
