GSV6155 高性能 Type-C/DP1.4 信号中继芯片

品牌：基石酷联（GScoolink）核心定位：集成 PD3.0+MCU 的高兼容 Type-C 转 DP1.4 信号中继器，主打灵活 Lane 数转换、长距离 Retime 信号增强、全场景兼容，是 C2DP 延长 / 扩展类产品的核心解决方案芯片。

一、核心亮点：四大核心优势，直击行业痛点

1. 灵活 Lane 数转换，全兼容无适配难题

支持 DP Lane 数2-4/2-2/4-2/4-4 自由切换，完美解决不同主机、显示设备的 DP 通道兼容性问题，无需额外适配芯片，单芯即可覆盖主流设备的通道匹配需求，大幅降低产品研发适配成本。

2. 原生 Retime 信号增强，长距离传输无衰减

内置高性能 Retime 重定时技术，上行 (Type-C 端) 支持 5 米输入，下行 (DP 端) 支持 10 米输出，彻底解决高速信号长距离传输的衰减、失真问题，保障 4K@60Hz 高清画质稳定输出，远超普通转接芯片传输距离。

3. 高集成一体化设计，精简 BOM 降本增效

单芯片集成Type-C Alt-DP1.4 收发、PD3.0 电源控制、CC 控制器、Billboard USB2.0 控制器、增强型 MCU，实现C 母→DP 母 + PD3.0一站式解决方案，无需外挂辅助芯片，大幅精简 BOM 清单，提升产品量产良率。

4. 全协议兼容，独家适配 SWITCH2 等特殊场景

• 兼容 DP1.4a/HBR3（32.4Gbps）、HDCP1.4/2.2/2.3 版权保护协议，支持 4K@60Hz 高清传输；
• 区别于市场普通 C2DP 诱骗模式线材，原生支持 SWITCH2 投屏，完美适配游戏主机等特殊设备的高清投屏需求，填补市场适配空白。

二、核心规格参数

表格

类别	关键参数
接口与传输	Type-C 母口输入（支持 DP 2/4LANE），DP 母口输出；DP1.4a/HBR3，最高 32.4Gbps
核心功能	DP Lane 数自由转换、Retime 信号重定时、PD3.0 电源传输、CC 角色协商
传输距离	上行 5 米输入，下行 10 米输出（Retime 加持）
协议兼容	HDCP1.4/2.2/2.3、USB Type-C1.1、PD3.0、Billboard USB2.0
特殊适配	原生支持 SWITCH2 投屏，不依赖诱骗模式
封装规格	QFN64 小尺寸封装（8.0mm×8.0mm），布局友好，适配小型化产品设计
环境特性	工作温度 - 40℃~85℃（宽温适配），4KV/8KV HBM ESD 防护，工业级稳定性

三、典型应用场景

依托高兼容、长距离、高集成特性，GSV6155 可直接作为核心芯片开发各类产品，覆盖消费电子、游戏设备、办公外设等多场景，是 C2DP 类产品的一站式解决方案：

1. C TO DP 延长线：长距离高清传输，适配会议室、展厅等远距离投屏场景；
2. C TO DP 拓展坞：单 Type-C 扩展 DP 高清显示 + PD3.0 供电，适配笔记本、平板办公扩展；
3. SWITCH2 专属投屏线：原生支持 SWITCH2 投屏 + HDCP 协议，打造游戏主机高清投屏专属方案；
4. 高端显示器内置模块：集成于显示器 Type-C 接口，实现视频传输 + 反向充电 + 信号增强一体化；
5. 工业 / 车载简易转接设备：宽温 + 高抗干扰特性，适配工业投屏、车载简易显示转接场景。

四、方案价值：从研发到量产，全链路赋能

对研发端

• 灵活 Lane 数转换，减少设备适配测试工作，缩短研发周期；
• 单芯片一体化设计，简化硬件电路布局，降低研发难度。

对生产端

• 无外挂芯片，BOM 清单精简，大幅降低物料成本；
• QFN64 小封装，适配各类产品结构设计，量产良率更高。

对市场端

• 独家适配 SWITCH2，打造差异化产品，抢占游戏设备投屏市场；
• 长距离传输 + 全兼容特性，覆盖更多细分场景，提升产品竞争力。

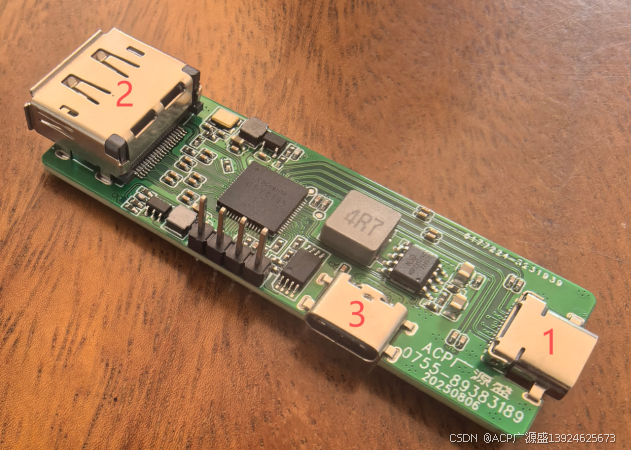

五、方案落地示例：C 母 TO DP 母 + PD3.0 延长板

以ACP2025036型号延长板为核心落地方案，直接基于 GSV6155 开发，实现：

• 输入：Type-C 母口（DP 2/4LANE）+ PD3.0 供电；
• 输出：DP 母口高清输出；
• 核心特色：Lane 数自由转换 + 10 米长距离传输 + SWITCH2 适配；
• 衍生便捷：可快速改款为延长线、拓展坞、专属投屏线，改款成本低，产品迭代快。

六、总结

GSV6155 作为基石酷联专为C2DP 延长 / 扩展场景打造的高性能中继芯片，以灵活 Lane 转换、长距离 Retime、高集成设计、独家场景适配四大核心优势，解决了传统方案兼容性差、传输距离短、BOM 复杂、特殊设备无法适配的行业痛点。

从普通办公延长线到 SWITCH2 游戏投屏线，从便携拓展坞到显示器内置模块，GSV6155 可一站式满足各类 C2DP 产品开发需求，助力产品快速研发、量产，打造高竞争力的差异化产品，是 C2DP 类外设产品的核心优选芯片。
