一、产品核心定位

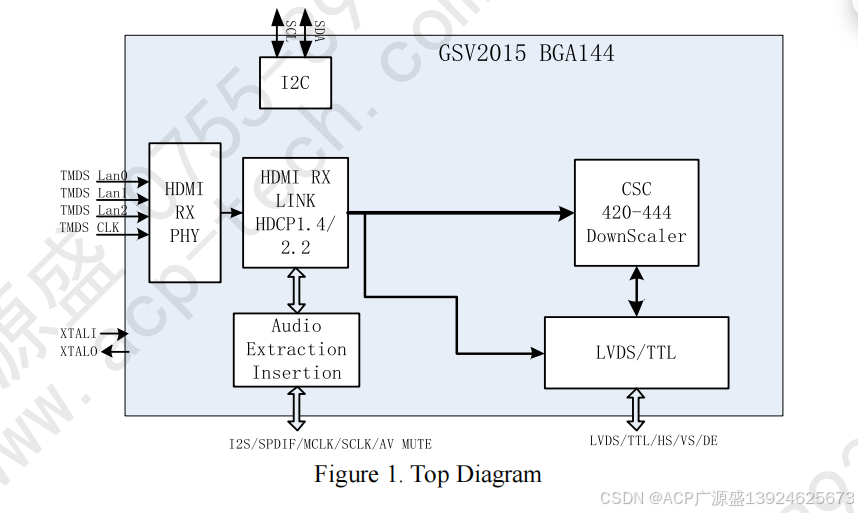

GSV2015 是由 GScoolink（基石酷联）推出的 HDMI 2.0 接收器芯片，核心功能是接收 HDMI 1.4b/2.0b 信号，通过内部视频处理（色域转换、缩放等）后输出 LVDS/TTL 视频信号，并支持音频提取与插入，同时兼容 HDCP 1.4/2.2/2.3 内容保护，主要面向中高端显示设备的信号转换需求。

二、详细规格参数解析

（一）HDMI 接收器模块（核心输入）

作为芯片的信号输入核心，HDMI 接收器决定了前端信号的兼容性与处理能力，关键参数如下：

类别	具体规格
协议兼容性	兼容 HDMI 2.0b、HDMI 1.4b；支持 HDCP 1.4、HDCP 2.2/2.3（内容保护）
数据传输能力	最大数据率 18Gbps；像素时钟频率最高 600MHz
分辨率支持	最高 4K2K@60Hz（4:4:4 8-bit），向下兼容 4K@30Hz、1080P@60Hz 等主流分辨率
HDR 支持	兼容 HDR10、HDR12、Dolby Vision、HLG 等主流 HDR 格式
信号优化	自适应接收均衡（补偿传输损耗）；支持 AC 耦合；5V 耐压（DDC/HPD/CEC 引脚）
附加功能	支持 UDP 总线（专利技术，合并视频 / 音频 / 信息帧到单总线，减少引脚占用）

（二）视频输出模块（LVDS + TTL 双路输出）

芯片提供 LVDS 和 TTL 两种输出接口，覆盖不同显示面板需求，具体参数分模块解析：

1. LVDS 发射器（高性能显示首选）

LVDS 接口适合长距离、高分辨率传输，核心参数如下：

• 兼容性与通道：
  • 双向 LVDS，最多支持 15 对差分通道（12 数据对 + 3 同步对）；
  • 兼容 VESA、JEIDA 标准，支持单通道 / 双通道输出；
  • 兼容主流 FPGA 的 LVDS 标准，可直接对接显示驱动芯片。
• 传输性能：
  • 单 lane 最大数据率 1.5Gbps；
  • 时钟模式：SDR/DDR/XN（N=1~7），最大时钟频率 750MHz；
  • 支持嵌入式同步（SAV/EAV）和单独同步（HS/VS/DE）。
• 电气规格（表 8、9）：
  • 共模电压：1.25V（LVDS 模式）、900mV（sub-LVDS 模式）；
  • 差分输出电压：350mV（LVDS）、150mV（sub-LVDS）；
  • 可编程特性：输出摆幅（25~375mV 差分，50mV 步长）、 slew rate（4 级控制）、预加重（0~-6dB，0.5dB 步长）、 skew 控制（0~480ps，30ps 步长）。

2. TTL 发射器（低成本、灵活电压适配）

TTL 接口适合短距离、低功耗场景，核心参数如下：

• 基本特性：
  • 48 位 TTL 视频输出；
  • 支持 SDR/DDR 时钟，单 lane 最大数据率 300Mbps；
  • 兼容 1.8V/2.5V/3.3V VCCO（VDD1833 电源域），4K60 TTL 应用需 3.3V。
• 驱动与输出规格（表 10~14）：
  • 驱动强度：4 级可调（S0=2mA、S1=4mA、S2=8mA、S3=12mA）；
  • 输出电压：VOH ≥ VDD1833-0.4V，VOL ≤ 0.4V；
  • 输出电流：3.3V 时，IOH 最大 28.6mA（S3），IOL 最大 32.2mA（S3）。
• 同步模式：
  • 支持单独同步（HS/VS/DE）和嵌入式同步（BT.1120、BT.656 标准）；
  • 支持 YCbCr/RGB 4:4:4、YCbCr 4:2:2 等色域，单像素 / 双像素输出模式。

（三）音频处理模块（提取与插入）

芯片支持音频信号的分离与注入，满足多媒体设备的音视频同步需求：

• 音频提取：
  • 格式：I2S（最多 8 通道）、SPDIF（2 通道）、HBR（高比特率）、DSD、TDM；
  • 采样率：非压缩 8 通道时最高 192kHz，支持 L-PCM、IEC 61937 压缩格式（表 1）；
  • 引脚配置：AP0~AP5 为音频数据引脚，SCLK（64Fs）、MCLK（128/256/384/512Fs 可选）。
• 音频插入：
  • 输入源：I2S（立体声 / 8 通道）、SPDIF；
  • 注意：I2S 插入时需外部提供 MCLK，SPDIF 输入可自动检测采样率。
• 电气特性：音频 TTL 引脚支持 2.8V~3.4V 逻辑高电平。

（四）内部视频处理能力

芯片集成多种视频处理 IP，无需外部芯片即可优化输出信号：

• 核心处理功能：
  • 色域转换（CSC）：支持 RGB 与 YCbCr 4:4:4/4:2:2/4:2:0 之间任意转换；
  • 格式转换：420 ↔ 444 转换（适配不同面板需求）；
  • 下缩放（Downscaler）：可将 4K 缩放到 2K，保证兼容性；
  • 去隔行（Deinterlacer）：优化隔行扫描信号，提升显示画质；
  • Dither 功能：减少低比特深度下的画质损失。
• 输出模式：
  • 单像素模式：支持 24/30/36 位（4:4:4）、16/20/24 位（4:2:2）；
  • 双像素模式：最高 48 位（4:4:4），适合高分辨率低时钟场景（如 4K60 双像素输出）。

（五）电气与工作条件

1. 电源与功耗

• 电源域划分：
  • 1.2V 域（RX_AVDD、TX_AVDD、DVDD 等）：正常 1.2V，复杂系统可提升至 1.28~1.32V 补偿信号完整性；
  • 3.3V 域（TVDD、DVDDIO、VDD1833）：供给 IO 与模拟电路。
• 典型功耗（表 15、16）：
  • 4K60 模式（HDMI 入 + LVDS 出 + HDCP）：1.2V 域总功耗 690mW（575mA），3.3V 域总功耗 1237.5mW（425mA）；
  • 4K30 模式：1.2V 域 534mW（445mA），3.3V 域 907.5mW（325mA）。

2. 环境与可靠性

• 工作温度：-20℃ ~ 85℃；
• 结温（Tj）：最高 125℃，计算公式 Tj = Tc + θJc × PD（θJc=6℃/W，PD 最大 2.2W）；
• ESD 防护：外部加 RCLAMP0524 时，RX/TX TMDS 引脚可通过 15kV 静电测试；
• 晶振要求：27MHz 晶振（PPM < 300，CL=18pF，ESR=50）。

3. 控制接口

• I2C 接口：支持 8 位页地址 + 16 位寄存器地址，最大 SCL 频率 400kHz（可超至 1MHz，需保证边缘清晰）；
• 复位引脚（RESETB）：低电平复位，需遵循电源上电时序（图 7）。

（六）封装与订购信息

• 封装类型：BGA144（10mm × 10mm，0.8mm 球间距）；
• 订购型号：GSV2015（温度范围 -20℃ ~ 85℃，托盘包装）；
• 文档版本：Rev.1.3（2024 年 7 月），最新修订含系统级电源补偿说明与 I2C 频率澄清。

三、产品应用场景总结

GSV2015 的核心优势在于 HDMI 2.0 高分辨率接收、双路输出（LVDS/TTL）、灵活音视频处理，结合 HDCP 保护与宽温设计，主要应用于以下场景：

1. 4K 高清显示设备

• 适用产品：4K 显示器、4K 监视器、4K 电视（中小尺寸）；
• 适配原因：支持 4K2K@60Hz 4:4:4 输入，LVDS 输出可直接对接 4K 面板驱动，内部 Downscaler 可兼容 2K 面板，HDR 支持提升画质。

2. 嵌入式显示系统

• 适用产品：工业控制屏、车载中控屏（非极端温度场景）、医疗显示终端（超声、内窥镜）；
• 适配原因：TTL 输出支持多电压（1.8/2.5/3.3V），兼容不同嵌入式面板；内部 CSC / 去隔行功能优化图像质量，宽温设计适应工业 / 车载环境。

3. 多媒体信号转换设备

• 适用产品：HDMI 转 LVDS/TTL 转换器、机顶盒 / 蓝光播放器的显示输出模块；
• 适配原因：UDP 模式减少引脚占用，音频提取功能可分离 HDMI 音频到音响系统（I2S/SPDIF 输出），HDCP 支持播放加密内容（如蓝光电影）。

4. 安防监控设备

• 适用产品：4K NVR/DVR 的显示输出单元、4K 安防监视器；
• 适配原因：支持 4K 高分辨率视频接收，LVDS 输出稳定传输至监控面板，宽温设计适应安防场景的户外 / 机房环境。

5. 消费电子附件

• 适用产品：笔记本扩展坞（HDMI 转 LVDS 外接屏）、游戏主机外接显示器转接器；
• 适配原因：小巧 BGA 封装适合便携设备，TTL/LVDS 双输出兼容不同外接面板，1.5Gbps LVDS 数据率满足游戏高帧率需求。

四、核心竞争力总结

1. 高兼容性：HDMI 2.0b/1.4b + HDCP 2.2/1.4，覆盖主流高清信号源；
2. 双路灵活输出：LVDS 面向高性能，TTL 面向低成本，满足不同面板需求；
3. 集成化设计：内置视频处理（CSC / 缩放 / 去隔行）与音频提取，减少外部芯片数量；
4. 可靠性强：宽温、高 ESD 防护、电源补偿设计，适应工业 / 消费多场景。
