一、芯片核心定位
LT7642GX 是龙迅半导体（Lontium Semiconductor）推出的高性能混合切换芯片，主打 HDMI2.1/DP1.4a 信号处理，集成 Type-C 接口转换（至 HDMI2.1）及四端口 MIPI/LVDS 输出功能，适用于显示类 应用，支持高清视频信号的接收、转换与传输。

二、关键功能与技术参数
1. HDMI2.1 模块（RX&TX）
合规性：兼容 HDMI2.1、HDMI2.0b、HDMI1.4 及 DVI1.0
性能指标：单通道速率最高 12Gbps，总带宽最高 48Gbps（3/4 lane 配置）；支持 8K@30Hz（RGB 10bpc）、4K@144Hz（RGB 8bpc）、8K@60Hz（DSC 压缩）分辨率
功能支持：
高清版权保护：HDCP 1.4/2.3，支持 HDCP 中继器模式
视频格式：RGB 8/10/12 bpc，YCbCr4:4:4/4:2:2/4:2:0 8/10/12 bpc；HDR10、FEC（前向纠错）、CEC（消费电子控制）、VRR（可变刷新率）
辅助功能：集成最大 512 字节 EDID 阴影存储，支持 ARC RX（音频回传接收）、EARC RX，支持 lane swap（通道交换）、PN swap（极性交换）
2. USB Type-C 模块
合规性：符合 VESA DisplayPort Alt Mode 1.0b（支持 pin 分配 C/E）、USB PD 3.0（电源传输）、USB Type-C 线缆 / 连接器 1.3 标准
核心功能：
内置双 CC 逻辑（配置通道）与 PD 控制器，支持充电与常规通信
角色支持：数据角色 UFP（上游端口）/DFP（下游端口），电源角色 Source（供电）/Sink（受电）/DRP（双角色）
附加功能：支持 USB Billboard（设备识别）
3. DP1.4a/eDP1.4b 接收模块（RX）
合规性：兼容 DisplayPort 1.4a（速率 1.62/2.7/5.4/8.1Gbps）、Embedded DisplayPort 1.4b
性能与功能：
通道配置：1/2/4 lane，总带宽最高 32.4Gbps；支持 4K@120Hz（RGB 8bpc，减小编码空白）、4K@144Hz（YCbCr4:2:2 8bpc）、8K@30Hz（RGB 8bpc，减小编码空白）
功能：SSC（扩频时钟）、ASSR（eDP 自适应刷新率）、HDCP 1.3/2.3（支持中继）、SST 模式（单流传输）、Adaptive-Sync（自适应同步）、水平消隐扩展
4. 四端口 MIPI® DSI/CSI 发送模块（TX）
合规性：
D-PHY 1.2+DSI 1.3/CSI-2 1.3：1 路时钟 lane，1-4 路数据 lane（2.5Gbps/lane）
C-PHY 1.0+DSI-2 1.0/CSI-2 2.0：1-3 组数据 trio（2.5Gsps/trio）
端口与格式：
端口配置：1/2/4 端口可配置，支持 CSI D-PHY 8-lane 单端口模式、重叠模式（overlap mode）
视频格式：DSI 支持 16/20/24-bit YCbCr4:2:2、16/18/24/30-bit RGB；CSI 支持 RGB888/666/565、YUV422 8/10bit、YUV420 8bit（legacy）
附加功能：支持左右并排 3D（side by side 3D），D-PHY 支持端口 / 通道 / 极性交换，C-PHY 支持端口 /trio 交换
5. 四端口 LVDS 发送模块（TX）
合规性：兼容 VESA、JEIDA 标准
性能与配置：
端口配置：1/2/4 端口可配置，1 路时钟 lane+3-5 路数据 lane（1.2Gbps/lane），总带宽最高 24Gbps
分辨率支持：8K@30Hz（YCbCr422 8bit）、4K@120Hz（YCbCr422 8bit）、4K@60Hz（RGB 10bit）
功能：支持左右并排 3D、可编程发送端摆幅、SSC、lane swap/PN swap
6. 音频与 OSD 功能
音频接口：
输入：2 路 I2S/SPDIF；输出：I2S（8 通道，32-192KHz 采样率，16-24bit 采样位宽）、TDM（同 I2S 参数）、SPDIF（支持 LPCM、Dolby Digital、DTS，192KHz 帧率，兼容 IEC60958/IEC61937）
OSD（屏幕显示）：支持字体 / 位图 OSD，最大 2 个独立 OSD 窗口；支持非矩形显示、透明度调节、3D 模式窗口复制
7. 其他杂项功能
颜色空间转换（CSC）：RGB↔YCbCr4:4:4↔YCbCr4:2:2↔YCbCr4:2:0
控制与存储：集成 100/400KHz I2C 从机、微处理器、25MHz 外部振荡器（±50ppm）、嵌入式 SPI flash（存储固件与 HDCP 密钥）
固件更新：支持 AUX、SPI、I2C、USB 接口更新
电源：3.3V（主电源）、1.1V（内核电源）
三、应用场景

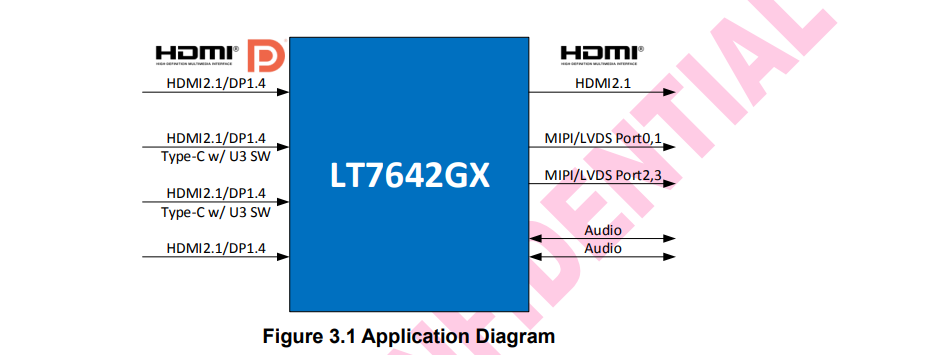

混合切换系统（HDMI2.1/DP1.4 与 Type-C、MIPI/LVDS 信号切换）
移动设备系统、显示设备（如高清显示器、电视）
视频采集、视频会议设备
