GSV2725是基石酷联推出的一款高性能、低功耗的3 输入 1 输出多协议视频转换芯片，采用QFN128封装，集成基于 RISC-V 的增强型 MCU，支持 HDMI 2.0/Type-C/DisplayPort 1.4 转 MIPI CSI-2/DSI/LVDS/TTL，具备环路输出功能，DP 接收最高 32.4Gbps、HDMI 收 / 发最高 18Gbps，支持 4K60Hz 超高清处理、多格式音视频编解码及 HDCP 1.4/2.2/2.3 加密，内置色彩空间转换、降频缩放等像素处理能力，工作温度为 **-40℃~85℃**，核心应用于电视、显示器、音棒、流媒体盒子及 KVM 等设备，是一款高性价比的多接口视频转换解决方案。

---

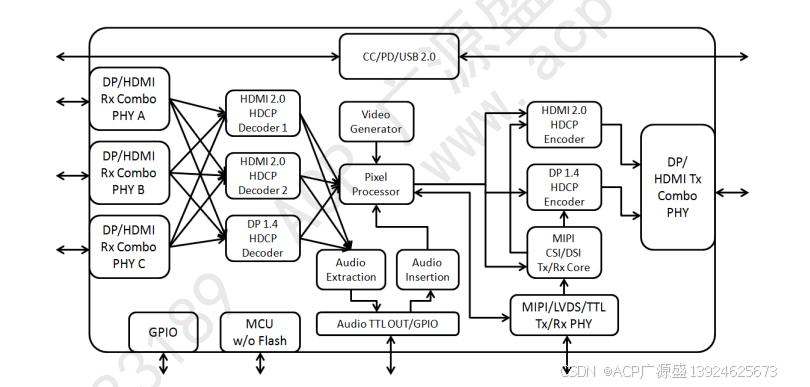

导图

型号：GSV2725(QFN128，托盘包装)

工业/商用：KVM、便携显示设备

消费电子：电视、显示器、音棒、流媒体盒子

视频输出：TTL模式(最高1080p60)、LVDS模式(最高4K60 10bit)

音频模式：输出/输入/双向配置

输入模式：2HDMI+1Type-C(DP)输入

热阻：RθJA 19.27℃/W、RθJB 8.54℃/W

ESD防护：SIO引脚8000V HBM，其他4000V HBM

通信总线：I2C(400KHz)、SPI(25MHz)

接口速率：LVDS单车道1.5Gbps、MIPI D-PHY 3.4Gbps

供电：DVDD12(1.2V)、VDD33(3.3V)等多轨供电

其他：HDR/VRR/FreeSync，热插拔无扰切换，温度传感器

集成模块：RISC-V MCU、CC/PD控制器、Billboard USB2.0控制器

加密协议：HDCP 1.4、HDCP 2.2/2.3

音频支持：LPCM/DSD/TDM等，I2S/SPDIF提取/插入

视频处理：4K60Hz、色彩转换、420-444/422转换、去隔行、2倍降频

传输速率：DP Rx 32.4Gbps(HBR3)、HDMI Rx/Tx 18Gbps

输出接口：MIPI CSI-2/DSI、LVDS、TTL，环路输出(HDMI2.0/DP1.4)

输入接口：2路HDMI 2.0、1路Type-C(DP Alt-Mode)

核心定位：3进1出多协议视频转换芯片

工作温度：-40℃~85℃

封装：QFN128

一、芯片基础信息

1. 产品核心定位：GSV2725 是基石酷联推出的3 输入 1 输出HDMI 2.0/Type-C/DisplayPort 1.4 转 MIPI/LVDS/TTL 混合转换芯片，带环路输出和嵌入式 MCU，为音视频转换提供高性价比、小尺寸解决方案。
2. 基础参数
   • 版本：Rev. v0.4，最新修订于 2025 年 12 月 3 日
   • 封装：QFN128，封装尺寸约 12.3mm×12.3mm
   • 工作温度：-40℃~85℃，结温最大值 125℃
   • 供电要求：需按指定时序供电，1.2V 电源优先于 3.3V 电源，电源电压公差为 ±5%（如 DVDD12：1.14V~1.26V）
3. 研发与订购
   • 厂商：基石酷联微电子技术 (北京) 有限公司
   • 订货型号：GSV2725，包装类型为托盘，温度范围 - 20℃~85℃（文档标注核心工作温区 - 40℃~85℃）

二、核心接口与传输性能

GSV2725 支持多协议全链路高带宽传输，输入输出接口覆盖主流音视频标准，关键速率参数如下：

接口模块	协议标准	最高传输速率	其他关键特性
DisplayPort Receiver	DP 1.4a	32.4Gbps (HBR3，4 车道)	支持 1/2/4 车道配置、HDR、3D 格式
HDMI Receiver	HDMI 2.0b	18Gbps (TMDS，3 车道)	兼容 HDMI 1.4b，可编程自适应均衡
HDMI Transmitter	HDMI 2.0b	18Gbps (TMDS，3 车道)	支持 VRR/FreeSync/G-Sync、ALLM、CEC
MIPI CSI-2/DSI-2	D-PHY/C-PHY	D-PHY 3.4Gbps / 车道；C-PHY 5.7Gbps / 车道	支持 1-4 车道 D-PHY、1-3 车道 C-PHY
LVDS	VESA/JEIDA	1.5Gbps / 车道	支持 4K60 444 10bit，双向传输
TTL	并行总线	150Mbps / 车道，最高1080p60 24bit	支持 SDR/DDR 时钟，施密特 / CMOS 接收器可选
USB Type-C	Type-C 1.1/PD 3.0	-	支持 DRP、Fast Role Swap、Billboard USB2.0

三、核心功能与处理能力

1. 视频处理核心能力
   • 最高支持4K60Hz超高清视频处理，内置像素处理器，支持色彩空间转换、YCbCr 444-420 时序转换、4K 到 2K 固定 2 倍降频缩放、去隔行处理、12/10/8 位抖动处理
   • 内置视频发生器，可生成 HDMI 2.0 定义的任意无压缩视频时序（如 4K@60Hz、1080p@60Hz、480i@60Hz）
   • 输入切换：2 路 HDMI+1 路 Type-C (DP) 输入可实现无 HPD 切换的快速热插拔，流传输不中断
2. 音频处理能力
   • 支持音视频分离 / 融合：从 HDMI/DP/Type-C 提取 I2S/SPDIF 音频，也可向发射端插入音频
   • 支持音频格式：LPCM、DSD、HBR、TDM、SPDIF，采样率覆盖 32/44.1/48/88.2/96/176.4/192KHz
   • 音频配置：支持输出 / 输入 / 双向三种总线配置，最高 8 通道 I2S，TDM-8 固定格式
3. 安全与兼容
   • 加密协议：全接口支持HDCP 1.4、HDCP 2.2/2.3，满足内容保护要求
   • 显示兼容：支持 HDR10/HDR10+/Dolby Vision/HLG，3D 格式（帧序列、堆叠帧、左右分屏等）
4. 系统集成功能
   • 内置32 位 RISC-V 架构 MCU，支持外部 Flash 扩展，提供 UART/Timer/GPIO 等外设接口
   • 内置温度传感器、CC/PD 控制器，支持 Mailbox 功能（外部 MCU 访问芯片状态）
   • 通信总线：支持 I2C（最高 400KHz）、SPI（最高 25MHz），用于芯片配置与控制

四、硬件特性与电气规格

1. ESD 防护：SIO 引脚（Type-C/DP/MIPI）8000V HBM，其他引脚4000V HBM，CDM 1000V，闩锁电流 200mA
2. 热特性（按 JESD51-14 测试）：结到环境热阻RθJA=19.27℃/W，结到板热阻RθJB=8.54℃/W
3. 视频输出模式
   • TTL 模式：最高 1080p60，支持 BT656/BT1120 嵌入式同步、分离同步，SDR/DDR 时钟可选
   • LVDS 模式：支持 VESA/JEIDA 标准，单像素模式最高 1080p60 444 10bit，双像素模式最高4K60 444 10bit（5x LVDS）、4K60 12bit（6x LVDS）
4. 引脚特性：提供 15 对 LVDS 引脚，支持 GPIO 复用，音频引脚为 TTL 推挽设计，复位引脚为低电平有效

五、应用场景

芯片凭借多接口、高带宽、小封装的特性，主要应用于消费电子与商用显示领域，包括：

• 电视、显示器、便携显示设备
• 音棒、流媒体盒子、机顶盒
• KVM 切换器、工业控制屏
• 车载显示、商用拼接屏等



---

关键问题

硬件特性侧重：GSV2725 的核心封装与电气防护特性是什么，满足哪些工业级要求？

答案：GSV2725 采用QFN128小尺寸封装，适配小体积设备设计；电气防护上，SIO 引脚（Type-C/DP/MIPI）具备 8000V HBM ESD 防护，其他引脚 4000V HBM，CDM 1000V，闩锁电流 200mA；工作温度覆盖 **-40℃~85℃** 工业级温区，结温最大值 125℃，热阻 RθJA=19.27℃/W，满足工业级和消费电子的高低温、抗干扰要求。

功能性能侧重：GSV2725 在视频处理上的核心能力是什么，最高支持的分辨率和接口速率分别是多少？

答案：GSV2725 核心视频处理能力包括 4K60Hz 超高清处理、色彩空间转换、4K 到 2K 2 倍降频缩放、去隔行、YCbCr 格式转换等；接口最高速率为 DP Receiver 32.4Gbps（HBR3）、HDMI 收 / 发 18Gbps；视频输出上，LVDS 接口最高支持4K60 444 10bit（5x LVDS），TTL 接口最高 1080p60 24bit，MIPI D-PHY 最高 3.4Gbps / 车道。

应用与集成侧重：GSV2725 的系统集成优势是什么，主要适配哪些应用场景，为何适合这些场景？

答案：系统集成优势体现在三方面：1. 集成 32 位 RISC-V MCU，无需外部主控即可实现芯片配置，降低系统设计复杂度；2. 支持 2HDMI+1Type-C (DP) 无扰热插拔输入，满足多设备连接需求；3. 单芯片覆盖 HDMI/DP/Type-C 转 MIPI/LVDS/TTL 全链路，QFN128 小封装节省 PCB 空间，同时集成 CC/PD/USB2.0 控制器，简化 Type-C 接口设计。主要适配电视、显示器、音棒、流媒体盒子、KVM 切换器等场景，原因是这些场景对多接口兼容、高带宽传输、小体积、高性价比有核心需求，而 GSV2725 的全协议支持、4K 处理能力和集成化设计完美匹配该需求。
